Iр = f(t), U=f(t) контроллера заряда - разряда аккумуляторной ба­тареи.

Лабораторная работа 7С.  Моделирование режимов работы автономной фотоэлектрической солнечной электростанции

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электро­питания.

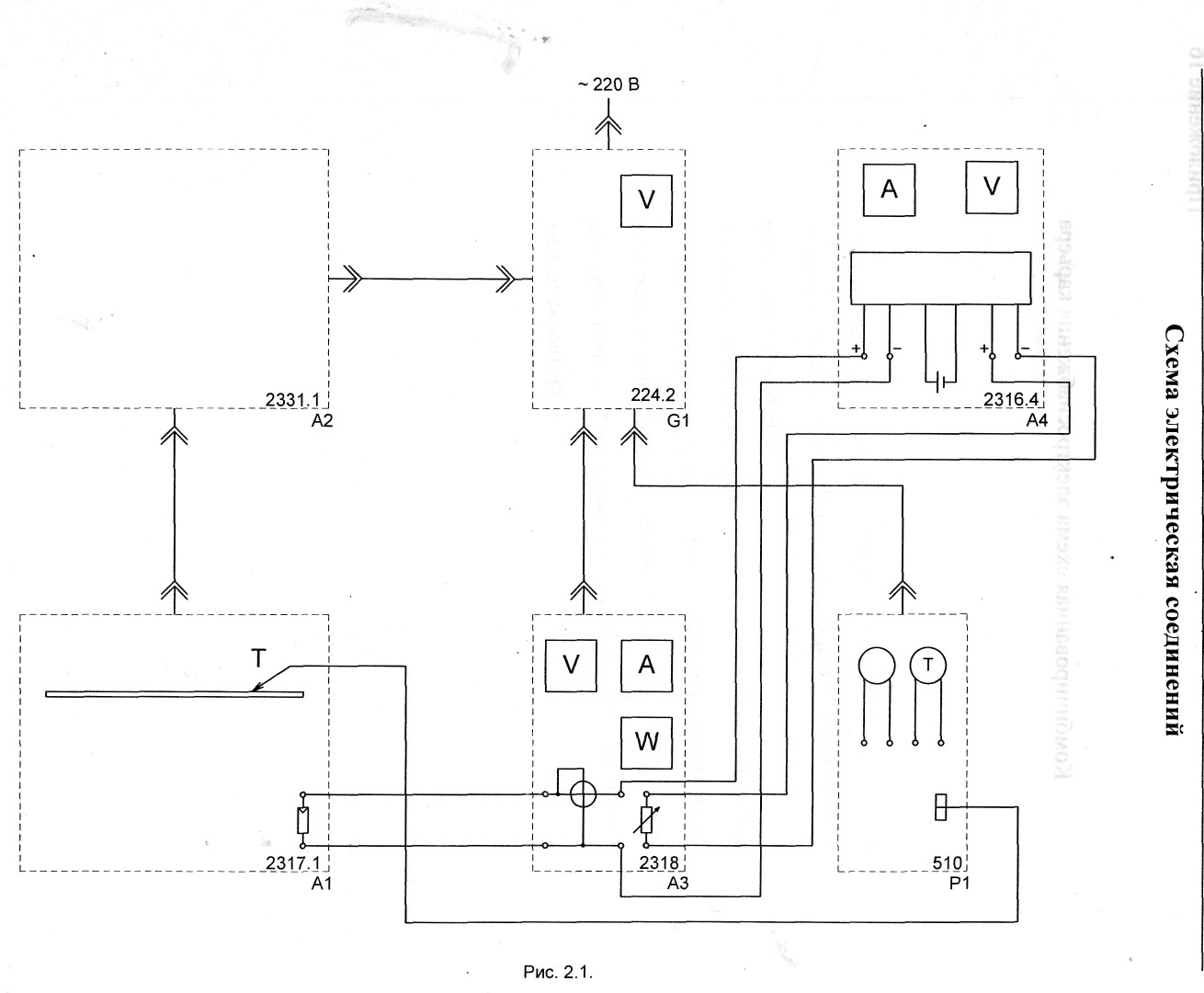

Соедините аппаратуру в соответствии со схемой электрической соединений, приведен­ной на рис. 2.1.

Регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННОСТИ» блока питания G1 по­верните против часовой стрелки до упора (со щелчком).

Регулировочную рукоятку «НАГРУЗКА» блока нагрузки и измерения АЗ поверните против часовой стрелки до упора.

Установите фотоэлектрический модуль под углом 90 градусов к падающим световы»' лучам.

Включите устройство защитного отключения и автоматические выключатели блока пи­тания G1.

Включите выключатель «СЕТЬ» блока мультиметров Р1 и блока нагрузки и измерения А3.

Активизируйте мультиметры блока Р1, задействованные в эксперименте. Вращая регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННОСТИ»  блока питания (G1, по вольтметру установите напряжение сети, соответствующее энергетической ос­вещенности Е равной, например, 400 Вт/м.

Дождитесь когда загорится (если он не горит) правый красный светодиод панели инди­каторов «СОСТОЯНИЕ АККУМУЛЯТОРА» контроллера А4 и с этого момента начните по часам отсчет времени.

Вращая регулировочные рукоятки «РЕГУЛЯТОР ОСВЕЩЕННОСТИ» блока питания G1 и «НАГРУЗКА» блока нагрузки и измерения АЗ добейтесь работы модели фото­электрической солнечной электростанции в следующих режимах:

фотоэлектрический модуль заряжает аккумулятор без внешней нагрузки; фотоэлектрический модуль  заряжает аккумулятор  и  одновременно  питает внешнюю нагрузку; фотоэлектрический модуль питает внешнюю нагрузку без аккумулятора; фотоэлектрический модуль и аккумулятор одновременно питают внешнюю на­грузку; накопитель электрической энергии питает внешнюю нагрузку без аккумулятора.

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕН­НОСТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). Отключите автоматические выключатели блока питания G1. Отключите выключатель "СЕТЬ" блока мультиметров Р1 и блока нагрузки и измерения АЗ.

Приложение

Лабораторная работа 1В

Проверка работоспособности ветрогенератора

Выполнил:

Проверил:

       Провести работу в соответствии с методическими указаниями.

Сделать вывод о работоспособности ветрогенератора, начиная с пуска и до остановки пропеллера. Зафиксируйте, при какой скорости начинается зарядка аккумулятора. Что происходит при увеличении нагрузки с зарядкой аккумулятора?

Лабораторная работа № 2В.
Снятие зависимостей напряжения, тока, мощности и частоты вращения ветрогенератора от скорости ветра

Выполнил:

Проверил:

V, м/с

U, В

I, А

Р, Вт

n, об/мин

По завершении эксперимента уменьшите скорость ветра до нуля, нажмите кнопку «СТОП» и отключите выключатель «СЕТЬ» источника питания G2 модели ветротурби­ны, выключатели электрической нагрузки АЗ установите в положение «О», отключите однофазный источник питания G1, отключите автоматические выключатели в цепи акку­муляторной батареи терминала А2. Используя данные таблицы 2 постройте искомые зависимости U=f(V), I=f(V), Р=f(V),  n=f(V).

Лабораторная работа № 3В.
Моделирование режимов работы автономной ветроэнергетической установки

Выполнил:

Проверил:

Вывод:

Оформление отчёта

       Отчёт оформляется по стандарту, утверждённому в С(А)ФУ:

Титульный лист (один на все работы); Лист замечаний; Необходимые таблицы; Графики выполнить на миллиметровой бумаге; Выводы; Список литературы; Подпись, дата.

Лабораторная работа 1С.
Снятие вольт – амперной характеристики фотоэлектрического модуля
U = f(I)

Выполнил:

Проверил:

I, А

U, В

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННО­СТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). От­ключите автоматические выключатели блока питания G1. Отключите выключатели "СЕТЬ" блока мультиметров Р1 и блока нагрузки и измерения АЗ.

Используя результаты табл. 1.1, постройте искомую вольт-амперную характеристику фо­тоэлектрического модуля U=f(I) при Е = соnst и Т = const

Лабораторная  работа 2С.
Снятие энергетической характеристики фотоэлектрического модуля
Р = f(U)

Выполнил:

Проверил:

Р, Вт

U, В

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННО­СТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). От­ключите автоматические выключатели блока питания G1. Отключите выключатели "СЕТЬ" блока мультиметров Р1 и блока нагрузки и измерения АЗ.

Используя результаты табл. 1.2, постройте искомую энергетическую характеристику фо­тоэлектрического модуля Р=f(U) при Е = соnst и Т = соnst.

Лабораторная работа 3С.
Снятие зависимости тока короткого замыкания фотоэлектрического модуля от энергетической освещённости Iк = f(E),  угла падения на его поверхность лучей света Iк = f(ц), от его температуры, Iк = f(T)

Выполнил:

Проверил:

Выполните две предыдущие операции число раз, необходимое для заполнения таблицы 1.3.

Таблица 1.3

Е, Вт/м2

1к, А

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННО­СТИ»  блока питания G1 поверните против часовой стрелки до упора (со щелчком). От­ключите  автоматические выключатели  блока питания  G1.  Отключите выключатель "СЕТЬ" блока мультиметров Р1. Используя результаты табл. 1.3, постройте искомую зависимость 1К=f(Е) при Т = соnst

Вращая фотоэлектрический модуль вокруг оси, изменяйте угол падения ц на его по­верхность световых лучей, и заносите значения этого угла и амперметра блока мульти­метров Р1 (ток короткого замыкания 1К фотоэлектрического модуля блока А1) в таблицу 1.4.

Таблица 1.4

ц, град

1К, А

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННО­СТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). От­ключите автоматические выключатели блока питания G1. Отключите выключатель "СЕТЬ" блока мультиметров Р1.

Используя результаты табл. 1.4, постройте искомую зависимость Iк=f(ц) при Е = соnst и Т = соnst

Заносите значения термометра блока мультиметров Р1 (температура Т поверхности фо­тоэлектрического модуля блока А1) и амперметра блока мультиметров Р1 (ток корот­кого замыкания 1К фотоэлектрического модуля блока А1) в таблицу 1.5. При этом не допускайте превышение температуры свыше 50 °С.

Таблица 1.5

т,°с

1к, А

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННО­СТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). От­ключите автоматические выключатели блока питания G1.  Отключите выключатель "СЕТЬ" блока мультиметров Р1. Используя результаты табл. 1.5, постройте искомую зависимость 1К=f(Т) при Е = соnst

Лабораторная работа 4С.
Снятие зависимости напряжения холостого хода фотоэлектрического модуля от его температуры  U=f(T)

Выполнил:

Проверил:

Заносите значения термометра блока мультиметров Р1 (температура Т поверхности фо­тоэлектрического модуля блока А1) и вольтметра блока мультиметров Р1 (напряжение холостого хода UХХ фотоэлектрического модуля блока А1) в таблицу 1.6. При этом не допускайте превышение температуры свыше 50 °С.

Таблица 1.6

т,°с

Uхх*,В

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННО­СТИ»  блока питания G1 поверните против часовой стрелки до упора (со щелчком). От­ключите  автоматические  выключатели, блока питания  G1.  Отключите  выключатель "СЕТЬ" блока мультиметров Р1. Используя результаты табл. 1.6, постройте искомую зависимость UХХ=f(Т) при Е = соnst.

Лабораторная работа 5С.
Снятие зависимости максимальной мощности фотоэлектрического модуля от его температуры  Рм=f(Т)

Выполнил:

Проверил:

Вращая регулировочную рукоятку «НАГРУЗКА» блока нагрузки и измерения АЗ и контролируя по его ваттметру мощность, отдаваемую фотоэлектрическим модулем, до­бейтесь ее максимального значения и обеспечивайте его в ходе эксперимента. Заносите значения термометра блока мультиметров Р1 (температура Т поверхности фо­тоэлектрического модуля блока А1) и ваттметра блока нагрузки и измерения АЗ (мак­симальная мощность Рм фотоэлектрического модуля блока А1) в таблицу 1.7. При этом не допускайте превышение температуры свыше 50 °С.

Таблица 1.7

т,°с

Рм, Вт

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННО­СТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). От­ключите  автоматические выключатели  блока питания G1.  Отключите выключатель "СЕТЬ" блока мультиметров Р1 и блока нагрузки и измерения АЗ. Используя результаты табл. 1.7, постройте искомую зависимость РМ=f(Т) при Е = соnst.

Лабораторная работа  6С.

Снятие режимных характеристик контроллера заряда – разряда аккумуляторной батареи

Выполнил:

Проверил:

Заносите прошедшее с момента начала отсчета время 4 (с интервалом, например 1 мин.) и соответствующие ему показания амперметра и вольтметра блока АЗ (ток 1„ и напря­жение 11М фотоэлектрического модуля), амперметра и вольтметра контроллера А4 (ток заряда 1з и напряжение U аккумулятора) в таблицу 2.1.

Таблица 2.1

1, мин

1М, А

Uм, В

1з, А

U, В

Фиксируйте изменения состояния индикаторов «РЕЖИМ» и «СОСТОЯНИЕ АККУ­МУЛЯТОРА» на лицевой панели контроллера заряда - разряда А4 и моменты времени, когда эти изменения происходят.

Через минуту после снижения тока 1М фотоэлектрического модуля до 0,1 А поверните регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННОСТИ» блока питания G1 про­тив часовой стрелки до упора (со щелчком).

Регулировочной рукояткой «НАГРУЗКА» блока нагрузки и измерения АЗ установите ток разряда 1Р аккумулятора равным, например, 0,5 А и с этого момента начните по ча­сам отсчет времени.

Заносите прошедшее с момента начала отсчета время t (с интервалом, например 1 мин.) и соответствующие ему показания амперметра (ток разряда 1р аккумулятора) и вольт­метра (напряжение U аккумулятора) контроллера заряда-разряда А4 в таблицу 2.2.

Таблица 2.2

t, мин

1р, А

U, В

Фиксируйте изменения состояния индикаторов «РЕЖИМ» и «СОСТОЯНИЕ АККУ­МУЛЯТОРА» на лицевой панели контроллера заряда - разряда А4 и моменты времени, когда эти изменения происходят.

По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕН­НОСТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). Отключите автоматические выключатели блока питания G1. Отключите выключатель "СЕТЬ" блока мультиметров Р1 и блока нагрузки и измерения АЗ. Используя данные таблиц 2.1 и 2.2 постройте искомые режимные характеристики IМ=f(I), UМ=f(t), Iз=f(t),

Iр = f(t), U=f(t) контроллера заряда - разряда аккумуляторной ба­тареи.

Лабораторная работа 7С.  Моделирование режимов работы автономной фотоэлектрической солнечной электростанции

Выполнил:

Проверил:

Оформление отчёта

       Отчёт оформляется по стандарту, утверждённому в С(А)ФУ:

Титульный лист (один на все работы); Лист замечаний; Необходимые таблицы; Графики выполнить на миллиметровой бумаге; Выводы; Список литературы; Подпись, дата.

Список литературы

Натурная модель ветроэнергетической установки. Руководство по выполнению базовых экспериментов. НМВЭУ РБЭ(980). – Челябинск: Инженерно  - производственный центр «Учебная техника», 2010. – 20с.
. Модель фотоэлектрической солнечной электростанции. Руководство по выполнению базовых экспериментов. МФЭСЭ. ООЗ РБЭ (964.3) - Челябинск: ИПЦ «Учебная техника», 2012. - 23 с.
