ОПИСАНИЕ
Система радиомониторинга приборов учета
на базе автономного GSM радиопередатчика - прибора
«Дельта-GSM-ПМ» (исп. Э)
в системах энергоучета, с функцией аварийной сигнализации
Система предназначена для автоматизированного беспроводного снятия расхода и учета на промышленных и жилых объектах: холодной и горячей воды, газа, электрической, с целью анализа при оптимизации расходов, а так же выполняет функции контроля за режимами работы и защиты от несанкционированного доступа, саботажа и аварий, обеспечивая интеграцию с системами охранно-пожарной сигнализации. Обеспечивается технический и коммерческий учет энергоресурсов АСКУЭ (воды, газа, электричества). Применяется в жилищно-коммунальной сфере и промышленности, всеми заинтересованными в повышении эффективности использования энергоресурсов: - предприятия «Водоканал» (снятие показаний со счетчиков воды); - предприятия Тепловых сетей (снятие показаний со счетчиков ГВС); - предприятия газового хозяйства (снятие показаний со счетчиков газа); - системы автоматизации технологических процессов на промышленных предприятиях; - автоматизированные системы контроля и учёта энергоресурсов; - управляющие компании и другие организации.
Обеспечивается
Cбор информации с территориально рассредоточенных объектов, с возможностью беспроводного учета любых видов энергоресурсов. Комплексное решение задач по энергосбережению для города (многоквартирные жилые дома), частного сектора (коттеджные и дачные поселки), офисов, магазинов и других объектов. Подсчет данных счетчиков энергоресурсов, с передачей по GSM радиоканалу непосредственно на верхний уровень. Обработка и хранение данных со счетчиков, и отображение полученной информации в удобном для анализа виде, составление отчетов в виде таблиц и графических схем, диаграмм, отображение на экране дисплея и печать на бумажный носитель выходных форм обработанной информации. Возможность формирования и печати счетов на оплату электроэнергии, воды, газа или тепла. Оценка небаланса для обнаружения хищения энергоресурсов и/или утечек. Прием и анализ информации об аварийных состояниях и сигналов тревоги, поступающих с мест установки счетчиков и дополнительных аварийных датчиков. Трансляция информации удаленным доступом посредствам WEB интерфейса, SMS и E-mail.Преимущества системы
Система является простой и доступной - полноценно беспроводное решение, в отличие от аналогичных GSM модемов требующих внешнее питание с проводными коммуникациями и имеет ряд привлекательных сторон:
Привлекательность для граждан: не требует допуска для контроля посторонних лиц, автоматическое считывание показаний счетчиков с возможностью автоплатежа, без оплаты «за того парня». Автоматическая сигнализация c SMS и перекрытие при аварии которая может привести к затратам на ремонт своей квартиры и соседей при утечке воды и предотвращения отравления или взрыва при утечке газа. Утечка газа или воды может быть аварийная, случайная, по причине детей или престарелых родителей. Беспроводное решение с оперативным недорогим монтажом сохранит интерьер. Выигрышность имиджа для предприятий ЖКХ: Оперативная - своевременная автоматизация выставления счетов, без посещений, в нужный - отчетный период и без «ошибок». Реальная возможность сведения общедомового баланса. Привлекательность для застройщиков: жилье отвечающее своевременным требованиям сервиса, безопасности и энергоучета. Автономная работа более 10 лет за счет встроенной современной батарейной системы электропитания и оптимального режима микропотребления. Отчеты в виде SMS и E-Mail позволяет не только работать с любым ПО АСКУЭ, АСТУЭ, но и дает возможность принимать и обрабатывать информацию на смартфонах как с предустановленных app, так и в виде легко читаемых SMS сообщений.
Особенности
Не требуется коммуникаций питания и передачи данных - важно как для новых зданий, так и зданий в эксплуатации, за счет использования сетей GSM. Неограниченная емкость системы с непосредственной передачей от объектовых передатчиков на верхний уровень. Снятие показаний одновременно с 2-х счетчиков без посещения учетчиками квартир, коттеджей офисов… Подключение к любым типам счетчиков с тахометрическим выходом. Влагозащищенный корпус со встроенной антенной и энергонезависимым питанием более 10 лет. Открытый протокол передачи для интеграции с любым ПО верхнего уровня. Аварийная сигнализация с передачей SMS при утечках воды и газа. Интеграция с системами охранно-пожарной сигнализации. Простое экономичное решение с минимальным трафиком отечественного разработчика и производителя.Состав системы
Нижний уровень

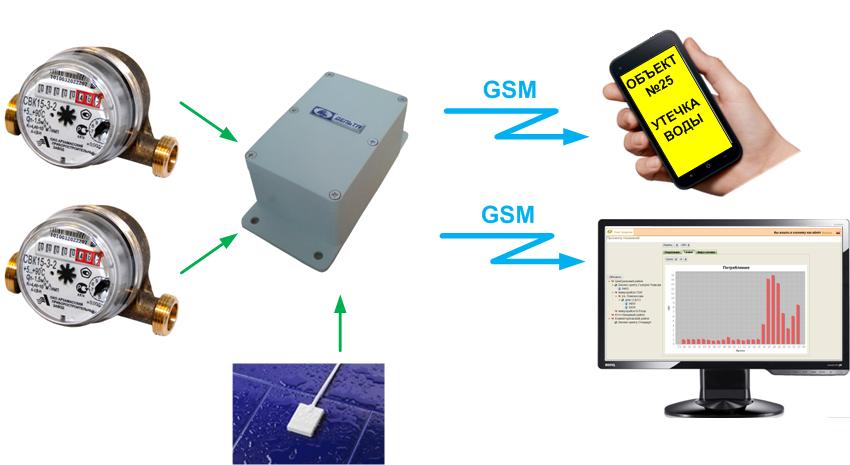

GSM радиопередатчик - прибор «Дельта-GSM-ПМ» (исп. Э) является интегрированным интеллектуальным прибором и предназначен для подсчета импульсов с телеметрических выходов счетчиков: электроэнергии, воды, газа и передачи по GSM радиоканалу на верхний уровень в виде SMS или E-mail. Он состоит из: схемы счетчика - регистратора, работающего постоянно с микропотреблением и схемы GSM радиомодема включаемой только на время отчетов. Одновременно подключается 2 счетчика, суммированная информация с которых, в запрограммированный период, от 1 часа, до 30 суток, передается по радиоканалу GSM. К аварийному входу подключаются: датчик утечки воды, газа, тревожная кнопка, тепловой пожарный датчик с н. р. контактами. В аварийной ситуации информация передается незамедлительно. Каждое сообщение имеет информацию по уровню заряда батарей и уровня связи., Корпус передатчика влагозащищенный, со встроенным тампером, согласованной антенной и батареями обеспечивающими питание более 10 лет.
Верхний уровень
Для приема SMS используется базовый GSM радиомодем «Дельта-GSM-Б», подключенный к ПК или серверу с установленным программным комплексом, обеспечивающим: прием информации с объектовых приборов, обработку с ведением баз данных, предоставление отчетов и анализов. Для приема информации по E-Mail достаточно подключения к Интернету.
Программный комплекс АСКУЭ «Энергосервер» (производства -РТ» Воронеж)

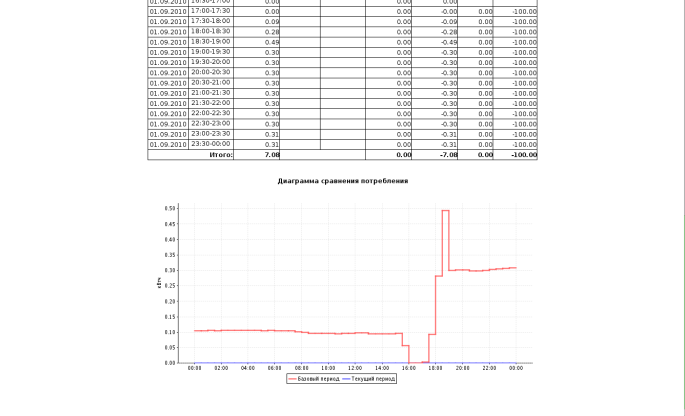

Ведение базы данных потребления ресурсов на ПК. Подготовка аналитической информации, отчетов, протоколов, графиков для последующей печати. Выписка счетов абонентам для оплаты потребленных энергоресурсов. Информирование потребителей о состоянии оплаты и потреблении ресурсов. Сведение внутри объектового баланса поступления и потребления энергоресурсов с целью выявления очагов несанкционированного потребления. Выдача данных и обмен аналитической информацией между структурами, например ЖКХ и энергоснабжающими организациями; Обеспечен многотарифный учет энергоресурсов. Формирование показаний счетчиков на любой прошедший момент или сумму потребления за стандартный: месяц/квартал/год или произвольный период. Биллинг. Контроль линий связи. Организация уровней допуска к вводу, редактированию и обработке информации администратор и/или оператор. Защита информации от несанкционированного доступа. Составление отчетов в виде таблиц и графических схем, диаграмм.

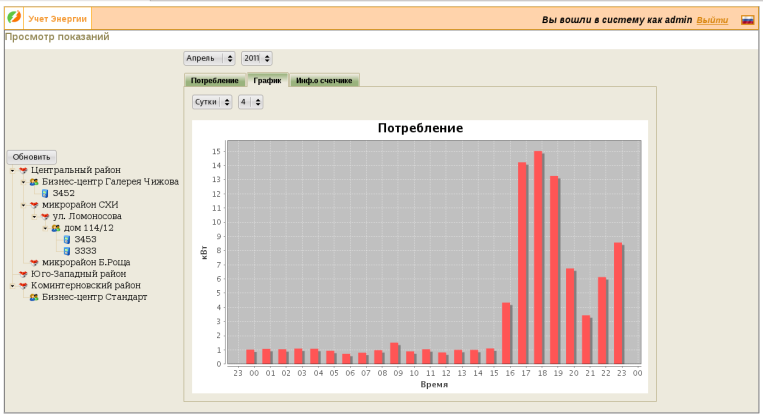

Вид экрана монитора ПО энергоучета
Оборудование производства «МЕГАЛЮКС®» сертифицировано: Федеральным Государственным Учреждением «Центром Сертификации Аппаратуры Охранной и Пожарной Сигнализации» МВД России:
№ ССПБ. RU. ОП.066
№ РОСС RU.0001.11ОС03
№ ССПБ. RU. ПБ16
Патент: № 000 от 27 мая 2007 г.
ТУ 6571-001-61975454-2010 Согласовано: «ГЛАВНЫЙ РАДИОЧАСТОТНЫЙ ЦЕНТР» (ФГУП «ГРЧ Ц»)
Торговые марки: МЕГАЛЮКС®, Уверенность в безопасности®.
