Нагрузки и воздействия (стр. 22 )

- площадь, ограниченная контуром конструкции.

20

Ряд плоских параллельно расположенных

решетчатых конструкций

21

Для наветренной конструкции коэффициент определяется так же, как и для отдельно стоящей фермы.

Для второй и последующих конструкций .

Для ферм из профилей из труб при коэффициент определяется по таблице Д.8 в зависимости от относительного расстояния между фермами b/h (рисунок Д.19) и коэффициента проницаемости ферм .

Для ферм из труб при .

Примечание. Число Рейнольдса Re следует определять по формуле в подразделе Д.1.11, где d - средний диаметр трубчатых элементов.

Решетчатые башни и пространственные фермы

22

Аэродинамические коэффициенты решетчатых башен и пространственных ферм определяются по формуле

,

где - определяется так же, как и для отдельно стоящей фермы;

- определяется так же, как и для ряда плоских ферм.

Значения коэффициента приведены в таблице Д.9.

9

Форма контура поперечного сечения и направление ветра
	1
	0,9
	1,2

Д.1.15. Учет относительного удлинения

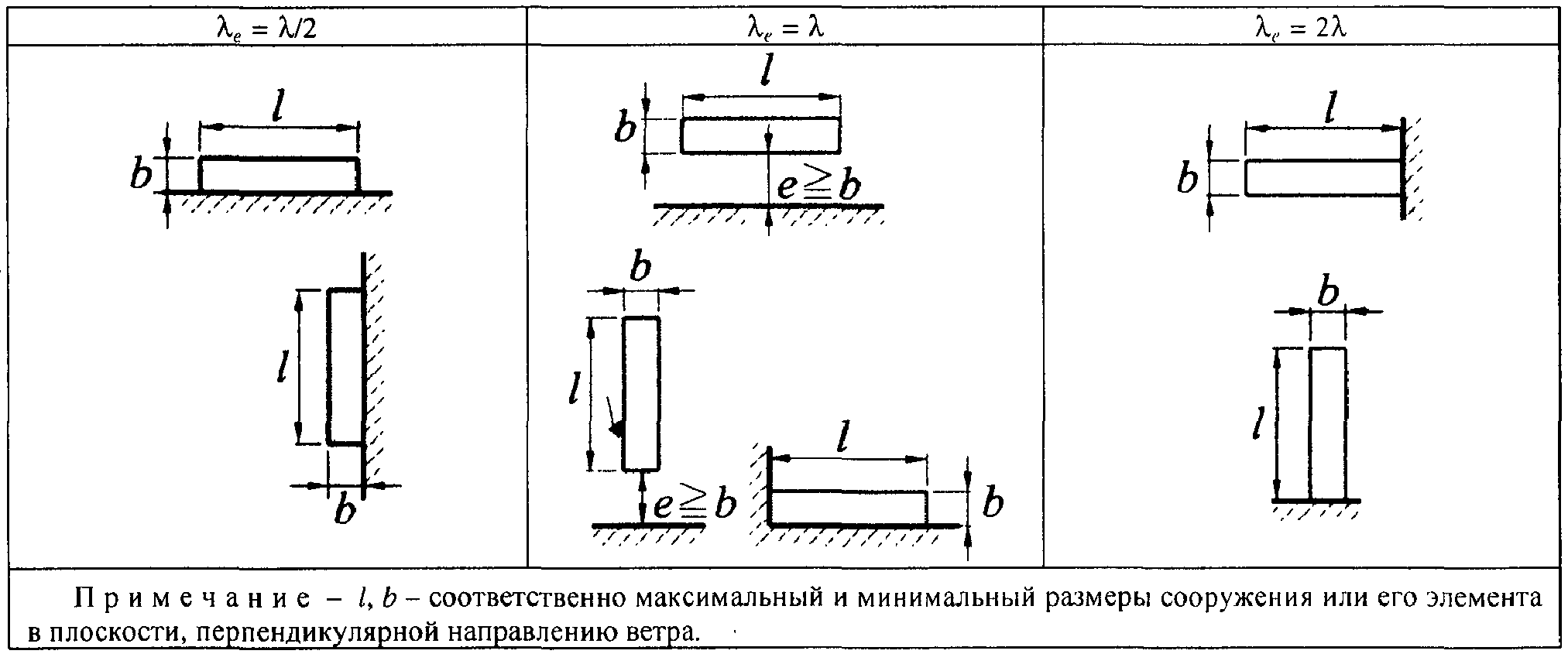

Значения коэффициента в зависимости от относительного удлинения элемента или сооружения приведены на рисунке Д.23. Относительное удлинение зависит от параметра и определяется по таблице Д.10; степень проницаемости .

23

10

Д.1.16. Учет шероховатости внешней поверхности

Значения коэффициента , характеризующего шероховатость поверхностей конструкций, в зависимости от их обработки и материала, из которого они изготовлены, приведены в таблице Д.11.

11

Тип поверхности	Относительная шероховатость , мм
Стекло	0,0015
Полированный металл	0,002
Тонкомолотая масляная краска	0,006
Распыленная краска	0,02
Литейный чугун	0,2
Оцинкованная сталь	0,2
Шлифованный бетон	0,2
Шероховатый бетон	1,0
Ржавчина	2,0
Каменная кладка	3,0

Д.1.17. Пиковые значения аэродинамических коэффициентов для прямоугольных в плане зданий

а) Для стен прямоугольных в плане зданий пиковое положительное значение аэродинамического коэффициента .

б) Пиковые значения отрицательного аэродинамического коэффициента для стен и плоских покрытий (рисунок Д.24) приведены в таблице Д.12.

12

Участок	A	B	C	D	E
	-2,2	-1,2	-3,4	-2,4	-1,5

ПЛАН КРОВЛИ

Величина e равна меньшему из b и l.

СТЕНА

24

Д.2. Резонансное вихревое возбуждение

Д.2.1. Для однопролетных сооружений и конструктивных элементов интенсивность воздействия F(z), действующего при резонансном вихревом возбуждении по i-й собственной форме в направлении, перпендикулярном средней скорости ветра, определяется по формуле

, (Д.2.1)

где d, м, - размер сооружения или конструктивного элемента в направлении, перпендикулярном средней скорости ветра;

, м/с, - см. 11.3.2;

- аэродинамический коэффициент поперечной силы при резонансном вихревом возбуждении;

- логарифмический декремент колебаний, принимаемый равным:

- для металлических сооружений; - для железобетонных сооружений;

z - координата, изменяющаяся вдоль оси сооружения;

- i-я форма собственных колебаний в поперечном направлении, удовлетворяющая условию

. (Д.2.2)

Примечание. Воздействие при резонансном вихревом возбуждении (в первую очередь высотных зданий) рекомендуется уточнить на основе данных модельных аэродинамических испытаний.

Д.2.2. Аэродинамические коэффициенты поперечной силы определяются следующим образом:

а) Для круглых поперечных сечений .

б) Для прямоугольных поперечных сечений при b/d > 0,5:

для ;

для ,

здесь b - размер сооружения в направлении средней скорости ветра.

При b/d <= 0,5 расчет на резонансное вихревое возбуждение допускается не проводить.

Д.2.3. При расчете сооружения на резонансное вихревое возбуждение наряду с воздействием (Д.2.1) необходимо учитывать также действие ветровой нагрузки, параллельной средней скорости ветра. Средняя и пульсационная составляющие этого воздействия определяются по формулам:

; , (Д.2.3)

где - расчетная скорость ветра на высоте , на которой происходит резонансное вихревое возбуждение, определяемое по формуле (11.13);

и - расчетные значения средней и пульсационной составляющих ветровой нагрузки, определяемые в соответствии с указаниями 11.1.
