ПОРЯДОК ОБРАБОТКИ ЖУРНАЛА ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ Углы наклона (графа 9,10) вычисляем по формуле:

н = КЛ – МО  (29)

Превышения (графа 12) определяем по формуле:

h = 0,5 D sin2 н + i – l,  (30)

где        D – расстояние по дальномеру, м,

н – угол наклона, град,

i – высота прибора (теодолита), м,

l – высота точки наведения, м.

Если высота наведения l равна высоте прибора i, то превышения рассчитываем по формуле:

h = 0,5 D sin2 н.  (31)

Горизонтальные проложения (графа 13) рассчитываем по формуле:

d = D н  (32)

ПОСТРОЕНИЕ ТОПОГРАФИЧЕСКОГО ПЛАНА
Построение координатной сетки

Разбивку сетки квадратов со стороной 10х10 см выполняем на листе формата А3 способом диагоналей (все построения выполняем тонкими линиями):

    с помощью линейки и карандаша на листе проводим диагонали; на каждой полудиагонали от точки пересечения диагоналей на одинаковом расстоянии откладываем точки и, соединив их, получаем прямоугольник; стороны прямоугольника делим пополам, и соединив середины его сторон, получаем оси симметрии, которые должны проходить через точку пересечения диагонали. Допускается отклонение не более чем на 0,2 мм;


    определяем необходимое количество квадратов исходя из полученных значений координат вершин полигона (ведомость координат точек теодолитного хода):

  хmax = 223,29 м                уmax = 286,05 м

  хmin = 21,52 м                        уmin = 100,00 м

НЕ нашли? Не то? Что вы ищете?

  Дх = 201,77 м                        Ду = 186,05 м

    в масштабе плана (1:1000) стороне квадрата в 10 см на местности соответствует расстояние в 100 м, определяем минимальное количество квадратов:

nх = 201,77/100 ≈ 2,1+1 ≈ 4 кв. (округляем в большую сторону, +1 кв.
–  запас на ситуацию);

nу = 186,05/100 ≈ 1,9+1 ≈ 3 кв.

Следовательно, по оси х будет 4 квадрата, а по оси у - 3 квадрата;

    далее необходимо решить какая будет ориентация листа: книжная или альбомная; по длинным сторонам прямоугольника откладываем от оси симметрии вправо – 2 раза по 10 см и влево – 2 раза по 10 см; по коротким сторонам прямоугольника откладываем в обе стороны по
    5 см, затем еще по 10 см.


    стираем диагонали и линии симметрии, оставляем только 12 квадратов.

Стороны квадратов должны равняться 10 см или отличаться на 0,2 мм.



    затем нужно оцифровать координатную сетку с таким расчетом, чтобы теодолитный ход размещался примерно в середине листа бумаги.

хmax = 223,29 м                         уmax = 286,05 м

хmin = 21,52 м                                уmin = 100,00 м

Оцифровывают числами кратными  200, 100, 50.








х

  у


Построение теодолитного хода по координатам его вершин

        2 мм         1,5 мм вершины теодолитного хода  реечные точки

пп48  1,0 мм

  2,5 мм

Сначала вершины наносим карандашом, затем в цвете.

Начинаем со станции I: х = 185,20 м; у = 131,85 м. Сначала выясним, в каком из квадратов сетки будет лежать эта точка: по направлению х точка должна находиться между линиями сетки с абсциссами 100 и 200, по направлению у – между линиями сетки с ординатами 100 и 200.

От линии с абсциссой 100 по вертикальным сторонам этого квадрата откладываем вверх расстояние 85,20 м (8,52 см в масштабе плана) и проводим линию, параллельную линии с абсциссой 100. Вдоль этой линии от вертикальной линии сетки с ординатой 100 откладываем вправо расстояние 131,85 м – 100м = 31,85 м (3,2 см в масштабе плана).

Наносим координаты всех станций по их вычисленным координатам (ведомости вычисления координат точек теодолитных ходов).

Нанесение точек хода необходимо проконтролировать. Для контроля измеряем расстояния между нанесенными вершинами: полученные на плане длины сторон хода могут отличаться от записанных в графе 10 ведомости вычисления координат не более чем на 0,2 мм в масштабе составляемого плана (желательно металлической линейкой).


Нанесение на план реечных точек

Реечные точки наносим на план с помощью циркуля-измерителя, масштабной линейки и транспортира. Данные для нанесения берем из тахеометрического журнала и выписки из тахеометрического журнала.

При съемке на станции пп48 лимб теодолита был ориентирован по направлению на следующую станцию I (отсчет по горизонтальному кругу в направлении на станцию I равен 0°00′). С помощью транспортира по направлению часовой стрелки от направления пп48-I откладываем горизонтальные углы (отсчеты по горизонтальному кругу, выписка из тахеометрического журнала, графы 5,6), измеренные при визировании на реечные точки 1, 2, 3 и 4.

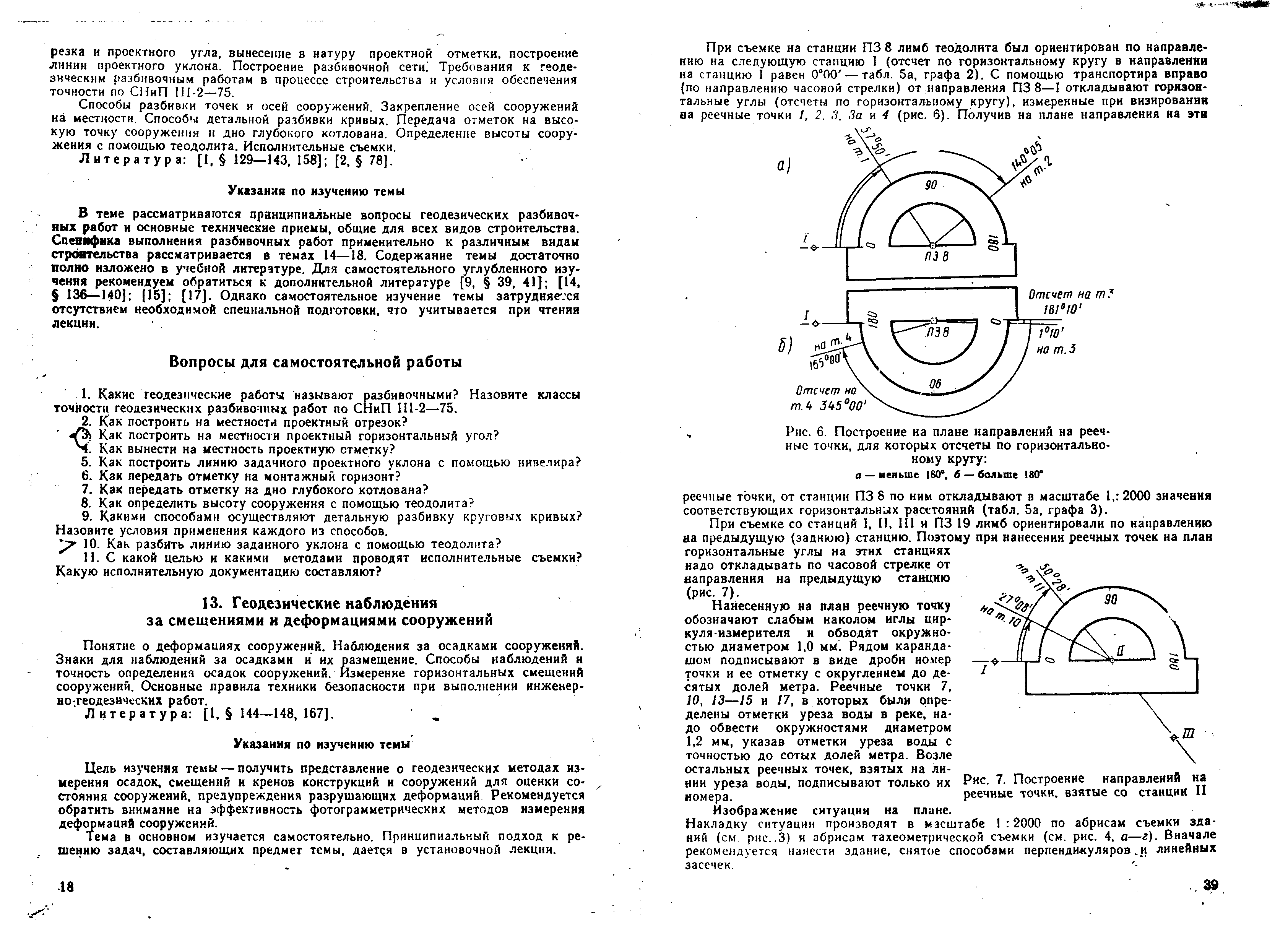

Рисунок 2 – Построение на плане направлений на реечные точки, для которых отсчеты по горизонтальному кругу:  а – меньше 180°, б – больше 180°

Получив на плане направления на эти реечные точки, от станции пп48 по ним откладываем в масштабе 1:1000 значения соответствующих горизонтальных расстояний (выписка из тахеометрического журнала, графа 4).

Нанесенную на план реечную точку обозначаем слабым наколом иглы циркуля-измерителя и обводим окружностью диаметром 1,0 мм. Рядом карандашом подписываем в виде дроби номер точки и ее отметку с округлением до сотых долей метра.

Изображение ситуации на плане

Накладку ситуации производим в масштабе  1:1000 по абрисам тахеометрической съемки (Приложение А).  Вначале рекомендуется нанести здание, снятое способами перпендикуляров и линейных засечек.


Изображение рельефа на плане

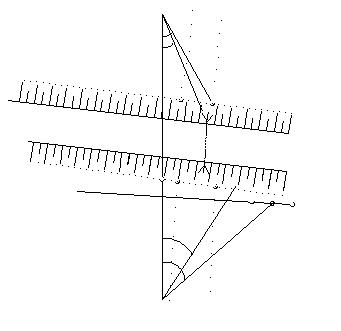

По отметкам станций и реечных точек на плане проводим горизонтали с сечением рельефа через 1 м.  Следы горизонталей следует отыскивать графической интерполяцией. Найденные интерполяцией следы одноименных горизонталей соединяем плавными кривыми и таким образом получаем горизонтали. Отметки горизонталей, кратные 5 м, подписываем в разрывах горизонталей; при этом верх цифр должен быть обращен в сторону повышения ската местности. При некоторых горизонталях ставим бергштрихи в направлениях характерных линий рельефа: бергштрих обязательно ставим при каждой замкнутой горизонтали.

Через контуры здания, шоссе и грунтовой дороги горизонтали не проводим.


Оформление топографического плана

Все контуры и рельеф, изображаемые на плане, вычерчиваем тушью в соответствии с «Условными знаками…». При этом необходимо тщательно выдерживать очертания и размеры, а также порядок размещения значков, приведенные в «Условных знаках…» для масштаба 1:1000. Все построения и надписи выполняем тонкими линиями. Вспомогательные построения на плане тушью не обводим.

При вычерчивании элементов рельефа горизонтали проводим коричневой тушью. Обычная толщина горизонтали должна быть 0,1 мм, а горизонтали с отметками, кратными 10 м, утолщаем в 2,5 раза. Отметки горизонталей, кратные 5 м, подписываем в разрывах горизонталей; это делаем тоже коричневой тушью (в отличие от отметок реечных точек и станций, выписываемых черной тушью).

Все остальные линии, условные знаки и надписи выполняем черной тушью. Номера реечных точек тушью не обводим, оставляя их в карандаше.

В верхней части листа выполняем заглавную надпись, в нижней указываем численный масштаб плана и высоту сечения рельефа.

11 ВОПРОСЫ И ЗАДАНИЯ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ

1. Дайте определения терминам: горизонтальное проложение, абсолютная высота.

2. Рассчитайте горизонтальное положение линии, длина которой составляет 95,7 м, а угол наклон равен 1°25ґ.

3. Какова последовательность камеральной обработки результатов измерений в теодолитных ходах?

4. Покажите на рисунке зависимость между дирекционными углами и румбами. Для чего от дирекционных углов и азимутов переходят к румбам?

5. Вычислите румб линии, если дирекционный угол равен 287°30ґ.

6. Какое расхождение между углами из полуприемов считается допустимым?

7. Что называют местом нуля (МО) горизонтального круга и для чего его определяют?

8. Начертите схему геометрического нивелирования способом «из середины» и приведите формулы для вычисления превышений и отметок точек.

9. Начертите схему измерения горизонтального угла способом приемов и приведите соответствующие формулы.

10. Вычислите дирекционный угол стороны хода, если дирекционный угол предыдущей стороны хода равен 28°15ґ и вправо по ходу лежащий угол между этими сторонами равен 109°10ґ.

11. Что такое невязка хода и какие невязки бывают?

12. Вычислите угловую невязку замкнутого теодолитного хода, если сумма измеренных внутренних углов четырехугольника равна 359°56ґ и сравните ее с допустимой невязкой.

13. Приведите формулы для вычисления приращений координат.

14. Как вычисляют невязки в приращениях координат в замкнутом и разомкнутом теодолитных ходах?

15. Как вводят поправки в приращения координат?

16. Каков порядок работы на станции при тахеометрической съемке?

17. Какие приборы применят при выполнении тахеометрической съемке? Какую составляют полевую документацию?

18. Что такое реечная точка?

19. Какие точки трассы называют связующими? Как их нивелируют и как вычисляют отметки этих точек?

20. Вычислите невязку замкнутого нивелирного хода, если сумма измеренных превышений равна 8 мм.

21. Приведите формулу для вычисления абсолютной линейной невязки хода.

22. Что такое абрис тахеометрической съемки?

23. Как рассчитать необходимое количество квадратов координатной сетки по каждому их направлений (х и y) для нанесения вершин углов полигона на план?

24. Что такое высота сечения рельефа?

25. Как выполняется графическое интерполирование?

Библиографический список


Инженерная геодезия: учебник для вузов /под ред. .
– 5-е изд. испр. – М.: Академия, 2006. – 480 с. Климов, по прикладной геодезии. Изыскания, проектирование и возведение инженерных сооружений:  учебное пособие
/, , . – 2-е изд., стер. – М.: Альянс, 2008. – 272 с.: ил. Маслов, : учебник /, ,
. – М.: Колос, 2006. – 598 с. Поклад, : учебник /, . – М.: Академический Проект, 2008. – 592 с. Федотов, геодезия: учебник / . – 2-е изд., исправ. – М.: Высшая школа, 2004. – 463 с.

Приложение А

Абрисы тахеометрической съемки
