  PT(fOT ) = 101g(PT (fOT)/ P0) = 101g(10/10-3)=40 [дБм].

  9. Выходная мощность ИП на частоте побочного излучения:

  PT(fST ) = PT(fOT) - 60 = 37 - 60 = - 20 [дБм].

  10. Усиление антенны ИП в направлении РП: GTR (f) =10 [дБ] .

  11. Усиление антенны ИП в направлении ИП: GRT (f) =7 [дБ].

  12. Потери при распространении радиоволн длиной л в свободном пространстве на расстоянии d согласно выражению:

  L[дБ] = 201g(л / 4рd) = 20lg(c/4рfd).

  - ОП: fSRmin=12,6 [МГц];

  - ПО: fSRmin=22 [МГц];

  - ПП: fSRmin=12,6 [МГц].

  LОП[дБ] = 20lg(3*108 / 4*3,14*12,6*106*1200) = -56[дБ];

  LПО[дБ] = 20lg(3*108 / 4*3,14*22*106*1200) = -60,9 [дБ];

  LПП[дБ]= 20lg(3*108 / 4*3,14*12,6*106*1200) = -56 [дБ].

  13. Мощность помехи на входе РП РА(f) дБм определяется по сумме данных в строках 8...12:

  ОП: РA(f) = PT(fOT ) + GTR (f) + GRT (f) + LОП = 1 [дБм];

  ПО: РA(f) = PT(fST ) + GTR (f) + GRT (f) + LПО = -63,9[дБм];

  ПП: РA(f) = PT(fST ) + GTR (f) + GRT (f) + LПП = -59[дБм].

  14. Восприимчивость РП на частоте основного канала приема:

  PR(fOR)= -113[дБм].

  15. Восприимчивость РП на частоте побочного канала приема:

  PR(fSR)= PR(f)+ 80 = -113+80=-33 [дБм].

  16.Предварительная оценка уровня ЭМП в дБ, определяемая по разности данных в строках 13 и 14 или 13 и 15:

  ОП: 1+33=34[дБм];

  ПО: -63,9+113=49,1[дБм];

  ПП: -59+33=-26[дБм].

  По результатам полученных данных делаем заключение о необходимости перейти к ЧОП – частотной оценке помех, т. к. ОО, ОП и ПО > -10 дБ.

  4. Частотная оценка помех

  I. Коррекция результатов АОП, учитывающая различие полос частот ИП и РП

  17. Частота следования импульсов на выходе ИП при импульсном излучении: fc=nS/2

  fc=2,4/2= 1,2 [кГц].

  18. Ширина полосы частот ИП: ВT =2F(1+ mf), т. к. mf > 1

  ВT =2*1,2(1+1,5)=6 [кГц].

  19.Ширина полосы частот РП: ВR = 16 [кГц].

  20. Поправочный коэффициент:

  т. к. соотношение полос частот ИП и РП – ВR >ВT, следовательно, нет необходимости в коррекции.

  21. Так как комбинации ОО и ПП отсутствуют, то строки 20 и 21 пропускаем.

  II. Коррекция результатов АОП, учитывающая разнос частот ИП и РП

  22.Частота гетеродина РП: fLO = 106 [МГц].

  23.Промежуточная частота РП: fIF = 20 [МГц].

  24. Т. к. комбинация ОО отсутствует, то строки 24 и 25 пропускаем.

  26.Определяем величину отношения:

  fOT /(fLO+ fIF) = 220/(106+20)=1,74 (ближайшее целое число 2).

  27. Результат перемножения данных строк 22 и 26:

  106* 2 = 212 [МГц].

  28. Определяем разнос частот в комбинации ОП по данным строк 1, 23, 27:

  |(l)± (23) -(27)| = |220± 20-212| = 12 [МГц].

  29. Поправку CF дБ в комбинации ОП, определяем согласно 28 строки и рис. П.1:

  CF=40lg((BT+BR)/2∆f)= 40lg((6*103+16*103)/2*12*106)=-121,5[дБ].

  30. Определяем величину отношения f0R/f0T:

  fOR/fOT =116/220 = 0,51; выбираем fOR/fOT =1 как ближайшее целое число.

  31. Результат перемножения данных пунктов 1 и 30: 220*1 = 220 [МГц].

  32. Определяем разнос частот в комбинации ПО по данным пунктов 4 и 31: ∆f=220-116=94 [МГц].

  33. Определяем поправку CF дБ в комбинации ПО, согласно данным предыдущей строки и рис 6.1:

  CF=40lg((BT+BR)/2∆f) = 40lg((6*103+16*103)/2*94*106) = -157,3[дБ].

  34. Т. к. комбинация ПП отсутствует, то пункты 34 и 35 пропускаем.

  36. Итоговый результат IM дБ, получаемый суммированием данных в пунктах:

  21 и 25 для ОО,

  21 и 29 для ОП,

  21 и 33 для ПО,

  21 и 35 для ПП.

  Если для какой-то комбинации IM ≤-10 дБ, то можно считать, что она отсутствует.

  - ОП: 34 -121,5 = -87,6[дБм];

  - ПО: 49,1-157,3=-108,2[дБм];

  Для комбинаций ОО, ОП, ПО IM ≤ -10дБ, т. е. помеха при данном разносе частот отсутствует, следовательно, ДОП не нужна.

  Результаты расчетов оценки ЭМП представлены в табл. П.2.

2

№ строки	Комбинация
ОО	ОП	ПО	ПП
АОП
8	40,0
9	-20,0	-20,0
10	10,0	10,0	10,0
11	7,0	7,0	7,0
12	-56	-60,9	-56
13	1	-63,9	-59
14	-113,0
15	-33,0	-33,0
16	34	49,1	-26
ЧОП 1 коррекция
20
21	34	49,1
ЧОП 2 коррекция
25
29	-121,5
33	-157,3
35
36	-87,5	-108,2

  Литература

1., , Электромагнитная совместимость радиоэлектронных средств. М.: Радио и связь, 1993. – 240 c.

2. , , Электромагнитная совместимость радиоэлектронных средств. Л: Судостроение, 1986. – 262 с.

3. , , Электромагнитная совместимость радиоэлектронных средств. Киев: Технiка, 1983. – 119 с.

4. Электромагнитная совместимость радиоэлектронных средств аэропортов гражданской авиации: Учебное пособие/ Под ред. – Рига: РКИИГА, 1987. – 127 с.

5. Измерение параметров ЭМС РЭС. – М.: Связь, 1980. – 200 с.

6. Радиоприемные устройства. Учебное пособие – М.: Радио и связь, 1984. – 392 с.

7. Электромагнитная совместимость радиоэлектронных средств и непреднамеренные помехи. Ж. Уайт/Пер. с англ. Вып. 1 – М.: Сов. Радио, 1977. – 348 с.

  Приложение «Дополнительные расчетные данные и порядок анализа ЭМС»

1. Упрощенный способ оценки помех

  Для получения необходимой информации о помехе зачастую достаточно рассмотреть ЭМО для ограниченного числа пар: излучение источника помех (ИП) – отклик радиоприемника (РП).

  В начале установливаются границы частотного диапазона, занимаемого каждым излучением ИП и откликом РП, а также уточняются пары, которые следует рассмотреть. Затем производится поэтапный расчет для каждой пары ИП-РП.

  Необходимый разнос рабочих частот ИП и РП может быть определен из графиков, представленных на рис. П.1.

  Поправочные коэффициенты АОП и ДОП определяют по таблицам табл. П.3-П.6).

  Основные начальные условия взаимодействия ИП-РП, принятые при поэтапной оценке ЭМС:

  - границы частот побочных излучений ИП и каналов приема;

  - РП не выходят за пределы (0,1-10)*fOT и (0,1-10)*fOR;

  - максимальный разнос по частоте для основной составляющей помехи (т. е. для комбинации 00) не превышает 0,2*fOR;

  - уровни побочных излучений ИП лежат на 60 дБ ниже уровня основного излучения;

  - восприимчивость РП по побочным каналам приема на 80 дБ хуже, чем по основному каналу;

  - усиление антенн вне главного лепестка и за пределами рабочего диапазона частот составляет 0 дБ;

  - опорный уровень составляет -10 дБ (т. е. составляющие помехи неучитываются только в том случае, когда их средний уровень не более -10 дБ относительно порога восприимчивости РП).

  Разнос по частоте, МГц

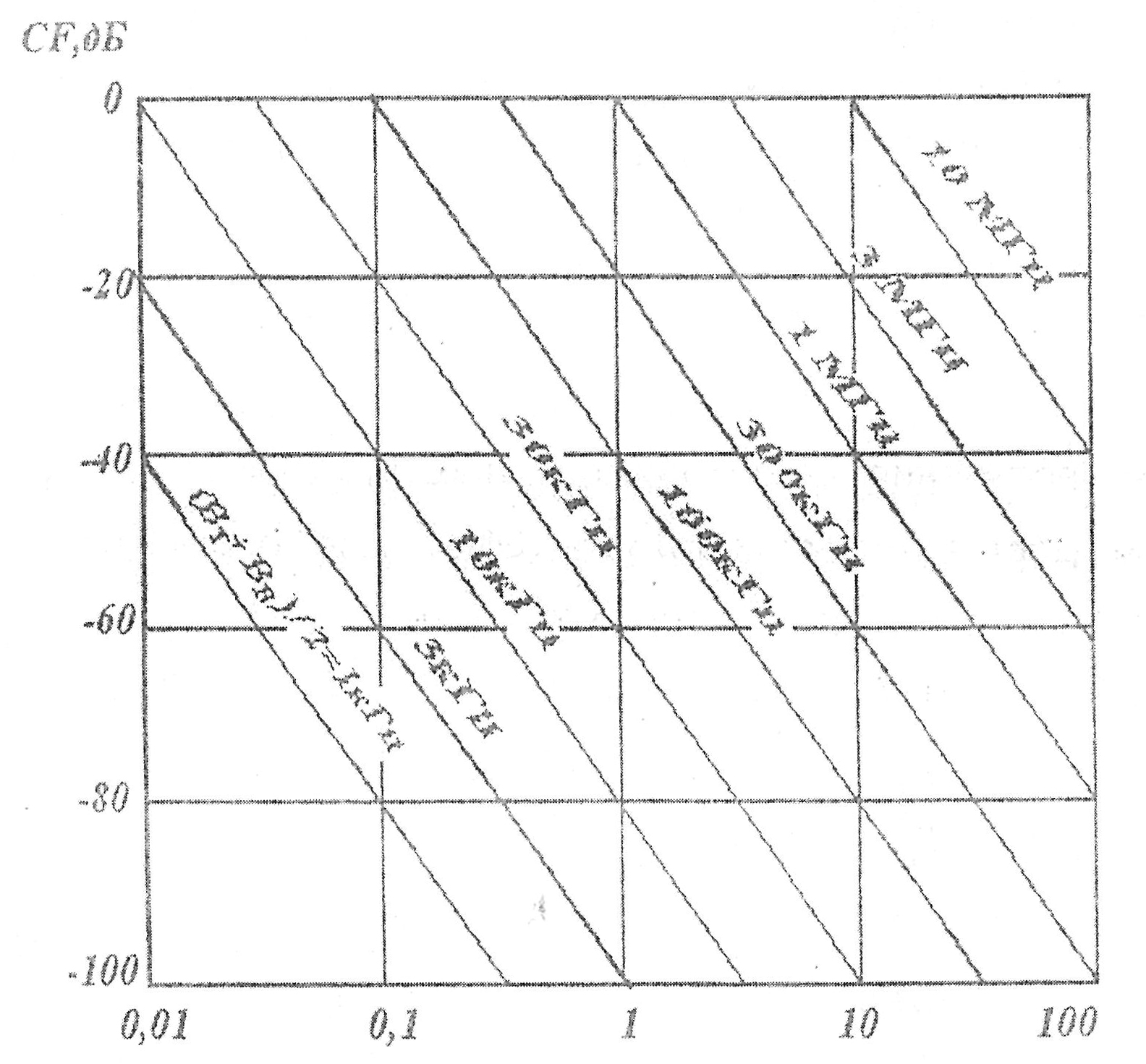

  Рис. П.1. *Поправка, учитывающая несовпадение

  частот ИП и РП

  * Примечание. Поправка CF не должна превышать уровень 0 дБ и опускаться ниже – 100 дБ независимо отзначения разноса по частоте.

  оправочный коэффициент для ПП, учитывающий разнос по частоте, дБ

  (заполнена данными примера)

  Рабочая частота ИП fOT = 220 МГц; рабочая частота РП fOR = 360 МГц; частота гетеродина РП fLO = 400 МГц; промежуточная частота РП fIF =400 МГц; N – номер гармоники (табл. П.3).

  3

N	p±∆p = (N*fOT + fIF)/fLO	∆p	p±∆p = (N*fOT + fIF)/fLO	∆p
2 3 4 5 6 7 8 9 10	1,2   1,75   2,3   2,85   3,4   3,95   4,5   5,05   5,6	0,2   -0,25   0,30   -0,15   0,40   -0,05   0,50   0,05   -0,40	1,0   1,55   2,10   2,65   3,20   3,75   4,30   4,85   5,40	0   -0,45   0,10   -0,35   0,20   -0,25   0,30   -0,15   0,40

  Примечание: ∆p – разница между величиной, полученной по формуле для второй или четвертой колонок, и ближайшим к ней целым числом:

p±∆p = (N*fOT + fIF)/fLO.

  Из полученных | ∆p | выбирается наименьшее.

  Минимальный разнос по частоте между побочным излучением ИП и откликом РП составляет | ∆p |min *fLO.

  оправочный коэффициент (дБ) для ОП, ПО и ПП (учет гармоник ИП и каналов побочного приема РП)

  Определяется на основании значений: p, где p±∆p = fOT/(fLO ± fIF) для ОП; N, где N±∆N = fOR/fOT для ПО; p и N (форма А) для ПП (табл. П.4).
