ВЕРТИКАЛЬНОЕ УСТРОЙСТВО ВВОДА-ВЫВОДА ИНФОРМАЦИИ (ПОЛЛЕКС-КЛАВИАТУРА)
ФГБОУ ВПО «Кемеровский государственный университет», лаборатория прикладных исследований и разработок физического факультета
beta. *****@***ru
Речь о несовершенстве горизонтальной плоской компьютерной клавиатуры идет уже долгое время. На сегодняшний день такие клавиатуры имеют большое количество видоизмененных параметров, таких как форма, дизайн или расположение на плоскости использования. Изменение этих параметров связано, в основном, с поиском наиболее физиологически удобного расположения рук оператора, разгрузки мышц пальцев, кисти, предплечья, плеча и шеи. В поисках наилучшей эргономики производители вносят изменения в параметры клавиатур, которые лишь частично решают разгрузку мышц, либо переносят нагрузку с мышц одной группы на другую. Также остается открытым вопрос о целесообразной портативности устройств ввода информации.
Описываемое устройство ввода-вывода информации (ПОЛЛЕКС-клавиатура) находится на стадии разработки опытного образца. ПОЛЛЕКС-клавиатура представляет собой вертикальное устройство ввода-вывода информации, которое содержит набор клавиш на передней панели (сторона от оператора) (рис.1), предназначенных для работы указательными (index), средними (medius), безымянными (anularius) пальцами и мизинцами (digitus minimus) обеих рук. Расположение названий клавиш, представленных на рисунках 1-2 условно, и может изменяться либо аппаратно, либо программно.

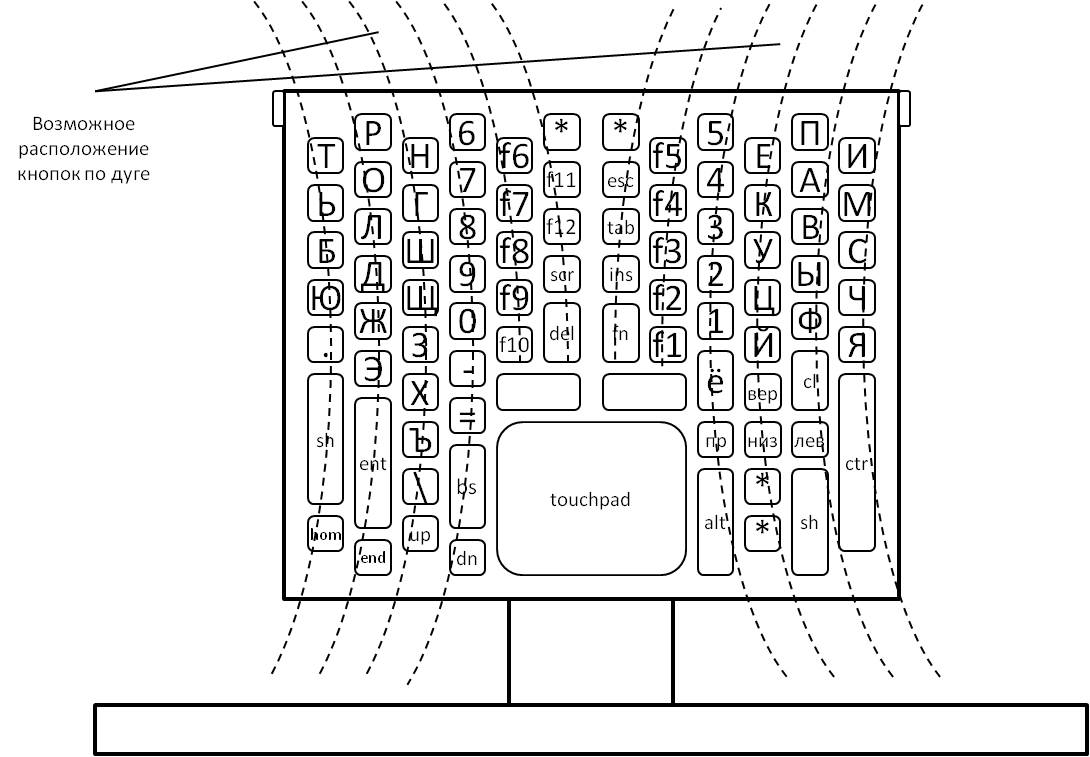

Рис.1. ПОЛЛЕКС-клавиатура. Вид спереди
Клавиши могут иметь различную геометрическую форму и располагаться по прямой линии со смещением, по прямой линии без смещения, либо по дуге. В зависимости от модели ПОЛЛЕКС-клавиатуры размер клавиш, радиус дуги и расстояние между рядами клавиш могут быть различными, и адаптированы к длине пальцев конечного пользователя. На задней части устройства (рис. 2), которая располагается к оператору находятся вспомогательные клавиатуры для больших (pollex) пальцев выполненные в тактильном, либо сенсорном исполнении. Расположены эти клавиатуры в нижней левой и нижней правой частях задней панели. Возможно изменение угла каждой вспомогательной клавиатуры относительно плоскости задней панели (рис. 4).

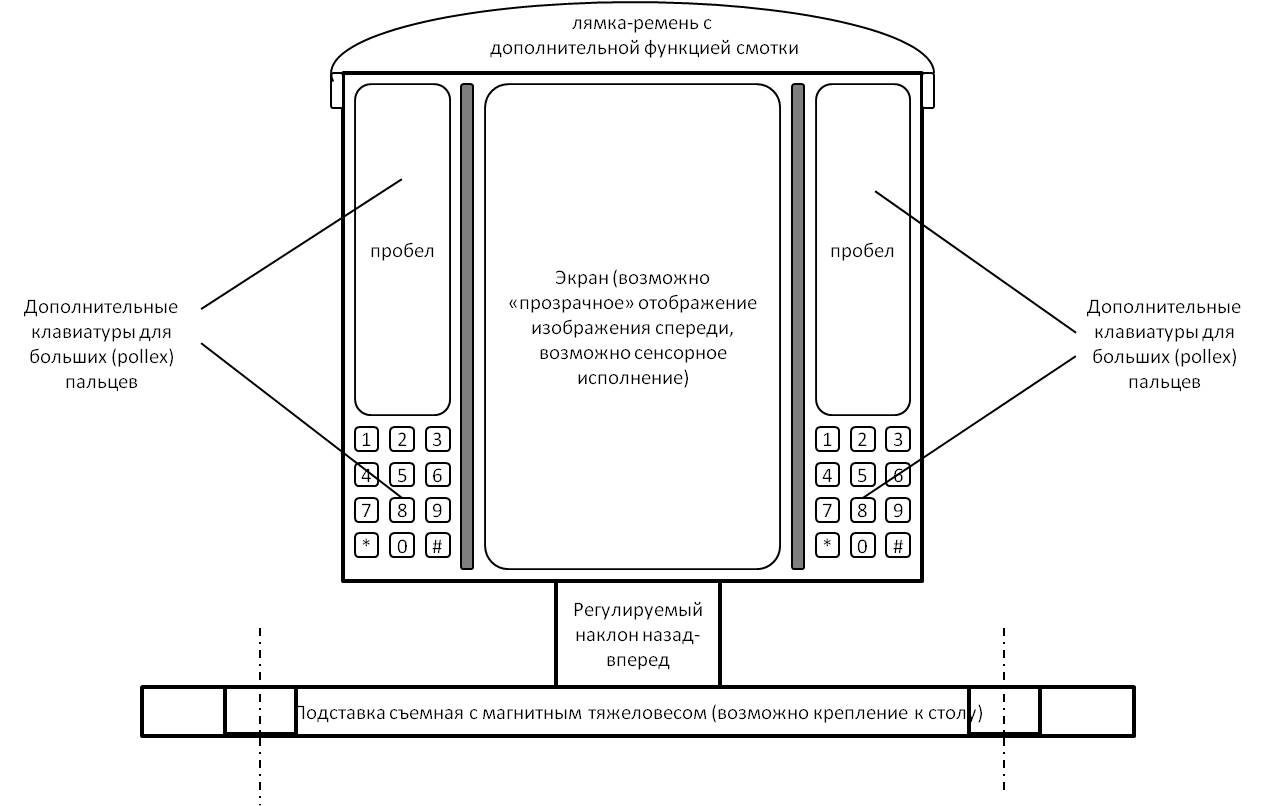

Рис.2. ПОЛЛЕКС-клавиатура. Вид сзади.
Также на задней панели устройства предусмотрен сенсорный экран (планшетный ПК), отображающий в масштабе расположение кнопок на передней клавиатуре, либо выполняющий роль устройства вывода информации. На боковых сторонах устройства также находятся кнопки для больших (pollex) пальцев (рис. 3). Возможно изменение угла и высоты устройства относительно плоскости, на которой оно находится (стол, колени и т. п.).

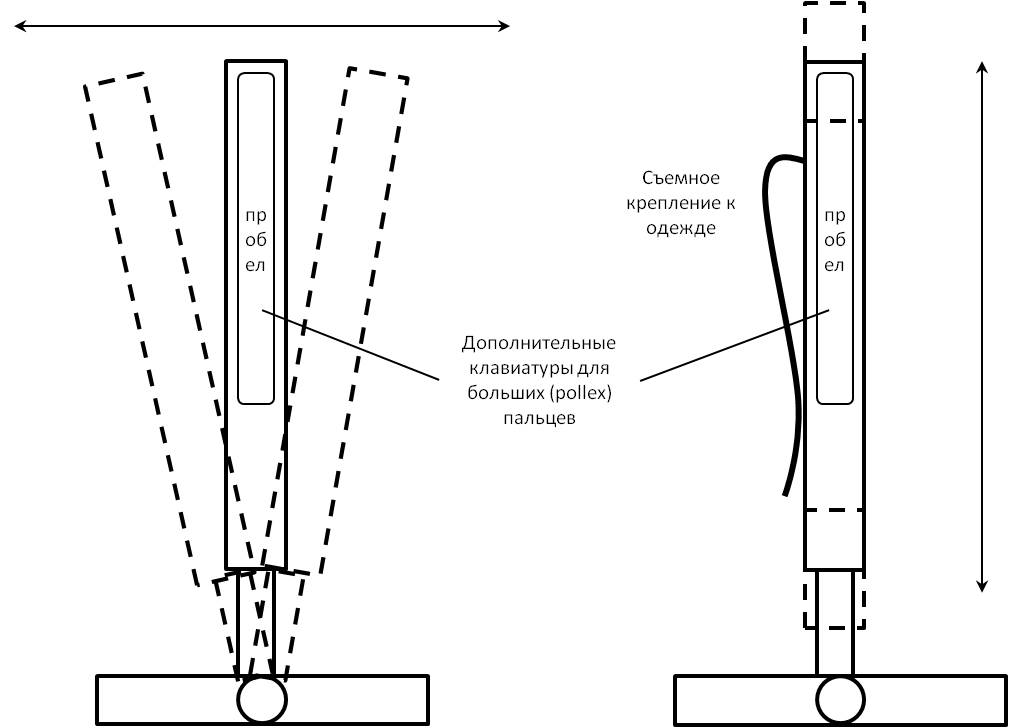

Рис.3. ПОЛЛЕКС-клавиатура. Вид сбоку.
Возможна фиксация устройства на плоскости, которой оно находится либо с помощью креплений через отверстия в подставке (рис. 2), либо с помощью магнитной пластины, находящейся на дне подставки и металлической пластины, прикрепленной к плоскости на которой используется устройство, либо с помощью иных креплений (защелки и т. п.). Также возможен подвес устройства на шею оператора с помощью лямки-ремня (рис. 2) (подставка съемная), и/или с помощью креплений на одежду (карман, воротник и т. п.) (рис. 3). Предусмотрено использование съемного зеркала для осваивания «слепого» метода печати на данном устройстве.

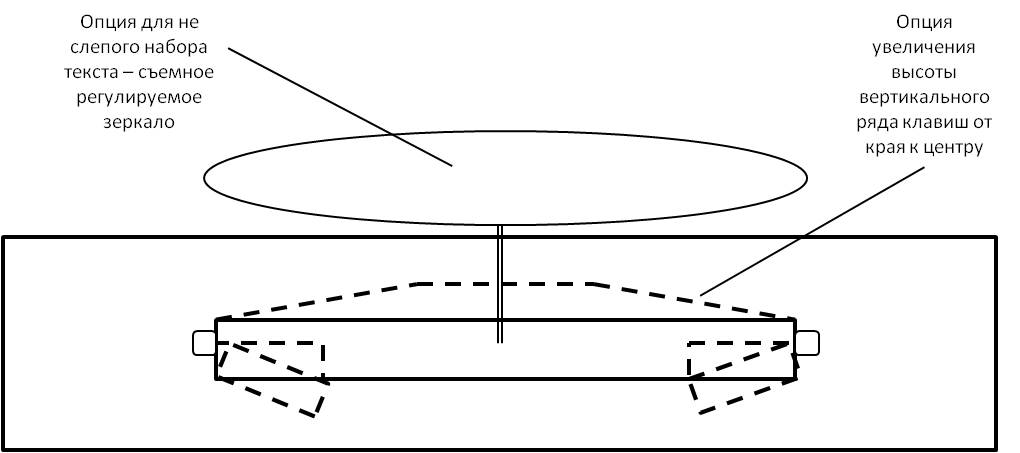

Рис.4. ПОЛЛЕКС-клавиатура. Вид сверху.
Также для удобства ввода информации предусмотрено изменение (увеличение) высоты вертикальных рядов клавиш относительно плоскости устройства от края к центру (рис. 4).
Ближайший аналог: Safetype Keyboard (рис. 5) [1].

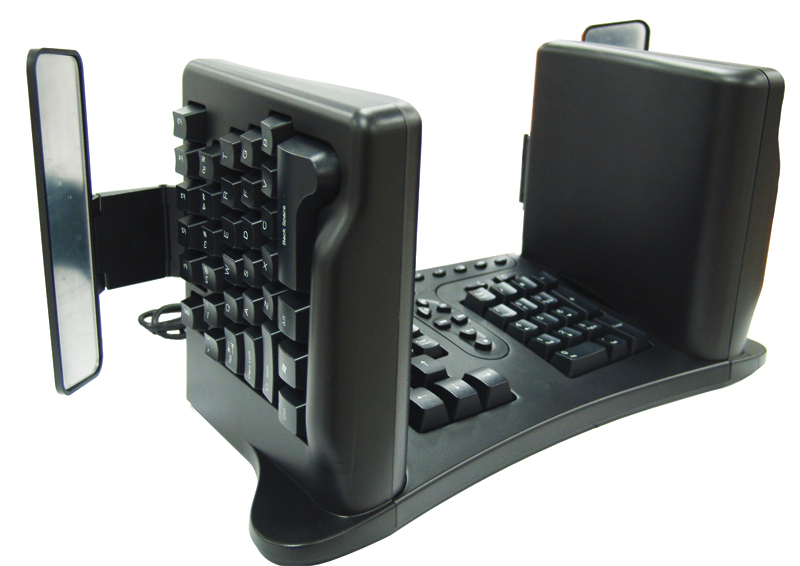

Рис.5. Образец ближайшего аналога - Safetype Keyboard. Производитель: Ergonomic-Interface Keyboard Systems, Inc. (EKS), Невада, США.
Отличия ПОЛЛЕКС-клавиатуры от аналога Safetype Keyboard:
Полное вертикальное расположение кнопок (по прямой линии со смещением, по прямой линии без смещения, по дуге). Дополнительная опция – наличие тачпада. Наличие дополнительных клавиатур для больших (pollex) пальцев на обратной стороне устройства. Дополнительная опция на обратной стороне – наличие сенсорного экрана, который может использоваться для отображения изображения кнопок с лицевой стороны, либо использоваться как дополнительное устройство ввода информации. Возможность изменять высоту и углы расположения клавиатуры относительно плоскости, на которой она установлена. Портативность, возможность использования в положении сидя и стоя, используя опцию смотки ремня.Подана заявка на патент на полезную модель.
