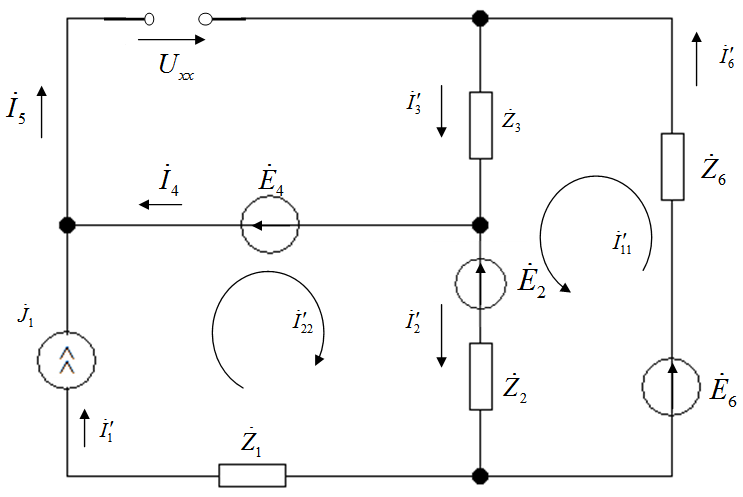

Рис.6 Схема замещения

Определим ток


Записать мгновенные значения тока и напряжения в первичной обмотке трансформатора и построить их волновые диаграммы.

,

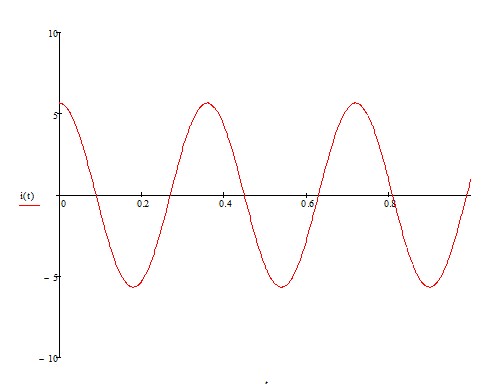

Рис.7 График i(t)

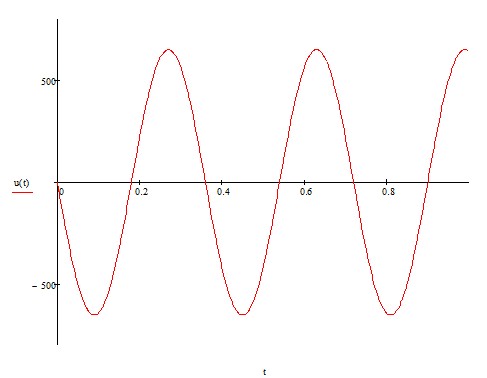

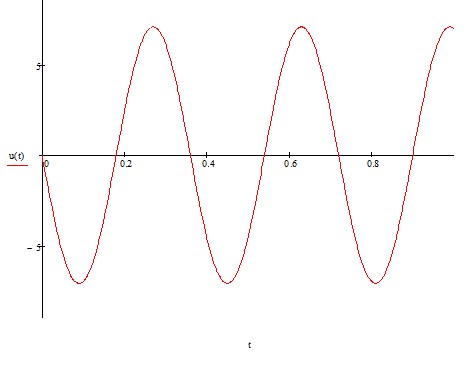

Рис.8 График U(t)

Определить значения Мnq, Мnp Lq, Lp ТР из условия, что индуктивность первичной обмотки L„ известна, U1= 5 В, U2 = 10 В. Коэффициент магнитной связи обмоток к следует выбрать самостоятельно в диапазоне: 0,5 < k < 0,95 (n, р, q, - номера индуктивностей Т1). Записать мгновенные значения u1 (t) и u2 (t) .

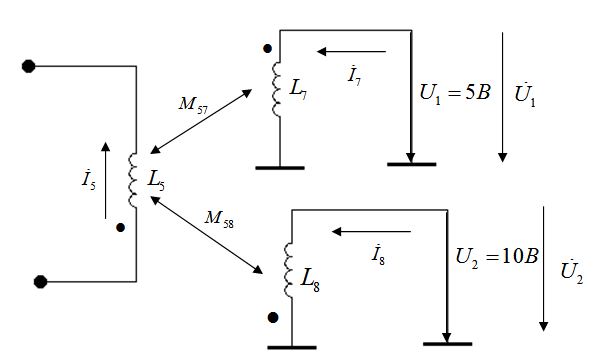

Схема трансформатора ИКГ (Рис. 7)

Рис.9

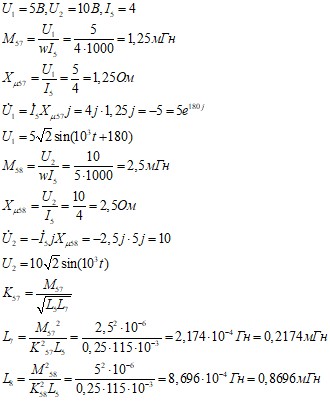

Выбираем

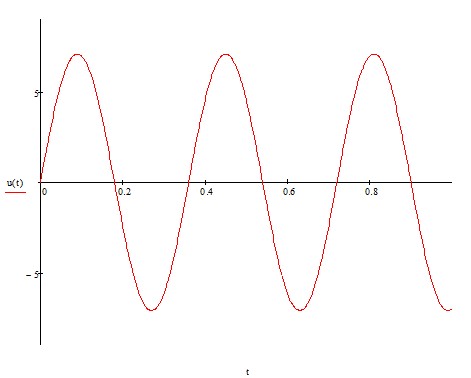

Рис. 10 График

Рис.11 График



Расчет установившихся значений напряжений и токов в четырехполюснике при  синусоидальном входном воздействии

2.1.        Рассчитать токи и напряжения в схеме четырехполюсника методом входного сопротивления (или входной проводимости).

Рис. 12

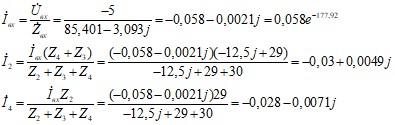

Определим токи в схеме

Определим выходное напряжение

2.2         Записать мгновенные значения uвх(t)=u1(t)=u3(t), определить сдвиг по фазе ц между выходным и входным напряжениями, а также отношение их действующих значений.

Отношение между входным и выходным напряжениями

2.3.        Определить передаточные функции W(s)=Uвых(s)/Uвх(s), W(jw)=Uвых/Uвх

Схема четырехполюсника в операторной форме (рис. 14)

Рис. 13

2.4.        Определить и построить амплитудно-частотную и фазочастотную характеристики. АЧХ И ФЧХ построить в диапазоне частот от 0 до 5000 1/с. Используя частотные характеристики, определить uвых при заданном uвх. Сравнить этот результат c результатом, полученным в п. 2.2

НЕ нашли? Не то? Что вы ищете?

Рис.14

Рис. 15

Определим напряжение на выходе зная передаточную функцию

Выполним проверку в показательной форме

Вывод:значение совпадает с полученным в пункте 2.2.

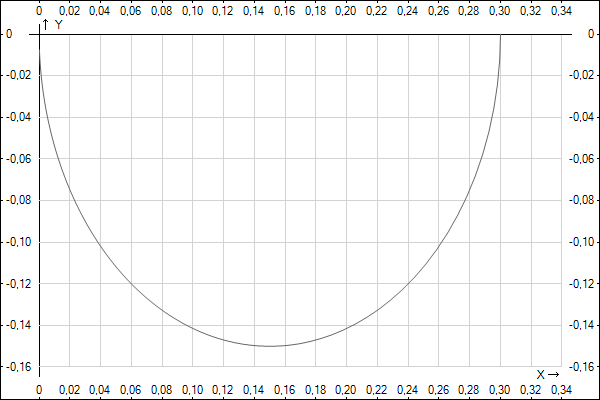

2.5. Построить годограф - линию семейства точек комплексной передаточной функции в диапазоне частот от 0 до ∞ на комплексной плоскости. Указать на годографе точки, соответствующие частотам 0,1000 1/с., ∞.



Рис. 16

Таблица 1

W

A

B

500

0.134

-1.1

0.06

-0.12

1000

0.073

-1.326

0.017

-0.071

3000

0.0006

-1.488

0.002

-0.025

5000

0.000007

-1.521

0.0001

-0.015

0

-1.570

0

0

3.        Расчет резонансных режимов в электрической цепи

3.1.        Включить в схему четырехполюсника реактивное сопротивление (индуктивность или емкость) таким образом, чтобы ивх и iex совпадали по фазе (режим резонанса напряжений). Определить значение параметра реактивного элемента, а также входное сопротивление, входной ток, добротность и ширину полосы пропускания резонансного контура.

Эквивалентная схема замещения четырехполюсника (рис. 17) и соответствующий колебательный контур (схема замещения четырехполюсника с внесенной катушкой)  (рис. 18)

Рис. 17 Эквивалентная схема четырёхполюсника

Включим индуктивность:

Рис. 18 Эквивалентная схема в режиме резонанса

Таким образом:

Ом

Добротность

Ширина полосы пропускания

4.        Расчет переходных процессов классическим методом

4.1.        Определить и построить переходную и импульсную характеристики четырехполюсника для входного тока и выходного напряжения.
Показать связь переходной и импульсной характеристик для выходного напряжения с передаточной функцией.


Входное воздействие uвх(t)=1(t) (см. рис. 19)

Рис.19

Рис.20

Определим P:

Определим начальные условия воздействия
При

При

Рис.21

Определим вынужденную состовляющую

Искомые функции будут иметь вид

Из этого следует

Переходные характеристики

Графики переходных характеристик
