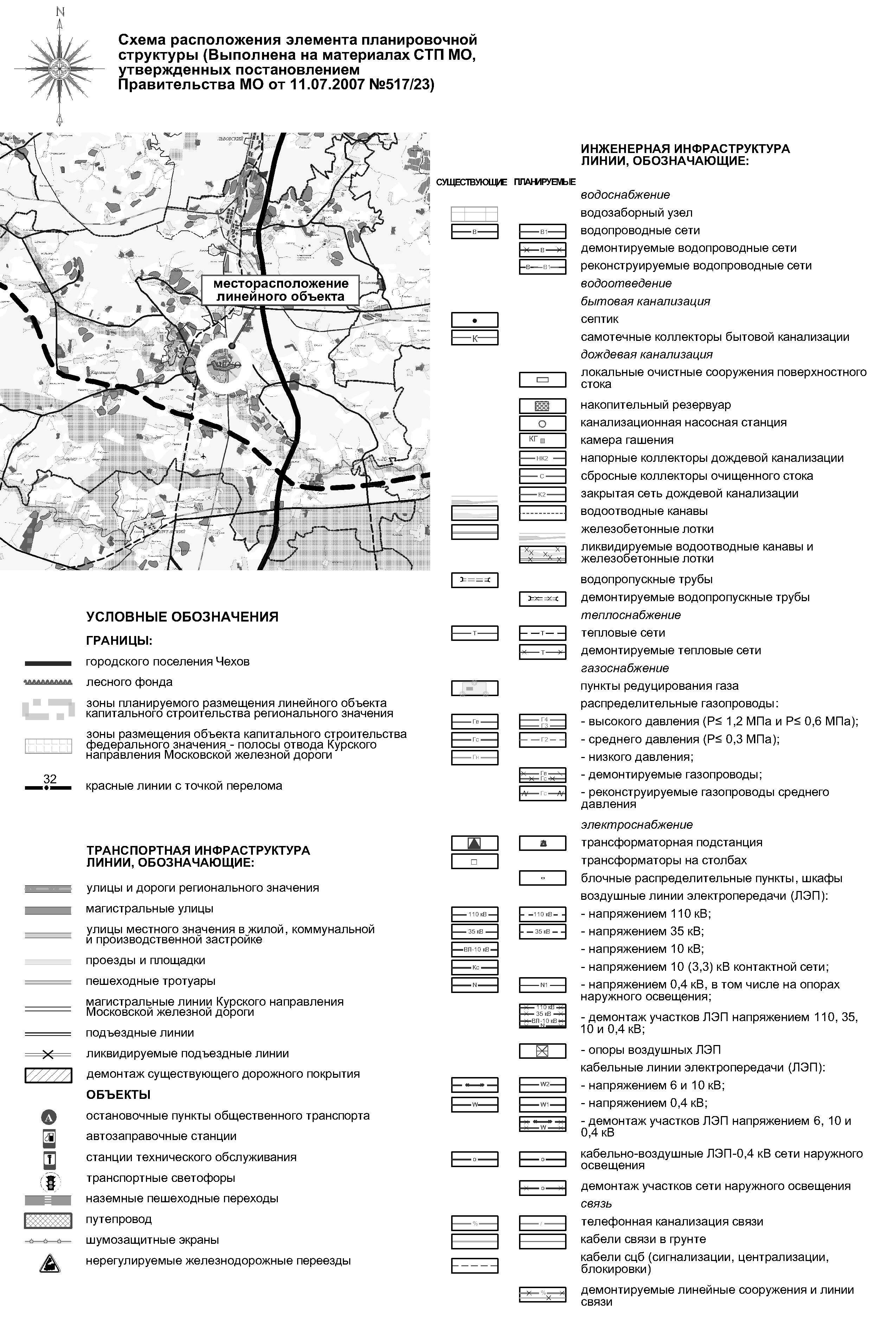

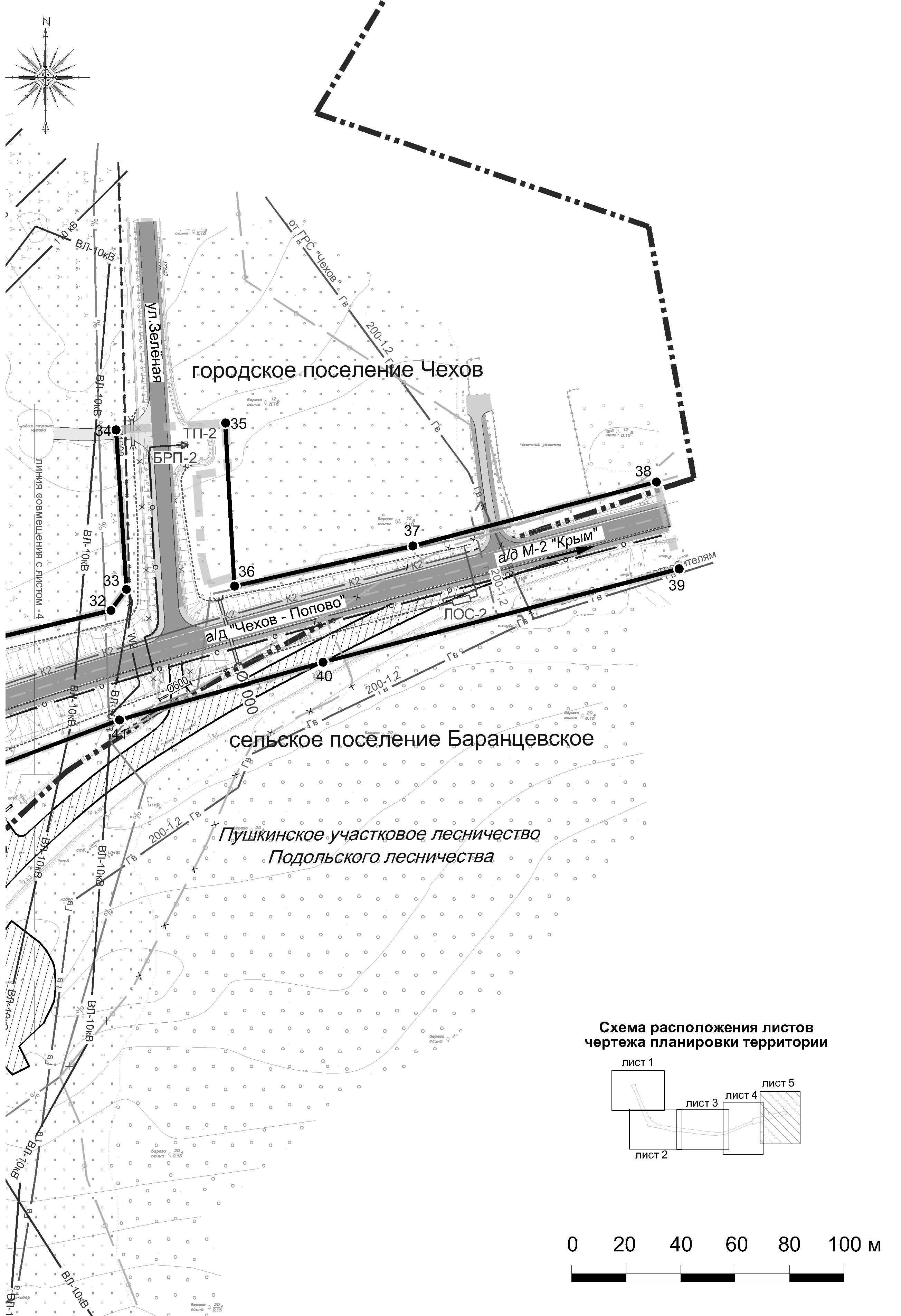

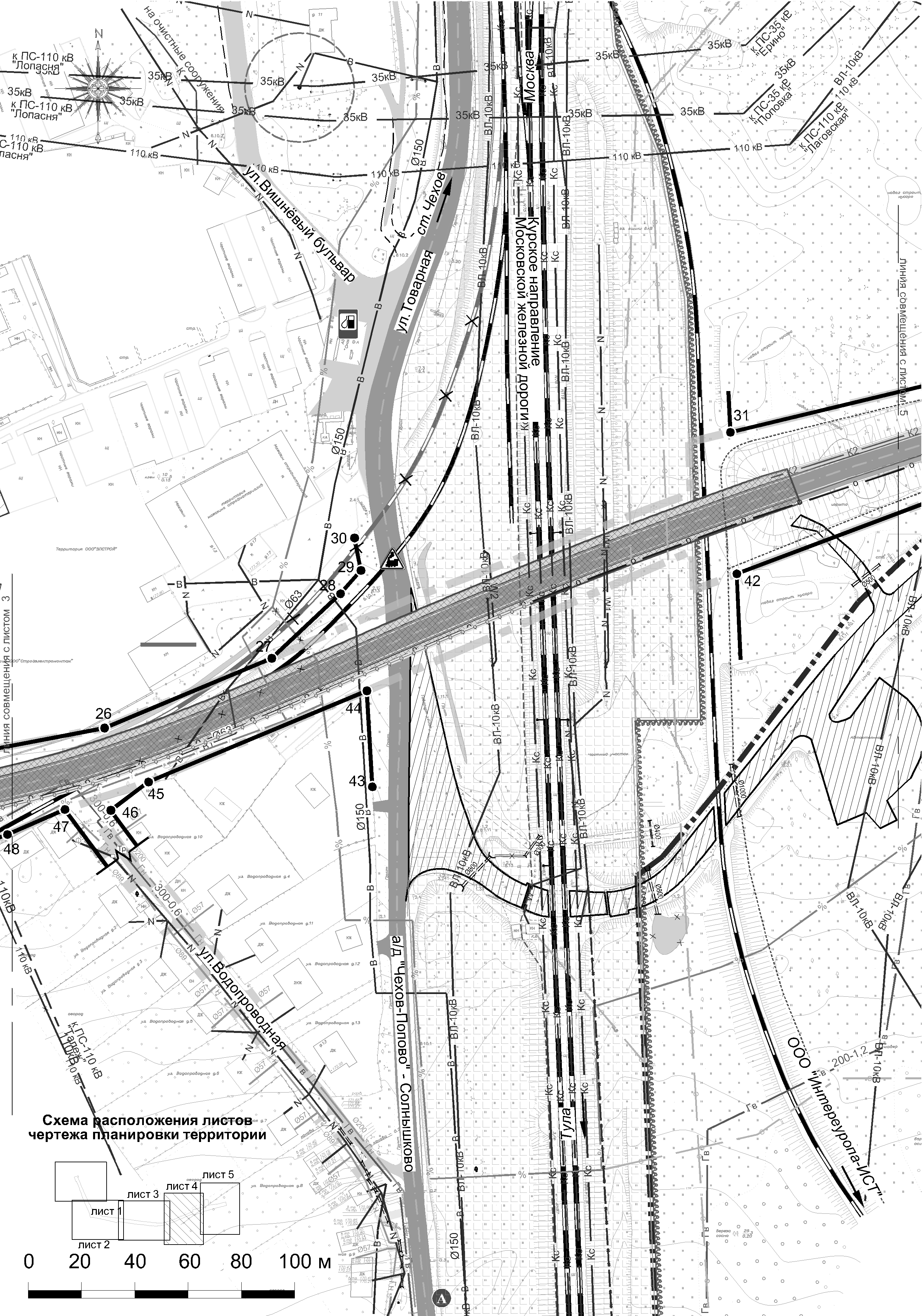

Чертеж планировки территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж планировки территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж планировки территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж планировки территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж планировки территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж планировки территории

Проект межевания территории

В проекте межевания территории для размещения путепровода определены границы формируемых земельных участков для размещения линейных объектов капитального строительства, в том числе автомобильных дорог, включающих элементы их обустройства.

Сведения по формируемым земельным участкам приведены в таблице 1. Номера формируемых земельных участков и номера поворотных точек их границ отображены на графическом материале «Чертеж межевания территории». Координаты поворотных точек границ формируемых земельных участков приведены в ведомости координат МСК-50 (таблица 2).

На чертеже межевания отображены границы зон с особыми условиями использования территории, влияющие на размещение линейного объекта капитального строительства, а также устанавливаемые от планируемых объектов, в том числе: охранные зоны линий связи; охранные зоны объектов электросетевого хозяйства;  охранные зоны газораспределительных сетей; охранные зоны тепловых сетей; первого пояса зоны санитарной охраны артезианских скважин.

Таблица 1

Ведомость формируемых земельных участков

Номер формируемого земельного участка	Назначение формируемого земельного участка	Площадь формируемого земельного участка, кв. м	Номера поворотных точек границ формируемых земельных участков
1	Под размещение линейного объекта –путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района	42338	1-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26-27-28-29-30-31-32-33-34-35-36-37-38-39-40-41-42-43-44-45-46-47-48-49-50-51-52-53-54-55-56-57-58-59-60-61-62-63-64-65-66-67-68-69-70-71-72
2	Под размещение линейного объекта –путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района	10098	73-74-75-76-77-78-79-80-81-82-83-84-85-86-87-88-89-90
3	Под размещение линейного объекта –путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района	3629	86-91-92-88-87
Итого	56065

Таблица 2

Ведомость координат

поворотных точек границ формируемых земельных участков

Номер точки	Координаты, м
X	Y
1	401027,05	2185740,81
2	401038,14	2185778,02
3	401028,84	2185781,72
4	401026,03	2185774,82
5	401022,01	2185776,44
6	401018,31	2185777,95
7	400948,62	2185806,21
8	400847,90	2185848,37
9	400802,92	2185870,18
10	400793,28	2185873,97
11	400773,90	2185883,47
12	400748,49	2185899,19
13	400730,61	2185902,23
14	400733,59	2185915,15
15	400723,73	2185917,46
16	400719,45	2185911,65
17	400712,80	2185917,93
18	400697,27	2185935,86
19	400683,63	2185955,27
20	400672,01	2185975,96
21	400659,55	2186013,36
22	400648,53	2186098,35
23	400628,10	2186249,05
24	400619,86	2186312,12
25	400608,04	2186412,63
26	400601,85	2186473,85
27	400600,65	2186510,01
28	400603,71	2186581,66
29	400613,75	2186634,57
30	400639,92	2186697,28
31	400654,96	2186732,26
32	400663,03	2186751,37
33	400637,65	2186756,05
34	400627,72	2186732,95
35	400593,53	2186651,02
36	400583,19	2186619,63
37	400573,78	2186598,09
38	400566,06	2186576,06
39	400560,74	2186553,33
40	400557,87	2186530,17
41	400558,34	2186500,80
42	400560,21	2186476,49
43	400563,21	2186453,47
44	400567,85	2186422,36
45	400572,29	2186395,86
46	400577,08	2186367,03
47	400584,20	2186337,14
48	400587,61	2186308,11
49	400597,65	2186231,26
50	400605,33	2186177,89
51	400605,41	2186146,79
52	400599,37	2186135,54
53	400612,86	2186088,97
54	400625,71	2186034,42
55	400635,49	2185986,69
56	400642,02	2185952,62
57	400649,03	2185915,88
58	400647,27	2185899,91
59	400670,52	2185888,99
60	400698,45	2185877,88
61	400741,80	2185860,37
62	400790,87	2185840,36
63	400796,48	2185838,35
64	400806,21	2185834,01
65	400821,04	2185828,65
66	400872,94	2185807,28
67	400895,57	2185797,94
68	400901,76	2185797,39
69	400913,71	2185792,59
70	400952,93	2185776,74
71	400986,38	2185763,34
72	400984,24	2185758,07
73	400724,67	2186869,38
74	400746,81	2186961,81
75	400754,55	2186967,54
76	400813,15	2186963,75
77	400815,69	2187003,95
78	400798,22	2187004,93
79	400796,59	2186993,36
80	400766,34	2186995,28
81	400756,47	2186997,58
82	400759,23	2187007,11
83	400755,75	2187007,30
84	400770,52	2187072,82
85	400794,02	2187162,46
86	400791,11	2187163,23
87	400763,12	2187079,87
88	400711,65	2186982,89
89	400706,58	2186964,95
90	400671,64	2186871,77
91	400762,09	2187170,83
92	400727,76	2187039,86

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

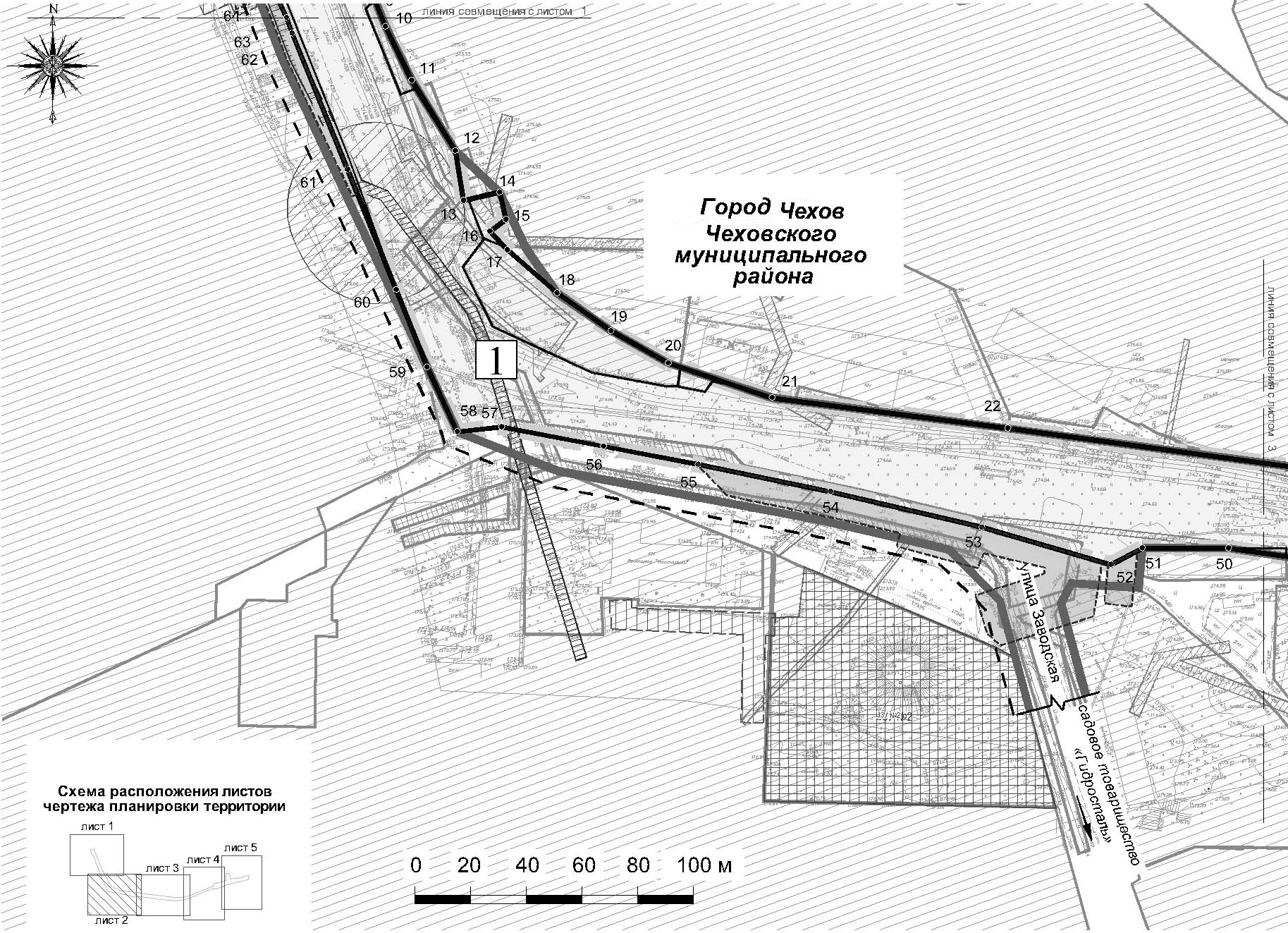

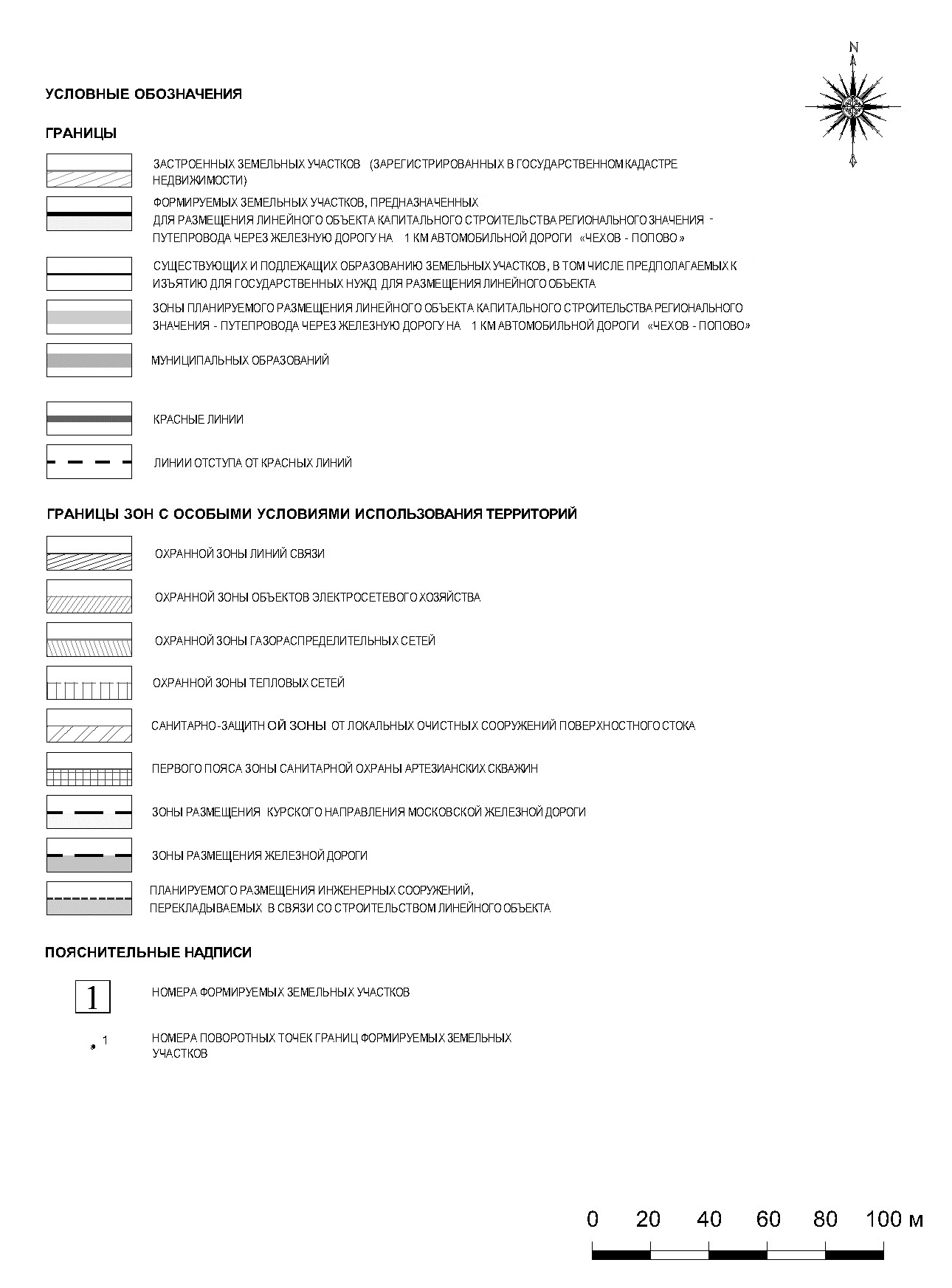

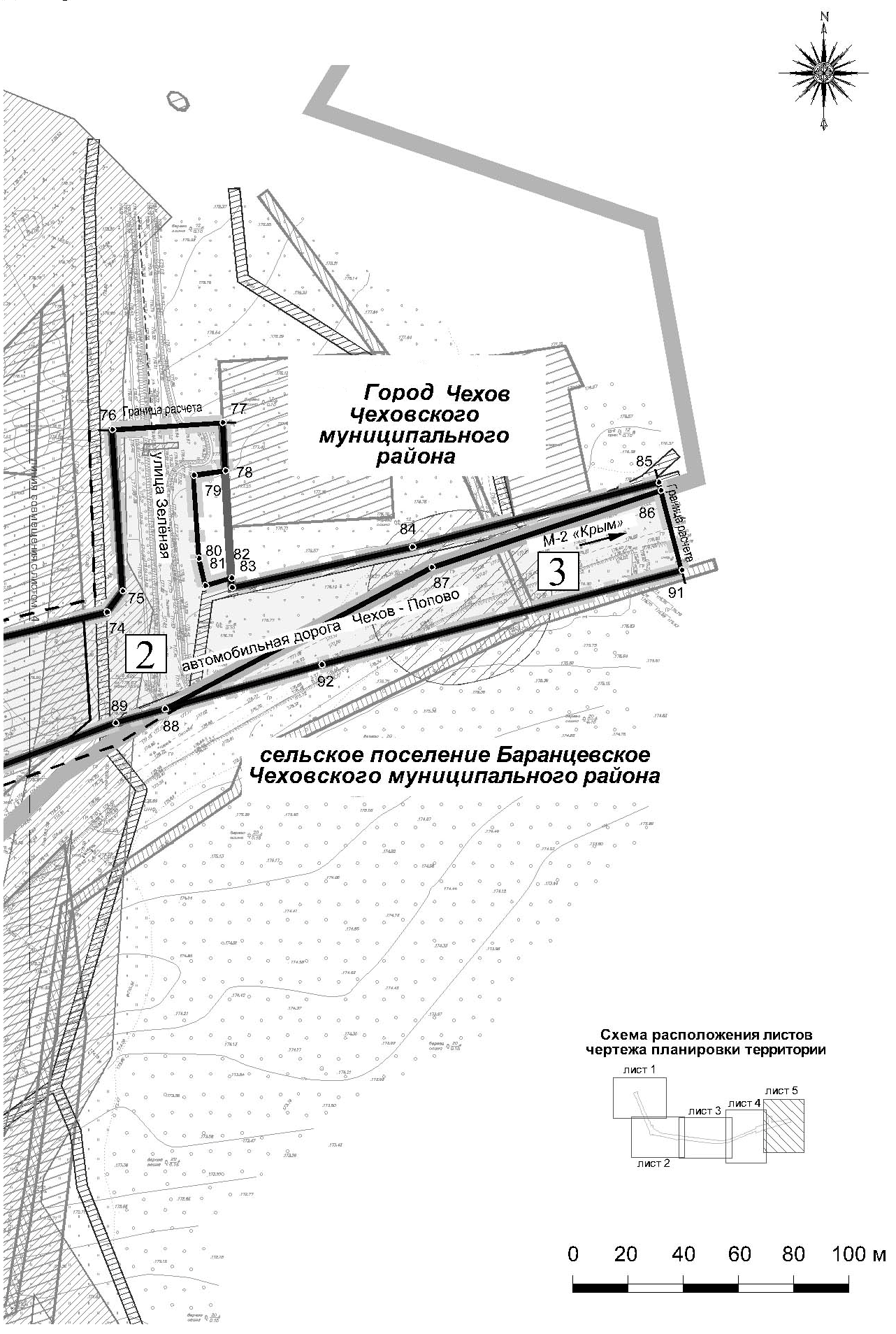

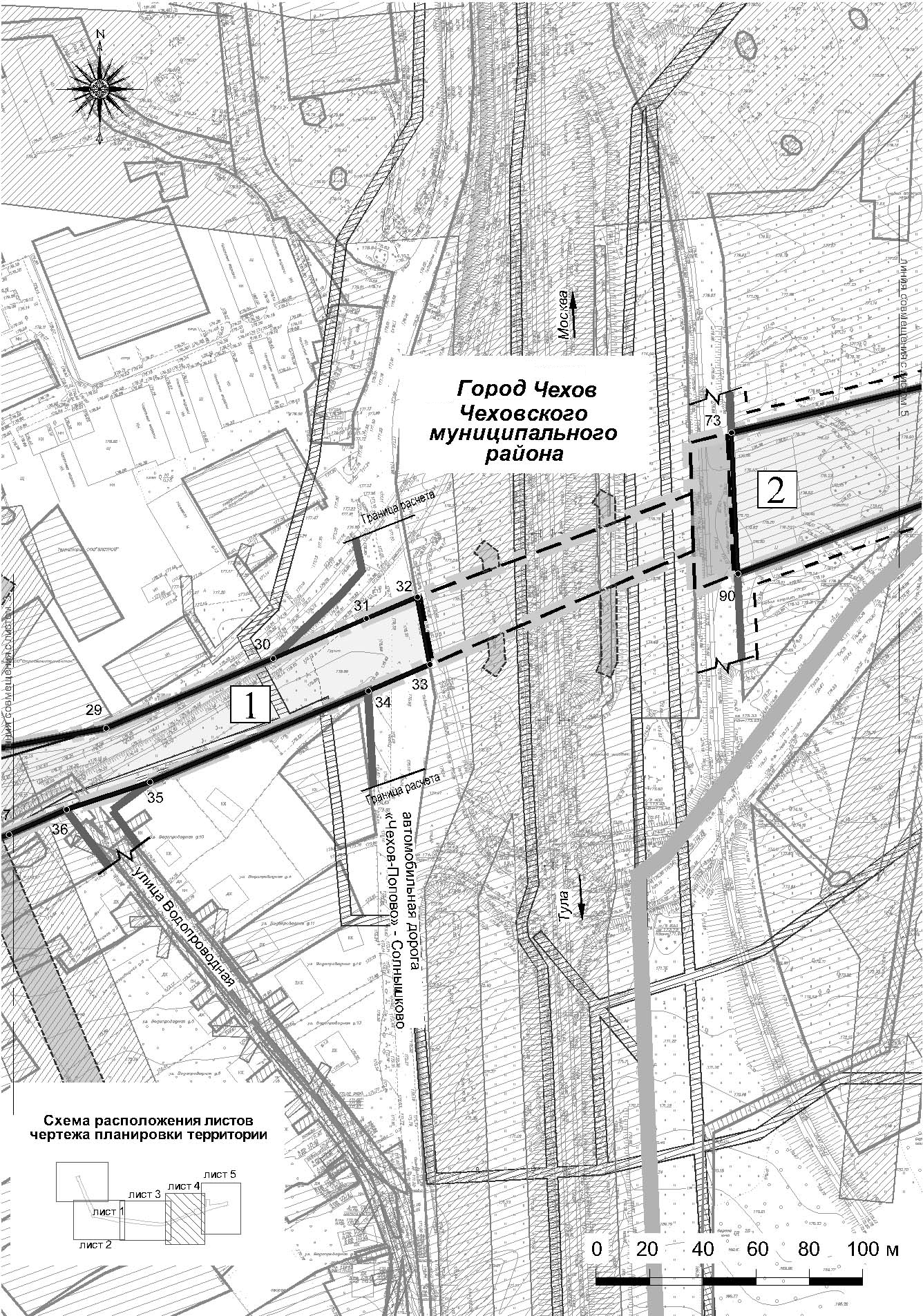

Чертеж межевания территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж межевания территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж межевания территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж межевания территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж межевания территории

Проект планировки территории для размещения линейного объекта капитального строительства – путепровода через железную дорогу на 1 км автомобильной дороги Чехов – Попово в городе Чехов Чеховского муниципального района

Чертеж межевания территории

1 Наименование в соответствии с постановлением Правительства Московской области 23.08.2013 № 000/35
«Об утверждении государственной программы Московской области «Развитие и функционирование дорожно-транспортного комплекса» - «Строительство путепровода через ж/д на 1 км автодороги «Чехов-Попово» (г. Чехов), Чеховский район»

2 Наименование в соответствии с постановлением Правительства Московской области 23.08.2013 № 000/35
«Об утверждении государственной программы Московской области «Развитие и функционирование дорожно-транспортного комплекса» - «Строительство путепровода через ж/д на 1 км автодороги «Чехов-Попово» (г. Чехов), Чеховский район»

3 утвержден Решением Совета депутатов города Чехова /11 «Об утверждении генерального плана городского поселения Чехов Чеховского муниципального района Московской области»
