ПМ 01 ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ, СЕТЕЙ  И СИСТЕМ.

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

по проведению лабораторных и практических

занятий

для специальности 140407 Электрические станции сети и системы.

базовый уровень

среднего профессионального образования

Невинномысск 2014

ОДОБРЕНА  Утверждаю

Председатель ЦПК  Начальник учебно-методического отдела Электротехнических  дисциплин  __________   ______________    «  »_______201  г.  «____»_____________201  г.

ПМ 01 ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ, СЕТЕЙ  И СИСТЕМ.

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

по проведению лабораторных и практических

занятий

МДК 01.01 Техническое обслуживание электрооборудования электрических станций, сетей и систем.

Изучение конструкции, технических параметров и изоляции коммутационных аппаратов и измерительных трансформаторов.

для специальности 140407 Электрические станции сети и системы.

базовый уровень

среднего профессионального образования

Выполнил преподаватель ГБОУ СПО «НЭТ»  .

Невинномысск 2014

Содержание

Пояснительная записка        4

Лабораторная работа №1        5

Лабораторная работа №2        8

Лабораторная работа №3        10

Лабораторная работа №4        11

Лабораторная работа №6        13

Лабораторная работа №7        15

Лабораторная работа №8        16

Лабораторная работа №9        18

Лабораторная работа №10        20

Пояснительная записка

Методические рекомендации по проведению лабораторных и практических занятий предназначены для закрепления теоретических знаний, полученных при изучении дисциплины «Техническое обслуживание электрооборудования электрических станций сетей и систем ».

Отработка профессиональных навыков в проведении основных работ по изучению конструкции, технических параметрови изоляции коммутационных аппаратов и измерительных трансформаторов. электрооборудования являются начальной стадией теоретического обучения будущих специалистов. Работы данного сборника содержат основные теоретические сведения, для качественного закрепления пройденного материала по МДК 01.01 Техническое обслуживание электрооборудования электрических станций, сетей и систем, а также сведения для выполнения  работ  по МДК01.01 электрооборудования в условиях максимально приближенных к реальным условиям.

Выполнение работ данного сборника позволяет студентам применять теоретические знания, полученные за время учебного процесса, в изучении конструкции, технических параметров и изоляции коммутационных аппаратов и измерительных трансформаторов. Соответственно прийти на третий курс подготовленными к изучению последующего материала, а затем и на предприятие подготовленными и грамотными специалистами своего профиля.

Лабораторные и практические занятия подготавливают студента к последующей практической деятельности. Для наиболее эффективного использования учебного времени, отводимые на лабораторные занятия, знакомство студентов с целью и содержанием занятий, а также подготовка бланков отчетов к ним проводятся заранее в виде домашнего задания.

Приведенные ниже описания лабораторных занятий следует рассматривать как методическое пособие для организации работы в лабораториях. Практические занятия могут быть адаптированы применительно к конкретным условиям и возможностям учебного заведения.

Обеспечение безопасности лабораторных занятий – основное условие их проведения. В учебной лаборатории должны быть вывешены правила безопасности, которые студенты обязаны соблюдать в процессе занятий.

Лабораторная работа №1

Тема: Производство эл. энергии на эл. станциях. Структурные схемы

Цель занятия: Изучить технологию производства эл. энергии на ТЭЦ. Изучить структурные схемы
ТЭЦ, ГРЭС, АЭС, ГЭС, ПС.

Логическая цель – Знать производство эл. энергии на станциях ТЭЦ, ГРЭС, АЭС, ГЭС. Различать структурные схемы вышеперечисленных станций.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

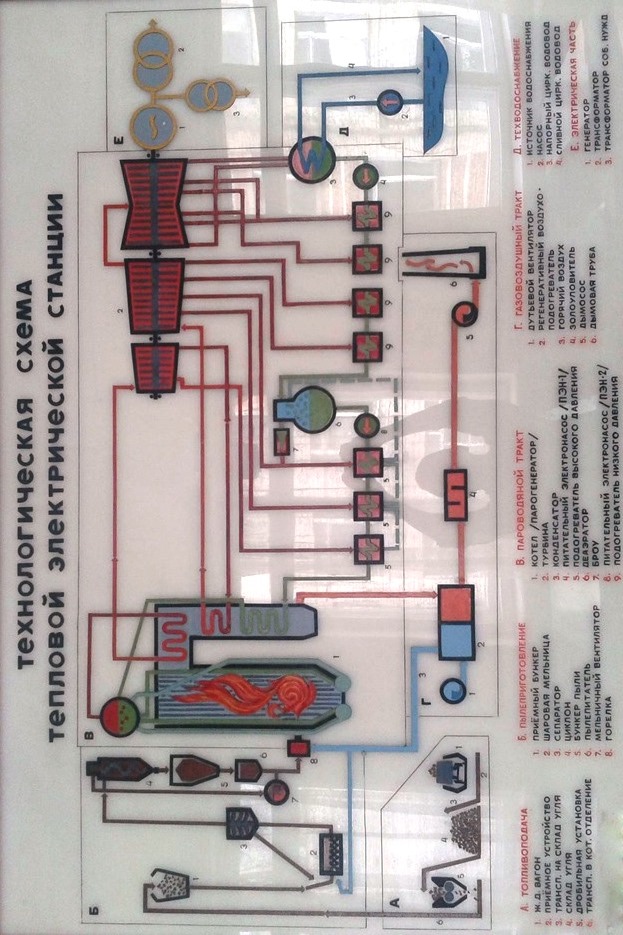

Технологическая схема получения эл. эн. на ТЭЦ и её описание. Структурные схемы ТЭЦ, АЭС, ГРЭС, ГЭС, ПС. Категории потребления эл. энергии. Вывод. Технологическая схема получения эл. эн. на ТЭЦ (см. рис 1.1) и её описание.

2. Структурные схемы ТЭЦ, АЭС, ГРЭС, ГЭС, ПС.

Структурные схемы служат для разработки более подробных и полных принципиальных схем, а также для общего ознакомления с работой электроустановки. На структурной схеме показываются основные функциональные части электроустановки и связи между ними. Структурная электрическая схема зависит от состава оборудования (числа генераторов, трансформаторов), распределение генераторов и нагрузки между РУ и связи между ними.

Структурные схемы ТЭЦ (рис 1.2):

показаны структурные схемы ТЭЦ. Если ТЭЦ сооружается вблизи потребителей эл. эн. U=6-10 кВ, то необходимо иметь РУ генераторного напряжения (ГРУ). Кол-во генераторов, присоединяемых к  ГРУ, зависит от нагрузки 6-10 кВ. На рис 1.2(а) два генератора присоединены к ГРУ, а один, как правило, более мощный, - к РУ высокого напряжения (РУ ВН). Линии 110-220 кВ, присоединённые к этому РУ, осуществляют связь с энергосистемой.

Если в близи ТЭЦ предусматривается сооружение энергоёмких производств, то питание их может осуществляться по ВЛ 35-110 кВ. В этом случае на ТЭЦ предусматривается РУ среднего напряжения (РУ СН), рис 1.2(б). Связь между РУ разного напряжения осуществляется с помощью трёхобмоточных трансформаторов или автотрансформаторов.

При незначительной нагрузке (6-10 кВ) целесообразно блочное соединение генераторов с повышающими трансформаторами без поперечной связи на генераторном напряжении, что уменьшает токи КЗ и позволяет вместо дорогостоящего ГРУ применять комплектное РУ для присоединения потребителей 6-10 кВ, рис 1.2(в). Мощные энергоблоки 100-250 МВт присоединяются к РУ ВН без отпайки для питания потребителей.

Структурные схемы КЭС, ГЭС, АЭС (рис 1.3):

Отсутствие потребителей вблизи таких ЭС позволяет отказаться от ГРУ. Все генераторы соединяются в блоки с повышающими трансформаторами. Параллельная работа блоков осуществляется на ВН, где предусматривается РУ (рис.1.3, а).

Если эл. эн. выдаётся на высшем и среднем напряжении, то связь между РУ осуществляется автотрансформатором связи (рис. 1.3, б) или автотрансформатором, установленном в блоке с генератором (рис. 1.3, в).

Структурные схемы подстанций рис. (1.4):

На ПС с двухобмоточными трансформаторами (рис. 1.4, а) эл. эн. от энергосистемы поступает в РУ ВН, затем трансформируется и распределяется между потребителями в РУ НН. На узловых подстанциях осуществляется связь между отдельными частями энергосистемы и питание потребителей (рис. 1.4, б). Возможно сооружение подстанций с двумя РУ среднего напряжения, РУ ВН и РУ НН. На таких подстанциях устанавливают два автотрансформатора и два трансформатора (1.4, в).

3. Категории потребления эл. энергии.

Все электроприёмники с точки зрения надёжности электроснабжения разделяют на 3 категории:

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.

Вывод: Изучили производство эл. энергии на эл. станциях. Структурные схемы.

Ответить письменно на контрольные вопросы:

Выбор структурных схем на ПС. Выбор структурных схем на ТЭЦ. Выбор структурных схем на КЭС.

Ответить устно на контрольные вопросы:

Технология производства эл. энергии на ТЭЦ. Технология производства эл. энергии на КЭС Технология производства эл. энергии на АЭС. Технология производства эл. энергии на ГЭС.

Лабораторная работа №2

Тема: Изучение конструкции параметров автоматов, контакторов и магнитных пускателей.

Цель занятия: Изучить конструкцию и параметры автоматов, контакторов и магнитных пускателей.

Логическая цель -  Научить студентов различать различные типы автоматов, контакторов и магнитных пускателей.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Привести типы технических данных автоматов. Привести типы технических данных контакторов. Привести типы технических данных магнитных пускателей. Вывод.

Технические данные автоматов:

Тип	Iном, А	Iном максимальных расцепителей, А	Отключающая способность, кА	Масса, кг
=220 В	~380 В	~500 В	~660 В
Максимальное значение	Ударное	Действующее	Ударное	Действующее	Ударное	Действующее
АП50Б-3МТ	63	1,6	0,5	0,5	0,3	0,5	0,3	0,4	0,24	1,3
63	4,0	10	6	6	3,5	1,7	1

Технические данные контакторов:

№ п/п	Тип	Iном, А	Uном, В	Pном, кВт	масса, кг
1	КТУ – 2А	63	380	32	64
2	КТП – 60 – 13	100	до 660	86,6	7

Технические данные пускателей:

№ п/п	Тип	Iном, А	Pдвиг., кВт	Uном, В	масса, кг
1	ПНВ	10	3	220	0,57
2	ПМЕ – 011М	4	1,5	до 380	0,65

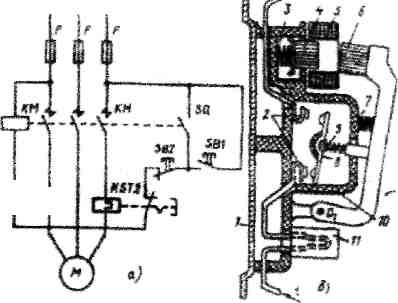

Магнитный пускатель:

ПАЕ a-электрическая схема  б-конструктивная схема

Ответить письменно на контрольные вопросы:

Назначение контакторов и магнитных пускателей Назначение автоматов, их виды. В каких из рассматриваемых аппаратов имеется дугогасительная камера?

Ответить устно на контрольные вопросы:

Как работает тепловое реле? Каковы особенности работы реверсивного магнитного пускателя? Зачем устанавливаются рубильники в цепи магнитного пускателя? Почему устанавливаются плавкие предохранители в цепи магнитного пускателя? В чём разница между контактором и магнитным пускателем? Почему линейный контакт  у рубильников обеспечивает малое переходное сопротивление? Каково назначение блок - контактов  у магнитных пускателей и контакторов?

Лабораторная работа №3

Тема: Изучение конструкции параметров разъединителей для внутренней и наружной  установки.

Цель занятия: изучить конструкции параметров разъединителей для внутренней и наружной установки. Изучить приводы разъединителей.

Логическая цель – Знать назначение и конструкцию разъединителей для внутренней и наружной установки.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

По рекомендуемой литературе изучить конструкции разъединителей и их приводов, ознакомиться с техническими параметрами Ознакомиться с конструкцией разъединителей и их приводов имеющихся в лаборатории. Вывод. Ответить на контрольные вопросы.

ПРИВЕСТИ ТАБЛИЦУ ТЕХНИЧЕСКИХ ДАННЫХ РАЗЪЕДИНИТЕЛЕЙ :

Технические данные разъединителей:

№	Тип	Uном, кВ	Наибольшее рабочее напряжение, U н раб кВ	Iном, А	Стойкость при сквозных токах КЗ	Масса, кг	Тип привода
главных ножей	заземляющих ножей
Предельный сквозной ток, кА	Ток термической стойкости, кА/ допустимое время его действия, с	Предельный сквозной ток, кА	Ток термической стойкости, кА/ допустимое время его действия, с

Для внутренней установки:

1	РВ-6/400УЗ	6	7,2	400	41	16/4	-	-	23	ПР-10; ПР-11
2	РВЗ-10/400 IУ3	10	12	400	41	16/4	41	16/1	31

Для наружной установки:

1	РОН-10К/5000У2	10	12	5000	180	71/4	-	-	105	ПНЧ
2	РНД-66/630 Т1	66	72,5	630	80	31,5/4	-	-	186	ПР-Т1

Ответить  письменно  на контрольные вопросы:

Назначение разъединителей Перечислить операции, которые можно производить разъединителями Как могут выполняться основные ножи разъединителей внутренней установки в зависимости от номинальных токов?

Ответить устно на контрольные вопросы:

Перечислить виды заземляющих ножей у разъединителей Назначение заземляющих ножей. Требования, предъявляемые к контактной системе разъединителей внутренней установки. Чем отличается  разъединитель типа РВФ от типа РВ или РВЗ? Когда в закрытом распределительном устройстве применяется разъединитель? Назначение магнитного замка, его устройство. Расшифровать марку разъединителя типа РВК-20/1200. Как выполнена блокировка рабочих (основных) и заземляющих ножей? Требования, предъявляемые к контактной системе разъединителей наружной установки. Какие типы приводов применяют для разъединителей наружной и внутренней установки? Какие типы приводов применяют для разъединителей 330 кВ и выше? Преимущества и недостатки разъединителей типа РПН-500 по сравнению с разъединителями других типов? Как выполнен заземляющий нож у разъединителя РПН-500? Чем отличается типа РВН от разъединителя типа РНД?

Лабораторная работа №4

Тема: Изучение конструкции и параметров выключателей нагрузки и предохранителей выше 1000В.

Цель занятия: Изучение устройств и взаимодействия частей приводов выключателей,  ознакомление с техническими параметрами приводов выключателей.

Логическая цель – Изучить устройства привода и их взаимодействие с выключателями.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Ознакомиться с техническими данными и изучить конструкцию приводов, имеющихся в лаборатории Привести технические данные приводов.

Таблица 2 - Типы и технические данные контакторов.

№ п. п.	Тип выключателя	Тип привода	Напряжение, кВ	Номинальный ток, А	Номинальный ток отключения, А	Наибольший ток отключения, А	Ток термической стойкости, кА/допустимое время его действия, с	Ток отключения активный, А	Собственное время отключения, с	Время включения, с
номинальное	наибольшее рабочее
1	ВНР-10/400-10У3	ручной	10	12	400	400	800	10/1	400	…	…
2	ВНПу-10/400-10зУ3	пружинный	10	12	400	400	800	10/1	400	...	...
3	КАГ-24-30/30000У3	пневматический	24	…	30000	30000	…		111	0,15	0,24

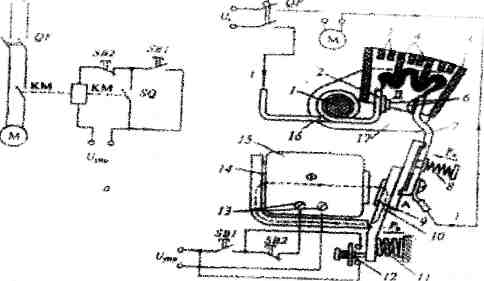

Эскиз кинематической схемы одного из приводов.

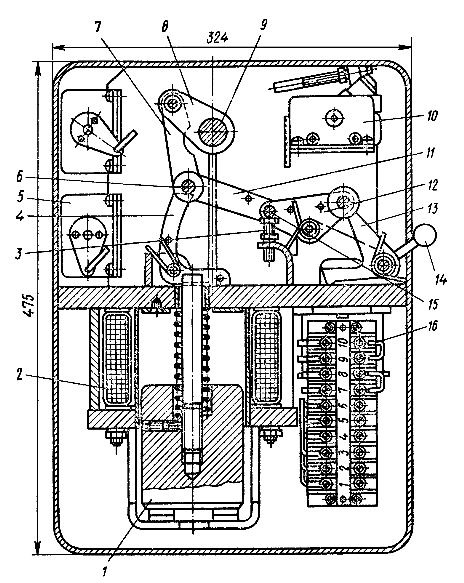

Схема электромагнитного привода ПЭ-11:

Сердечник Катушка Регулировочный винт Удерживающая защёлка Сигнально блокировочные контакты Оси Системы рычагов Системы рычагов Вал привода Блок контакты Системы рычагов Системы рычагов Собачка Рукоятки (кнопки) Оси Отключающие электромагниты

Ответить  письменно  на контрольные вопросы:

Назначение привода. Какие силы преодолеваются приводом при включении выключателя? Почему происходит недовключение выключателя?

Ответить устно на контрольные вопросы:

  Достоинства и недостатки различных типов приводов. Какие требования предъявляются к различным типам приводов? Каково назначение и как выполнен механизм свободного расцепления у приводов типов ПЭ-21, ПЭ-67 ? Почему не допускается длительное протекание тока в электромагнитах приводов и как это достигается? Лабораторная работа №5

Тема: Изучение конструкции и параметров маломасляных выключателей.

Цель занятия: Изучение конструкции и параметров маломасляных выключателей.

Логическая цель – Знать конструкцию маломасляных выключателей, их достоинства.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Изучить конструкцию маломасляных выключателей по учебнику. Ознакомиться с параметрами выключателей и заполнить Таблицу 1.

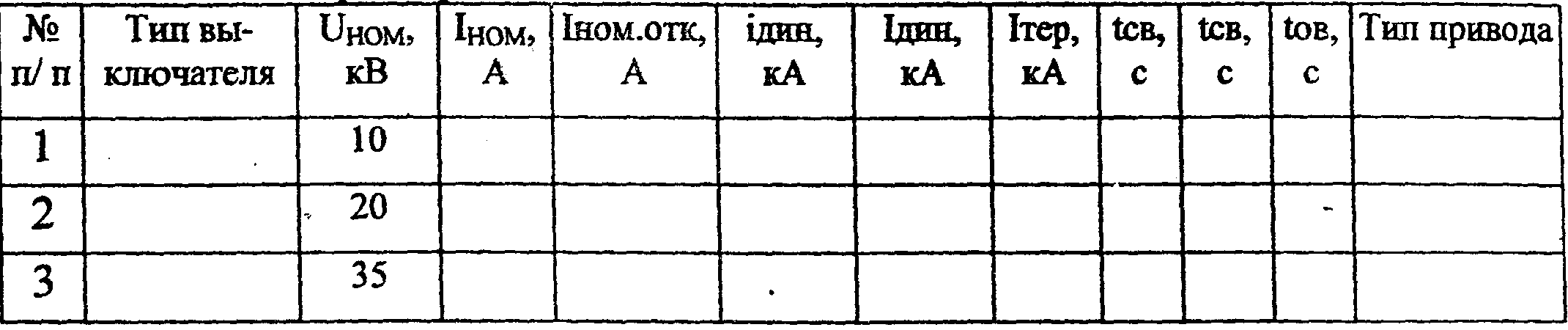

Таблица 1 - Параметры маломасляных выключателей.

Произвести внешний осмотр выключателей находящихся в лаборатории. Изучить конструкцию дугогасительной камеры, имеющейся в лаборатории.

Ответить на контрольные вопросы:

  1. Назначение маломасляных выключателей.

  2. Требования, предъявляемые к выключателям.

  З. Что такое номинальный ток отключения выключателя?

Ответить устно на контрольные вопросы.

  1. В каких установках применяют маломасляные выключатели? Объяснить почему.

  2. Почему контакты рабочего контура расположены снаружи?

  3. Начертить схему прохождения тока нагрузки через полюс выключателя.

  4. Для чего дугогасительные контакты покрывают дугостойкой металлокерамикой?

  5. К чему приводит загрязнение масла?

  6. Назначение подогревателей для маломасляных выключателей наружной установки.

  7. К каким нежелательным последствиям приводит большая разновременность включения контактов?

  8. Почему в выключателях серии МГУ и МГ применяют два бочка на фазу?

  9. Достоинства маломасляных выключателей?

  10. Недостатки маломасляных выключателей?

  11. Почему для включения выключателя необходимо затрать большие усилия, чем при отключении?

  12.Какие части выключателя находятся под напряжением?

Лабораторная работа №6

Тема: Изучение конструкции и параметров воздушных выключателей.

Цель занятия: Изучение конструкции и принципа действия воздушных выключателей и ознакомление с их техническими характеристиками.

Логическая цель – Знать конструкцию, принцип действия, достоинства и недостатки воздушных выключателей.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Изучить конструкцию воздушных выключателей по учебнику. Ознакомиться с их техническими характеристиками и параметрами. Ознакомиться на действующем образце с конструктивными особенностями воздушных выключателей. Составить таблицу технических данных указанных преподавателем типов воздушных выключателей.

Таблица 1. Технические данные воздушных выключателей.

№ п/п	Тип выключателя	Uном, КВ	Iном, А	Iном. откл., А	iдин, КА	Iдин, КА	iтер,	tсв, c	tсв, c	tов, с	Тип привода
1
2
3

Эскиз воздушного выключателя. Рис. 1:

Ответить письменно на контрольные вопросы:

Назначение воздушных выключателей. Назначение шунтирующих сопротивлений. Назначение омических и емкостных делителей напряжений.

Ответить устно на контрольные вопросы:

Под каким давлением подается сжатый воздух из резервуара в камеры гасительных устройств воздушных выключателей? Для чего воздух, подаваемый в воздушные выключатели, предварительно осушают? Назначение отделителя в воздушных выключателях. Конструктивные особенности выключателей серии ВВБ. Что даёт изоляция от земли резервуара сжатого воздуха в выключателях серии ВВБ? Достоинства выключателей этой серии. Что смонтировано в шкафу управления полюсом воздушного выключателя? Преимущества выключателей серии ВНВ в подвесном исполнении.

Лабораторная работа №7

Тема: Изучение конструкции и параметров электромагнитных и вакуумных выключателей.

Цель занятия: Изучение конструкции и принципа действия электромагнитных и вакуумных выключателей и ознакомление с их техническими характеристиками.

Логическая цель – Изучить конструкцию вакуумных выключателей, принцип действия, достоинства и недостатки.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Изучить конструкцию электромагнитньк и вакуумных выключателей по учебнику, ознакомиться с их техническими характеристиками и параметрами Ознакомиться на действующем образце с конструктивными особенностями электромагнитных и  вакуумных выключателей Составить таблицу технических данных указанных пре­подавателем типов электромагнитньгх и вакуумных выключателей

Таблица 1. Технические данные электромагнитных и вакуумных выключателей.

№ п/п	Тип выключателя	Uном, КВ	Iном, А	Iном. откл., А	iдин, КА	Iдин, КА	iтер,	tсв, c	tсв, c	tов, с	Тип привода
1
2
3

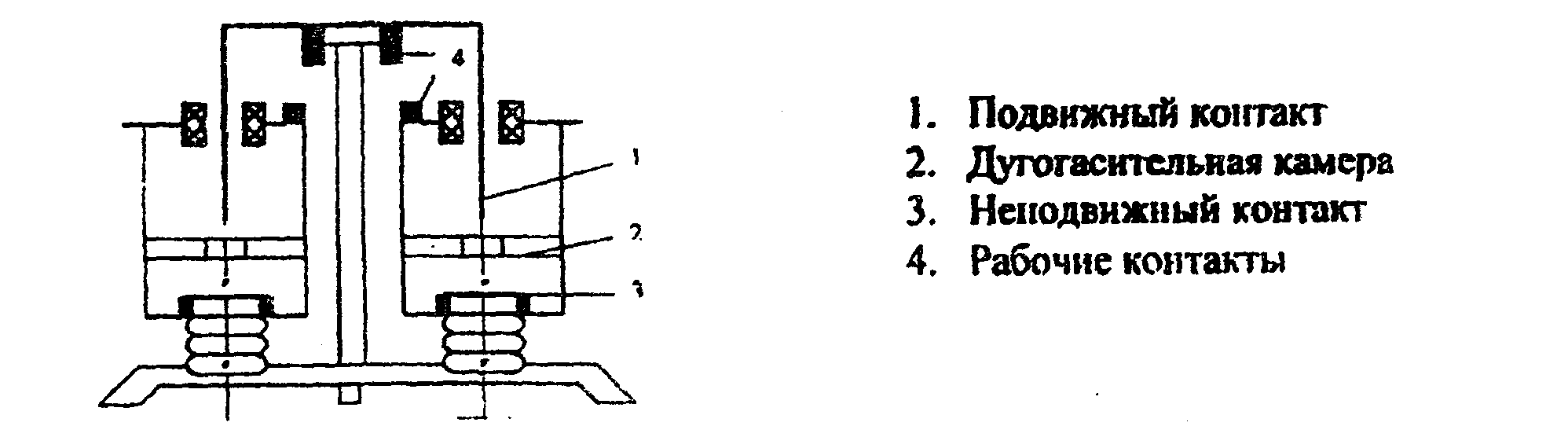

Эскиз электромагнитного выключателя(рис. 1) и эскиз дугогасительной камеры вакуумного выключателя(рис. 2).

рис. 1рис. 2

Ответить письменно на контрольные вопросы:

Область применения электромагнитных и вакуумных выключателей. Достоинства электромагнитных и вакуумных выключателей. Недостатки электромагнитных и вакуумных выключателей.

Ответить устно на контрольные вопросы:

Назначение электромагнитных и вакуумных выключателей. Конструктивные части электромагнитных и вакуумных выключателей. Как осуществляется гашение дуги в электромагнитных и вакуумных выключателях? Почему электромагнитные выключатели допускают частые включения и отключения?

Лабораторная работа №8

Тема: Изучение конструкции и параметров элегазовых выключателей.

Цель занятия: Изучить конструкцию и параметры элегазовых выключателей.

Логическая цель – Знать конструкцию, принцип действия, достоинства и недостатки элегазовых выключателей.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Ознакомиться с конструкцией и параметрами элегазовых выключателей. Привести номинальные параметры элегазовых выключателей.

Таблица 1. Номинальные параметры элегазовых выключателей.

Тип	Номинальное напряжение Uном, кВ	Номинальный ток I, А	Номинальный ток отключенияIоткл, кА	Предельный сквозной ток, начальное действующее значение периодической составляющей Iпр. скв., А	Номинальный ток включения Iвкл, кА, начальное действующее значение периодической составляющей	Ток термической стойкости Iтер, кА	Полное время отключения tоткл, с
1
2

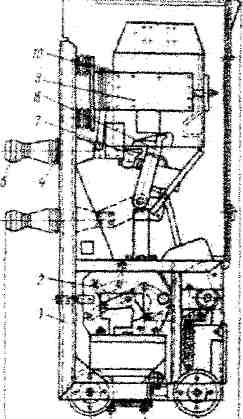

Эскиз элегазового выключателя.

1 - Ввод

2 – Трансформатор тока

3 – Бак с контактной и дугогасительной системой.

4 – Коробка механизма

5 – Клапан

6 – Сигнализатор давления

7 – Клеммная коробка

  8 – Подогрев

  9 – Шкаф с приводом

Ответить письменно на контрольные вопросы:

Достоинства и недостатки элегазовых выключателей. Принцип действия дугогасительного устройства в элегазовых выключателях. Расшифровка маркировок элегазовых выключателей?

Ответить устно на контрольные вопросы:

На какие напряжения выпускаются элегазовые выключатели? Устройство элегазового выключателя. Серия баковых выключателей.

Лабораторная работа №9

Тема: Изучение конструкции и параметров трансформаторов тока для внутренней и наружной установки.

Цель занятия: Изучение конструкции и параметров трансформаторов тока.

Логическая цель – Знать конструкцию и параметры трансформаторов тока для внутренней и наружной установки.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Ознакомиться с конструкцией и параметрами трансформаторов тока, имеющихся в лаборатории. Привести номинальные параметры трансформаторов тока.

Таблица 1. Номинальные параметры трансформаторов тока Uном выше 1кВ для внутренней и наружной установки.

n/n	Тип	UHOM, кВ	Ihom, A	Z2нoм, Ом	Эл. дин. стойкость	Терм. стойкость
I1	I2	0,5	1	3	10 Р	Кд	iдин. к А	Кт	lt/tT. кА|с
Внутренняя установка
1
2
Наружная установка
1
2

Таблица 2. Номинальные параметры трансформаторов тока встроенных в выключатели.

n/n	Тип	Uном, кВ	Iном, А	Z2ном, ОМ	It. кА	tt, c	Тип выкл.	Кол-во ТТ на выкл.
I1	I2	0,5	1	3	10
1
2

Таблица 3. Номинальные параметры трансформаторов тока встроенных в силовые трансформаторы.

n/n	Тип	Uном, кВ	Iвкл.	Кт при I2ном	Z2  нom, Ом при I2 ном-1 А/ I2 ном=5А  к. тассс точности	К1	tT, c	Кол-во ТТ на од ном вво де	Ном пред- кратное
IA/5A	0,5	1	3	10
1
2

Таблица 4. Номинальные параметры трансформаторов тока нулевой последовательности.

n/n	Тип	Uном, кВ	Iном	Цепь подмагничивания	It, кА	iдин, кА	Наиб. Диаметр охват, кабеля, мм
Uном, кВ	S, ВА	10с	4с	1с
1
2

Эскиз трансформатора тока.

Рисунок - 1 Трансформатор тока ТПЛ-IО с двумя  магнитопроводами

1- Магнитопровод

2 – Вторичная обмотка

3 – Первичная обмотка

4  - Вывод первичной обмотки

5-  Литой эпоксидный корпус

Ответить письменно на контрольные вопросы:

Назначение измерительных трансформаторов тока. Что понимают под номинальной нагрузкой трансформатора  тока в данном классе точности? Сколько сердечников имеет ТТб-10кВ, ТНФ-35, ТНФ-11О. ТНФ-220?  Что даёт совмещение в одном ТТ  двух и  более  сердечников?

Ответить устно на контрольные вопросы:

От чего зависят погрешности трансформатора тока? Какие классы точности имеют трансформаторы тока и область их применения? Что значит цифра класса, например-3? Почему трансформаторы тока не должны работать с разомкнутой вторичной обмоткой? Начертить векторную диаграмму токов и магнитных потоков. Из чего складывается вторичная нагрузка? Преимущества и недостатки литых трансформаторов тока типа ТПЛ. Для чего заземляется вторичная обмотка трансформатора тока? В каких выключателях и силовых трансформаторах выполняются встроенные трансформаторы тока? Как изменить коэффициент трансформации встроенных трансформаторов? Как определить вторичную нагрузку трансформатора тока, если известен вторичный ток и сопротивление вторичной цепи? Сколько витков должна иметь вторичная обмотка трансформатора тока типа ТПОЛ-600/5?  10 Как изменится работа трансформатора тока если вторичная нагрузка превысит допустимую  нагрузку  для  данного класса точности? Перечислить основные виды трансформаторов тока на напряжение кВ. Объяснить принцип действия и устройство каскадных трансформаторов тока и начертить схему.

Лабораторная работа №10

Тема: Изучение конструкции и параметров измерительных трансформаторов

напряжения внутренней и наружной.

Цель занятия: Изучение конструкции и параметров трансформаторов напряжения.

Логическая цель – Знать конструкции и параметры трансформаторов напряжения.

Воспитательная цель - научить студентов работать в группе, выбирать правильные технические решения, аккуратно составлять отчёт.

План работы:

Изучить конструктивные особенности и параметры имеющихся в лаборатории трансформаторов напряжения Привести таблицу номинальных параметров трансформаторов напряжения

Таблица 1. Номинальные параметры трансформаторов напряжения.

№ п/п	Тип	Uhom кВ	Uhom. обмоток, В	Snorn, BA в класса точности	Shom. BA доп. обмот.	Схема соединен ия
			Пер- вич.	Втрич. основн.	Вторич. Допол.	0,2	0,5	1	3
I
2
3

Эскиз трансформатора напряжения нкф.

а-схема, б-конструкция;

1 - вывод ВН

2 - маслорасширитель

3 - фарфоровая рубашка

4 - основание

5 - коробка выводов

Ответить письменно на контрольные вопросы:

От чего зависит погрешность ТН? Что понимают под номинальной и предельной мощностью трансформатора напряжения? Назначение свободных стержней в трансформаторе типа НТМИ?

Ответить устно на контрольные вопросы:

Каких классов точности изготовляют трансформаторы напряжения? Какие трансформаторы напряжения применяются в схемах контроля изоляции и почему? В каких случаях необходимо заземлить у трансформаторов напряжения нулевой вывод первичной обмотки? Какие аппараты и приборы устанавливаются в цепях трансформатора напряжения? Почему трансформаторы напряжения в установках 110-220кВ и выше включаются без предохранителя? Для каких цепей у трансформаторов типа ЗНОМ выполняются две вторичные обмотки? Изложить принцип устройства каскадных трансформаторов напряжения. Преимущества и недостатки каскадных трансформаторов напряжения и область их применения. Почему в группе из трёх каскадных трансформаторов напряжения нулевой вывод обмоток высшего напряжения должен быть заземлён. Перечислить основные типы и конструкции трансформаторов напряжением до 35 кВ. перечислить основные типы и конструкции трансформаторов напряжением 110 кВ и выше. Изложить принцип устройства и работы трансформатора типа НДЕ.
