Схема проводки квартиры в панельном дом

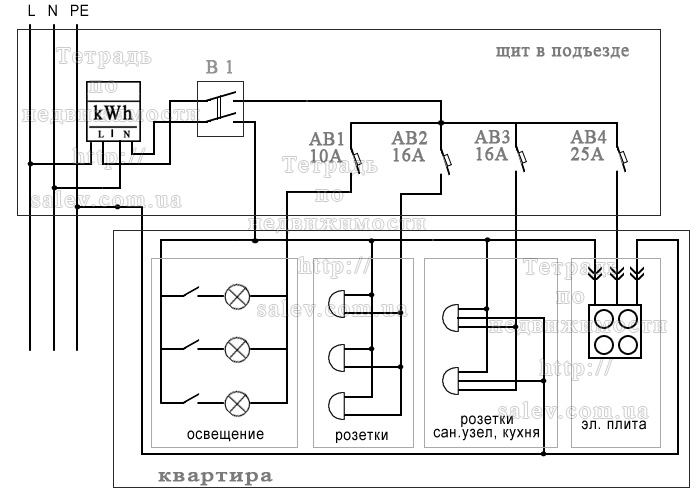

Электрический схема 3 х комнатной квартиры панельного дома
Критерии оценки
теоретической подготовленности студентов
по темам 1.1.-1.2. Раздел 1 «Схемы включения люминесцентных светильников
Оценка | Полнота, системность изложения материала |
«5» | Схема выполнена, в системе, в соответствии с требованиями ЕСКД. |
«4» | Схема выполнена, в системе, в соответствии с требованиями ЕСКД. с не существенными ошибками. |
«3» | Схема выполнена, в системе, в соответствии с нарушениями требований ЕСКД. |
«2» | Схема выполнена не правильно, имеются технические ошибки или схема работать не будет |
«Схемы включения светильников с лампами накаливания»
Входной контроль знаний
По теме: «Монтаж электропроводки в кабельных каналах»
Проверка знаний
№ | Вопросы | Ответы |
1 | К какому типу относится электропроводка в кабельных каналах? | К открытым |
2 | Какой инструмент необходимо иметь, чтобы произвести монтаж электропроводка в кабельных каналах? | - пассатижи; - круглогубцы; - отвертка; - пресс-клещи для снятия изоляции; - тест «монтаж электропроводки в кабельных каналах» - Критерии оценок - провод ПВС, кабель ВВГ 3х2,5 - наконечники, СИЗ, колодки, перфоратор, шуруповерт, - отвес, уровень |
3 | Чтобы выбрать размер кабельного канала, какие параметры необходимо знать? | Сколько жил кабеля будет уложено в канале, какого сечения кабель, где будет выполнена распайка: в канале или ответвительной коробке. |
4 | Какие дюбеля будите применять для крепления канала и на каком расстоянии они устанавливаются? | Для кабель-каналов шириной до 70 мм применяем дюбеля диаметром 6 мм, выше 60 мм -8 мм, т. к. чем выше вес уложенного кабеля, тем диаметр дюбеля применяют больше. |
5 | Каким сверлом будете сверлить отверстие под дюбель в кирпичной стене, в ж/бетонной, в деревянной | сверло с победитовой напайкой для стен из кирпича, ж/бетонна, сверло по дереву. |
6 | Каким образом будите вворачивать саморезы? | С помощью шуруповерта или отвертки |
7 | Для чего применяют уровень и отвес? | Для точной разметки линий под монтаж кабель-каналов |
8 | С помощью какого прибора можно проверить правильность подключения и распайку проводов | С помощью мегомметра |
Входной контроль знаний
По теме: «Монтаж электропроводки в стальных и пластмассовых трубах»
№ | Вопросы | Ответы |
1 | К какому типу относится электропроводка в стальных и пластмассовых трубах.? | К открытым |
2 | Какой инструмент необходимо иметь, чтобы произвести монтаж электропроводка в стальных и пластмассовых трубах? | - пассатижи; - круглогубцы; - отвертка; - пресс-клещи для снятия изоляции; - тест «монтаж электропроводки в кабельных каналах» - Критерии оценок - провод ПВС, кабель ВВГ 3х2,5 - наконечники, СИЗ, колодки, перфоратор, шуруповерт, - отвес, уровень |
3 | Чтобы выбрать размер трубы, какие параметры необходимо знать? | Сколько жил кабеля будет уложено в канале, какого сечения кабель, где будет выполнена распайка: в канале или ответвительной коробке. |
4 | Какие комплектующие изделия будите применять для крепления канала и на каком расстоянии они устанавливаются? | Для стальных труб - Стальные хомуты Стальные накладки, Двух и однолапковые скобы, Полиэтиленовые заглушки, Муфты, Вводные патрубки |
5 | Достоинства винипластовых труб | Винипласт водостоек и негорюч, обладает высокой механической прочностью, хорошо обрабатывается на металлорежущих станках, сваривается и склеивается, химически стоек к воздействию агрессивных сред.. |
6 | Недостатки винипластовых труб | Недостатки винипласта: слабая сопротивляемость удару, низкая теплостойкость, хрупкость при температуре ниже нуля и большой коэффициент линейного расширения |
7 | Какой должна быть температура помещения, где прокладывается электропроводка в пластмассовых трубах? | Температура окружающей среды в помещениях, где прокладывают винипластовые трубы, должна быть в пределах от >-20 до +60 °С. |
8 | С помощью какого прибора можно проверить правильность подключения и распайку проводов | С помощью мегомметра |
|
