Затворы обратные (стр. 2 )

Код ОКП 3742  Изготовление и поставка по ТУ 3742-071-03776706-2016,

ТУ 3742-072-03776706-2016,

ТУ 3742-073-03776706-2016,

ТУ 3742-074-03776706-2016,

ТУ 3742-075-03776706-2016

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

затворов обратных (клапанов обратных поворотных) стальных

Материальное исполнение	Основное (-00)	-01	-02	-03
Таблицы фигур (градация по PN)	16	19с16нж	19лс16нж	19нж16нж	19нж16нж1
25	19с18нж	19лс18нж	19нж18нж	19нж18нж1
40	19с53нж	19лс53нж	19нж53нж	19нж53нж1
63	19с38нж	19лс38нж	19нж38нж	19нж38нж1
100	19с40нж	19лс40нж	19нж40нж	19нж40нж1
160	19с19нж	19лс19нж	19нж19нж	19нж19нж1
250	19с22нж	19лс22нж	19нж22нж	19нж22нж1
Материальное исполнение	Основное (-00)	-01	-02	-03
Рабочие среды	жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода, пар, пары и криогенные сжиженные газы, жидкий и газообразный аммиак, а так же другие агрессивные жидкости и газы, технологические среды низкой температуры и технологические среды с содержанием аммиака неагрессивные к примененным в затворе обратном материалам
Температура рабочей среды	от минус 400С до плюс 4500С	от минус 600С до плюс 4500С	от минус 600С до плюс 5650С	от минус 600С до плюс 6000С
Скорость коррозии материала корпусных деталей	20Л, 20 не более 0,2 мм/год	20ГЛ, 09Г2С не более 0,2 мм/год	12Х18Н9ТЛ, 12Х18Н10Т не более 0,2 мм/год	12Х18Н12М3ТЛ, 10Х17Н13М2Т не более 0,2 мм/год
Условия эксплуатации ГОСТ 15150-69	У1,  Т1	ХЛ1	У1,  Т1,  УХЛ1	У1,  Т1
Минимальная температура окружающего воздуха	минус 400С	минус 600С	минус 600С	минус 600С

Затворы обратные (клапаны обратные поворотные) стальные (КОП) DN 15 – 40 PN 16 – 160

неполнопроходные, кованые

Модификация – 1

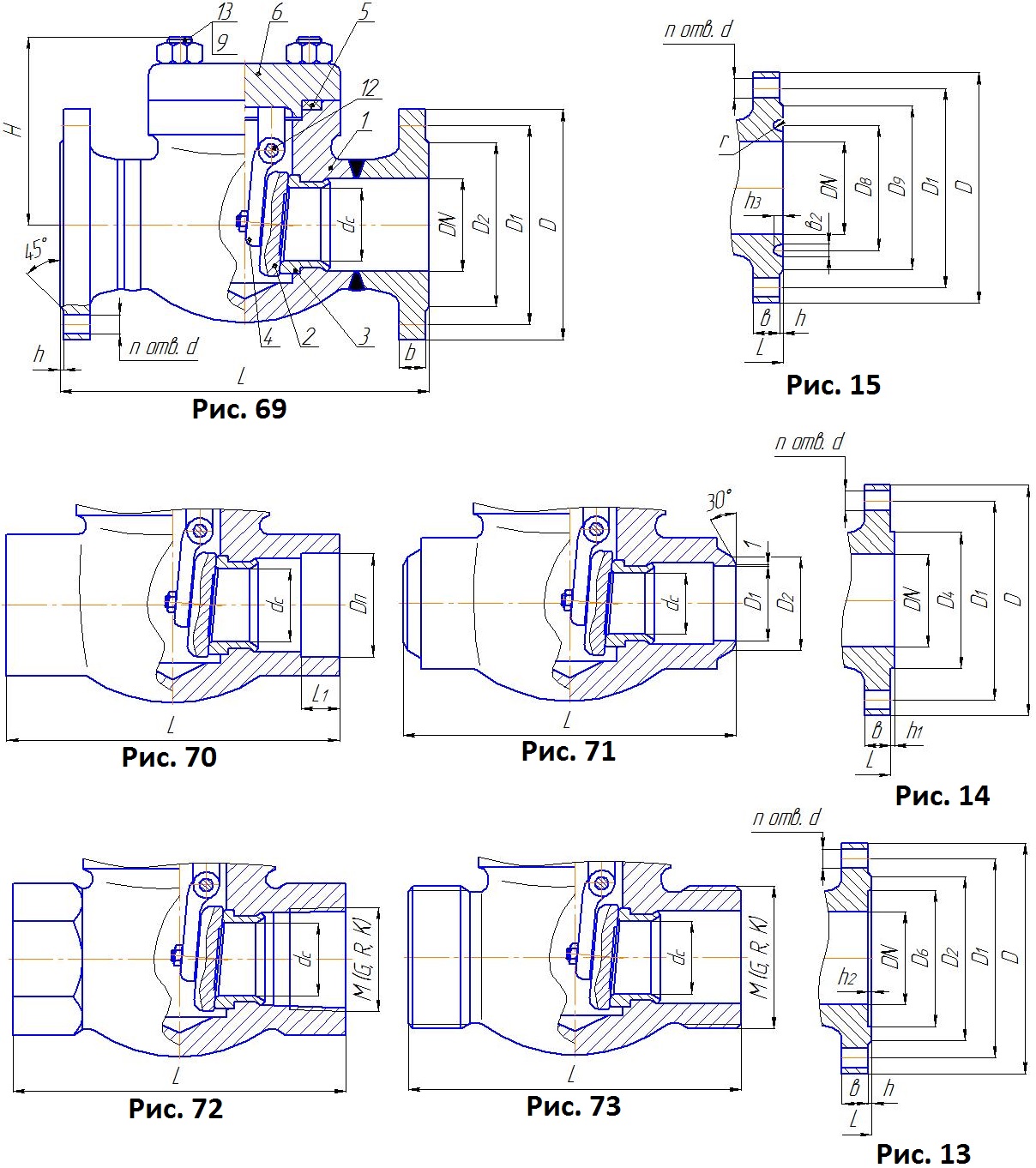

основные габаритные и присоединительные размеры фланцевых затворов обратных

модификации 1 (рис. 13, 14, 15, 69), мм

PN	DN	dс	L	D	D1	D2	D4	D6	D8	D9	h	h1	h2	h3	b	b2	r	d	n	H
16	15	13	130	95	65	47	–	–	–	–	2	–	–	–	12	–	–	14	4	61
20	18	150	105	75	58	2	12	14	4	78
25	24	160	115	85	68	2	12	14	4	84
32	29	190	135	100	78	2	14	18	4	101
40	36,5	200	145	110	88	3	14	18	4	120
25, 40	15	13	130	95	65	47	39	40	2	4	3	14	14	4	61
20	18	150	105	75	58	50	51	2	4	3	14	14	4	78
25	24	160	115	85	68	57	58	2	4	3	14	14	4	84
32	29	190	135	100	78	65	66	2	4	3	16	18	4	101
40	36,5	200	145	110	88	75	76	3	4	3	16	18	4	120
63	15	13	170	105	75	–	–	–	35	55	2	–	–	6,5	16	9	2,8	14	4	61
20	18	190	125	90	45	58	2	6,5	18	9	2,8	18	4	78
25	24	210	135	100	50	68	2	6,5	20	9	2,8	18	4	84
32	29	230	150	110	65	78	2	6,5	22	9	2,8	22	4	101
40	36,5	260	165	125	75	88	3	6,5	22	9	2,8	22	4	120
100	15	13	170	105	75	35	55	2	6,5	18	9	2,8	14	4	61
20	18	190	125	90	45	58	2	6,5	20	9	2,8	18	4	78
25	24	210	135	100	50	68	2	6,5	22	9	2,8	18	4	84
32	29	230	150	110	65	78	2	6,5	22	9	2,8	22	4	101
40	36,5	260	165	125	75	88	3	6,5	23	9	2,8	22	4	120
160	15	10	170	105	75	35	55	2	6,5	18	9	2,8	14	4	61
20	13	190	125	90	45	58	2	6,5	20	9	2,8	18	4	61
25	18	210	135	100	50	68	2	6,5	22	9	2,8	18	4	78
32	24	230	150	110	65	78	2	6,5	22	9	2,8	22	4	84
40	29	260	165	125	75	88	3	6,5	25	9	2,8	22	4	103

* неуказанные размеры нестандартных исполнений по ГОСТ 12815

** dс – фактический минимальный диаметр прохода в корпусе затвора обратного (размер относится к основным параметрам)

основные габаритные и присоединительные размеры затворов обратных модификации 1 под

обварку (рис. 70), приварку (рис. 71), муфтовых (рис. 72) и цапковых (рис. 73), мм
