Затворы обратные (стр. 3 )

PN	DN	dс	L	H
Рис. 70, 72, 73	Рис. 71	Рис. 70, 72, 73	Рис. 71	Рис. 70, 72, 73	Рис. 71
16, 25, 40	15	10	13	79	130	61	61
20	13	18	92	150	61	78
25	18	24	111	160	78	84
32	24	29	120	190	84	101
40	29	36,5	152	200	103	120
63, 100, 160	15	10	13	79	170	61	61
20	13	18	92	190	61	78
25	18	24	111	210	78	84
32	24	29	120	230	84	101
40	29	36,5	152	260	103	120

* присоединительные размеры предоставляются по запросу потребителя (заказчика) на согласовываемый проект

** размеры могут быть выполнены по требованию или чертежам заказчика

*** dс – фактический минимальный диаметр прохода в корпусе затвора обратного (размер относится к основным параметрам)

подъем запорного органа и весовые параметры затворов обратных

модификации 1 (рис. 13, 14, 15, 69, 70, 71, 72, 73)

PN	DN	Подъем запорного органа	Масса, кг, не более
Рис. 13 – 15, 69	Рис. 70, 72, 73	Рис. 71
16, 25, 40	15	неполный	3,5	1,2	3
20	неполный	4,6	1,4	4
25	неполный	8,5	2,3	8
32	неполный	9,2	3,9	8,7
PN	DN	Подъем запорного органа	Масса, кг, не более
Рис. 13 – 15, 69	Рис. 70, 72, 73	Рис. 71
16, 25, 40	40	неполный	12,8	5,6	11,8
63, 100, 160	15	неполный	4,3	1,2	3,5
20	неполный	6,1	1,4	5,5
25	неполный	10	2,3	8,5
32	неполный	11,4	3,9	10
40	неполный	17	5,6	15

Затворы обратные (клапаны обратные поворотные) стальные (КОП) DN 50 – 500 PN 16 – 250

полнопроходные, литые

Модификация – 2

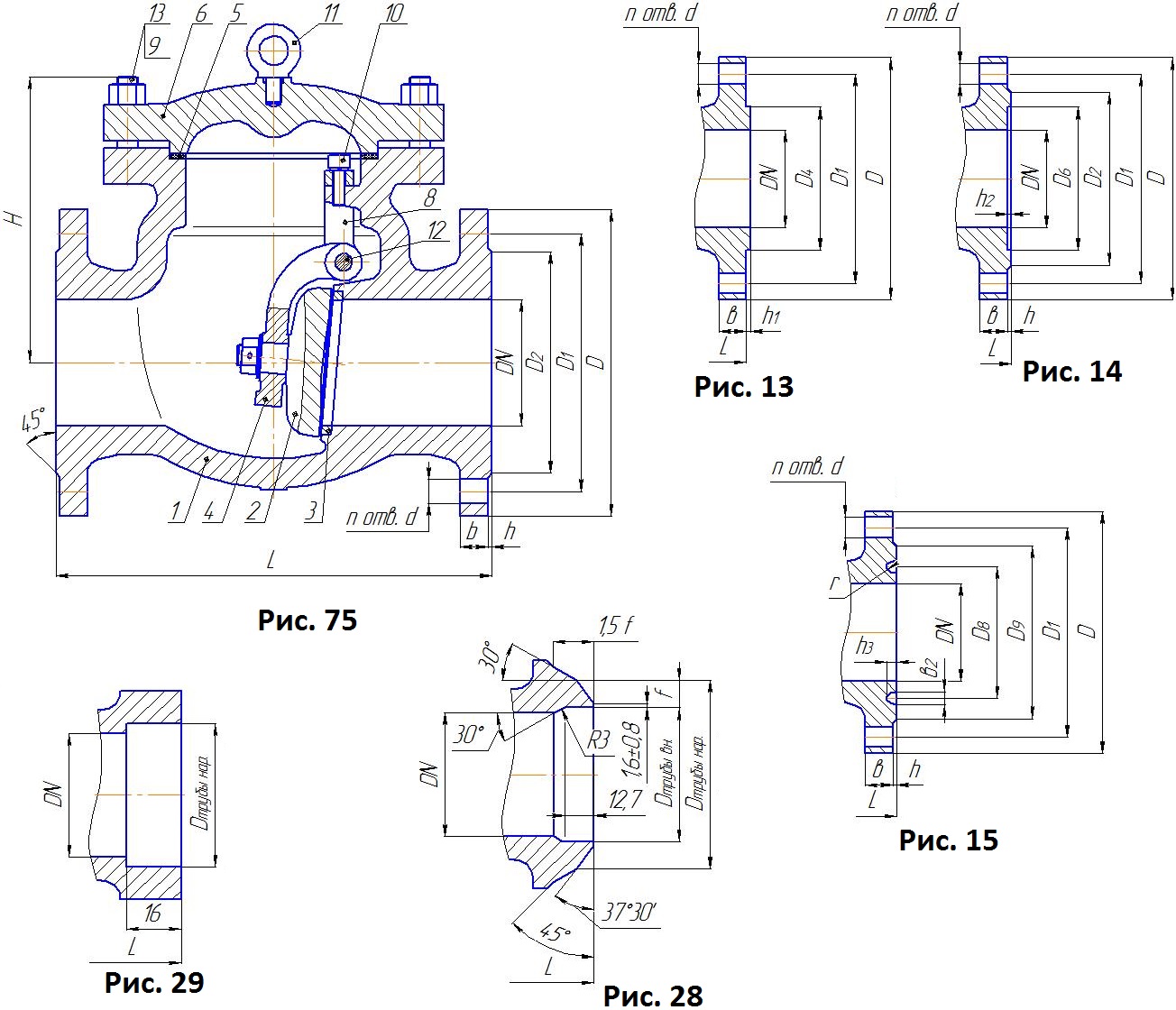

основные габаритные и присоединительные размеры фланцевых затворов обратных, под обварку и приварку модификации 2 (рис. 13, 14, 15, 28, 29, 75), мм

PN	DN	L	D	D1	D2	D4	D6	D8	D9	h	h1	h2	h3	b	b2	r	d	n	H
16	50	230	160	125	102	–	–	–	–	3	–	–	–	14	–	–	18	4	160
65	290	180	145	122	–	–	–	–	3	–	–	–	15	–	–	18	4	177
80	310	195	160	133	–	–	–	–	3	–	–	–	17	–	–	18	4	187
100	350	215	180	158	–	–	–	–	3	–	–	–	17	–	–	18	8	202
125	400	245	210	184	–	–	–	–	3	–	–	–	19	–	–	18	8	227
150	480	280	240	212	–	–	–	–	3	–	–	–	21	–	–	22	8	263
200	550	335	295	268	–	–	–	–	3	–	–	–	23	–	–	22	12	293
250	650	405	355	320	–	–	–	–	3	–	–	–	27	–	–	26	12	330
300	750	460	410	370	–	–	–	–	4	–	–	–	27	–	–	26	12	382
350	850	520	470	430	–	–	–	–	4	–	–	–	30	–	–	26	16	430
400	950	580	525	482	–	–	–	–	4	–	–	–	32	–	–	30	16	480
450	*	640	585	532	–	–	–	–	4	–	–	–	36	–	–	30	20	*
500	1150	710	650	585	–	–	–	–	4	–	–	–	40	–	–	33	20	560
25	50	230	160	125	102	87	88	–	–	3	4	3	–	17	–	–	18	4	160
65	290	180	145	122	109	110	–	–	3	4	3	–	19	–	–	18	8	177

PN	DN	L	D	D1	D2	D4	D6	D8	D9	h	h1	h2	h3	b	b2	r	d	n	H
25	80	310	195	160	133	120	121	–	–	3	4	3	–	19	–	–	18	8	187
100	350	230	190	158	149	150	–	–	3	4	3	–	21	–	–	22	8	202
125	400	270	220	184	175	176	–	–	3	4	3	–	25	–	–	26	8	227
150	480	300	250	212	203	204	–	–	3	4	3	–	27	–	–	26	8	263
200	550	360	310	278	259	260	–	–	3	4	3	–	31	–	–	26	12	293
250	650	425	370	335	312	313	–	–	3	4	3	–	33	–	–	30	12	330
300	750	485	430	390	363	364	–	–	4	5	4	–	36	–	–	30	16	382
350	850	550	490	450	421	422	–	–	4	5	4	–	40	–	–	33	16	430
400	950	610	550	505	473	474	–	–	4	5	4	–	44	–	–	33	16	480
450	*	660	600	555	523	524	–	–	4	5	4	–	46	–	–	33	20	*
500	1150	730	660	615	575	576	–	–	4	5	4	–	48	–	–	39	20	560
40	50	230	160	125	102	87	88	–	–	3	4	3	–	17	–	–	18	4	177
65	290	180	145	122	109	110	–	–	3	4	3	–	19	–	–	18	8	192
80	310	195	160	133	120	121	–	–	3	4	3	–	19	–	–	18	8	192
100	350	230	190	158	149	150	–	–	3	4	3	–	21	–	–	22	8	217
125	400	270	220	184	175	176	–	–	3	4	3	–	25	–	–	26	8	259
150	480	300	250	212	203	204	–	–	3	4	3	–	27	–	–	26	8	270
200	550	375	320	285	259	260	–	–	3	4	3	–	35	–	–	30	12	340
250	650	445	385	345	312	313	–	–	3	4	3	–	39	–	–	33	12	401
300	750	510	450	410	363	364	–	–	4	5	4	–	42	–	–	33	16	423
350	850	570	510	465	421	422	–	–	4	5	4	–	48	–	–	33	16	460
400	950	655	585	535	473	474	–	–	4	5	4	–	54	–	–	39	16	490
500	1150	755	670	615	575	576	–	–	4	5	4	–	58	–	–	45	20	618
63	50	300	175	135	–	–	–	85	102	3	–	–	8	23	12	4	22	4	192
65	340	200	160	–	–	–	110	132	3	–	–	8	25	12	4	22	8	207
80	380	210	170	–	–	–	115	133	3	–	–	8	27	12	4	22	8	207
100	430	250	200	–	–	–	145	170	3	–	–	8	29	12	4	26	8	235
125	500	295	240	–	–	–	175	205	3	–	–	8	33	12	4	30	8	265
150	550	340	280	–	–	–	205	240	3	–	–	8	35	12	4	33	8	297
200	650	405	345	–	–	–	265	285	3	–	–	8	41	12	4	33	12	357
250	775	470	400	–	–	–	320	345	3	–	–	8	45	12	4	39	12	405
300	900	530	460	–	–	–	375	410	4	–	–	8	50	12	4	39	16	465
350	1025	595	525	–	–	–	420	465	4	–	–	8	56	12	4	39	16	514
400	1150	670	585	–	–	–	480	535	4	–	–	8	62	12	4	45	16	568
500	1400	800	705	615	–	576	–	–	4	–	4	–	66	–	–	52	20	620
100	50	300	195	145	–	–	–	85	102	3	–	–	8	25	12	4	26	4	192
65	340	220	170	–	–	–	110	140	3	–	–	8	29	12	4	26	8	207
80	380	230	180	–	–	–	115	150	3	–	–	8	31	12	4	26	8	235
100	430	265	210	–	–	–	145	175	3	–	–	8	35	12	4	30	8	265
125	500	310	250	–	–	–	175	210	3	–	–	8	39	12	4	33	8	313
150	550	350	290	–	–	–	205	250	3	–	–	8	43	12	4	33	12	360
200	650	430	360	–	–	–	265	285	3	–	–	8	51	12	4	39	12	420
250	775	500	430	–	–	–	320	345	3	–	–	8	57	12	4	39	12	480
160	50	300	195	145	–	–	–	95	115	3	–	–	8	27	12	4	26	4	200
65	340	220	170	–	–	–	110	140	3	–	–	8	31	12	4	26	8	235
80	380	230	180	–	–	–	130	150	3	–	–	8	33	12	4	26	8	252
100	430	265	210	–	–	–	145	175	3	–	–	8	37	12	4	30	8	345
125	500	310	250	–	–	–	190	210	3	–	–	8	41	12	4	33	8	365
150	550	350	290	–	–	–	205	250	3	–	–	10	47	14	4,2	33	12	410
200	650	430	360	–	–	–	275	315	3	–	–	11	57	17	5,8	39	12	480
250	775	500	430	–	–	–	330	380	3	–	–	11	65	17	5,8	39	12	580
250	50	368	215	165	–	–	–	95,3	124	3	–	–	8	40	12	4	26	8	300
65	419	*	*	–	–	–	*	*	*	–	–	*	*	*	*	*	*	325
80	470	265	203	–	–	–	136,5	168	3	–	–	8	55	12	4	33	8	385
100	546	*	*	–	–	–	*	*	*	–	–	*	*	*	*	*	*	405
125	673	*	*	–	–	–	*	*	*	–	–	*	*	*	*	*	*	530
150	705	395	317,5	–	–	–	211,1	248	5	–	–	11	85	17	5,8	39	12	560
200	832	485	393,5	–	–	–	269,9	318	5	–	–	11	95	17	5,8	45	12	615
250	991	585	482,5	–	–	–	323,9	371	5	–	–	11	110	17	5,8	51	12	670

* предоставляется по запросу
