Сервисный бюллетень по монтажу блока Remoto™ со жгутом штатной проводки на автомобили KIA CERATO и KIA SOUL 2014-> с ключом

Оглавление

1.        Условия примения данного бюллетеня.        3

2.        Замена штатного модуля интеграции обходчиком иммобилайзера CARMEGA BIS-201.        3

3.        Использование стороннего обходчика иммобилайзера.        4



Условия примения данного бюллетеня.

Данный бюллетень применяется при монтаже Remoto на автомобили KIA Cerato и KIA SOUL c 2014 модельного года с ключом (without smartkey) при использовании штатного жгута проводки.

Если при программировании штатного блока интеграции с автомобилем возникают трудности (не удается запрограммировать модуль интеграции третьим ключом ) , необходимо воспользоваться одним из методов приведенным ниже.

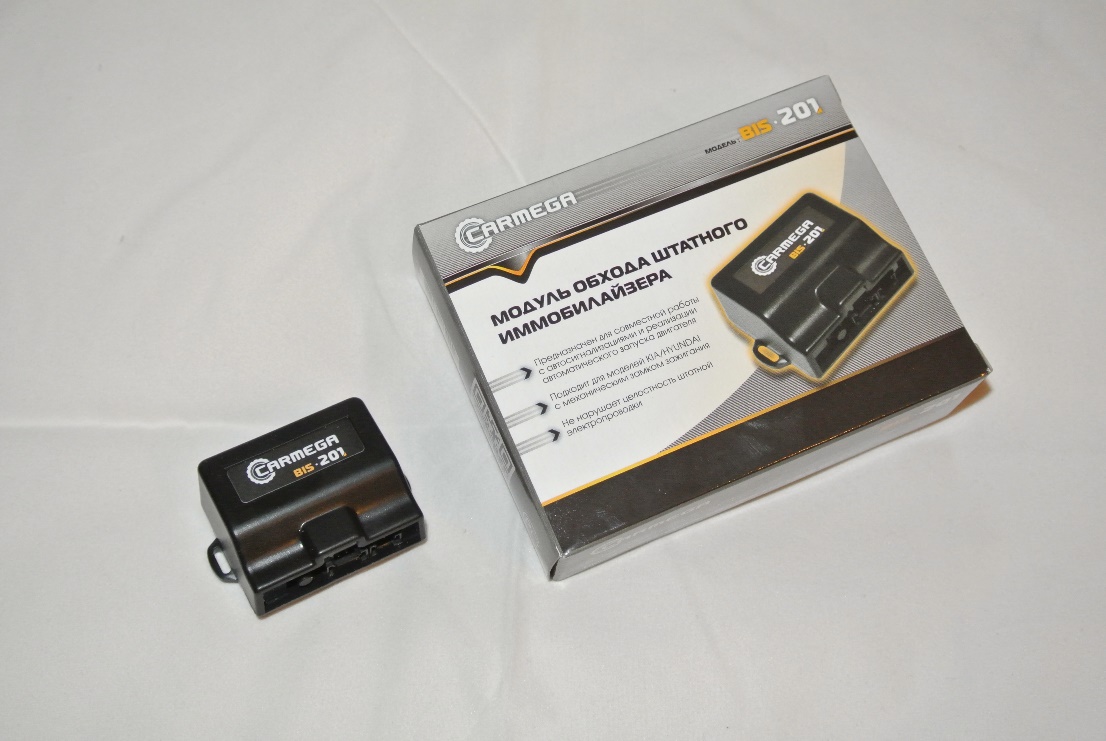

Замена штатного модуля интеграции обходчиком иммобилайзера CARMEGA BIS-201.

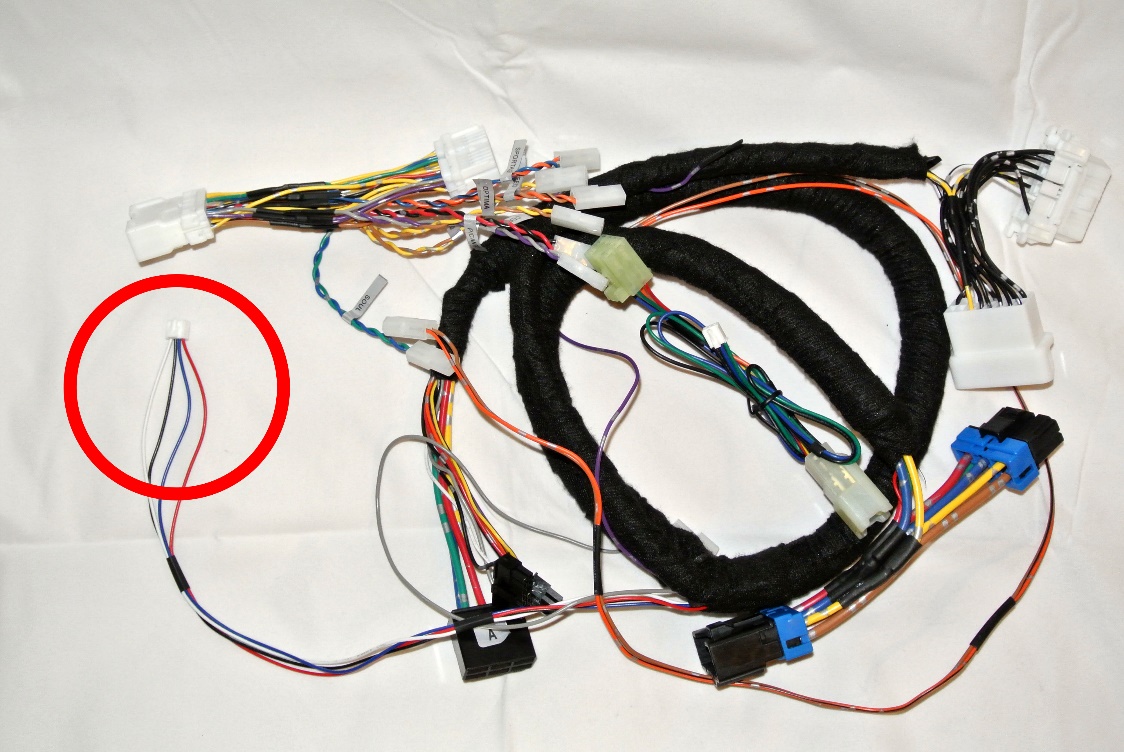

Отсоединить штатный модуль интеграции от разъемов жгута. Подсоединить к этим разъемам обходчик иммобилайзера BIS-201, как показано на рисунках ниже.

Запрограммировать при помощи диагностического прибора KIA GDS третий ключ в иммобилайзер автомобиля. Использование стороннего обходчика иммобилайзера. Если отсутствует обходчик иммобилайзера BIS-201 возможно воспользоваться любой другой моделью с управлением «по минусу». Для подключения внешнего обходчика необходимо отрезать четыре провода управления от разъема модуля интеграции.


Подключение проводов к обходчику. Синий провод (3) изолировать, не подключая его. В данном типе подключения он не используется. Белый провод (1) подключить к входу управления обходчиком. Активный сигнал управления - минус. Черный провод (2) подключить на минус питания обходчика. Красный провод (4) подключить на плюс (12 Вольт) питания обходчика. Произвести программирование обходчика, как описано в его инструкции по эксплуатации.
