Теплица под сотовый поликарбонат
«АГРОСФЕРА»
повышенной прочности
ПАСПОРТ НА ИЗДЕЛИЕ
Инструкция по сборке теплицы "Агросфера"
Благодарим Вас за покупку нашего изделия и поздравляем с приобретением оцинкованной трубной теплицы. Современный метод изготовления гарантирует простоту сборки конструкции и стойкость к механическим воздействиям в течение всего срока эксплуатации при условии соблюдения требований настоящей инструкции.
Желаем Вам хороших урожаев и надеемся, что наша продукция полностью удовлетворит ваши ожидания.
Оглавление
1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ. 3
2. КОМПЛЕКТАЦИЯ ТЕПЛИЦЫ. 4
3. СБОРКА ТЕПЛИЦЫ. 5
3.1. ПОДГОТОВКА УЧАСТКА И ФУНДАМЕНТА ПОД ТЕПЛИЦУ. 5
3.2. СБОРКА ТОРЦА: РАСКРОЙ И КРЕПЛЕНИЕ ПОЛИКАРБОНАТА К ТОРЦУ. 5
3.3. СБОРКА КАРКАСА ТЕПЛИЦЫ. КРЕПЛЕНИЕ К ФУНДАМЕНТУ. 7
3.4. ПОКРЫТИЕ ТОННЕЛЯ ПОЛИКАРБОНАТОМ. 8
3.5. УСТАНОВКА ФУРНИТУРЫ. 8
Реклама:
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ.
Теплица "Агросфера" предназначена для покрытия поликарбонатом и создания микроклимата, благоприятного для выращивания садово-огородных культур на дачных и приусадебных участках в весенне-летне-осенний период. Для эксплуатации теплицы в зимний период необходимо постоянно поддерживать положительную температуру внутри.
Каркас теплицы изготовлен из профильной оцинкованной трубы 40х20 мм (дуги) и 20х20 мм (направляющие и торцы). Расстояние между дугами составляет 65 см. Проветривание теплицы осуществляется с обеих сторон дверями и форточками.
Установку теплицы рекомендуем производить на обработанный антисептиком брус 150х100 мм для сохранения формы теплицы. Брус в комплект теплицы не входит. Сам же фундамент из бруса необходимо установить на выровненную поверхность вашего участка. Во избежание сдвига теплицы во время ветра, рекомендуем по углам фундамента забить металлические уголки в грунт и прикрепить к брусу. Длина уголков выбирается самостоятельно. Крепёж для крепления каркаса теплицы к фундаменту в комплект не входит.
Для установки теплицы вам потребуется следующий инструмент: аккумуляторная дрель (шуруповёрт) с крестообразной насадкой и насадкой под кровельные саморезы (шляпка 8 мм); сверло 3-4 мм; строительный нож, гаечный ключ "10мм".
Реклама:
КОМПЛЕКТАЦИЯ ТЕПЛИЦЫ.
Наименование деталей | Количество для одной теплицы (шт.) | |||
3х4м | 3х6м | 3х8м | 3х10м | |
Торец цельносварной с дверью и форточкой | 2 | 2 | 2 | 2 |
Дуга | 5 | 8 | 11 | 14 |
Стрингер | 7(х4м) | 14(х3м) | 14(х4м) | 7(х4м) +14(х3м) |
Шпингалет для двери | 2 | 2 | 2 | 2 |
Проушина для шпингалетов и крючков | 6 | 6 | 6 | 6 |
Ручка для двери | 2 | 2 | 2 | 2 |
Крючок для двери и форточки | 2 | 2 | 2 | 2 |
Винт М6х70 | 49 | 70 | 91 | 112 |
Гайка М6 | 49 | 70 | 91 | 112 |
Шайба М6 | 49 | 70 | 91 | 112 |
Шуруп для шпингалета | 4 | 4 | 4 | 4 |
Саморез для фурнитуры | 18 | 18 | 18 | 18 |
Саморез с шайбой | 90 | 90 | 90 | 90 |
Лента стяжная | 7 | 10 | 13 | 16 |
Кровельные саморезы с буром для крепления ленты | 14 | 20 | 26 | 32 |
Винт М6х35, М6х40 или М6х45 (для ленты стяжной) | 7 | 10 | 13 | 16 |
Гайка М6 (для ленты стяжной) | 7 | 10 | 13 | 16 |
Реклама:
СБОРКА ТЕПЛИЦЫ. ПОДГОТОВКА УЧАСТКА И ФУНДАМЕНТА ПОД ТЕПЛИЦУ.
При выборе места под теплицу следует выполнить (при наличии возможности) несколько условий:
а) место должно быть без затемнений (кустарники, строения), чтобы растения получали необходимое тепло и свет;
б) в продолжение пункта (а), следует устанавливать теплицу на расстоянии не менее 2 м. от строений во избежание обрушения тяжёлого снега с крыш на теплицу в зимне-весенний период;
в) под будущей теплицей не должно быть "подвижного" грунта, чтобы исключить возникновение перекоса конструкции.
Перед установкой фундамента участок должен быть максимально выровнен. Если участок находится на уклоне, то можно воспользоваться подставками в виде кирпичей, бетонных блоков, для выравнивания основания под теплицу. Основанием для теплицы является пропитанный антисептиком брус 100х100мм, 150х100мм.
Если установка планируется на бетонный ленточный фундамент, то для выравнивания плоскости рекомендуется подложить доску шириной 50мм и прикрепить её при помощи дюбель-гвоздей.
Подготовленный фундамент из бруса необходимо установить по уровню. Для увеличения срока службы бруса рекомендуется использовать вышеупомянутые подкладки. Чтобы исключить возможный сдвиг теплицы вовремя ветров, рекомендуется по углам теплицы забить в землю металлические уголки или приобрести специальные грунтозацепы.
СБОРКА ТОРЦА: РАСКРОЙ И КРЕПЛЕНИЕ ПОЛИКАРБОНАТА К ТОРЦУ.
Произведите раскрой поликарбоната согласно схемы. При помощи саморезов с шайбой прикрепите поликарбонат к торцу в нижеследующей последовательности. Отверстия под саморезы просверлены заранее фирмой-изготовителем.
Внимание! Сторону поликарбоната с рисунком или надписями располагать на внешнюю сторону. Перед монтажом снимайте защитную плёнку с двух сторон.
Предварительно просмотрите места для саморезов, так как возможно спутать с отверстиями под фурнитуру (см. «Установка фурнитуры»).
Положите «часть над форточкой» на соответствующее место. Закрутите 5 саморезов. Возьмите «Боковину 1» или «Боковину 2» в зависимости от открывания двери. Т. е. необходимо взять боковину, которая будет регулироваться по стойке без петель. Выровняйте по стойке, отрегулируйте по высоте. Закрутите саморезы, кроме самого верхнего.
Возьмите другую боковину. Регулировать нужно будет по стойке с петлями, уперев боковину в сами дверные петли. Закрутите саморезы, кроме верхнего и которые будут располагаться на стойке. В итоге 2 боковины должны накладываться сверху части «Над форточкой».
При помощи строительного ножа прорежьте вертикально по сотам получившиеся 2 слоя поликарбоната на стойках до пересечения самой стойки с нижней частью верхней перекладины. В месте окончания этого надреза произведите горизонтальный надрез боковины в сторону форточки. В конечном итоге у вас должна получится одна плоскость. Теперь можно прикрутить верхние саморезы и отрезать лишний поликарбонат по контуру дуги.
Возьмите часть «Дверь». Заведите один край под «Боковину» со стороны петель. Выровняйте по дверной перекладине. Сделайте нахлёст на другую стойку 5-7 см. Закрутите саморезы. В итоге саморезы по стойке с петлями должны фиксировать 2 слоя поликарбоната.
Возьмите часть «Форточка». Аналогично заведите под «Боковину» так, чтобы «Форточка» находила на дверь и на часть «Над форточкой». Прикрутите саморезами.
Произведите аналогичные действия с другим торцом.
Схема раскроя поликарбоната на торцы.
1350-1390 490 250 1300 2100
замерить
Реклама:
У нас Вы также можете приобрести: различный хоз. инвентарь по низким ценам:
СБОРКА КАРКАСА ТЕПЛИЦЫ. КРЕПЛЕНИЕ К ФУНДАМЕНТУ.
Сборку каркаса теплицы желательно производить с помощником.
Поставьте один торец на подготовленный фундамент. В данной ситуации и понадобится помощник, чтобы держать торец. Занесите направляющие и крепёж внутрь фундамента.
Соедините одну направляющую с торцом при помощи винта М6х70 в нижнем отверстии. Наживите гайку, предварительно установив шайбу. Повторите действия с другой стороны.
Возьмите ещё одну направляющую. Также соедините её в верхней части торца. Другой конец направляющей временно опустите вниз. Возьмите дугу. Установите её 3-ей по счёту. Соедините опущенную направляющую с дугой. Затем внизу. Перейдите на другую сторону. Повторите действия.
При помощи гаечного ключа на «10», произведите затяжку гаек. При этом желательно выставить торец по вертикальному уровню.
Установите второй торец. Соедините с направляющими. Затем установите оставшиеся дуги и направляющие. Протяните полностью гайки. Каркас готов.
Крепление каркаса к деревянному фундаменту можно осуществить двумя способами:
Просверлить отверстия в нижних направляющих рядом с дугами. Выровнять теплицу относительно фундамента. Закрутить саморезы по дереву длиной более 100 мм в готовые отверстия. Саморезы в комплект не входят. Дополнительно приобрести уголки и саморезы по металлу. Прикрутить уголки к дугам в нижней части. При помощи саморезов по дереву осуществить крепление каркаса к брусу.Реклама:
У нас Вы также можете приобрести: различный хоз. инвентарь по низким ценам:

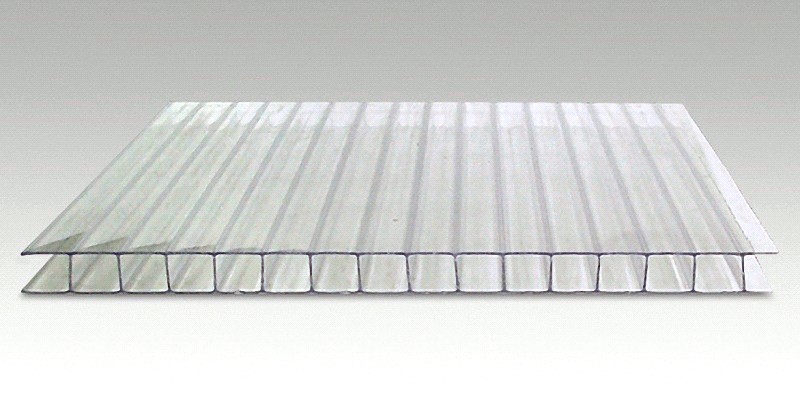

ПОКРЫТИЕ ТОННЕЛЯ ПОЛИКАРБОНАТОМ.
Работы с поликарбонатом желательно производить в безветренную погоду и с помощником.
Подготовьте стяжные ленты. Соедините один конец длинной ленты с короткой при помощи болта М6х40. Гайку «наживите» на 10мм.
Снимите защитную плёнку с обеих сторон поликарбоната. Положите лист на каркас. Набросьте 3 ленты. Распределите по дугам. Выровняйте лист относительно каркаса и бруса, оставив «козырёк» 3-4 см. Прикрутите свободный конец длинной ленты внизу второй дуги. Отрегулируйте направление ленты относительно дуги. С другой стороны помощник также регулирует и натягивает ленту. После этого прикрутите ленту к дуге. Повторите операцию с 3-ей дугой, затем с 1-ой (торцевой). Аналогично проработайте с другой частью теплицы.
Обратите внимание! Листы поликарбоната укладываются «внахлёст». Последняя лента прикручивается на этот «нахлёст». Советуем придерживаться данного порядка прикручивания лент с целью наилучшего прилегания поликарбоната к дугам.
В случае слабой натяжки ленты нужно воспользоваться регулировочным болтом.
УСТАНОВКА ФУРНИТУРЫ.
На торцах уже просверлены отверстия для установки ручек, крючков (на двери, форточках и на дугах торцов). Для шпингалетов отверстия не досверлены с целью исключения перекоса самих шпингалетов при закручивании.
