4.2.3 Внеплановая проверка
Подъемные платформы с высотой подъема более 2 метра и подъемные платформы, предназначенные для использования, при котором люди находятся под несущими элементами или грузом, должны проверяться экспертом перед повторным использованием после структурных изменений или ремонтных работ на несущих элементах.
Эксперт человек, обладающий специальным опытом и навыками, а также специальными знаниями об устройстве и работе подъемных платформ. А также знакомый с требованиями национального законодательства, директивами по предотвращению
травматизма на рабочих местах, а также общими правилами инжиниринга (BG правила, стандарты DIN, положения VDE, технические регламенты других стран Европейского союза или других сторон соглашения Европейской экономической зоны), способный оценить состояние и дать экспертную оценку состояния подъемных платформ.
4.3 Журнал проверок
Журнал проверок следует заполнять при каждой проверке подъемных платформ. Журнал проверок должен содержать отчет о проверке до ввода в эксплуатацию, регулярных и внеплановых проверках, а также соответствующие сертификаты (EC) типа проверки и EC декларацию соответствия.
Отчет должен включать:
- Дата и объем проверки с деталями всех не выполненных элементов
- Результаты проверки с деталями любых установленных дефектов
- Оценка наличия неисправностей, делающих невозможным запуск или дальнейшее
использование
- Детали необходимых последующих проверок
- Имя, адрес, подпись лица, проводившего проверку
Подтверждение и исправление обнаруженных неисправностей должно быть зафиксировано в отчете.
5. Описание изделия
5.1 Назначение
Подъемная платформа VLН 4345 А предназначена исключительно для следующих целей:
Подъем пассажирских/грузовых транспортных средств с помощью подъемних платформ.
Следует соблюдать требования к ограничению нагрузки, а также ее распределению.
Необходимо соблюдать следующие требования во время запуска и эксплуатации подъемных платформ:
Правила эксплуатации подъемных платформ (BGR 500)
Базовые принципы проверки подъемных платформ (BGG 945)
Правила ведения журнала проверок (BGG 945-A2)
Подъемную платформу не следует использовать в качестве крана или опоры для других подъемных механизмов.
Подъемная платформа устроена таким образом, что люди могут находиться под несущими элементами. Платформа не оборудована для ходьбы по ней, а также для перевозки людей.
Эксплуатация платформы запрещена в пожароопасных и взрывоопасных местах, вне помещений, а также в помещениях с повышенной влажностью (например, автомойках).
Следует хранить инструкции по эксплуатации в безопасном, доступном месте рядом с подъемной платформой. Помимо данных указаний следует соблюдать правила безопасности и предотвращения травматизма на рабочих местах.
5.2 Круг пользователей
Самостоятельно обслуживать подъемные платформы разрешено только лицам в возрасте после 18 лет, которые прошли инструктаж по обслуживанию подъемных платформ и доказали руководителю предприятия свою способность выполнять этот вид работы. Этим лицам должно быть однозначно поручено обслуживать подъемные платформы руководителем предприятия. Выполнение работ по обслуживанию рабочих подъемных платформ должно быть поручено в письменной форме.
Прежде чем эти лица погрузят автомобиль на подъемную платформу, они должны ознакомиться с настоящим руководством по эксплуатации и обслуживанием подъемных платформ в рамках многократных производственных процессов.
5.3 Подготовка пользователем
5.3.1 Требования к помещению
См. габариты подъемных платформ в Разделе 10.5.
Также необходимо обеспечить зазор, минимум, в 1 метр между подъемной платформой и неподвижными конструкциями (например, стенами) во всех положениях платформы.
Следует обеспечить достаточно места по краям платформы для заезда и съезда транспортных средств.
Рекомендуется установка потолочных ограничителей для предотвращения контакта транспортных средств с потолком в помещениях с низким потолком.
5.3.2 Основание и коммуникации
Следует провести следующие работы перед тем, как начинать работать с платформой:
Создание основания для подъемника согласно требованиям Robert Bosch при поддержке авторизированной сервисной службы.
Обеспечение подачи электроэнергии на месте установки. Подключение следует обеспечить предохранительными устройствами.
Установка подачи сжатого воздуха (при необходимости)
5.4 Информация о транспортировке
Подъемная платформа поставляется в следующем виде:
1 x ящик
1 x комплект (аппарели) 510 x 65 x 40 см
Габариты и вес упаковки
320 x 120 x 60 см
Для транспортировки внутри автомастерской следует использовать автопогрузчик. Центр тяжести и места крепления указаны на упаковке.
5.5 Запуск в работу подъемной платформы должен исключительно специалист Robert Bosch или авторизированная сервисная служба. Ввод в эксплуатацию подъемной платформы описан в инструкции по установке. Ввод в эксплуатацию должен быть принят квалифицированным специалистом.
5.6 Комплект поставки
См техпаспорт
1 689 989 095
1 689 977 085
Подъемная платформа VLH 4345 A
Инструкции по эксплуатации
Журнал проверок
5.7 Специальные аксессуары
За информацией о специальных аксессуарах обращайтесь к вашему поставщику оборудования Robert Bosch

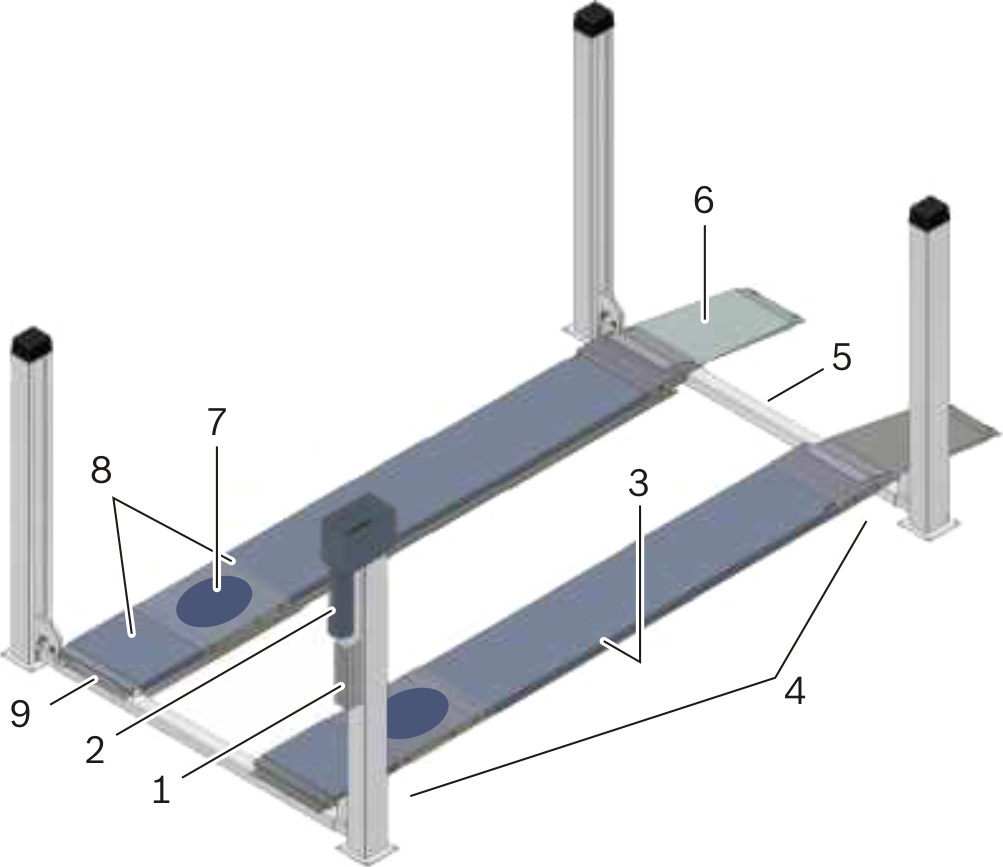

Рис. 2: Подъемная платформа
1 Блок управления
2 Гидропривод
3 Узлы крепления для датчиков (специальный аксессуар)
4 Аппарель
5 Поперечина
6 Рампа для заезда с противооткатным фиксатором
7 Поворотная плита (специальный аксессуар)
8 Выравнивающие пластины
9 Противооткатный фиксатор (опция левый/правый)
Подъемная платформа оснащена одной опорой управления, тремя дополнительными опорами и двумя рельсами.
Опора управления содержит блок управления (1) и гидравлический блок (2).
Опоры соединены попарно поперечинами (5), аппарели (4) лежат на поперечинах.
Аппарель с правой стороны можно передвинуть для регулировки расстояния между аппарелями.
Когда подъемная платформа опущена, транспортное средство может заехать на аппарели по рампе (6). Противооткатные фиксаторы (6, 9) предназначены для предотвращения скатывания транспортного средства с аппарелей.
5.8 Описание изделия
5.8.1 Обзор
VLH 4345 - 4-опорная подъемная платформа с электрогидравлическим приводом.
5.8.2 Подъемный механизм
Рис 3 демонстрирует принцип работы подъемного механизма.

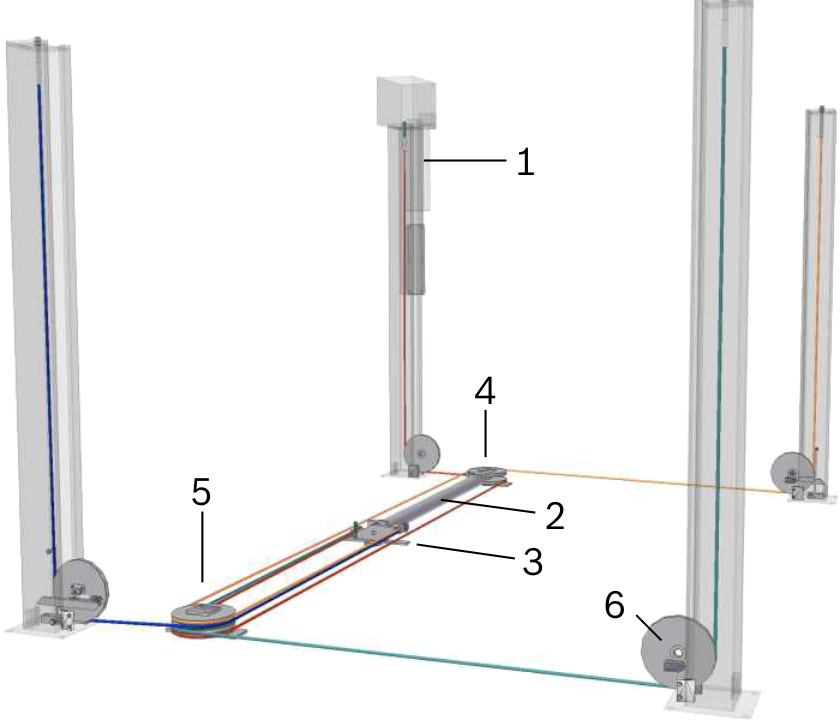

Рис. 3: Подъемный механизм
1 Гидравлический блок
2 Гидравлический цилиндр
3 Хомут
4 Одинарный ролик (2x)
5 Двойной ролик (2x)
6 Ролик поперечины
Гидравлический цилиндр (2) с хомутом (3) находится под левой аппарелью. Четыре подвесных троса проходят через ролики от хомута к торцевой платформе каждой опоры.
Ролики (4, 5) прикреплены к левой аппарели и роликам (6) поперечины.
Гидравлический цилиндр сжимается и разжимается с помощью гидравлического блока (1) на опоре управления.
Когда подъемная платформа опущена, гидравлический цилиндр полностью разжат.
Когда гидравлический цилиндр сжимается, хомут тянет конец троса, через ролики (6) поперечины. Поперечины опускаются, когда гидравлический цилиндр разжимается.
5.8.3 Компоненты опор

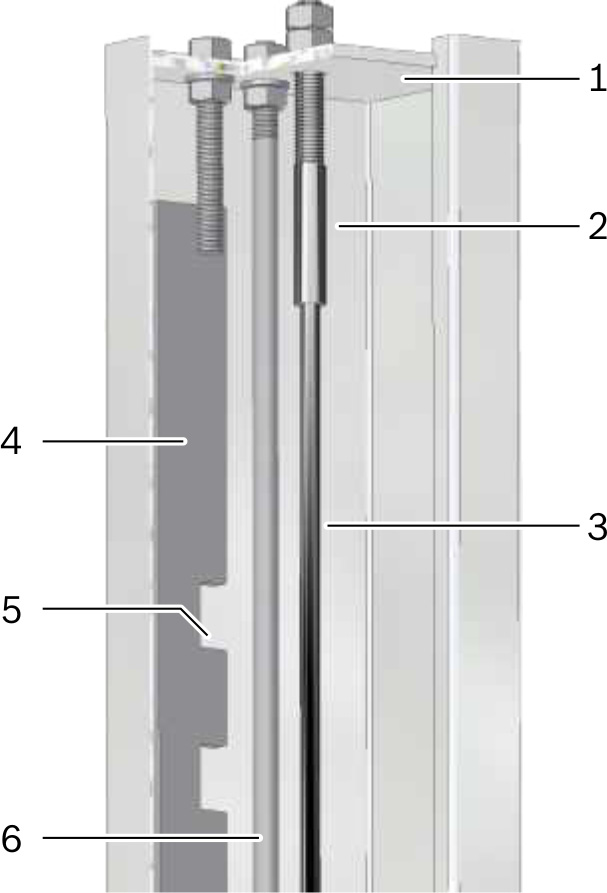

Рис. 4: Вид опоры с внутренней стороны
1 Торцевая платформа опоры
2 Резьбовой конец
3 Кабель
4 Фиксатор
5 Запорный паз
6 Защитная планка
Следующие компоненты прикреплены к торцевой платформе (1) опоры: кабель, запорный брус и защитная планка. Каждый узел зафиксирован гайкой.
Кабель (3) заканчивается резьбовым концом (2).
Кабель поддерживает поперечины.
Фиксатор (4) имеет запорные пазы (5) на расстоянии 100 мм. На концах поперечин есть фиксирующие штифты, которые выдвигаются при нажатии на кнопку. Если подъемная платформа опущена в зафиксированном положении, она находится на
фиксаторах. Во время подъема штифты убираются автоматически и платформа свободно перемещается.
Защитная планка (6) является средством защиты от разрыва кабеля. Если кабель порвется, поперечина будет удерживаться защитной планкой. Подъемная платформа будет обесточена и заблокирована.
Подъем и спуск будут невозможны. Поврежденный элемент подлежит замене.
Система безопасности срабатывает, если один из четырех кабелей не натянут во время спуска. Такое может произойти, если подъемная платформа встречает препятствие или если фиксирующий штифт был установлен неправильно. Эта система безопасности предотвращает перекос аппарелей более чем на 50 мм.
Спуск блокируется автоматически, подъем можно осуществить. Для устранения неполадки следует поднять платформу и убрать препятствие.
5.8.4 Сдвижная платформа

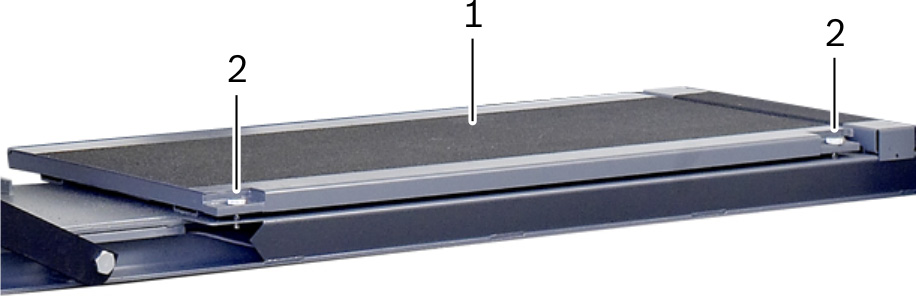

Рис. 5: Сдвижная платформа
1 Платформа
2 Фиксатор
Платформы используются для выравнивания колес.
При отсутствии фиксации платформы двигаются в продольном направлении. Платформы фиксируются штифтами, когда не используются.

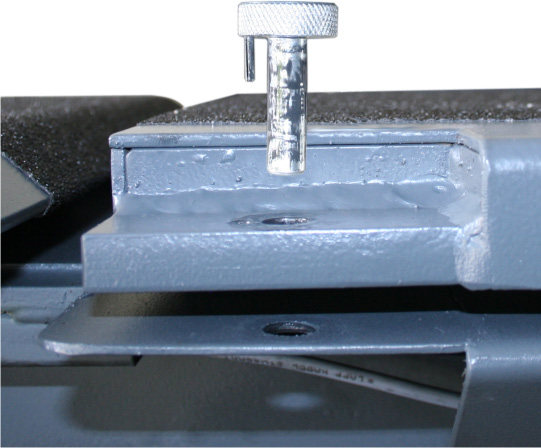

Рис. 6: Фиксация платформ
Фиксация:
Вставьте штифт в отверстие.
Штифт вставляется до упора.
Снятие фиксатора:
1. Слегка приподнимите штифт.
2. Поверните на 180°.
3. Установите обратно.
Шляпка будет оставаться над платформой и удерживать штифт на половину выкрученным.
5.8.5 Блок управления
Назначение | Функция | |
1 | Главный выключатель | Фиксируемый Выключатель Вкл/Выкл с функцией аварийной остановки |
2 | Переключатель режимов | Определяет функцию кнопок (3) и (4): - положение 1: кнопки перемещают аппарели - положение 2: кнопки перемещают встроенный подъемник (версия L и LA). |
3 | Кнопка «Подъем» | Выбранное подъемное устройство двигается вверх, пока кнопка удерживается в нажатом состоянии. Движение прекращается в следующих случаях: - Кнопка была отпущена - Достигнут уровень верхнего ограничителя |
4 | Кнопка «Спуск» | Выбранное подъемное устройство двигается вниз, пока кнопка удерживается в нажатом состоянии. Движение прекращается в следующих случаях: - Кнопка была отпущена - Достигнут уровень нижнего ограничителя - Достигнут уровень защиты ног оператора(200 мм) |
5 | Кнопка фиксации аппарелей | Выдвигает фиксирующие штифты и фиксирует платформу. Нажмите и удерживайте кнопку до тех пор, пока все четыре штифта не зафиксируются в пазах |
5.9 Системы безопасности
|
