Инструкция по эксплуатации
Четырехстоечный электрогидравлический подъемник VLH 4345 A
Оглавление
1. Использованная символика
1.1 В документации
1.1.1 Предупреждения - Структура и значение
1.1.2 Символика в документации
1.2 На изделии
2. Важная информация
3. Инструкции по безопасности
3.1 Напряжение питания
3.2 Опасность получения травм, опасность падения
4. Обязанности работодателя
4.1 Эксплуатация подъемных платформ
4.2 Проверка подъемных платформ
4.2.1 Объем проверки
4.2.2 Регулярная проверка
4.2.3 Внеплановая проверка
4.3 Журнал проверок
5. Описание изделия
5.1 Назначение
5.2 Круг пользователей
5.3 Подготовка пользователем
5.3.1 Требования к помещению
5.3.2 Основание и коммуникации
5.4 Информация о транспортировке
5.5 Установка и введение в эксплуатацию
5.6 Комплект поставки
5.7 Специальные аксессуары
5.8 Описание изделия
5.8.1 Обзор
5.8.2 Подъемный механизм
5.8.3 Компоненты опор
5.8.4 Платформы
5.8.5 Блок управления
5.9 Системы безопасности
6. Эксплуатация
6.1 Важная информация об эксплуатации
6.2 Включение
6.3 Подготовка
6.4 Установка длины оси
6.5 Заезд транспортного средства
6.6 Подъем транспортного средства
6.7 Проведение работ на транспортном средстве
6.8 Спуск транспортного средства
6.9 Съезд транспортного средства
6.10 Выключение
7. Неполадки
Обслуживание
8.1 Важная информация об обслуживании
8.2 Очистка
8.3 Запчасти и быстроизнашивающиеся детали
8.4 Обслуживание пользователем
8.4.1 Соглашение об обслуживании
8.4.2 Интервалы обслуживания
9 Утилизация
9.1 Временное отключение
9.2 Смена места установки
9. 3Утилизация
9.3.1 Водозагрязняющие вещества
9.3.2 VLH 4345 A и аксессуары
10 Технические данные
10. 1 Условия окружающей среды
10.1.1 Использование
10.1.2 Хранение и транспортировка
10.2 Данные о работе
10.2.1 Подъемная платформа
10.2.2 Бесколесный подъемник ножничного типа
10.3 Данные об эксплуатации
10.3.1 Электрическое питание
10.3.2 Пневматическая система
10.3.3 Гидравлическая система
10.4 Уровень шума
10.5 Габариты и вес
10.6 Электромагнитная совместимость (EMC)
1. Использованная символика
1.1 В документации
Предупреждения: структура и значение
Предупреждения указывают на опасные ситуации, которые имеют негативные последствия для пользователя или окружающих его лиц. Кроме этого, в предупреждениях указываются меры по избежанию этих опасных ситуаций. Решающее значение имеет предупреждающее слово, которое указывает на вероятность наступления и степень опасности при несоблюдении мер предосторожности.
ОПАСНОСТЬ | Непосредственно угрожающая ситуация | Смерть или тяжелое телесное повреждение |
ПРЕДОСТЕРЕЖЕНИЕ | Возможна угрожающая ситуация | Смерть или тяжелое телесное повреждение |
ОСТОРОЖНО | Возможна опасная ситуация | Легкое телесное повреждение |
Далее Вы видите, например, предупреждение "Детали под напряжением" с предупреждающим словом ОПАСНОСТЬ:
ОПАСНОСТЬ: детали под напряжением при открытии VLН 4345 А!
Получение травм, наступление сердечной недостаточности или смерти в результате поражения электрическим током при соприкосновении с деталями под напряжением.
Работы на электрооборудовании могут выполнять только квалифицированные специалисты или лица, прошедшие инструктаж, под руководством и надзором квалифицированного специалиста.
Перед открытием VLН 4345 А отсоедините прибор от электросети.
1.1.2 Символика в документации
Символы: наименование и значение
Символ | Наименование | Значение |
! | Внимание | Предупреждение о возможных |
i | Информация | Указания по применению и другая полезная информация |
1. 2. | Многоэтапное | Действие, состоящее |
> | Одноэтапное | Действие, состоящее |
-> | Промежуточный | В рамках того или иного действия отображается достигнутый промежуточный результат. |
=> | Конечный | В конце того или иного действия отображается конечный результат. |
1.2 На изделии
! ОПАСНОСТЬ: токопроводящие части при открытии VLН 4345 А!
Получение травм, наступление сердечной недостаточности или смерти в результате поражения электрическим током при соприкосновении с токопроводящими частями (например, главным выключателем, печатными платами).
Работы на электрооборудовании могут выполнять только квалифицированные специалисты или лица, прошедшие инструктаж, под руководством и надзором квалифицированного специалиста.
Перед открытием VLН 4345 А отсоедините подъемник от электросети.
Утилизация
Старые электрические и электронные устройства, включая провода и принадлежности, а также аккумуляторы и батареи должны быть утилизированы отдельно от бытовых отходов.
Запрещено перевозить людей на подъемных рычагах.

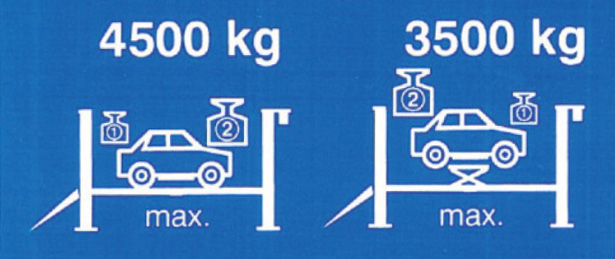

Информация о распределении нагрузки
При максимальной нагрузке распределение веса между передней и задней опорой не должно превышать соотношение 2:1.
Краткая инструкция
2. Важная информация
Перед вводом в эксплуатацию, подключением и обслуживанием изделий Robert Bosch обязательно требуется тщательно изучить инструкцию или руководство по эксплуатации, обращая при этом особое внимание на указания по технике безопасности. Это поможет исключить неуверенное обращение с изделиями Robert Bosch, связанное с угрозой Вашей личной безопасности и повреждением изделий. Тот, кто передает изделие Robert Bosch другому лицу, должен передать ему не только руководства по эксплуатации, но и указания по технике безопасности и информацию об использовании изделия по назначению.
Авторские права
Использование продукта означает, что вы принимаете следующие условия:
Данные инструкции являются собственностью Robert Bosch, а также поставщиков, и защищены от копирования законами об авторских правах, международными соглашениями, а также другими национальными законодательными актами. Копирование и распоряжение инструкциями или их частями запрещено. В случае нарушений, Robert Bosch имеет право требовать возмещения убытков.
Гарантия
Использование нелицензированного оборудования ведет к изменениям в наших продуктах и таким образом снимает любые рекламации и гарантийные обязательства, даже, если такое оборудование было впоследствии отключено.
Запрещено вносить какие-либо изменения в наши продукты. Продукты следует использовать с оригинальными аксессуарами и запчастями. В противном случае гарантийные обязательства не действительны.
Ответственность
Ответственность со стороны Robert Bosch ограничивается суммой, заплаченной клиентом за изделие. Данное ограничение ответственности не распространяется на случаи намеренного причинения ущерба, а также халатности со стороны Robert Bosch.
Напряжение питания
Повреждение изоляции, а также другие ошибки могут привести к тому, что некоторые детали окажутся под напряжением.
3.2 Меры безопасности:
Используйте кабель питания, входящий в комплект поставки, или проверенный кабель питания.
Замените провода с поврежденной изоляцией.
Не открывайте рабочий блок.
Опасность получения травм, опасность падения
При перегрузке, неправильной установке транспортного средства, а также если автомобили не предохранены против отката, то от них исходит, например,
опасность быть придавленным к верстаку.
Платформу следует использовать исключительно по назначению
Следует внимательно ознакомиться с предупреждающими сообщениями, описанными в разделе 6.
Следует ознакомиться и выполнять указания, приведенные в разделе 6.1
4. Обязанности работодателя
4.1 Эксплуатация подъемных платформ
В Германии использование подъемных платформ регулируется документом "Employers' liability insurance association regulations on health и work safety as defined in BGR 500 Раздел 2.10". В других странах следует соблюдать местные законы и директивы.
4.2 Проверка подъемных платформ
Проверки проводятся на основании следующих директив и указаний:
- Базовые принципы для проверки подъемных платформ (BGG 945)
- Базовые требования к безопасности и охране здоровья согласно директиве 2006/42/EC
- Гармонизированные Европейские стандарты - Базовые правила инжиниринга
- Директива по использованию оборудования 89/655/EEC
- Директивы по предотвращению производственных травм
Проверки должны быть организованы лицом, которое использует подъемную платформу. Пользователь обязан привлечь эксперта или квалифицированного специалиста для проведения проверки. Следует убедиться, что лицо, уполномоченное провести
проверку, соответствует требованиям BGG 945 раздел 3.
!! Пользователь несет ответственность, если сотрудники компании назначены экспертами или квалифицированными специалистами.
4.2.1 Объем проверки
Регулярные проверки включают визуальную проверку и функциональный тест. Это включает проверку состояния компонентов и оборудования, проверку целостности и безопасности работы системы, а также заполнение журнала проверок.
Объем внеплановой проверки зависит от характера и объема изменений в системе или ремонтных работ.
4.2.2 Регулярная проверка
После ввода в эксплуатацию подъемные платформы должны проверяться квалифицированным специалистом не реже одного раза в год.
Квалифицированный специалист - человек, обладающий специальным опытом и навыками, а также достаточными знаниями об устройстве и работе подъемных платформ. А также знакомый с требованиями национального законодательства, директивами по предотвращению травматизма на рабочих местах, а также общими правилами инжиниринга (например, BG правила, стандарты DIN, положения VDE, технические регламенты других стран Европейского союза или других сторон соглашения Европейской экономической зоны). Кроме того, способный оценить безопасность эксплуатационных условий подъемных платформ.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
