План урока
Тема: Вскрытие и разработка месторождений полезных ископаемых
Цель: обобщить и систематизировать знания и умения по теме.
Вид урока: обобщения и систематизация
Вид урока: комбинированный
Задачи:
Обучающие:
- систематизировать знания и умения по теме «Вскрытие и разработка месторождений полезных ископаемых»;
- продолжить формировать умение характеризовать месторождение полезных ископаемых;
- продолжить формировать умение подбирать технологию вскрытия и разработки месторождения в зависимости от геологических условий;
- продолжить формировать умение составлять геологическую графическую документацию;
Развивающие:
- продолжить развивать познавательные процессы – анализ, синтез;
- продолжить формировать умение организовывать собственную деятельность, определять методы и способы выполнения профессиональных задач, оценивать их эффективность и качество;
- продолжить формировать умение осуществлять поиск, анализ и оценку информации необходимой для постановки и решения профессиональных задач, профессионального и личностного развития;
- продолжить формировать проектную компетентность студентов;
Воспитательные:
-воспитывать самостоятельность;
- воспитывать профессиональную любознательность.
Методическая: демонстрация деятельностного подхода к обучению в ходе проектной деятельности.
Программа:
Способы вскрытия месторождений полезных ископаемых. Технология открытой разработки месторождений. Системы подземной разработки рудных месторождений. Охрана окружающей природы и недр при вскрытии и разработке месторождений полезных ископаемых.
Требование к результатам обучения:
ОК 1-7, ПК 1.3-1.4
Студент должен:
уметь:
- составлять график организации работ по проведению подземных горных выработок;
- контролировать состав и состояние рудничной атмосферы;
- типы горных выработок и способы их крепления;
знать:
- основы горного дела и буровзрывных работ;
- типы горных выработок и способы их крепления;
- требования техники безопасности, охраны труда и экологии при производстве буровых и горных работ;
- правила проведения открытых и подземных горных выработок;
- формы залегания различных горных пород и способы их изображения на геологических картах;
Обеспечения занятия:
- презентации с использованием мультимедиа;
- геологические разрезы месторождений с описанием;
- ватман с изображением разреза месторождения;
- карандаш, линейка, маркер.
Литература:
Горное дело учебник для техникумов - 2 изд., переработано и доп., - М.: Недра,2013,367 с.
Горное дело - Москва «Недра»,2012 ,320с.
Краткий курс геологоразведочного дела – Издательство Московского университета 2014,205 с.
Структура урока.
1 Организационный момент.
1.1 Проверка готовности.
1.2 Сообщение темы.
1.3 Формулировка цели, задач, мотивация.
1.4 Выдача листа самооценки.
2 Актуализация знаний.
2.1 Просмотр презентаций студентов.
- Отрытая разработка месторождений.
- Подземная разработка месторождений.
- Скважинная разработка месторождений.
- Охрана окружающей среды и недр.
2.2 Устный фронтальный опрос.
- Перечислите способы вскрытия месторождений.
- Какую горную выработку называют карьером?
- Чем отличаются подземные горные выработки от открытых?
- Что называют шахтным полем?
- Как называется вертикальная или наклонная горная выработка, имеющая непосредственный выход на поверхность и предназначенная для подъема полезного ископаемого, спуска и подъема людей
- Что содержит рудничная пыль, которая вызывает заболевание шахтеров антракоз?
- Как называется, размещение пустых пород в специально отведенных для этой цели местах?
- В каких единицах измеряют скорость взрывного разложения?
- Как называется горизонтальная подземная горная выработка, имеющая непосредственный выход на поверхность?
- К какому виду геологической документации относится описание горно-разведочных выработок, буровые журналы, журнал опробования и реестры?
- Что содержит рудничная пыль, которая вызывает заболевание шахтеров-силикоз?
- На какие два вида делится крепь?
3 Обобщение и систематизация знаний и умений.
3.1 Проектная деятельность.
3.1.1 Организация проектной деятельности. Работа в группах.
3.1.2 Знакомство с исходными материалами проекта.
3.1.3 Разработка проекта «Вскрытие и разработка месторождения» (приложение № 1-5)
3.1.4 Оформление графической части проектной документации.
3.1.5 Представление проекта.
4 Рефлексия. Самоанализ работы в группах.
5 Подведения итогов
5.1 Выставление оценок руководителями групп.
5.2 Выставление оценок преподавателем.
6 Домашнее задание: составление систематизирующей таблицы «Способы вскрытия месторождений полезных ископаемых»
Приложение 1
Задание: на основании геологического разреза месторождения и его кратной характеристики спроектируйте технологию разработки месторождения твердого полезного ископаемого, оформите графическую документацию и подготовьте проект к защите.
План защиты проекта
1. Краткая характеристика месторождения полезного ископаемого (морфологический тип рудного тела, мощность рудного тела, вмещающие горные породы).
2. Способ вскрытия месторождения и аргументация выбора.
3. Представление графической документации проекта.
4. Характеристика технологии вскрытия месторождения (виды горных выработок для вскрытия месторождения, буровзрывные работы, виды креплений выработок, наличие вентиляционных горных выработок, перечень рудничного транспорта).
5. Требования к охране труда и техники безопасности.
6. Требования к охране окружающей среды и недр.
Приложение 2

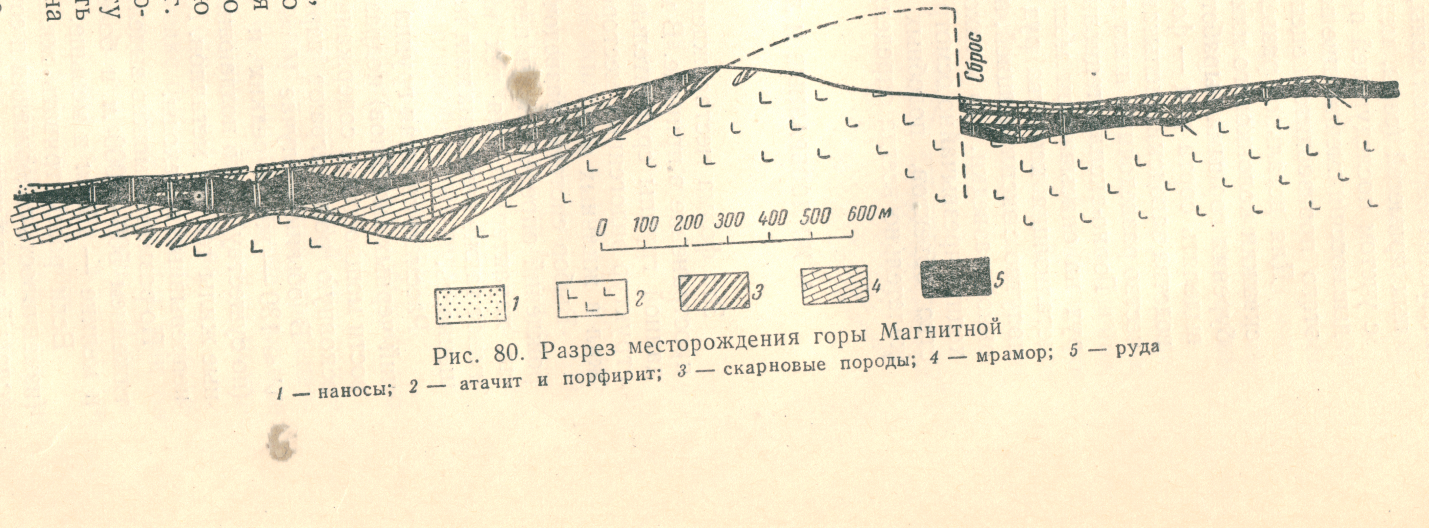

Железорудное месторождения горы Магнитной
Месторождение горы Магнитной, условно отнесенное к этой же группе, было разбурено в 20-х годах текущего столетия вертикальными колонковыми скважинами по сравнительно неправильной сети плотностью 15 тыс. м на каждую скважину. В 1930 г. Была пройдена новая разведочная сеть плотностью 10-12 тыс. м на скважину. По опыту разведки горы Магнитной можно представить нормальную схему разведочных операций на подобных месторождениях.
Поисково - разведочная стадия работ состоит в детальной магнитометрической х съемкой (с поверхностными земляными работами), которые дают возможность достаточно точно определить контуры рудного тела, изучить процесс рудоотложения и сорта руд и создать крупномасштабную геологическую карту (1:5000, 1:2000) . Предварительная разведка при помощи серии скважин колонкового бурения позволяет ориентировочно установить среднее качество руд и наметить глубину распространения промышленных руд, что необходимо для учета валовых запасов и выяснения изменчивости качества руд на глубину. В частности, по этим скважинам устанавливается глубина первичной зоны, где руды содержат повышенное количество вредных примесей (серы, меди). Эти первые скважины должны быть заложены с учетом последующей правильной квадратной сетки. Одновременно разведываются и вмещающие породы, которые будут захвачены карьером.
Для детальной разведки можно считать нормальной квадратную сеть скважин колонкового или ударного бурения с интервалом 100 м. Контроль бурения горными выработками обязателен. При проходке шахт необходимо выделять сорта руд фосфористые, сернистые, чистые и пр. для производства заводских испытаний каждого сорта и их сочетаний. Большое количество разведочных шахт позволяет разредить буровую сеть.
Горно - эксплуатационный и технологический процессы переработки руд на описываемом месторождении были построены таким образом, что детализация качества руд и сортов, установленных ранее, производилась попутно с эксплуатацией, несколько ее опережая, т. Е. в стадии эксплуатационной разведки. Но к такому порядку изучения качества руд следует подходить чрезвычайно осмотрительно, так как капиталовложения в строительство объектов, подобных Магнитогорскому комбинату, весьма велики: желательно всегда определять качество руд заблаговременно.
Приложение 3

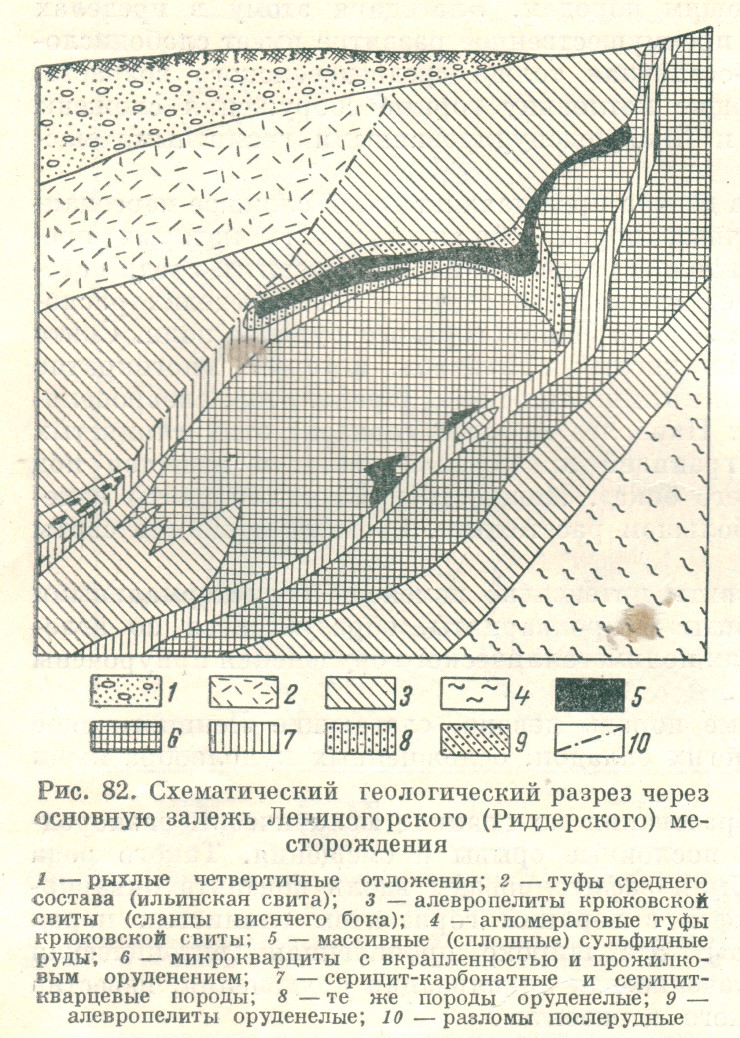

Лениногорское месторождение
Наличием сложной перемежаемости пирокластических пород с осадочными породами (аргиллитами, алевропелитами). Вторично окварцованные агломератовые туфы и прочие пирокластические породы, обладая повышенной трещиноватостью, являлись породами, вполне проницаемыми для рудоносных растворов. Пластичные, нетрещиноватые глинистые породы служили экранами, горизонтами, подпруживающими рудоносные растворы.
Поэтому на Лениногорском рудном поле непосредственно под глинистыми сланцами располагаются залежи богатых, иногда сплошных сульфидных руд. В микрокварцитах располагаются вкрапленные и прожилковатые руды. В висячем боку залежей сплошных сульфидов наблюдается очень маломощный ореол вкрапленных руд; иногда глинистые породы совсем не несут оруденения.
Для месторождения характерно многоэтажность оруденения. Это очень важное в практическом отношении особенность месторождения определяется наличием нескольких горизонтов глинистых пород в толще пирокластических образований.
Главные запасы металлов сосредоточены в самом верхнем этаже, в пределах так называемого (критического горизонта).
По морфологическим признакам на месторождении выделяется два типа руд: метасоматические залежи сплошных сульфидных руд и зоны вкрапленных и прожилковых руд в микрокварцитах.
Залежи сплошных руд имеют линзообразную форму: в ряде случаев это седловидные линзы. Некоторые тела имеют сложную форму – в них пологолежащие линзообразные участки сочетаются с гнездообразными раздувами и с крутопадающими жилообразными ответвлениями.
Сплошные руды обладают тонкозернистыми структурами имеют массивную, слоистую и брекчиевидную текстуры; иногда текстура руды полностью повторяет текстуру вмещающих пород.
Масштаб 1:5000
Приложение 4

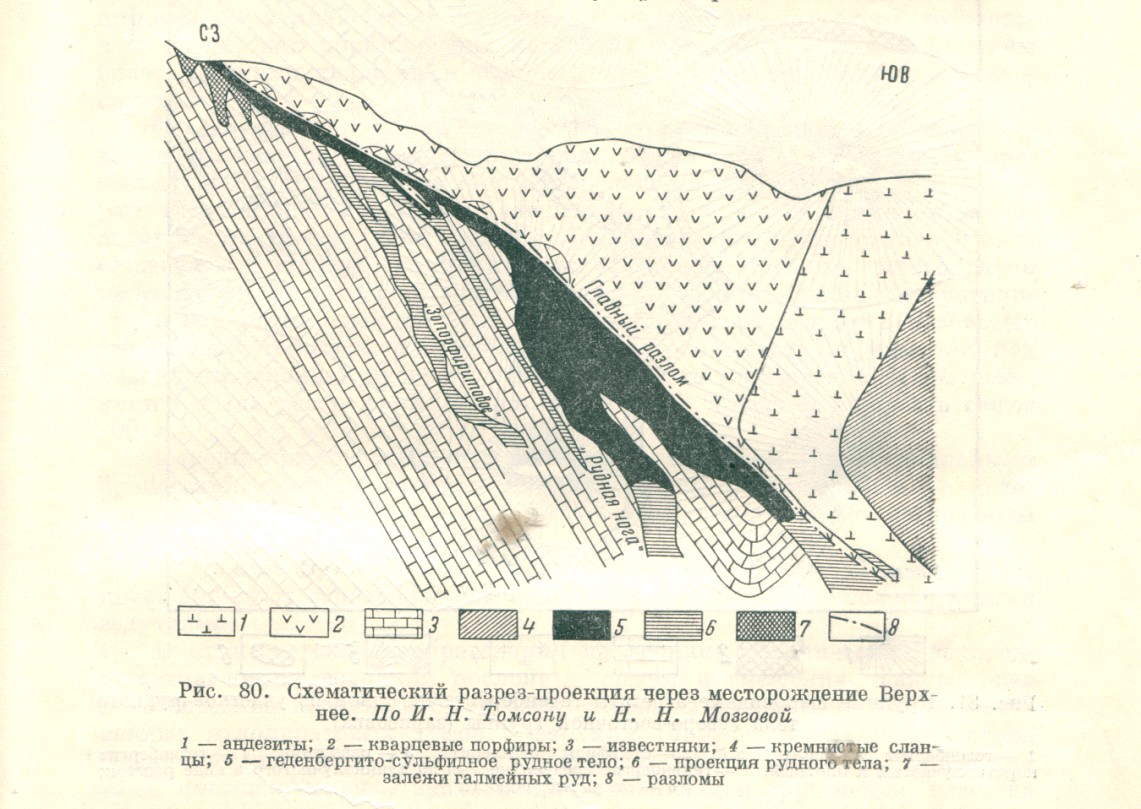

Месторождение Верхнее
На месторождении Верхнее оруденение локализовано на участке Главного разлома и зоны трещиноватости северо-западного направления.
На месторождении известно крупное столбообразное и несколько рудных тел. Они приурочены к тектоническому контакту кварцевых порфиров и расположены в известняках, под плитой кварцевых порфиров
Главное рудное тело имеет трубообразную форму и полого падает на юго - восток. Угол его падения изменяется от 28 до 45 градусов (соответственно изменению угла падения надвига). Детали строения рудного тела зависят от крутопадающих трещин северо - западного простирания. Вдоль этих трещин образуются выступы рудного тела, переходящие в самостоятельные ответвления. Примером может служить рудное тело, известное под название « Рудная нога» Оно располагается целиком в известняках и причленяется к главному рудному телу по восстанию.
Руды месторождения Верхнее представлены скарново - сульфидной рудной массой. Рудные минералы рассеяны по всей массе скарна. Главным минералом скарнов является марганцовистый геденбергит в виде длинношестоватых и радиально - лучистых агрегатов. Он составляет около 90 % породы. Присутствует немного граната и в небольшом количестве силикаты. Сульфиды развиваются метасоматически, замещая геденбергит, или переслаиваются с ним в виде концентрически зональных образований.
Главные рудные минералы представлены галенитом и сфалеритом; второстепенное значение имеют халькопирит, пирротин, арсенопирит; нерудные – кальцит и кварц. Очень редко встречаются блеклая руда пирит, марказит и некоторые другие минералы.
Главными полезными компонентами руд являются свинец, цинк и серебро. В качестве примеси присутствуют медь, висмут, кадмий. Кадмий образует примесь в сфалерите.
От поверхности до глубины 100 м руды затронуты процессами выветривания. Интенсивные изменения наблюдаются только до глубины первых двадцати метров. До этой глубины были развиты окисленные руды, представленные смесью гидроокислов железа и марганца, церусситом с примесью малахита, азурита, смитсонита.
Приложение 5

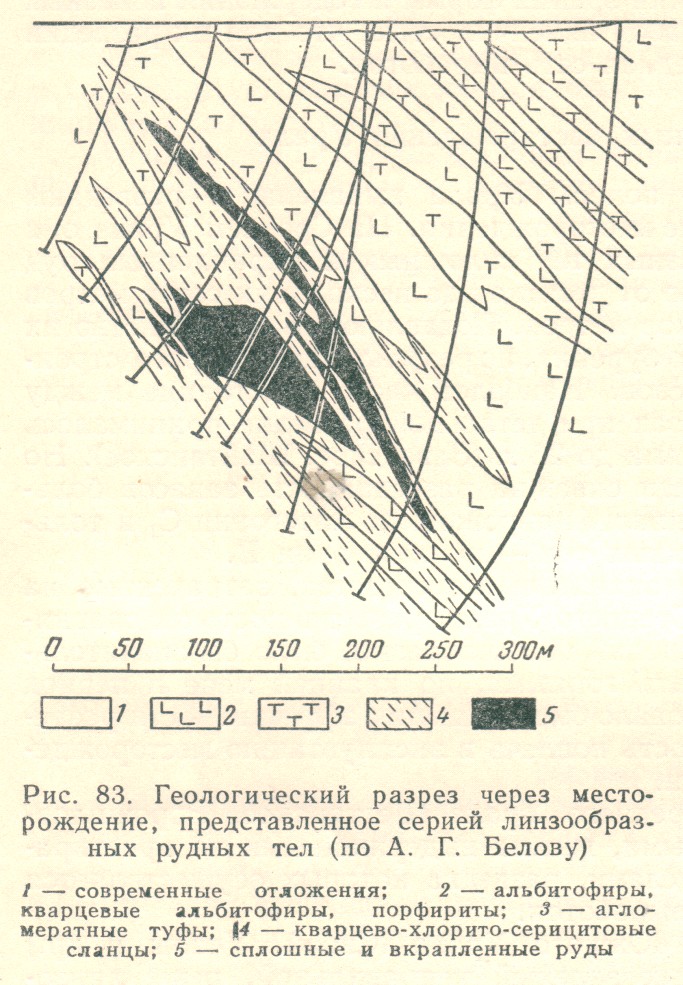

Колчедановые месторождения Урала
В пределах зеленокаменной полосы Урала выявлены и разведаны многочисленные медноколчедановые месторождения.
Месторождение, представленное серией линзообразных тел, приурочено к полосе кварцево-хлорито-серицитовых сланцев и порфироидов, залегающих среди метаморфизорованных эффузивов и их туфов (альбитофиры, агломератовые туфы, в меньшей мере плагиоклазовые порфириты). Рудоносная сланцевая полоса прослежена на протяжении свыше 3 км при ширине 50-200 м. В пределах этой полосы, помимо рассматриваемого месторождения, выявлено еще четыре рудопроявления.
На месторождении установлено 114 линзообразных тел сплошных и вкрапленных руд, залегающих согласно с вмещающими сланцами (простирание меридиональное, падение на восток под углом 50-60 градусов). Длина рудных тел по простиранию 50-490 м, по падению 25-340 м, мощность 1-56 м. Все рудные тела слепые и появляются только на глубине 60-100 м от поверхности. Месторождение разведано до глубины 400-450 м путем посторения субширотных вертикальных разрезов по данным наклонных буровых скважин (рис.83). Расстояние между разрезами 50 м, между скважинами в разрезах-50 м с небольшими отклонениями. Всего на месторождении пройдено 403 скважины общим объемом свыше 120 тыс. м. По данным разведки подсчитаны запасы меди, цинка и серного колчедана по категориям B (10%); C1(40%) и C2(50%)
