1.3 Конструкция БУСП-М-220

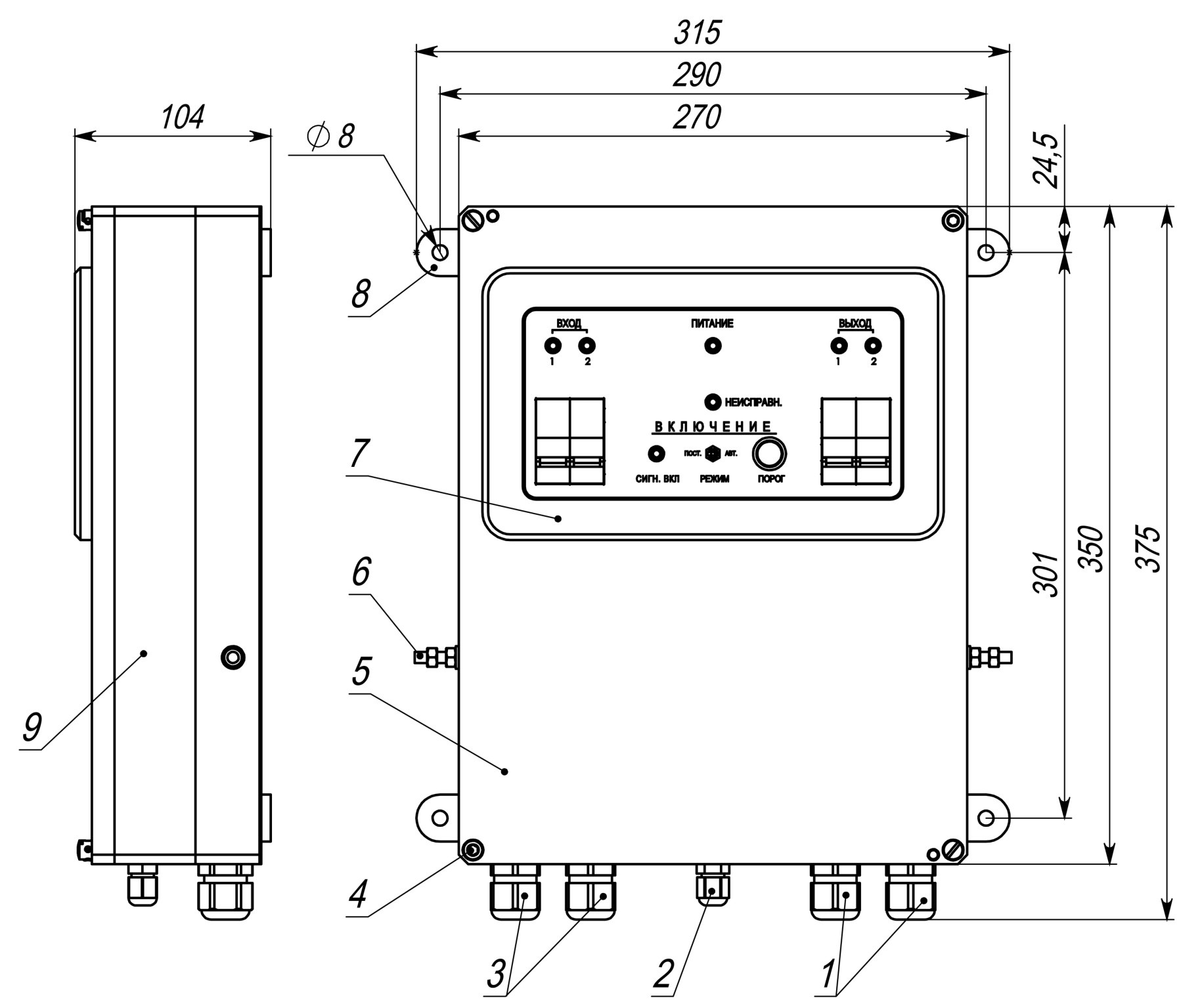

Внешний вид и габаритные размеры блока представлены на рисунке 1.
В алюминиевом корпусе 9 блока, состоящем из трёх частей, размещены электронные узлы. Корпус закрыт съёмной крышкой 5 с помощью четырёх винтов 4, два из которых могут использоваться для пломбирования съёмной крышки.
Для крепления блока на месте эксплуатации имеются проушины 8.
Окно 7 предназначено для наблюдения в процессе эксплуатации за элементами световой индикации, положением органов управления, расположенных на лицевой панели блока 1 (рисунок 2).
Для заземления блока на корпусе имеется болт заземления 6.
Гермовводы 3, расположенные в нижней части корпуса, предназначены для подключения кабелей фидеров питания.
Гермовводы 1, расположенные в нижней части корпуса, предназначены для подключения силовых кабелей линий питания нагрузки.
Для подключения кабеля от ЦДО в нижней части корпуса 9 установлен
кабельный ввод 2.

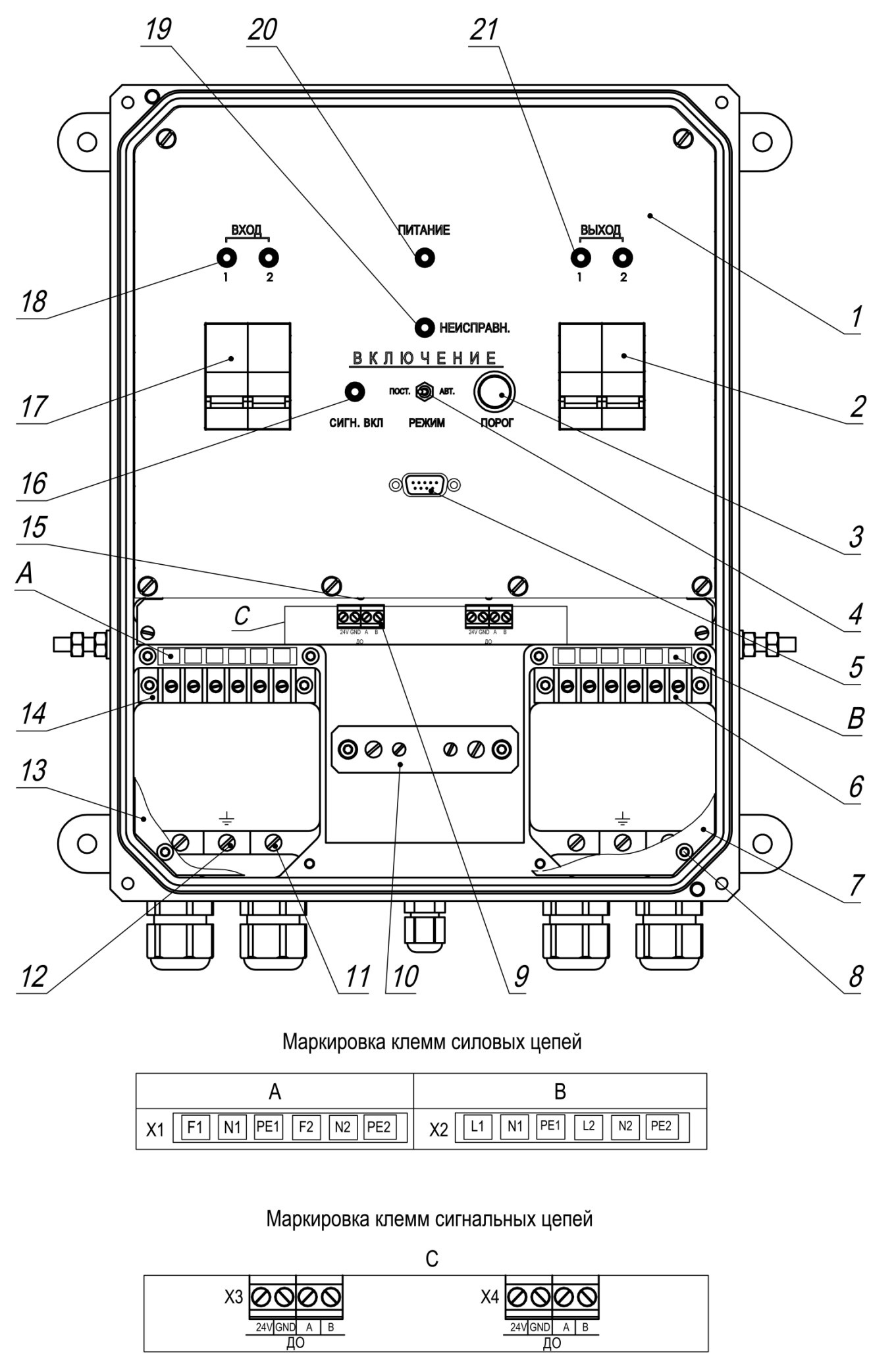

Под съёмной крышкой 5 расположены (рисунок 2) :
- лицевая панель 1 с органами управления и элементами индикации (3, 4, 5, 16, 18, 19, 20, 21);
- два автоматических выключапитающих фидеров ВХОД 1 и 2;
- два автоматических выключателя 2 линий питания нагрузки ВЫХОД 1 и 2;
- два 4-х контактных клеммных набора 9 для подключения кабеля связи с ЦДО;
- элементы индикации 15 состояния ЦДО;
- клеммная колодка 6 для подключения двух силовых кабелей питания нагрузки;
- клеммная колодка 14 для подключения двух кабелей фидеров питания;
- две съёмные панели 7 и 13, ограничивающие доступ в зоны подключения силовых кабелей;
- два винта 12 для подключения провода защитного заземления силовых кабелей;
- винт 11 для механического крепления оболочки силового кабеля;
- кронштейн 10 для механического крепления оболочки кабеля связи с ЦДО.
Рисунок 1 Внешний вид блока |
Рисунок 2
Вид блока со снятой крышкой
Технические характеристики2.1. Электрические характеристики блока
Род питающего тока переменный
Частота питающей сети, Гц 50±0,4
Диапазон рабочих напряжений, В, 185 ? 255
Мощность собственного потребления, Вт, не более 3
Ток в каждой линии питания нагрузки, А, не более 1,0
2.2 Прочие характеристики блока
Количество питающих фидеров, подключаемых к блоку 2
Количество линий питания нагрузки, не более 2
Количество ЦДО, подключаемых к блоку 1
Степень защиты IP44
Класс электробезопасности 0I
Габаритные размеры блока, мм, не более 375?315?105
Масса, кг, не более 9,5
Диапазон рабочих температур, оС -15 ? +55
Штатный режим работы непрерывный,
продолжительный
Длина сигнальной кабельной линии
от блока до ЦДО, не более, м 600
Интерфейс связи (блок - ЦДО) RS-485
Маркировка БУСП-М-220
Маркировка блока наносится на наружной боковой поверхности корпуса в виде самоклеющейся маркировочной этикетки с изображением логотипа предприятия-изготовителя и содержит следующую информацию :
- Условное обозначение модификации блока;
- Технические условия;
- Степень защиты;
- Масса;
- Серийный номер изделия;
- Дата изготовления (месяц, год);
- Адрес сайта Предприятия-изготовителя.
Устройство и работа БУСП-М-220
Блок управляет включением и выключением электропитания СП работает в одном из двух режимов :
- автоматическом;
- ручном (местном).
Автоматический режим является основным для данного устройства. Коммутация СП осуществляется без участия человека по сигналу от ЦДО.
Ручной (местный) режим применяется при необходимости принудительного включения или выключения световых приборов вне зависимости от времени суток. Для этого используются органы управления, расположенные на лицевой панели блока : переключа«РЕЖИМ» для включения СП и автоматические выключадля их выключения (рисунок 2).
Схемотехническое решение блока не предусматривает преобразование входного силового электропитания, т. е. БУСП-М-220 обеспечивает электропитание световых приборов переменным током с тем же напряжением и частотой, что и переменный ток, поступающий в блок по фидерам электропитания.

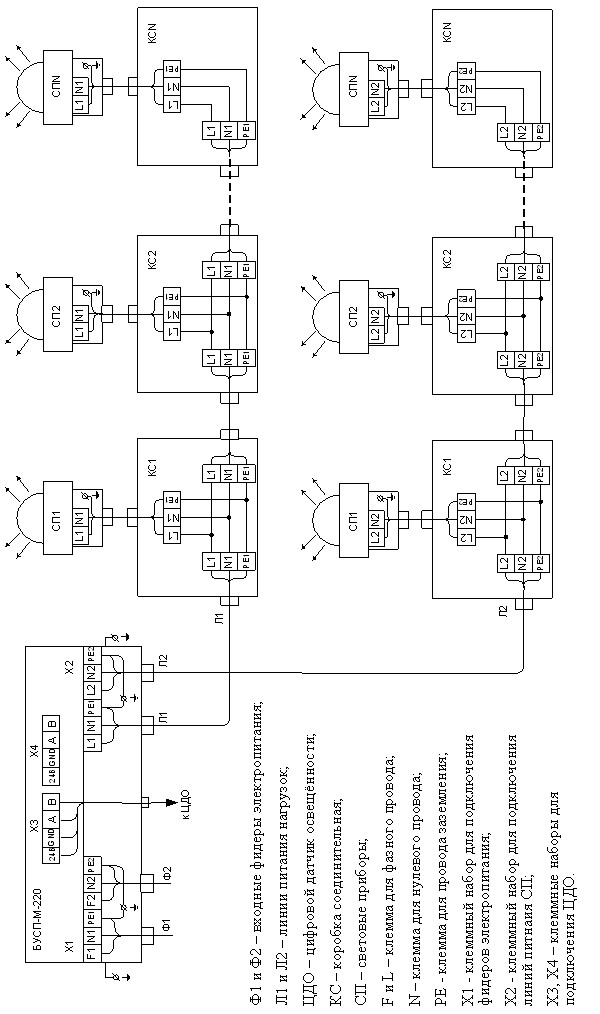

Схема подключения БУСП-М-220 приведена на рисунке 3.
Блок обеспечивает подачу электроэнергии к линиям питания световых приборов Л1 и Л2 от одного из фидеров электропитания Ф1 или Ф2. Фидер Ф2 всегда является резервным и подключается при выходе напряжения на фидере Ф1 за установленные изготовителем пределы (от 185 до 255В). После того, как напряжение на фидере Ф1 вернётся в норму, автоматически произойдёт возврат линий питания световых приборов на элекроснабжение от фидера Ф1 независимо от значений напряжения на фидере Ф2. Выход питающих напряжений обоих фидеров из допустимых границ влечет прекращение электроснабжения СП.
Цифровой датчик освещённости измеряет уровень освещённости в месте установки и периодически пересылает её значения в блок для определения моментов включения и выключения световых приборов. Для подключения ЦДО служат клеммные наборы Х3 и Х4 (рисунок 3). Они равнозначны в использовании и подключение ЦДО возможно к любому из них.
Клеммные наборы Х1 предназначены для подключения кабелей фидеров электропитания питания.
Клеммные наборы Х2 предназначены для подключения кабелей линий питания нагрузки.
Рисунок 3 Схема подключения БУСП-М-220 |

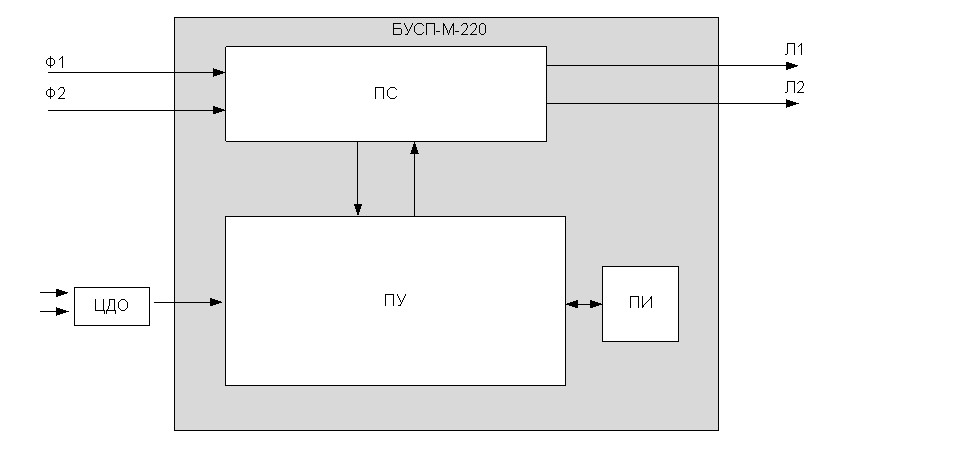

Функциональная схема базового исполнения БУСП-М-220 изображена на рисунке 4. Блок состоит из следующих электронных узлов :
- силовой платы (далее ПС);
- платы управления (далее ПУ);
- платы индикации (далее ПИ).
На плату силовую (ПС) заведены фидеры электропитания Ф1 и Ф2. Микроконтроллерная система управления этой платы осуществляет соединение одного из фидеров Ф1 или Ф2 с линиями питания нагрузки Л1 и Л2 по специальному алгоритму. Одновременно эта система измеряет значения напряжений на Ф1, Ф2, Л1, Л2 и токов в линиях Л1, Л2. Эти данные передаются на плату управления (ПУ). Микроконтроллер платы управления обеспечивает связь с платой индикации, цифровым датчиком освещённости и принимает информацию о состоянии линий питания нагрузок и входных фидеров электропитания от ПС. На основании полученной информации плата управления вырабатывает команды на включение и выключение присоединённых световых приборов и отправляет их на ПС. Она же обеспечивает фиксацию порогов включения и отключения нагрузок по освещённости.
ПС – плата силовая;
ПУ – плата управления;
ПИ – плата индикации;
Ф1 и Ф2 – входные фидеры электропитания;
Л1 и Л2 – линии питания нагрузок;
ЦДО – цифровой датчик освещённости.
Рисунок 4
Функциональная схема базового исполнения блока
5.1 Плата силовая (ПС)
ПС по команде ПУ осуществляет управление переключением фидеров электропитания Ф1 или Ф2 (рисунок 5) и световых приборов, подключенных к блоку линиям Л1 и Л2, а также формирование служебного электропитания для внутренних нужд блока.
Функциональная схема силовой части БУСП-М-220 представлена на рисунке 5.
|
