Управление включением и выключением СП, подключенных к блоку по линиям питания нагрузки Л1и Л2, производится микроконтроллером, установленным непосредственно на ПС, который осуществляет необходимые переключения электронных ключей КЭ1 – КЭ2, на основе измеренных напряжений U1 – U8 и токов I1, I2 в контрольных точках силовой платы и выдает соответствующую информацию на ПУ.
При изготовлении блока установлены заводские настройки допустимых значений напряжения U1, U2 в фидерах электропитания Ф1 и Ф2 и токов I1, I2 в линиях Л1 и Л2. Порог минимального значения напряжения равен 185В, максимального значения 255В. При выходе этих значений за установленные границы МК формирует сигнал для переключения электромеханического поляризованного реле (ЭР). Линии Л1 и Л2 переключаются на другой фидер. Порог максимального значения тока в линиях установлен при изготовлении и равен 1А. При превышении этого порога микроконтроллер формирует сигнал на отключение соответствующего КЭ.
Связь ПС и ПУ осуществляется по двухпроводному интерфейсу RS 232 с гальванической изоляцией. Передача информации об измеренных параметрах напряжений и токов происходит регулярно с периодом 1с.
ЭР – электромеханическое поляризованное реле
Ф1 и Ф2 –фидеры питания;
Л1 и Л2 – линии питания СП;
КЭ1 – КЭ2 – ключи электронные;
U1 – U10 – контрольные точки измерения напряжения.
Рисунок 5

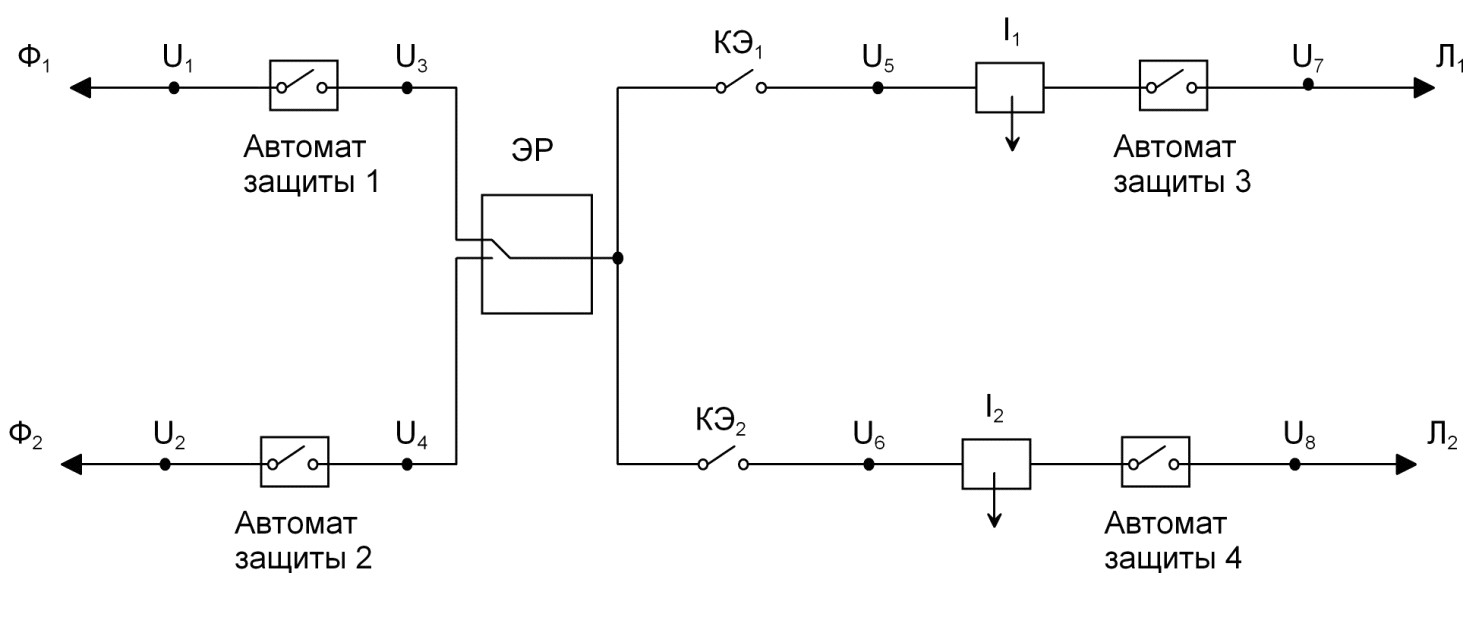

Функциональная схема силовой части БУСП-М-220
5.2 Плата управления (ПУ)
ПУ осуществляет обработку информации, поступающей от ЦДО и ПС, формирует сигналы индикации для ПИ и команды управления для ПС, а также регистрирует параметры работы блока, определённые алгоритмом, заложенным в программном обеспечении микроконтроллера.
Для включения и выключения СП в автоматическом режиме плата управления использует значение светового потока, получаемого от ЦДО.
Все эти операции выполняются микроконтроллером, расположенным на плате управления. Одна часть портов ввода – вывода микроконтроллера обеспечивает интерфейс связи с ПС, а другая непосредственно соединена с платой индикации панели управления для получения управляющих команд и визуализации текущего состояния блока.
5.3 Плата индикации (ПИ)
ПИ позволяет оценить состояние блока посредством светодиодной индикации и осуществить управляющие воздействия для выбора требуемого режима работы.
Расположение органов управления и индикации изображено на рисунке 2. Индикатор «НЕИСПРАВН.» (19) зажигается при возникновении какого – либо отклонения от заданного режима работы и обращает внимание обслуживающего персонала на возникновение неполадок;
Индикаторы «ВХОД 1» и «ВХОД 2» (18) позволяют оценить уровни напряжений на вводных фидерах по характеру их свечения;
Индикаторы «ВЫХОД 1» и «ВЫХОД 2» (21) светятся постоянно при наличии напряжений на линиях питания нагрузки и прерывисто при возникновении перегрузки линии по току;
Свечение индикатора «ПИТАНИЕ» (20) указывает на то, что напряжения питания электронных узлов БУСП находятся в норме;
Индикатор «СИГН. ВКЛ» (16) отображает сигнал включения КЭ;
Кнопка «ПОРОГ» (3) фиксирует в момент нажатия величину уменьшающегося уровня освещённости. При её срабатывании запоминается текущее значение освещённости, полученное от ЦДО. Это значение используется, как порог включения СП. Порог выключения, т. е. значение освещённости, при котором СП выключаются, вычисляется автоматически (+20% к порогу включения);
Индикаторы «ДО1» и «ДО2» (поз. 15, рисунок 2) позволяют оперативно проконтролировать наличие связи с датчиком освещённости.
Эксплуатационные ограничения
Блок не должен эксплуатироваться в среде, которая может повредить электрическую изоляцию или вызвать коррозию металлических частей.
Блок рассчитан на работу с десятью световыми приборами типа ЗОМ-СД-А-220 в каждой линии питания нагрузки. В случае использования других типов световых приборов или иных потребителей следует учитывать допустимую ёмкостную нагрузку, которая не должна превышать 1000 мкф. на каждую линию питания нагрузки.
Требования к применяемым кабелям
Для подключения линий питающих фидеров и линий питания нагрузки необходимо применять электрические кабели, удовлетворяющие следующим требованиям и параметрам по ГОСТ 22483-77 :
- количество питающих жил 3;
- сечение каждой жилы, мм? 0,5 ? 2,5 мм?;
- сечение наружной оболочки кабеля круглое;
- диаметр наружной оболочки кабеля, мм 6 ? 12 мм;
- класс гибкости кабеля, не ниже 3;
- материал наружной оболочки кабеля полимерное или резиновое.
В исключительных случаях допускается использовать двухжильный экранированный кабель, при этом экран кабеля использовать вместо проводника защитного заземления.
Для подключения ЦДО необходимо применять электрические кабели, удовлетворяющие следующим требованиям и параметрам по ГОСТ 22483-77 :
- количество питающих жил 4;
- сечение каждой жилы, мм? 0,35 ? 1,5;
- сечение наружной оболочки кабеля круглое;
- диаметр наружной оболочки кабеля, мм 5 ? 7;
- класс гибкости кабеля, не ниже 3;
- материал наружной оболочки кабеля полимерное или резиновое.
Присоединительные электрические кабели не должны иметь деформаций круглой формы и механических повреждений оболочки (трещины, царапины, задиры и т. д.).
Подготовка к использованию8.1 Внешний осмотр
После вскрытия упаковки необходимо убедиться в отсутствии внешних механических поломок и повреждений корпуса, проверить комплектность в соответствии с документацией.
8.2 Монтаж и подключение кабелей к блоку
Блок с помощью крепежных элементов (в комплект поставки не входят) устанавливают на предусмотренном проектом месте.
Корпус 9 блока соединяют с контуром заземления помещения шиной или проводом сечением не менее 4 мм2. Для этого предусмотрен специальный болт заземления 6 (рисунок 1) на корпусе блока.
ВНИМАНИЕ! При размещении блока необходимо обеспечить возможность доступа к нему в процессе эксплуатации.
Для подключения кабелей фидеров электропитания и линий питания нагрузок необходимо :
- отвинтить четыре винта 4 и снять крышку 5 (рисунок 1);
- отвинтить винты 8 и снять две панели 7 и 13 (рисунок 2);
- разделать подключаемые концы кабелей в соответствии с рисунком 8;
- открутить гайки кабельных вводов 1 и 3 (рисунок 1);
- протянуть кабели через снятые гайки и соответствующие кабельные вводы с резиновым уплотнением;
- подключить проводники кабелей к соответствующим клеммам в соответствии с рисунком 2 (виды А и В);
- закрепить оболочку каждого кабеля винтами 11 и затянуть гайку кабельного ввода;
- установить на место панели 7 и 13, закрепить их винтами 8 (рисунок 2).
Рисунок 8

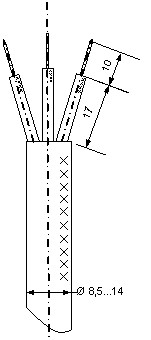

Разделка силового кабеля
Для подключения сигнального кабеля необходимо :
- разделать кабель в соответствии с рисунком 9;
- открутить гайку кабельного ввода 2 (рисунок 1);
- протянуть кабель через гайку, кабельный ввод с резиновым уплотнением и через соответствующее отверстие в кронштейне 10 (рисунок 2);
- подсоединить проводники кабеля к одному из 4-х контактных клеммных наборов 9 в соответствии с маркировкой клемм сигнальных цепей (рисунок 2 вид С);
- зафиксировать оболочку кабеля в кронштейне 10 стопорным винтом (рисунок 2);
- затянуть гайку кабельного ввода;
- установить крышку 5 (рисунок 1) и закрепить её винтами 4 (рисунок 1).
Рисунок 9
Разделка сигнального кабеля
8.3 Меры безопасности
К обслуживанию блока допускаются лица, имеющие квалификационную группу по электробезопасности не менее третьей и изучившие настоящее руководство по эксплуатации.
Недопустимо применение неисправного инструмента при монтаже блока.
Освещение в месте производства работ по монтажу блока должно соответствовать санитарным нормам.
Следует исключать возможность попадания внутрь блока посторонних предметов и жидкостей.
8.4 Подготовка блока к работе
Проверить правильность монтажа и присоединения жил силовых и сигнальных кабелей к клеммам блока используя маркировку на клеммах или на рисунке 2 настоящего РЭ.
ВНИМАНИЕ! Перед монтажом необходимо убедиться в том, что питающее напряжение сети соответствует напряжению, указанному на маркировке блока.
8.5 Проверка работоспособности блока
Для своевременного предотвращения и выявления неисправностей необходимо перед первоначальным включением для проверки на работоспособность произвести внешний осмотр состояния блока со снятыми съёмной крышкой 5 и панелями 7 и 13.
Выполнить следующие действия :
1) перевести автоматические выключатели 2 и 17 (рисунок 2) в нижнее положение (положение выкл.);
2) перевести переключатель "РЕЖИМ" 4 (рисунок 2) в положение АВТ.
3) подать напряжение переменного тока 220В на фидер 1. Индикаторы "ПИТАНИЕ", "ВХОД 1", кнопка "ПОРОГ" должны светить постоянно, индикатор "НЕИСПРАВН." - мигать;
4) подать напряжение переменного тока 220В на фидер 2. К предыдущей индикации добавится постоянное свечение индикатора "ВХОД 2";
5) установить автоматические выключатели ВХОД 1 и ВХОД 2 в верхнее положение. Индикатор "НЕИСПРАВН" должен погаснуть;
|
