Методические рекомендации по работе с единой системой межведомственного электронного взаимодействия версия 3.5.0.0 (стр. 5 )

Маршрутизации, в результате которых создается одно и только одно сообщение-клон Маршрутизации, в результате которых может быть создано несколько сообщений-клонов

Фиксированная

Содержимое каждого сообщения-запроса полностью копируется в единственное сообщение-клон, которое размещается в очереди системы-ответчика. Система-ответчик определена для каждого сообщения-запроса, передаваемых в рамках данного протокола обмена (вида сведений). Схематично, фиксированная маршрутизация представлена на рисунке 1.

Рисунок 1 – Схема фиксированной маршрутизации

Табличная

Перечень (таблица) возможных систем-ответчиков (далее, Перечень возможных ответчиков) для каждого протокола обмена (вида сведений) ведется в СМЭВ, и каждый его пункт содержит:

указание на систему-ответчика, в адрес которой может быть направлено сообщение-запрос в рамках данного протокола обмена (вида сведений); значение кода маршрутизации.

Код маршрутизации — это составная часть СМЭВ-документа, которая передается в сообщениях-запросах.

Сопоставляя его значение с Перечнем возможных ответчиков, СМЭВ определяет единственную систему-ответчика. В её очередь размещается сообщение-клон, содержимое которого полностью соответствует содержимому исходного сообщения-запроса.

Чтобы использовать эту маршрутизацию, в ходе проектирования протокола обмена (вида сведений), необходимо также определить инструкцию поиска кода маршрутизации в СМЭВ-документе.

Перечень возможных ответчиков изменяется через обращение в СЭ.

Схематично, табличная маршрутизация представлена на рисунке 2.

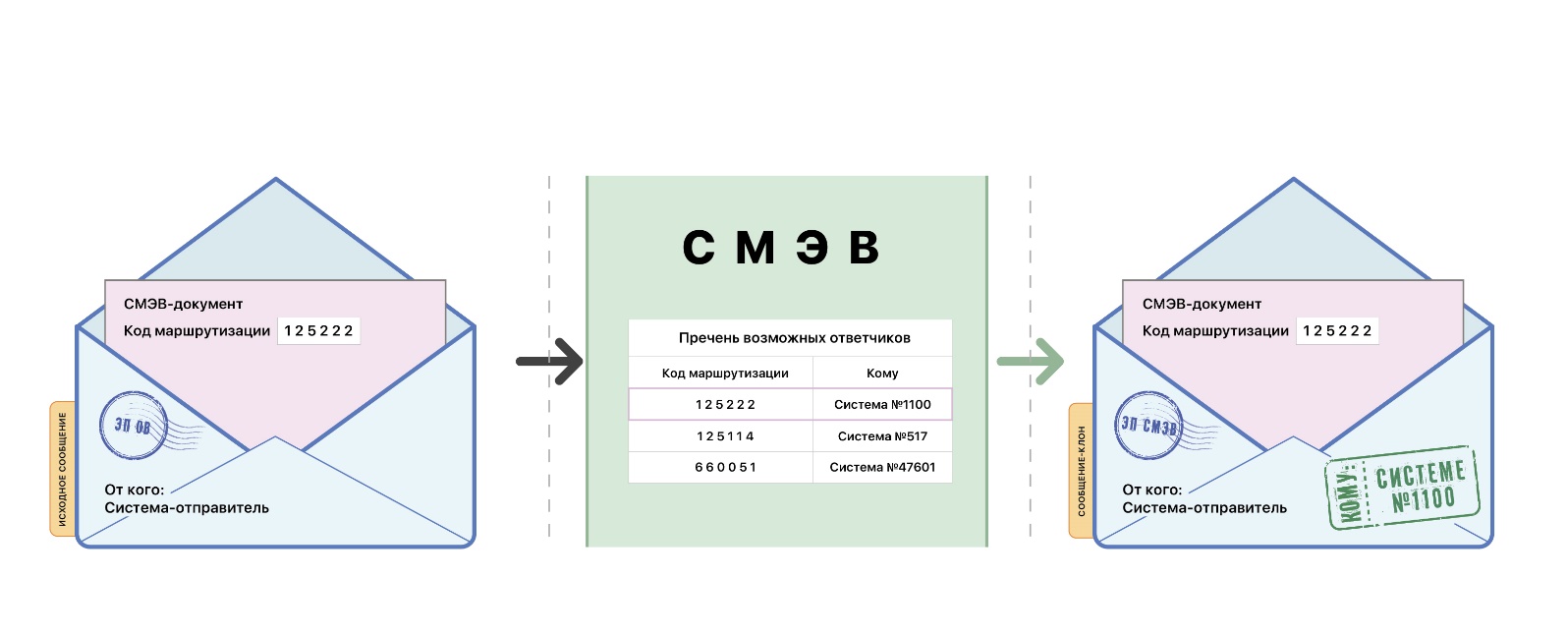

Рисунок 2 – Схема табличной маршрутизации

Реестровая по коду маршрутизации

Сообщение-запрос содержит реестр, который, в общем случае, состоит из нескольких СМЭВ-документов.

По каждому СМЭВ-документу, решение о том, в адрес какой единственной системы-ответчика будет направлена его копия, принимается отдельно. Система-ответчик для данного СМЭВ-документа определяется по коду маршрутизации на основании Перечня доступных ответчиков. Копия одного СМЭВ-документа может быть направлена одной и только одной системе-ответчику.

Чтобы использовать эту маршрутизацию, в ходе проектирования протокола обмена (вида сведений), необходимо также определить инструкцию поиска кода маршрутизации в СМЭВ-документе.

Перечень возможных ответчиков изменяется через обращение в СЭ.

Схематично, реестровая маршрутизация по коду маршрутизации представлена на рисунке 3.

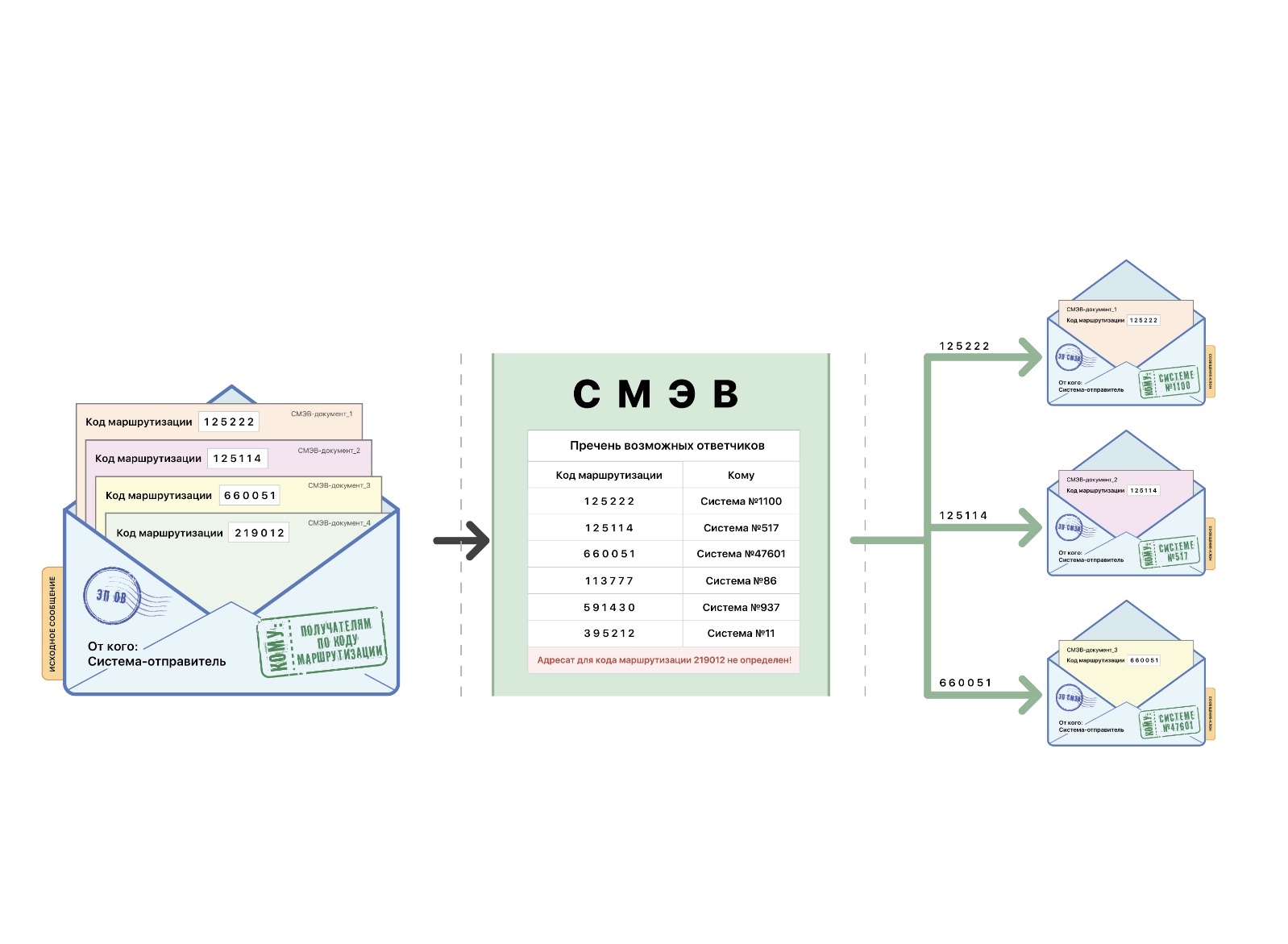

Рисунок 3 – Схема реестровая маршрутизация по коду маршрутизации

Общая реестровая по мнемоникам

Содержимое каждого сообщения-запроса полностью копируется в сообщения-клоны, которые размещается в очереди систем-ответчиков. Список мнемоник систем-ответчиков, в адрес которых, будут направлены сообщения-клоны, содержатся в исходном сообщении-запросе. Каждая из указанных систем-ответчиков включена в Перечень возможных ответчиков для данного протокола обмена (вида сведений).

Перечень возможных ответчиков изменяется через обращение в СЭ.

Схематично, общая реестровая маршрутизация по мнемоникам представлена на рисунке 4.

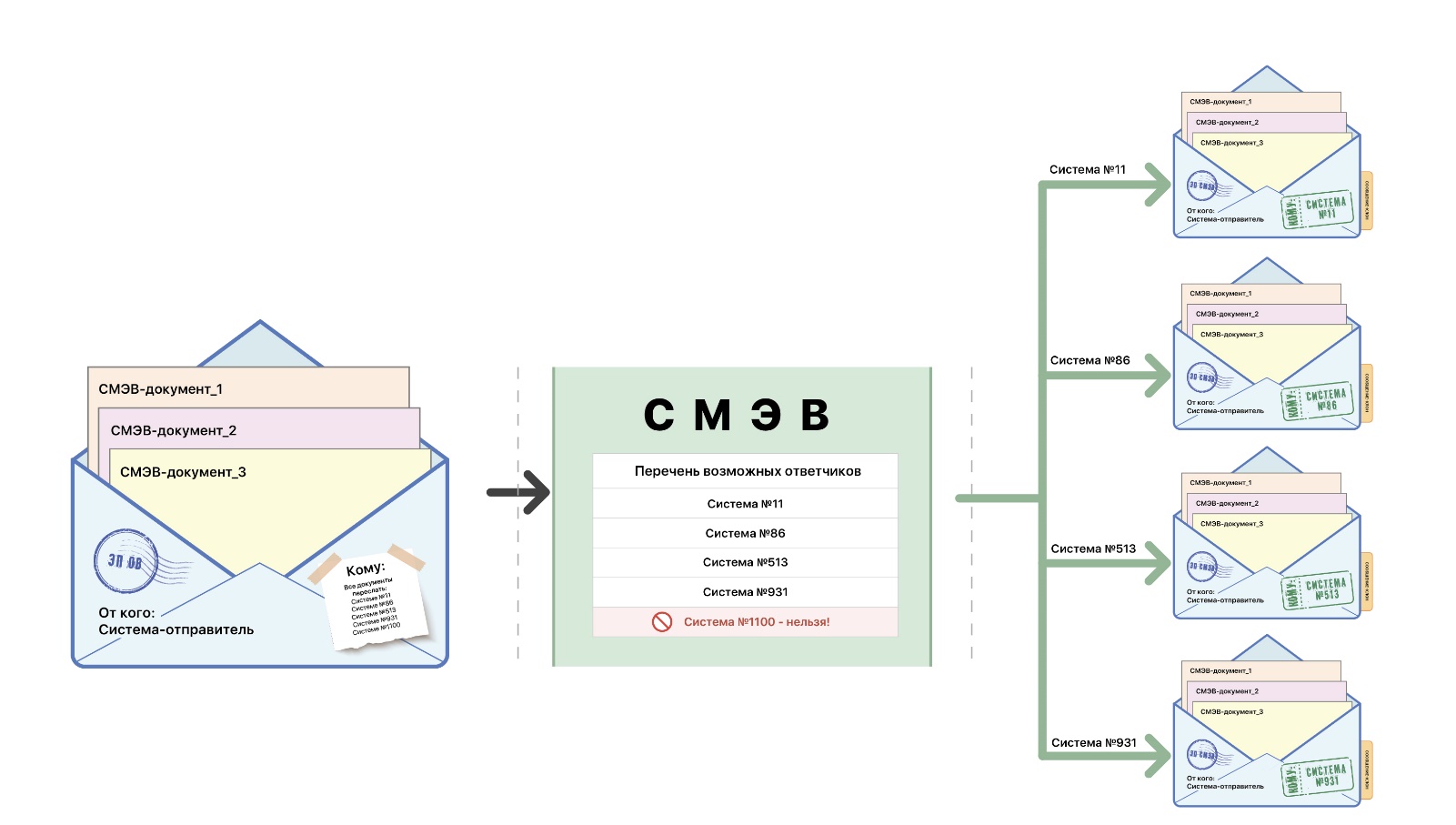

Рисунок 4 – Схема общей реестровой маршрутизации по мнемоникам

Реестровая по мнемоникам

Сообщение-запрос содержит реестр, который, в общем случае, состоит из нескольких СМЭВ-документов.

По каждому СМЭВ-документу, решение о том, в адрес каких систем-ответчиков будет направлена его копия, принимается отдельно. То есть, содержимое каждого СМЭВ-документа из сообщения-запроса может быть адресовано сразу нескольким системам-ответчикам.

Список мнемоник систем-ответчиков, в адрес которых, будут направлена копия данного СМЭВ-документа содержится в исходном сообщении-запросе.

Схематично, реестровая маршрутизация по мнемоникам представлена на рисунке Рисунок 5.

Рисунок 5 – Схема реестровой маршрутизации по мнемоникам

Маршрутизации режима «рассылка»

Результатом всех маршрутизаций, которые поддерживает СМЭВ для режима «рассылка», в общем случае, являются несколько сообщений-клонов.

Целиковая

Содержимое каждого сообщения-клона представляет собой полную копию содержимого сообщения-рассылки. Содержимое из сообщения-рассылки целиком передается в сообщения-клоны. Сообщения-клоны размещаются в очередях системы-подписчиков, которые определяются по Перечню подписчиков. Перечень подписчиков ведется в СМЭВ для каждого протокола обмена с данной маршрутизацией.

Схематично, целиковой маршрутизация рассылки представлена на рисунке 6.

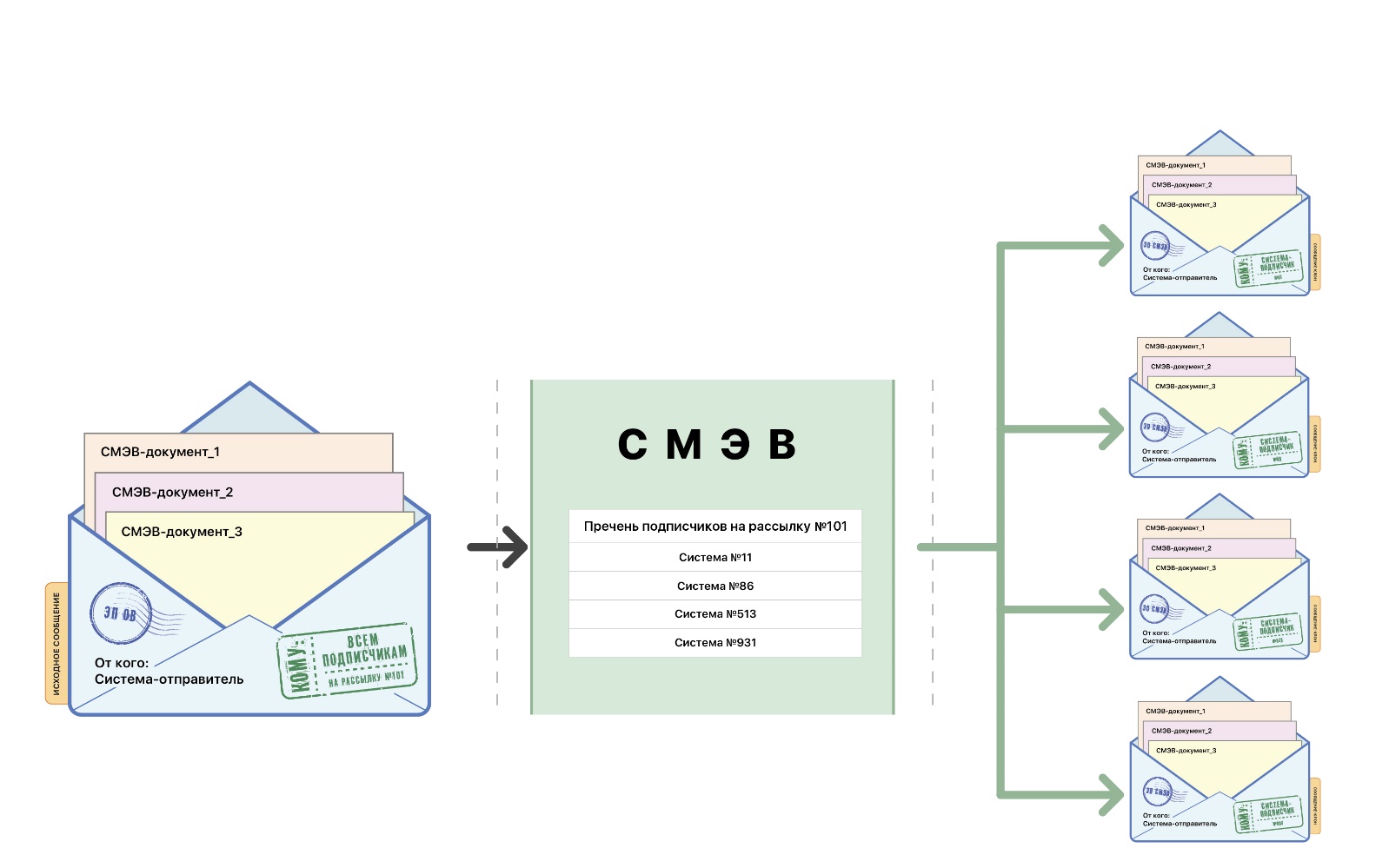

Рисунок 6 – Схема целиковой маршрутизация рассылки

Фрагментарная (По идентификаторам)

Фрагментарная маршрутизация (По идентификаторам) позволяет создать ситуацию, когда в адрес систем-подписчиков, в общем случае, передаются копии лишь некоторых СМЭВ-документов из сообщения - рассылки. Содержимое сообщения-рассылки передается системам-подписчикам не целиком, а фрагментарно.

Системе-издателю важно и достаточно опубликовать очередное реестровое сообщение-рассылку, а вопрос о том, в адрес каких систем-подписчиков будут переданы копии конкретных СМЭВ-документов, должен решить сам СМЭВ. При этом связующим звеном между конкретным СМЭВ-документом и системами-подписчиками, в адрес которых должна быть направлена его копия, являются значения идентификаторов объектов рассылки (далее, Идентификаторы).

Схематично, фрагментарной маршрутизация рассылки представлена на рисунке 7.

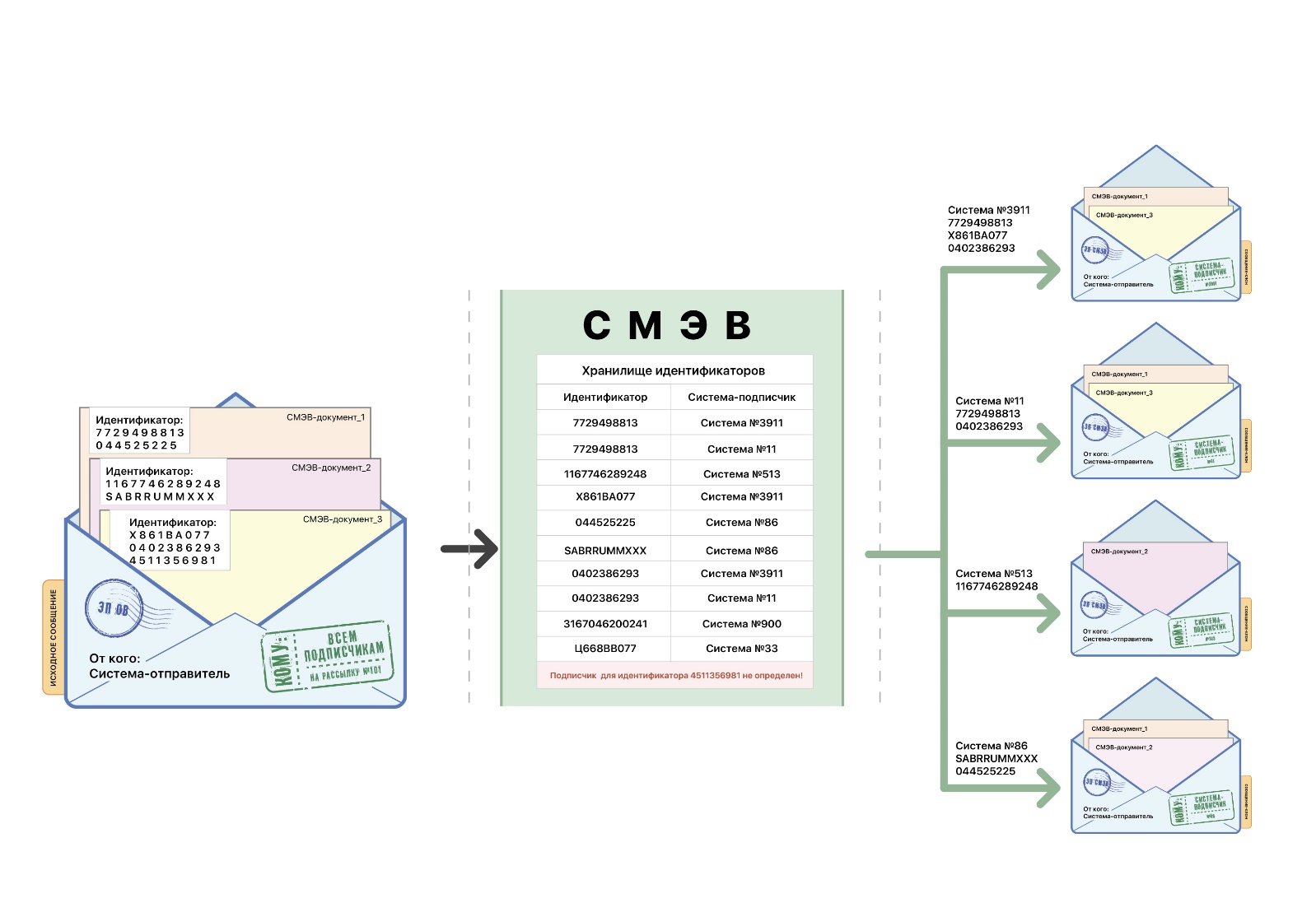

Рисунок 7 – Схема фрагментарной маршрутизация рассылки

Идентификатор объекта рассылки

Под объектом рассылки понимается осязаемый или умозрительный объект реального мира, экземпляры которого могут быть однозначно идентифицированы. Сведения о фактах, которые связаны с экземплярами объекта рассылки, могут распространяться в режиме «рассылка».

Например, общеизвестными объектами рассылки, для целей рассматриваемой маршрутизации являются:

юридические лица; физические лица; здания и сооружения; документы, удостоверяющие личность; транспортные средства.

Идентификаторами для указанных объектов рассылки могут служить соответственно:

основной государственный регистрационный номер юридического лица (далее, ОГРН); основной государственный регистрационный номер индивидуального предпринимателя (далее, ОГРНИП); адресный код из Федерального информационного адресной системы (далее, ФИАС-код); серия и номер паспорта гражданина; номер государственного регистрационного знака транспортного средства

При этом объектами рассылки могут, по соглашению взаимодействующих сторон, быть также признаны и любые другие объекты реального мира. Главное, чтобы все взаимодействующие стороны одинаково сопоставляли значения идентификаторов объектов рассылок с самими объектами.

Например, Центральная избирательная комиссия (далее, ЦИК) может опубликовать в ЕСНСИ справочник - перечень всех избирательный участков, каждая запись из которого будет содержать назначенное самой ЦИК значение идентификатора для конкретного участка и его физический адрес. Ведомства - подписчики на рассылку о ходе голосования, по этому справочнику участков, имеют возможность сопоставить получаемые в рассылках от ЦИК сведения с конкретными адресными объектами – месторасположениями избирательных участков.

Порядок маршрутизации

Сообщение-рассылка содержит реестр, который, в общем случае, состоит из нескольких СМЭВ-документов. По каждому СМЭВ-документу, решение о том, в адрес каких систем-подписчиков будет направлена его копия, принимается отдельно. То есть, содержимое каждого СМЭВ-документа из сообщения-рассылки может быть адресовано сразу нескольким системам-подписчикам.

Определение систем-подписчиков, в адрес которых должна быть направлена копия данного СМЭВ-документа, выполняется путем сопоставления двух списков. Первый список – перечень значений Идентификаторов, который содержится в данном СМЭВ-документе. Второй список – перечень значений Идентификаторов, который размещён в Хранилище идентификаторов для данного протокола обмена (вида сведений).

Хранилище (идентификаторов)

Хранилище значений идентификаторов объектов рассылки (далее, Хранилище) ведется в СМЭВ для каждого протокола обмена (вида сведений) с фрагментарной маршрутизацией. Каждая запись Хранилища (далее, подписка) содержит соответствие между системой-подписчиком и конкретным значением Идентификатора.

Изменение состава подписок в Хранилище для данной системы-подписчика и данного протокола обмена (вида сведений) может быть выполняться как вручную, так и в ходе программного взаимодействия. Для ручного изменения состава подписок следует использовать возможности КТДА (см. Руководство пользователя КТДА). Для автоматизации процесса внесения изменений в состав подписок, следует использовать служебный протокол обмена (вид сведений) «Управление подписками».

Пример фрагментарной рассылки

Предполагается регулярная рассылка реестра СМЭВ-документов. Каждый из которых, содержит сведения о фактах присвоения или изменения классов опасности производственных помещений (см. 116-ФЗ от 01.01.2001) и включают в себя следующие описательные атрибуты:

Дата присвоения / изменения класса опасности; Новый класс опасности; Основания для изменения класса опасности; Описание производственного помещения; ФИАС-код производственного помещения; ОГРН органа государственной власти, присвоившего новый класс опасности для производственного помещения (далее, ОГРН ОГВ); ОГРН юридического лица (далее, ОГРН ЮЛ) – владельца производственного помещения; ОГРНИП – владельца производственного помещения, индивидуального предпринимателя.

ФИАС – код, ОГРН ОГВ, ОГРН ЮЛ, ОГРН ИП – общеизвестные идентификаторы объектов рассылок: авторитетная ссылка, которая указывает на адресную информацию промышленного помещения; два указателя на записи реестра юридических лиц; указатель на запись реестра индивидуальных предпринимателей.
