1.3 Таблицы маршрутизации конечных узлов

Задачу маршрутизации решают не только промежуточные узлы (маршрутизаторы), но и конечные узлы — компьютеры. Решение этой задачи начинается с того, что средствами протокола IP на конечном узле определяется, направлен ли пакет в другую сеть или адре­сован какому-нибудь узлу данной сети. Если номер сети назначения совпадает с номером данной сети, это означает, что пакет маршрутизировать не требуется. В противном случае маршрутизация нужна.

Структуры таблиц маршрутизации конечных узлов и транзитных маршрутизаторов ана­логичны. Обратимся снова к сети, изображенной на рис. 1.1. Таблица маршрутизации конечного узла В, принадлежащего сети N3, могла бы выглядеть так, как табл. 1.2. Здесь IPв — сетевой адрес интерфейса компьютера В. На основании этой таблицы конечный узел В выбирает, на какой из двух имеющихся в локальной сети N3 маршрутизаторов (R1 или R3) следует посылать тот или иной пакет.

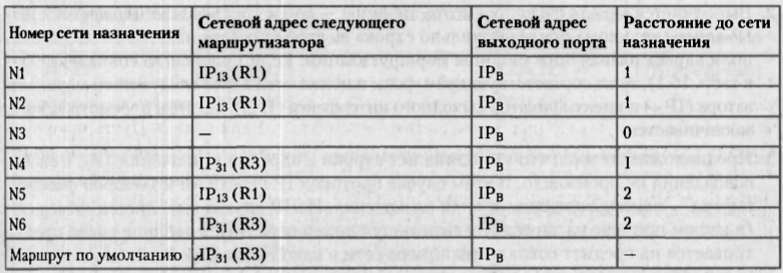

Таблица 1.2

Таблица маршрутизации конечного узла В

Конечные узлы в еще большей степени, чем маршрутизаторы, пользуются приемом маршрутизации по умолчанию. Хотя они также в общем случае имеют в своем распоряжении таблицу маршрутизации, ее объем обычно незначителен, что объясняется периферийным расположением всех конечных узлов. Конечный узел часто вообще работает без таблицы маршрутизации, имея только сведения об адресе маршрутизатора по умолчанию. При наличии одного маршрутизатора в локальной сети этот вариант — единственно возможный для всех конечных узлов. Но даже при наличии нескольких маршрутизаторов в локальной сети, когда перед конечным узлом стоит проблема их выбора, часто в компьютерах для по­вышения производительности прибегают к заданию маршрута по умолчанию.

Рассмотрим таблицу маршрутизации другого конечного узла составной сети — узла А (табл. 1.3). Компактный вид таблицы маршрутизации узла А отражает тот факт, что все пакеты, направляемые из узла А, либо не выходят за пределы сети N12, либо непременно проходят через порт 1 маршрутизатора 17. Этот маршрутизатор и определен в таблице маршрутизации в качестве маршрутизатора по умолчанию. [3]

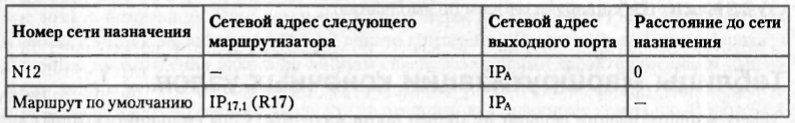

Таблица 1.3

Таблица маршрутизации конечного узла А

Еще одним отличием работы маршрутизатора и конечного узла является способ построе­ния таблицы маршрутизации. Если маршрутизаторы, как правило, автоматически создают таблицы маршрутизации, обмениваясь служебной информацией, то для конечных узлов таблицы маршрутизации часто создаются вручную администраторами и хранятся в виде постоянных файлов на дисках.

1.4 Просмотр таблиц маршрутизации без масок

Рассмотрим алгоритм просмотра таблицы маршрутизации, реализуемый на маршрутизаторе протоколом IP. При его описании мы будем использовать табл. 1.1 и рис. 1.2.

Пусть на один из интерфейсов маршрутизатора поступает пакет. Протокол IP извлекает из пакета IP-адрес назначения (предположим, адрес назначения IРв). Выполняется первая фаза просмотра таблицы — поиск конкретного маршрута к узлу. IP-адрес (целиком) последовательно строка за строкой сравнивается с содержимым поля адреса назначения таблицы маршрутизации. Если произошло совпадение (как в табл. 1.1), то из соответствующей строки извлекаются адрес следующего маршрути­затора (IP21) и идентификатор выходного интерфейса (IP41). На этом просмотр таблицы заканчивается. Предположим теперь, что в таблице нет строки с адресом назначения IРв, а значит, совпадения не произошло. В этом случае протокол IP переходит ко второй фазе просмотра -- поиску маршрута к сети назначения. Из IP-адреса выделяется номер сети (в нашем примере из адреса IРв выделяется номер сети N3), и таблица снова просматривается на предмет совпадения номера сети в какой-либо строке с номером сети из пакета. При совпадении (в нашем примере оно произошло) из соответствующей строки таблицы извлекаются адрес следующего маршрутизатора (IP12) и идентификатор выходного интерфейса (IP41). Просмотр таблицы на этом завершается. Наконец, предположим, что адрес назначения в пакете был таков, что совпадения не произошло ни в первой, ни во второй фазах просмотра. В таком случае средствами протокола IP либо выбирается маршрут по умолчанию (и пакет направляется по адресу IP51), либо, если маршрут по умолчанию отсутствует, пакет отбрасывается. Просмотр таблицы на этом заканчивается.

1.5 Маршрутизация в неоднородных сетях

Взаимодействие протоколов маршрутизации.

Водной и той же сети могут одновременно работать несколько разных протоколов маршрутизации (рис. 1.2). Это означает, что на некоторых (не обязательно всех) маршрутизаторах сети установлено и функционирует несколько протоколов маршрутизации, но при этом, естественно, через сеть взаимодействуют только одноименные протоколы. То есть если маршрутизатор 1 поддерживает, например, протоколы RIP и OSPF, маршрутизатор 2 — только RIP, а маршрутизатор 3 — только OSPF, то маршрутизатор 1 будет взаимодействовать с маршрутизатором 2 по протоколу RIP, с маршрутизатором 3 — по OSPF, а маршрутизаторы 2 и 3 вообще непосредственно друг с другом взаимодействовать не смогут. [4]

В маршрутизаторе, который поддерживает одновременно несколько протоколов, каждая запись в таблице является результатом работы одного из этих протоколов. Если информация о некоторой сети появляется от нескольких протоколов, то для однозначности выбора маршрута (а данные разных протоколов могут вести к разным рациональным маршрутам) устанавливаются приоритеты протоколов маршрутизации. Обычно предпочтение отдается протоколам LSA, как располагающим более полной информацией о сети по сравнению с протоколами DVA. В некоторых ОС в формах вывода на экран и печать в каждой записи таблицы маршрутизации имеется отметка о том, с помощью какого протокола маршрутизации эта запись получена. Но даже если эта отметка на экран и не выводится, она обязательно имеется во внутреннем представлении таблицы маршрутизации.

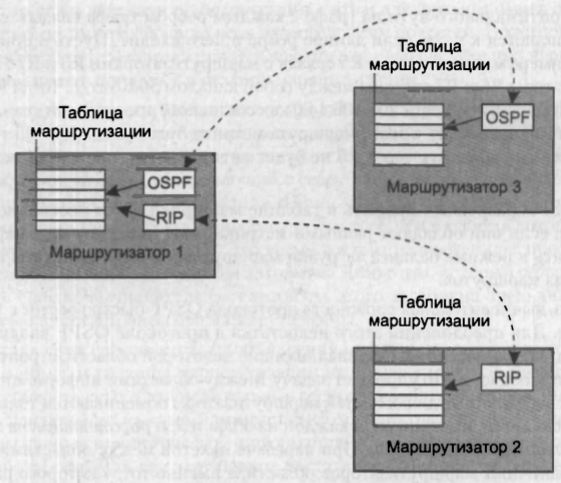

Рис. 1.2 - Применение нескольких протоколов маршрутизации в одной сети

По умолчанию каждый протокол маршрутизации, работающий на определенном маршрутизаторе, распространяет только «собственную» информацию, то есть ту информацию, которая была получена данным маршрутизатором по данному протоколу. Например, если о маршруте к некоторой сети маршрутизатор узнал по протоколу RIP, то и распространять по сети объявления об этом маршруте он будет с помощью протокола RIP. Однако такой «избирательный» режим работы маршрутизаторов ставит невидимые барьеры на пути распространения маршрутной информации, создавая в составной сети области взаимной недостижимости. Задача маршрутизации решалась бы эффективнее, если бы маршрутизаторы могли обмениваться маршрутной информацией, полученной разными протоколами маршрутизации. Такая возможность реализуется в особом режиме работы маршрутизатора, называемом перераспределением. Этот режим позволяет одному протоколу маршрутизации использовать не только «свои», но и «чужие» записи таблицы маршрутизации, полученные с помощью другого протокола маршрутизации, указанного при конфигурировании. Как видим, применение нескольких протоколов маршрутизации даже в пределах небольшой составной сети — дело не простое, от администратора требуется провести определенную работу по конфигурированию каждого маршрутизатора. Очевидно, что для крупных составных сетей нужно качественно иное решение.

Внутренние и внешние шлюзовые протоколы.

Такое решение было найдено для самой крупной на сегодня составной сети — Интернета. Это решение базируется на понятии автономной системы.

Обычно автономной системой управляет один поставщик услуг Интернета, самостоятельно выбирая, какие протоколы маршрутизации должны использоваться в некоторой автономной системе и каким образом между ними должно выполняться перераспределение маршрутной информации. Крупные поставщики услуг и корпорации могут представить свою составную сеть как набор нескольких автономных систем. Регистрация автономных систем происходит централизованно, как и регистрация IP-адресов и DNS-имен. Номер автономной системы состоит из 16 разрядов и никак не связан с префиксами IP-адресов входящих в нее сетей. В соответствии с этой концепцией Интернет выглядит как набор взаимосвязанных автономных систем, каждая из которых состоит из взаимосвязанных сетей (рис. 1.3), соединенными внешними шлюзами.

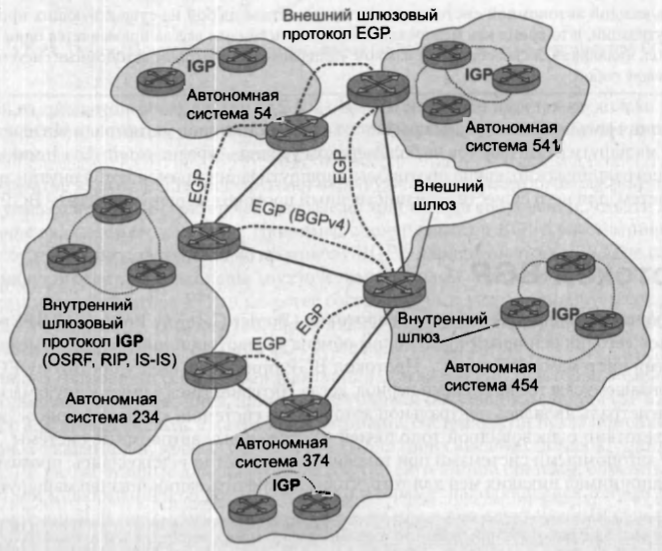

Рис. 1.3 - Автономные системы Интернета

Основная цель деления Интернета на автономные системы — обеспечение многоуровневого подхода к маршрутизации. До введения автономных систем предполагался двухуровневый подход, то есть сначала маршрут определялся как последовательность сетей, а затем вел непосредственно к заданному узлу в конечной сети (именно этот подход мы использовали до сих пор).

С появлением автономных систем появляется третий, верхний, уровень маршрутизации — теперь сначала маршрут определяется как последовательность автономных систем, затем — как последовательность сетей и только потом ведет к конечному узлу.

Выбор маршрута между автономными системами осуществляют внешние шлюзы, использующие особый тип протокола маршрутизации, так называемый внешний шлюзовой протокол (Exterior Gateway Protocol, EGP). В настоящее время для работы в такой роли сообщество Интернета утвердило стандартный пограничный шлюзовой протокол версии 4 (Border Gateway Protocol, BGPv4). В качестве адреса следующего маршрутизатора в протоколе BGPv4 указывается адрес точки входа в соседнюю автономную систему.

За маршрут внутри автономной системы отвечают внутренние шлюзовые протоколы (Interior Gateway Protocol, IGP). К числу IGP относятся знакомые нам протоколы RIP, OSPF и IS-IS. В случае транзитной автономной системы эти протоколы указывают точную последовательность маршрутизаторов от точки входа в автономную систему до точки выхода из нее.

2 Протоколы маршрутизации

2.1 Общие свойства и классификация протоколов маршрутизации

Протоколы маршрутизации обеспечивают поиск и фиксацию маршрутов продвижения данных через составную сеть TCP/IP. Давайте остановимся на некоторых общих свойствах протоколов данного класса.
