Актуальность (стр. 6 )

Рис. 3.1 –Добавление объектов на рабочую область

Модель узла ethernet4_slip8_gtwy представляет собой IP-шлюз, поддерживающий четыре интерфейса концентратора Ethernet и восемь интерфейсов последовательной линии. IP-пакеты, поступающие на любой интерфейс, направляются в соответствующий выходной интерфейс на основе их IP-адреса назначения. Протокол маршрутной информации (RIP) или протокол кратчайшего пути (OSPF) могут быть использованы для динамического и автоматического создания таблиц маршрутизации шлюза и выбора маршрутов в настраиваемом виде. [10]

Настройка маршрутизатора:

Щелкнуть правой кнопкой мыши по маршрутизатору Router1 ? Edit Attributes ? Раскрыть дерево Reports ? Раскрыть дерево RIP Routing Table и установить следующие значения: Export Time(s) Specification = Once at End of Simulation. Этот атрибут просит маршрутизатор экспортировать свою таблицу маршрутизации в конце моделирования в журнал моделирования; Status = Enable. Раскрыть дерево IP ? Раскрыть дерево IP Routing Parameters ? Раскрыть дерево Loopback Interfaces ? Установить значение 1 для Number of Rows. Нажать OK и сохранить проект.

Добавление остальных локальных сетей:

Выберите одновременно (зажав клавишу Shift и щелкая по объектам левой кнопкой мыши) все пять объектов, которые находятся в настоящее время в рабочей области проекта (один маршрутизатор, две локальные сети, а также два канала связи). Нажать Ctrl+C, чтобы скопировать выделенные объекты и затем нажать Ctrl+V чтобы их вставить. Повторить шаг 2 три раза, чтобы в итоге создать три новых копии объекта и расположить их как на рис. 3.2. Переименовать все объекты, как показано на рисунке. Соединить роутеры каналами связи типа PPP_DS3. PPP_DS3 имеет скорость передачи данных 44.736 Мбит.

Выбор статистик. Для тестирования производительности протокола RIP, мы будем собирать следующие статистики:

Щелкнуть правой кнопкой мыши в любом пустом месте рабочей области и выбрать из появившегося меню Choose Individual Statistics. В диалоговом окне Choose Results отметить галочкой следующие пункты: Global Statistics ? RIP ? Traffic Sent (bits/sec); Global Statistics ? RIP ? Traffic Received (bits/sec); Nodes Statistics ? Route Table ? Total Number of Updates. Нажать OK и затем сохранить проект.

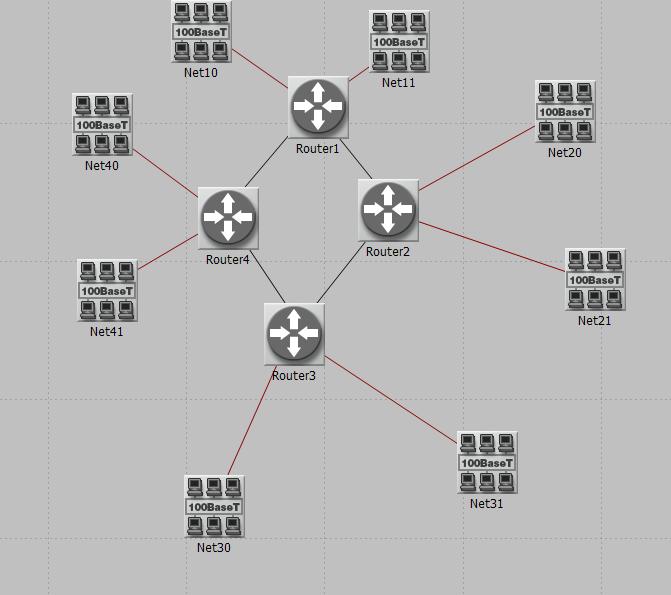

Рис. 3.2 - Расположение объектов на рабочей области

3.3 Настройка и запуск моделирования

Сейчас мы настроим некоторые параметры моделирования:

Нажать на иконку    , появится окно Configure Simulation. Установить продолжительность 10.0 minutes. Нажать на вкладку Global Attributes и изменить следующие атрибуты: раскрыть дерево IP ? IP Dynamic Routing Protocol = RIP. Теперь протокол RIP является протоколом маршрутизации всех маршрутизаторов в сети; раскрыть дерево IP ? IP Interface Addressing Mode = Auto Addressed/Export; раскрыть дерево Simulation Efficiency ? RIP Sim Efficiency = Disabled. Если этот атрибут включен, RIP остановится после "Rip Stop Time». Но нам нужно, чтобы RIP постоянно обновляло таблицу маршрутизации в случае, если произошли какие-либо изменения в сети (как мы увидим во втором сценарии) (рис. 3.3). Нажать OK и сохранить проект.

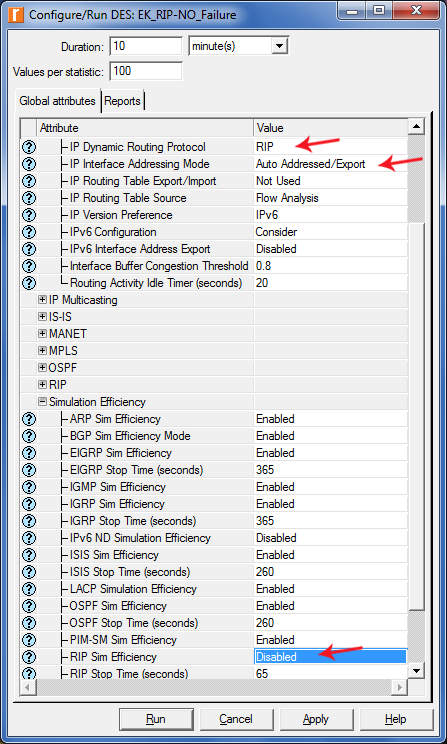

Рис. 3.3 – Настройка моделирования

3.4 Создание дополнительных сценариев

В сети, которую мы только что создали, маршрутизаторы будут строить свои таблицы маршрутизации, однако они не должны обновлять их в дальнейшем, потому что мы не имитируем любой узел или сбои соединения. В новом сценарии мы будем моделировать сбои, так что мы можем сравнить поведение маршрутизаторов в обоих случаях.

Выбрать Duplicate Scenario из меню Scenarios и установить название Failure ? Нажать OK. Открыть окно Object Palette, нажав на иконку . Выбрать палитру Utilities из выпадающего меню . Добавить объект Failure Recovery на рабочую область и переименовать его в Failure, как показано на рис. 3.4 ? Закрыть окно Object Palette.

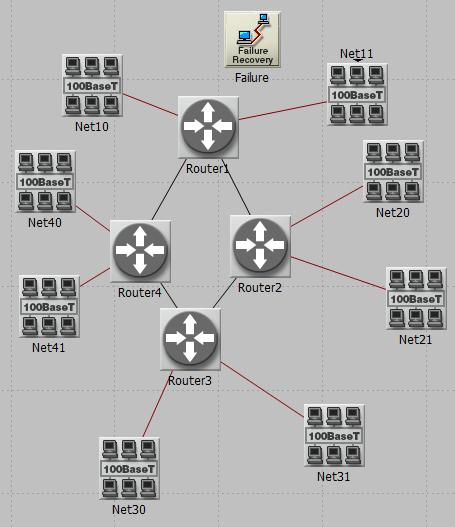

Рис. 3.4 - Расположение объектов на рабочей области сценария Failure

Щелкнуть правой кнопкой мыши на объекте Failure ? Edit Attributes ? Раскрыть дерево Link Failure/Recovery Specification ? Установить значение 1 для rows ? Установить значения для добавленной строки, как показано на рис. 3.5.

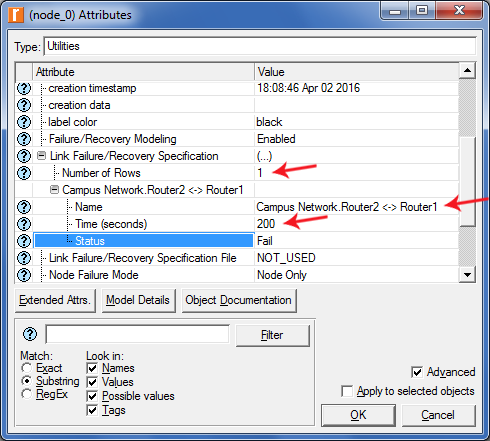

Рис. 3.5 – Настройка атрибутов объекта Failure

Это будет "сбой" связи между Router1 и Router2 на 200-ой секунде в симуляции.

Нажать OK и затем сохранить проект.

3.5 Результаты моделирования

Запуск моделирования:

Нажать на иконку  , появится окно Configure Simulation. Проверить, что все конфигурации настроены ранее и нажать Run.

Просмотр результатов. Сравнение числа обновлений:

Открыть меню DES, выбрать Compare Results из Results. Изменить значения в поле Presentation как показано на рис. 3.6.

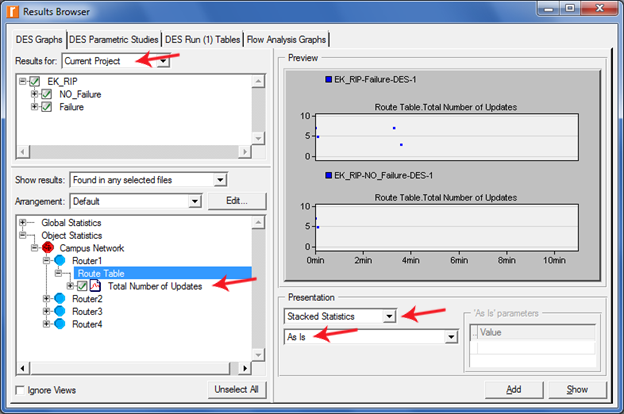

Рис. 3.6 – Настройка просмотра результатов

Выбрать статистику Total Number of Updates для Router1 и нажать на кнопку Show. Вы получите два графика, каждый для отдельного сценария. Щелкните правой кнопкой мыши на каждый график и выберите Draw Style ? Bar Chart. В результате должен получиться график, как на рис. 3.7 (вы можете увеличить график, выделив левой кнопкой мыши необходимую область) .

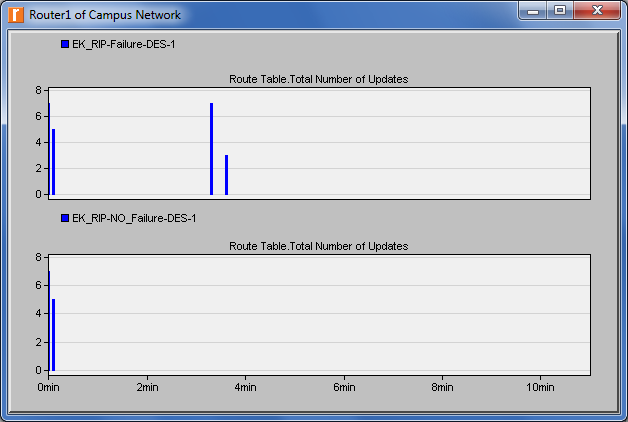

Рис. 3.7 – Графики для Total Number of Updates

Получение IP-адреса интерфейса:

Перед тем как проверить содержимое таблиц маршрутизации, нам необходимо получить информацию о IP-адресе для всех интерфейсов в текущей сети. Эти IP-адреса назначаются автоматически во время моделирования, и мы устанавливаем глобальный атрибут IP Interface режим адресации экспортировать эту информацию в файл.

Используя любой файловой проводник, найдите каталог, в котором сохранен ваш проект. Найдите файл <ваши инициалы>_ RIP-NO_Failure-ip_addresses. gdf (другой файл, созданный из сценария Failure должен содержать ту же информацию) ? Сделайте копию этого файла и изменить тип файла на. txt (<Инициалы >_ RIP-NO_Failure-ip_addresses. txt).

Откройте файл с помощью текстового редактора.

На рис. 3.8 приводится часть содержимого файла GDF. Он показывает IP-адреса, назначенные интерфейсы Router1 в нашей сети. Например, интерфейс Router1, который подключен к Net10 имеет IP-адрес 192.0.0.1 (Примечание: Ваш результат может отличаться из-за различного размещения узлов) Маска подсети, связанная с этим интерфейсом, указывает на то, что адрес подсети, к которой интерфейс подключен, является 192.0.0.0 (т. е. логическое и интерфейсного IP-адрес и маска подсети).

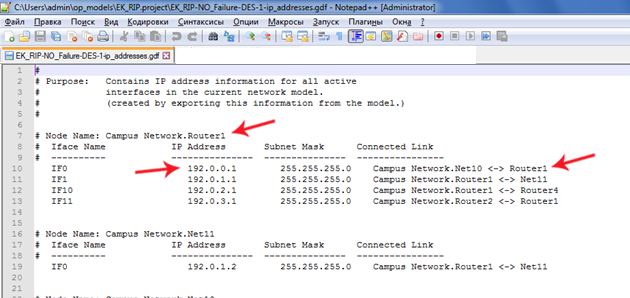

Рис. 3.8 – Содержимое файла GDF

Распечатайте макет сети, реализованной в этой лабораторной работе. На этой схеме, из информации, содержащейся в файле GDF, запишите IP-адреса, связанные с Router1, а также адреса, присвоенные каждой подсети, как показано на рис. 3.9 (Примечание: Ваши IP-адреса могут изменяться в зависимости от различного размещения узлов).

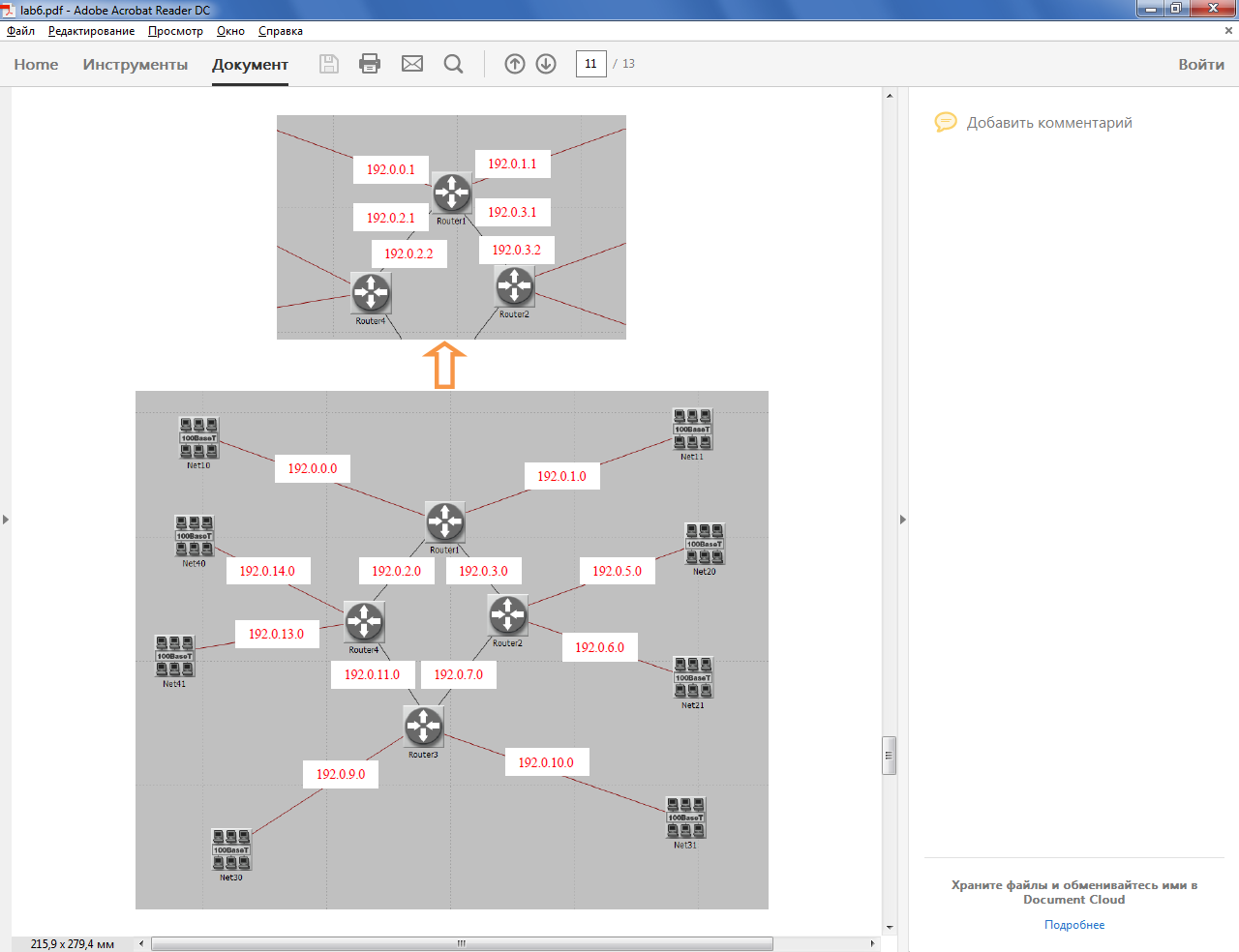

Рис. 3.9 – Присвоение IP-адресов

Сравнение содержания таблиц маршрутизации.

Для того, чтобы проверить содержимое таблиц маршрутизации в Router1 для обоих сценариев: нажать на Router1 ? Открыть меню Protocols ? IP ? Routing ? выбрать Export Routing Tables; запустить моделирование; перейти ко View Results ? вкладка DES Run Tables tab ? раскрыть дерево, как показано на рис. 3.10 и рис. 3.11.

Рис. 3.10 - Просмотр таблицы маршрутизации

Выполнить предыдущий шаг для второго сценария (рис. 3.12). (Примечание: Ваши результаты могут отличаться из-за различного размещения узлов).

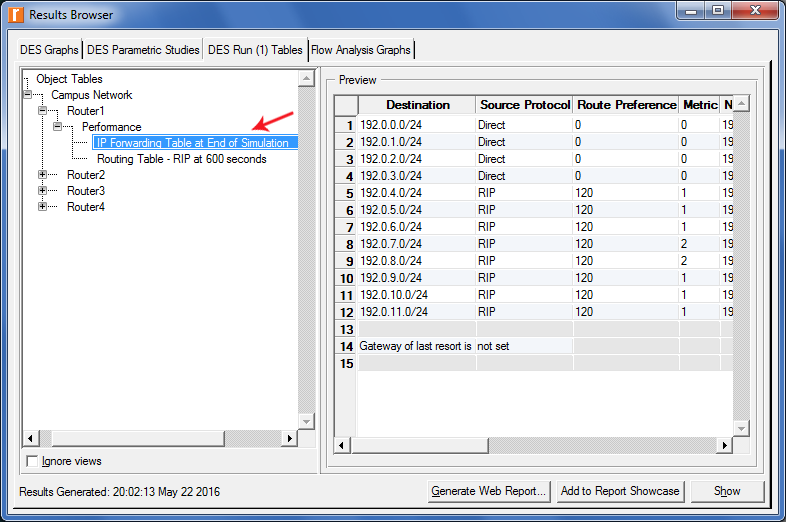

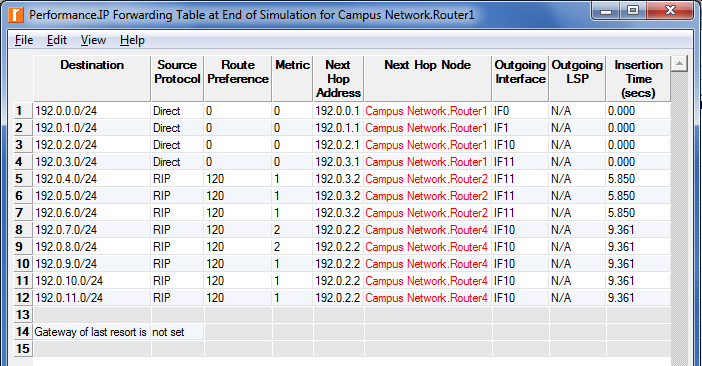

Рис. 3.11 - Таблица маршрутизации для сценария NO_Failure

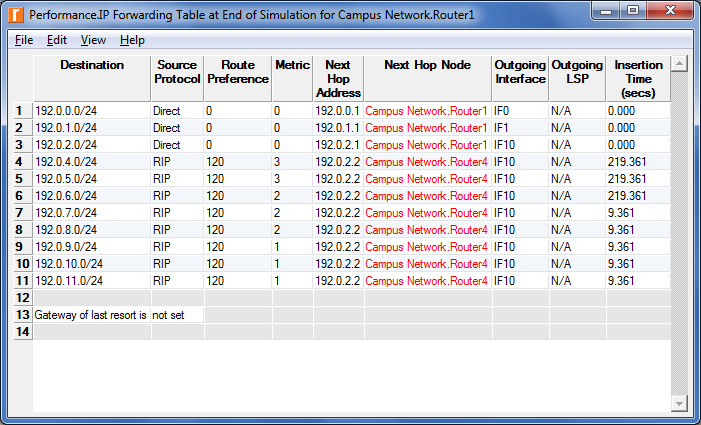

Рис. 3.12 - Таблица маршрутизации для сценария Failure

Заключение

В ходе выполнения бакалаврской работы, на тему «Исследование протокола маршрутной информации RIP в системе моделирования Riverbed Modeler», было проделано следующее:

1.        Рассмотрено межсетевое взаимодействие, схема IP-маршрутизации, таблицы маршрутизации и их просмотре, маршрутизация в неоднородных сетях.

2.        Изучены основные протоколы маршрутизации: RIP, OSPF, BGP и ICMP.

3.        Спроектирована сеть в системе моделирования Riverbed Modeler.

4.        Произведены настройки сеть для работы протокола RIP.

5.        Получены результаты моделирования для каждого из сценариев.

6.        Рассмотрены полученные таблицы маршрутизации.

7.        Сделано заключение по бакалаврской работе.
