Настенный внутренний блок с регулируемым расходом хладагента серии HW (1,5—5,6 кВт) (стр. 3 )

ПП: полная производительность, ТВТ: температура по влажному термометру, ТСТ: температура по сухому термометру

Мощность внутреннего блока, кВт	Наружная температура, ?	Температура в помещении, ? по сухому термометру
16,00	18,00	20,00	21,00	22,00	24,00
ПП	ПП	ПП	ПП	ПП	ПП
по влажному термометру	по сухому термометру	кВт	кВт	кВт	кВт	кВт	кВт
1,5	-19,8	-20	0,95	0,95	0,95	0,95	0,95	0,95
-18,8	-19	1,02	1,02	1,02	1,02	1,02	1,02
-16,7	-17	1,07	1,07	1,07	1,07	1,07	1,07
-13,7	-15	1,11	1,11	1,11	1,11	1,11	1,11
-11,8	-13	1,17	1,17	1,17	1,17	1,17	1,17
-9,8	-11	1,19	1,21	1,21	1,21	1,21	1,21
-9,5	-10	1,24	1,24	1,24	1,24	1,24	1,24
-8,5	-9,1	1,28	1,28	1,28	1,28	1,28	1,28
-7	-7,6	1,29	1,29	1,29	1,29	1,29	1,29
-5	-5,6	1,34	1,34	1,34	1,34	1,34	1,34
-3	-3,7	1,41	1,41	1,41	1,41	1,41	1,41
0	-0,7	1,51	1,51	1,51	1,51	1,51	1,43
3	2,2	1,60	1,60	1,60	1,60	1,56	1,43
5	4,1	1,65	1,65	1,65	1,65	1,56	1,43
7	6	1,70	1,70	1,70	1,65	1,56	1,43
9	7,9	1,75	1,75	1,70	1,65	1,56	1,43
11	9,8	1,80	1,80	1,70	1,65	1,56	1,43
13	11,8	1,87	1,84	1,70	1,65	1,56	1,43
15	13,7	1,92	1,84	1,70	1,65	1,56	1,43
2,2	-20	-19,8	1,46	1,46	1,46	1,46	1,46	1,46
-19	-18,8	1,56	1,56	1,56	1,56	1,56	1,56
-17	-16,7	1,64	1,64	1,64	1,64	1,64	1,64
-15	-14,7	1,69	1,69	1,69	1,69	1,69	1,69
-13,00	-12,60	1,79	1,79	1,79	1,79	1,79	1,79
-11,00	-10,50	1,82	1,85	1,85	1,85	1,85	1,85
-10,00	-9,50	1,90	1,90	1,90	1,90	1,90	1,90
-9,10	-8,50	1,95	1,95	1,95	1,95	1,95	1,95
-7,60	-7,00	1,98	1,98	1,98	1,98	1,98	1,98
-5,60	-5,00	2,05	2,05	2,05	2,05	2,05	2,05
-3,70	-3,00	2,16	2,16	2,16	2,16	2,16	2,16
-0,70	0,00	2,31	2,31	2,31	2,31	2,31	2,18
2,20	3,00	2,44	2,44	2,44	2,44	2,39	2,18
4,10	5,00	2,52	2,52	2,52	2,52	2,39	2,18
6,00	7,00	2,60	2,60	2,60	2,52	2,39	2,18
7,90	9,00	2,68	2,68	2,60	2,52	2,39	2,18
9,80	11,00	2,76	2,76	2,60	2,52	2,39	2,18
11,80	13,00	2,86	2,81	2,60	2,52	2,39	2,18
13,70	15,00	2,94	2,81	2,60	2,52	2,39	2,18
2,8	-20	-19,8	1,79	1,79	1,79	1,79	1,79	1,79
-19	-18,8	1,92	1,92	1,92	1,92	1,92	1,92
-17	-16,7	2,02	2,02	2,02	2,02	2,02	2,02
-15	-14,7	2,02	2,02	2,02	2,02	2,02	2,02
-13,00	-12,60	2,14	2,14	2,14	2,14	2,14	2,14
-11,00	-10,50	2,24	2,24	2,24	2,24	2,24	2,24
-10,00	-9,50	2,34	2,34	2,34	2,34	2,34	2,34
-9,10	-8,50	2,40	2,40	2,40	2,40	2,40	2,40
-7,60	-7,00	2,43	2,43	2,43	2,43	2,43	2,43
-5,60	-5,00	2,53	2,53	2,53	2,53	2,53	2,53
-3,70	-3,00	2,66	2,66	2,66	2,66	2,66	2,66
-0,70	0,00	2,85	2,85	2,85	2,85	2,85	2,69
2,20	3,00	3,01	3,01	3,01	3,01	2,94	2,69
4,10	5,00	3,10	3,10	3,10	3,10	2,94	2,69
6,00	7,00	3,20	3,20	3,20	3,10	2,94	2,69
7,90	9,00	3,30	3,30	3,20	3,10	2,94	2,69
9,80	11,00	3,39	3,39	3,20	3,10	2,94	2,69
11,80	13,00	3,52	3,46	3,20	3,10	2,94	2,69
13,70	15,00	3,62	3,46	3,20	3,10	2,94	2,69
3,6	-20	-19,8	2,24	2,24	2,24	2,24	2,24	2,24
-19	-18,8	2,40	2,40	2,40	2,40	2,40	2,40
-17	-16,7	2,52	2,52	2,52	2,52	2,52	2,52
-15	-14,7	2,60	2,60	2,60	2,60	2,60	2,60
-13,00	-12,60	2,68	2,68	2,68	2,68	2,68	2,68
-11,00	-10,50	2,80	2,80	2,80	2,80	2,80	2,80
-10,00	-9,50	2,92	2,92	2,92	2,92	2,92	2,92
-9,10	-8,50	3,00	3,00	3,00	3,00	3,00	3,00
-7,60	-7,00	3,04	3,04	3,04	3,04	3,04	3,04
-5,60	-5,00	3,16	3,16	3,16	3,16	3,16	3,16
-3,70	-3,00	3,32	3,32	3,32	3,32	3,32	3,32
-0,70	0,00	3,56	3,56	3,56	3,56	3,56	3,36
2,20	3,00	3,76	3,76	3,76	3,76	3,68	3,36
4,10	5,00	3,88	3,88	3,88	3,88	3,68	3,36
6,00	7,00	4,00	4,00	4,00	3,88	3,68	3,36
7,90	9,00	4,12	4,12	4,00	3,88	3,68	3,36
9,80	11,00	4,24	4,24	4,00	3,88	3,68	3,36
11,80	13,00	4,40	4,32	4,00	3,88	3,68	3,36
13,70	15,00	4,52	4,32	4,00	3,88	3,68	3,36
4,5	-20	-19,8	2,80	2,80	2,80	2,80	2,80	2,80
-19	-18,8	3,00	3,00	3,00	3,00	3,00	3,00
-17	-16,7	3,15	3,15	3,15	3,15	3,15	3,15
-15	-14,7	3,25	3,25	3,25	3,25	3,25	3,25
-13,00	-12,60	3,35	3,35	3,35	3,35	3,35	3,35
-11,00	-10,50	3,50	3,50	3,50	3,50	3,50	3,50
-10,00	-9,50	3,65	3,65	3,65	3,65	3,65	3,65
-9,10	-8,50	3,75	3,75	3,75	3,75	3,75	3,75
-7,60	-7,00	3,80	3,80	3,80	3,80	3,80	3,80
-5,60	-5,00	3,95	3,95	3,95	3,95	3,95	3,95
-3,70	-3,00	4,15	4,15	4,15	4,15	4,15	4,15
-0,70	0,00	4,45	4,45	4,45	4,45	4,45	4,20
2,20	3,00	4,70	4,70	4,70	4,70	4,60	4,20
4,10	5,00	4,85	4,85	4,85	4,85	4,60	4,20
6,00	7,00	5,00	5,00	5,00	4,85	4,60	4,20
7,90	9,00	5,15	5,15	5,00	4,85	4,60	4,20
9,80	11,00	5,30	5,30	5,00	4,85	4,60	4,20
11,80	13,00	5,50	5,40	5,00	4,85	4,60	4,20
13,70	15,00	5,65	5,40	5,00	4,85	4,60	4,20
5,6	-20	-19,8	3,53	3,53	3,53	3,53	3,53	3,53
-19	-18,8	3,78	3,78	3,78	3,78	3,78	3,78
-17	-16,7	3,97	3,97	3,97	3,97	3,97	3,97
-15	-14,7	4,10	4,10	4,10	4,10	4,10	4,10
-13,00	-12,60	4,22	4,22	4,22	4,22	4,22	4,22
-11,00	-10,50	4,41	4,41	4,41	4,41	4,41	4,41
-10,00	-9,50	4,60	4,60	4,60	4,60	4,60	4,60
-9,10	-8,50	4,73	4,73	4,73	4,73	4,73	4,73
-7,60	-7,00	4,79	4,79	4,79	4,79	4,79	4,79
-5,60	-5,00	4,98	4,98	4,98	4,98	4,98	4,98
-3,70	-3,00	5,23	5,23	5,23	5,23	5,23	5,23
-0,70	0,00	5,61	5,61	5,61	5,61	5,61	5,29
2,20	3,00	5,92	5,92	5,92	5,92	5,80	5,29
4,10	5,00	6,11	6,11	6,11	6,11	5,80	5,29
6,00	7,00	6,30	6,30	6,30	6,11	5,80	5,29
7,90	9,00	6,49	6,49	6,30	6,11	5,80	5,29
9,80	11,00	6,68	6,68	6,30	6,11	5,80	5,29
11,80	13,00	6,93	6,80	6,30	6,11	5,80	5,29
13,70	15,00	7,12	6,80	6,30	6,11	5,80	5,29

Электрические характеристики

Модель	Внутренний блок	Электропитание	ЭВВБ
Гц	Напряжение	Мин.	Макс.	МТЦ	МТП	кВт	ТПН
HW15-1	50	220—240	198	254	0,125	5	0,009	0,1
HW22-1	50	220—240	198	254	0,3	5	0,013	0,225
HW28-1	50	220—240	198	254	0,3	5	0,013	0,225
HW36-1	50	220—240	198	254	0,3	5	0,013	0,225
HW45-1	50	220—240	198	254	0,3	5	0,028	0,24
HW56-1	50	220—240	198	254	0,3	5	0,028	0,24

Примечания:

МТЦ                : минимальный ток в цепи, А.

МТП                : максимальный ток предохранителя, А.

кВт                : номинальная мощность электродвигателя вентилятора, кВт.

ТПН                : ток полной нагрузки, А.

ЭВВБ        : электродвигатель вентилятора внутреннего блока.

Уровень шума

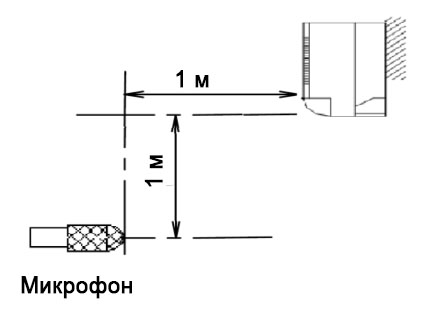

8.1. Условия испытаний

8.2. Значения, полученные при испытаниях

Модель	Значение, полученные при испытаниях уровня шума, дБА
Высокий	Средний	Низкий
HW15-1	33	31	28
HW22-1	35	32	29
HW28-1	35	32	29
HW36-1	35	32	29
HW45-1	40	38	34
HW56-1	40	38	34

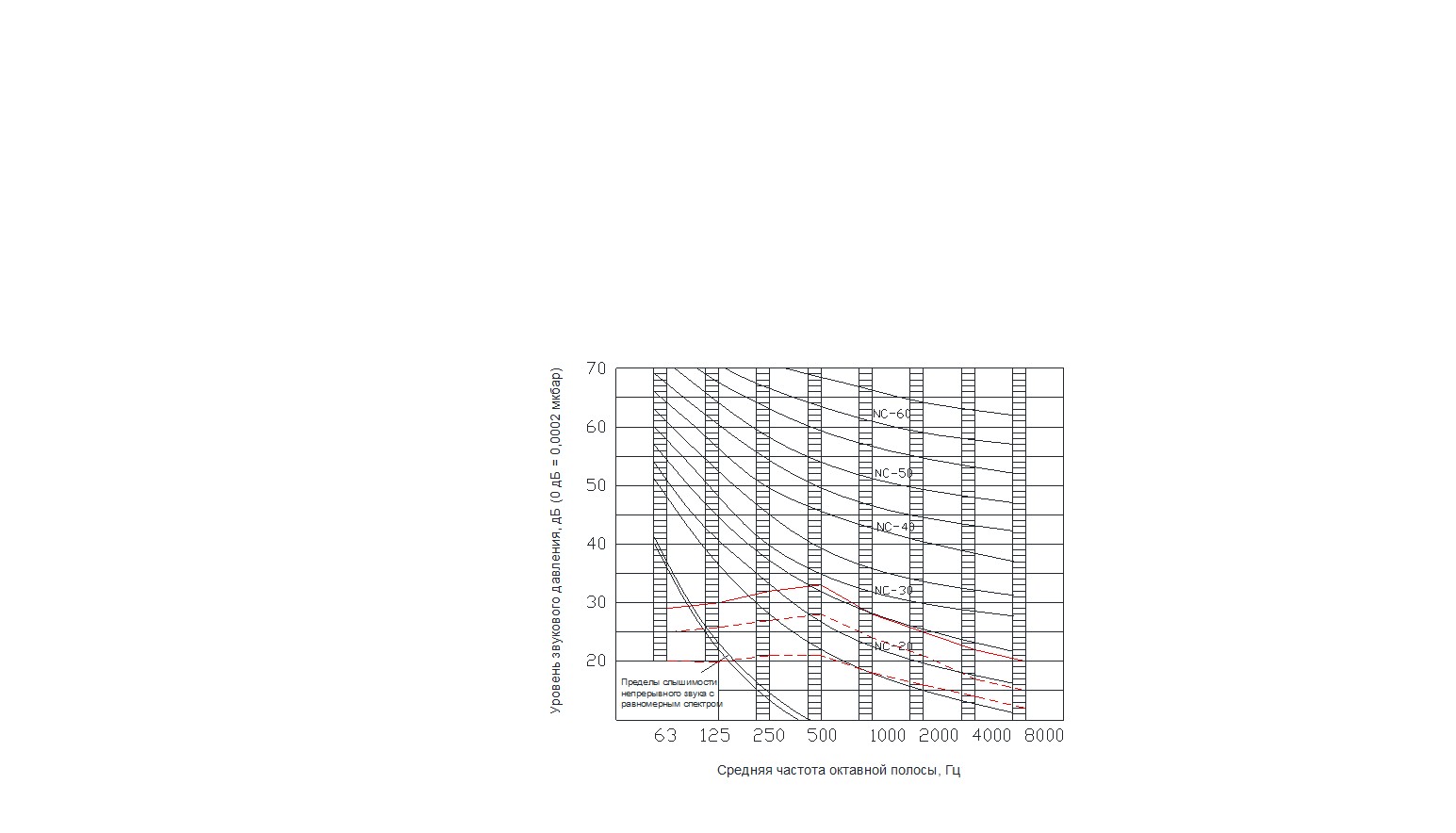

HW15-1

HW22-1, HW28-1, HW36-1

HW45-1, HW56-1

Вспомогательные детали Стандартные вспомогательные детали

Название	Количество	Схематичное изображение	Применение
Инструкция по установке	1	/	/
Материал для изоляции трубок	2		Теплоизоляция
Пульт дистанционного управления	1		/
Щелочные батарейки	2		/
Держатель пульта дистанционного управления	1		Хранение пульта дистанционного управления
Инструкция по использованию пульта дистанционного управления	1		/
Крепежный винт (ST2.9 10-C-H)	2		Для крепления держателя пульта дистанционного управления
Схема установки устройства, регулирующего дискретность включения внутреннего блока	1	/	/
Установочная пружина	2		Фиксация трубки для стока воды
Соединительная муфта для стока воды	1		Для дренажа
Обвязочная лента	1		/
Пластиковая расширяющаяся трубка	3		/
Винт ST3.9?25 для крепления установочной планки	3		Крепление установочной планки
Кабель подключения к сети	1		Устройство включения внутреннего блока в системе связи должно быть подключено к импедансу между портами p и Q.
