Настенный внутренний блок с регулируемым расходом хладагента серии HW (1,5—5,6 кВт) (стр. 1 )

Настенный внутренний блок

с регулируемым расходом хладагента

серии HW (1,5—5,6 кВт)

1. Свойства        154

2. Характеристики        156

3. Размеры        158

4. Схемы трубопроводов        159

5. Электрические схемы        160

6. Таблицы производительности        161

7. Электрические характеристики        165

8. Уровень шума        166

9. Вспомогательные детали        167

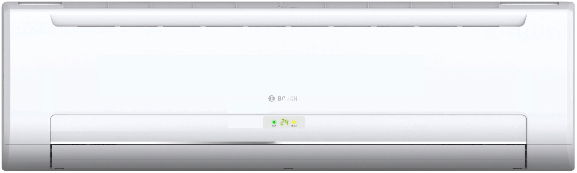

Свойства Новый дизайн панели с ЖК-дисплеем

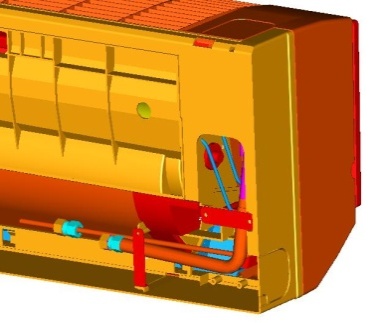

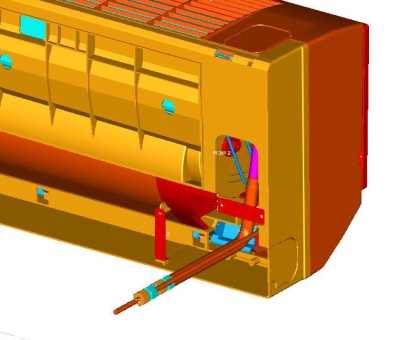

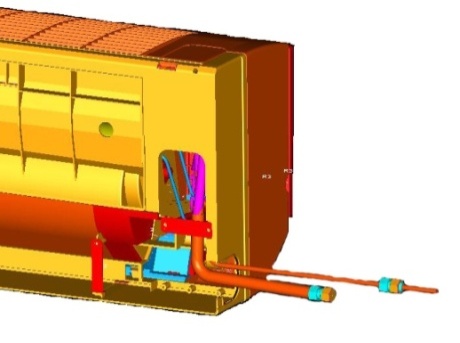

Удобная установка Различные варианты установки выводной трубки для хладагента: слева, справа и сзади, что удобно для установки.

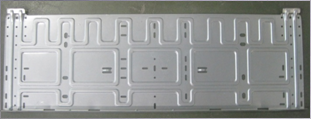

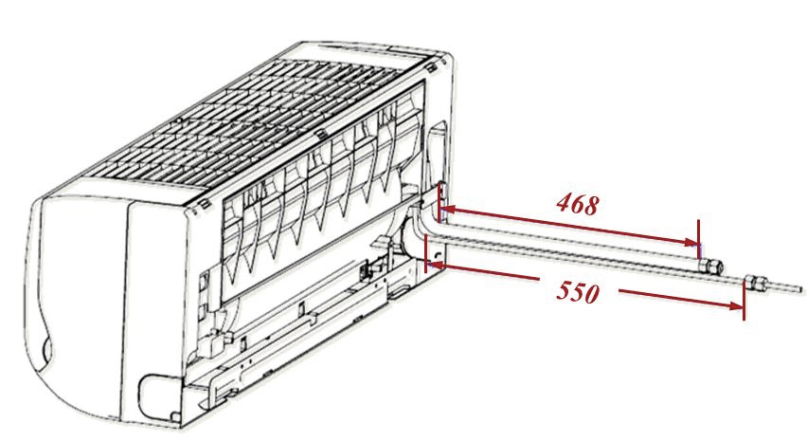

Соединительная трубка длиннее (длина газовой трубки 468 мм, длина жидкостной трубки 550 мм), что удобно для установки. Применяется крепежная пластина нового типа, которая обеспечивает легкость установки и устойчивость.

1,5~3,6 кВт

4,5~5,6 кВт

Электронный расширительный клапан встроен во внутренний блок, имеет компактный размер, что обеспечивает удобство установки. Переднюю панель можно поднять на угол 65 °, снять и провести ее обслуживание, при этом обеспечивается легкий доступ к электропроводке и можно провести техническое обслуживание блока. Три скорости потока воздуха: высокая, средняя и низкая, двойные направляющие потока воздуха. Низкий уровень шума. Создается тихая и комфортная обстановка. Применение расширительного клапана марки Fujikoki с 2000 ступенями регулировки обеспечивает точное управление расходом воздуха, а также низкий уровень модуляционного шума при работе электронного расширительного клапана. Более плавный воздушный поток с меньшим количеством завихрений. Благодаря вентилятору с большим количеством лопастей и конструкции направляющих поток воздуха становится более плавным и комфортным. Жалюзи/дефлекторы обеспечивают угол подачи воздуха до 90 °. Доступен как проводной, так и беспроводной пульт управления. Беспроводной пульт дистанционного управления входит в стандартное оснащение, с помощью него можно настроить адреса внутренних блоков; проводной пульт управления является дополнительным оборудованием. Автоматический перезапуск

Если внутренний блок отключается от электропитания, после подключения к электропитанию он будет перезапущен автоматически через три минуты и будет работать в прежнем режиме.

Характеристики

Модель	HW15-1	HW22-1	HW28-1
Электропитание	220—240 В, 1 фаза, 50 Гц
Охлаждение:	Производительность	кВт	1,5	2,2	2,8
Входная мощность	Вт	28	28	28
Номинальный ток	А	0,12	0,14	0,14
Обогрев:	Производительность	кВт	1,7	2,4	3,2
Входная мощность	Вт	28	28	28
Номинальный ток	А	0,12	0,14	0,14
Вентилятор внутреннего блока	Модель	YDK9-6A	YDK15-6
Тип	Электродвигатель постоянного тока
Электродвигатель	Название	Welling
Входная мощность	Вт	23/21/20	30/24/22
Конденсатор	мкФ	0,8	1,2
Скорость (В/С/Н)	об/мин	721/678/614	810/760/700
Внутренний змеевик	Количество рядов	2
Шаг труб x шаг рядов	мм	21?13,37
Расстояние между ребрами	мм	1,5
Тип ребер	Гидрофильный алюминий
Внешний диаметр и тип трубки	мм	7
Труба с канавками на внутренней стенке
Длина х высота х глубина	мм	635 ?315?26,74
Количество контуров	2	3
Расход воздуха в помещении (В/С/Н)	м3/ч	427/389/336	525/480/430
Уровень шума в помещении (В/С/Н)	дБА	33/31/28	35/32/29
Внутренний блок	Размеры блока (Ш?В?Г)	мм	915?230?290
Упаковка (Ш?В?Г)	мм	1020?315?390
Вес нетто/брутто	кг	12,4/15,9	13/16,8
Тип хладагента	R410A
Регулятор	Тип	Электронный расширительный клапан (с механической модуляцией, объединен с испарителем)
Модель	EFM-25YGMISZ-6M-A
Расчетное давление (В/Н)	МПа	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	6,35/12,7
Соединительная проводка	Силовая проводка	мм2	3?2,5
Сигнальная проводка	мм2	3?0,75
Диаметр трубы для дренажной воды	Внешний диаметр 16,5 мм
Пульт управления	Беспроводной пульт дистанционного управления (стандартное оснащение)

Примечания:

1.        Номинальная хладопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 27 °C по сухому термометру/19 °С по влажному термометру, температура наружного воздуха - 35 °C по сухому термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

2.        Номинальная теплопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 20 °C по сухому термометру, температура наружного воздуха - 7 °C по сухому термометру, 6 °С по влажному термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

3. Модель мощностью 1,5 кВт доступна только для серий SDCI, DCI и MDCI.

Модель	HW36-1	HW45-1	HW56-1
Электропитание	220—240 В, 1 фаза, 50 Гц
Охлаждение:	Производительность	кВт	3,6	4,5	5,6
Входная мощность	Вт	28	45	45
Номинальный ток	А	0,14	0,2	0,2
Обогрев:	Производительность	кВт	4	5	6,3
Входная мощность	Вт	28	45	45
Номинальный ток	А	0,14	0,2	0,2
Электродвигатель вентилятора внутреннего блока	Модель	YDK15-6	YDK18-4	YDK18-4
Тип	Электродвигатель постоянного тока
Название	Welling
Входная мощность	Вт	30/24/22	44/42/39
Конденсатор	мкФ	1,2
Скорость (В/С/Н)	об/мин	810/760/700	980/880/760
Внутренний змеевик	Количество рядов	3
Шаг труб x шаг рядов	мм	21?13,37
Расстояние между ребрами	мм	1,5
Тип ребер	Гидрофильный алюминий
Внешний диаметр и тип трубки	мм	7
Труба с канавками на внутренней стенке
Длина х высота х ширина	мм	635?315?26,74	785?357?26,74
Количество контуров	3	6
Расход воздуха в помещении (В/С/Н)	м3/ч	590/520/480	860/755/630	925/860/755
Уровень шума в помещении (В/С/Н)	дБА	35/32/29	40/38/34	40/38/34
Внутренний блок	Размеры блока (Ш?В?Г)	мм	915?230?290	1072?230?315
Упаковка (Ш?В?Г)	мм	1020?315?390	1180?315?415
Вес нетто/брутто	кг	13/16,8	15,1/19,5
Тип хладагента	R410A
Регулятор	Тип	Электронный расширительный клапан (с механической модуляцией, объединен с испарителем)
Модель	EFM-25YGMISZ-6M-A
Расчетное давление (В/Н)	МПа	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	6,35/12,7	6,35/12,7	9,53/15,9
Соединительная проводка	Силовая проводка	мм2	3?2.5
Сигнальная проводка	мм2	3?0.75
Диаметр трубы для дренажной воды	Внешний диаметр 16,5 мм
Пульт управления	Беспроводной пульт дистанционного управления
