Внутренний блок канального типа с высоким располагаемым напором с регулируемым расходом хладагента серии HPD (стр. 5 )

МТЦ: минимальный ток в цепи, А.

МТП: максимальный ток предохранителя, А.

кВт: Номинальная мощность электродвигателя вентилятора, кВт.

ТПН: ток полной нагрузки, А

ЭВВБ: электродвигатель вентилятора внутреннего блока.

Уровень шума

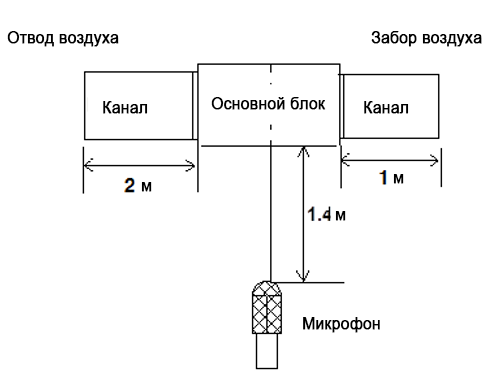

10.1. Условия испытаний

10.2. Значения, полученные при испытаниях

Модель	Значение, полученные при испытаниях уровня шума, дБА
В	С	Н
HPD71-1	48	46	44,5
HPD80-1	48	46	44,5
HPD90-1	52	49	47
HPD112-1	52	49	47
HPD140-1	53	50	48
HPD160-1	54	52	50
HPD200-1	58	55	52
HPD250-1	58	55	52
HPD280-1	58	55	52
HPD400-1	61	59	56
HPD450-1	61	59	56
HPD560-1	63	60	57

HPD71-1, HPD80-1

HPD90-1, HPD112-1



HPD140-1

HPD160-1

HPD200-1, HPD250-1, HPD280-1

HPD400-1, HPD450-1

HPD560-1

Вспомогательные детали

11.1. Стандартные вспомогательные детали

Название	Количество	Схематичное изображение	Применение
Инструкция по установке	1	/	/
Материал для изоляции трубок	71~160	2		Теплоизоляция
200 и выше	4
Клейкая лента для уплотнений (кроме моделей 400, 450 и 560)	2		Для подключения дренажной трубки
Комплект разветвителей (для модели 200 и выше)	2		По одному соединению для жидкостных и газовых трубок в каждом комплекте. Для объединения двух контуров внутреннего блока в одну систему
Пульт проводного дистанционного управления	1		Управление кондиционером
Кабель подключения к сети	1		Устройство включения внутреннего блока в системе связи должно быть подключено к импедансу между портами p и Q.
Соединительная муфта для стока воды (кроме моделей 400, 450 и 560)	1		Для дренажа
Фиксатор	1		Для зажима места соединения дренажного шланга и на выходе из внутреннего блока
Соединительная трубка (только для  моделей 400, 450, 560)	1		Для подключения дренажной трубки
Комплект для подключения электронного расширительного клапана  (только для моделей 400, 450, 560)	2		Для подключения компонентов  регулятора
Дисплей для получения сигналов (уже установлен на блоке управления)	1		Получение сигналов
