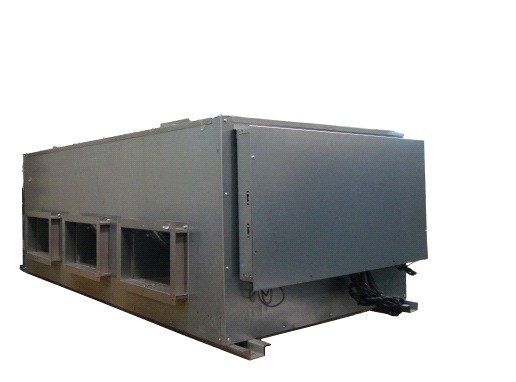

Внутренний блок канального типа с высоким располагаемым напором с регулируемым расходом хладагента серии HPD

Внутренний блок канального типа

с высоким располагаемым напором

с регулируемым расходом хладагента

серии HPD

1. Свойства        119

2. Характеристики        121

3. Размеры        125

4. Пространство для обслуживания        132

5. Схемы трубопроводов        133

6. Электрические схемы        135

7. Характеристики вентилятора        139

8. Таблицы производительности        141

9. Электрические характеристики        149

10. Уровень шума        150

11. Вспомогательные детали        152

Свойства Высокий располагаемый напор позволяет проявлять гибкость при монтаже каналов

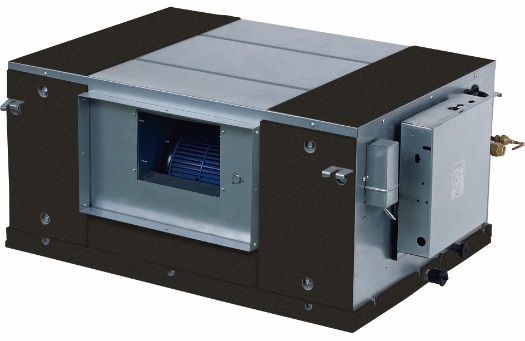

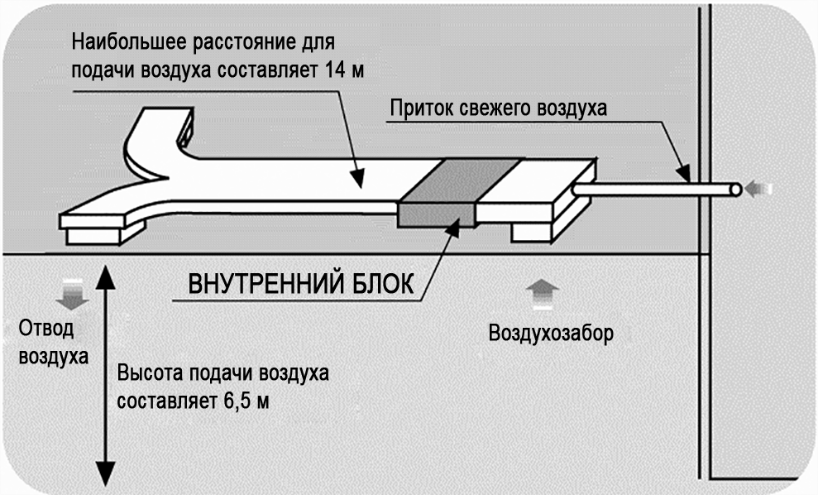

1.1.1. Располагаемый напор внутреннего блока может достигать 280 Па, что позволяет использовать каналы значительной длины и обеспечивает гибкость применения. Таким образом, прохладный воздух может быть доставлен в каждый угол помещения, даже при очень высоких потолках.

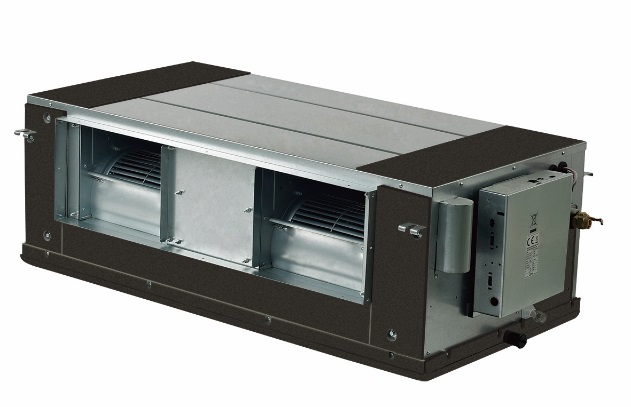

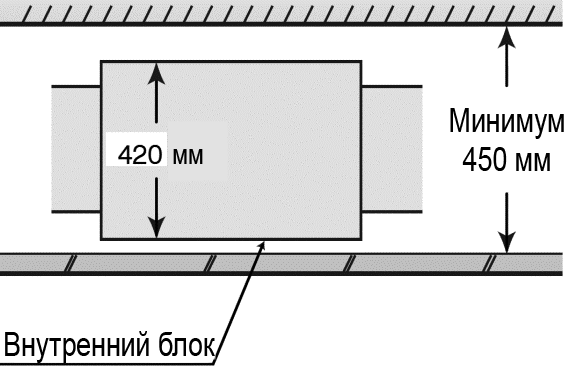

1.1.2. Толщина блока составляет 420 мм (у моделей 71—160), таким образом минимальное расстояние над фальшпотолком составляет 450 мм.

Широкий диапазон производительности

Диапазон производительности составляет от 7,1 до 56 кВт. Всего представлено 12 моделей.

Удобная установка

1.3.1. Электронный расширительный клапан установлен внутри корпуса внутреннего блока (в моделях 71—160), таким образом, отсутствует необходимость дополнительного подключения.

1.3.2. Стандартный фильтр с алюминиевой рамкой, который извлекается из нижней части блока движением вниз.

1.3.3. Воздушная камера входит в стандартное оборудование.

1.3.4. Фланцы для подключения воздухозаборника/отводного воздуховода входят в стандартное оборудование.

1.3.5. Дополнительный дренажный насос (для моделей 71—160).

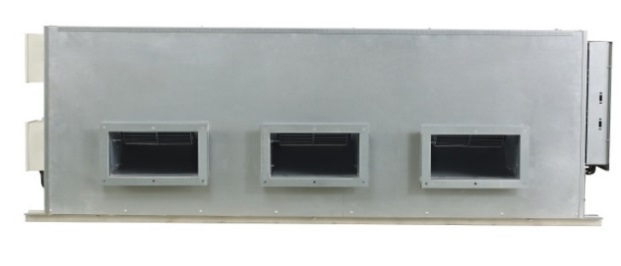

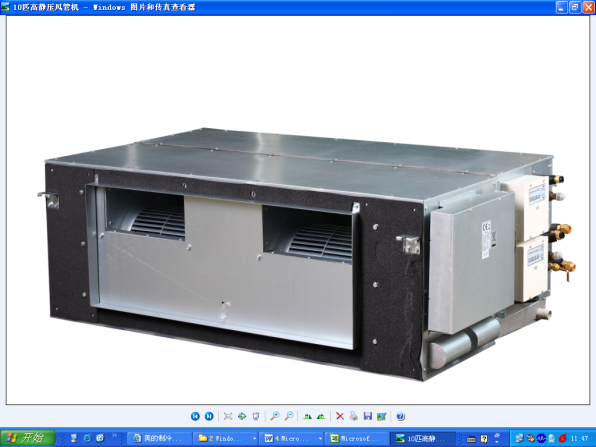

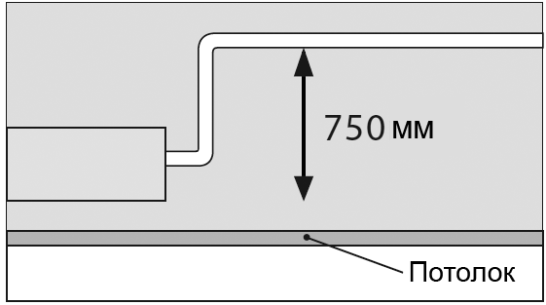

Дренажный насос является дополнительным оборудованием, высота подачи составляет 750 мм.

1.3.6. Легкий доступ к электродвигателю для проведения технического обслуживания. Возможность замены электродвигателя без демонтажа всего блока.

1.3.7. Встроенный блок электроуправления, который удобен

как для технического обслуживания, так и для установки.

1.4. Гибкое управление и удобное техническое обслуживание

1.4.1. С внутренними блоками поставляется стандартный проводной пульт дистанционного управления.

1.4.2. У моделей 71—160 плата индикатора подключена к блоку управления на заводе, таким образом процесс выявления неисправностей с помощью ЖК-дисплея стал проще. На моделях 400—560 устанавливается новая плата индикатора. Она используется для сбора информации с панелей управления внутренних блоков. На дисплее высвечивается код неисправности и статус работы блока.

1.4.3. Стандартный функциональный порт, например, сухие контакты для удаленного включения/выключения.

Характеристики

Модель	HPD71-1	HPD80-1	HPD90-1
Электропитание	220—240 В, 1 фаза, 50 Гц
Охлаждение:	Производительность	кВт	7,1	8,0	9,0
Входная мощность	Вт	263	263	423
Номинальный ток	А	1,23	1,23	1,87
Обогрев:	Производительность	кВт	8,0	9,0	10,0
Входная мощность	Вт	263	263	423
Номинальный ток	А	1,23	1,23	1,87
Максимальное энергопотребление	Вт	269	269	437
Максимальный ток	А	1,23	1,23	1,87
Электродвигатель вентилятора внутреннего блока	Модель	YDK100-4X-2	YDK100-4X-2	YDK160-4C
Тип	Электродвигатель постоянного тока
Название	Yong An	Yong An	WELLING
Входная мощность	Вт	240	240	375
Конденсатор	мкФ	12	12	10
Скорость (В/С/Н)	об/мин	990/940/900	990/940/900	1335/1290/1235
Внутренний змеевик	Количество рядов	2	2	3
Шаг труб (a) x шаг рядов (б)	мм	25,4?22	25,4?22	25,4?22
Расстояние между ребрами	мм	1,5	1,5	1,6
Тип ребер	Гидрофильный алюминий
Внешний диаметр и тип трубки	мм	9,52
труба с канавками на внутренней стенке
Длина ? высота ? ширина	мм	700?356?44	700?356?44	700?356?66
Количество контуров	3	3	7
Расход воздуха в помещении (В/С/Н)	м3/ч	1443/1361/1218	1416/1338/1220	1951/1741/1518
*Располагаемый напор (В)	Па	25(25~196)	37(37~196)	37(37~196)
Уровень шума в помещении (В/С/Н)	дБА	48/46/44	48/46/44,5	52/49/47
Внутренний блок	Размеры (Ш?В?Г)	мм	952?420?690	952?420?690	952?420?690
Упаковка (Ш?В?Г)	мм	1090?440?768	1090?440?768	1090?440?768
Вес нетто/брутто	кг	45/50	45/50	46,5/52,4
Тип хладагента	R410A
Регулятор	Тип	Электронный расширительный клапан
Модель	BD20FKS (обмотка: DZF20XQ-1000-XHP-6)
Расчетное давление (В/Н)	МПа	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	9,53/15,9	9,53/15,9	9,53/15,9
Соединительная проводка	Силовая проводка	мм2	3?2,5(L?20 м); 3?3,5(L?50 м)
Сигнальная проводка	мм2	3?0.75
Диаметр трубы для дренажной воды	32 (внешний диаметр)
Пульт управления	Проводной пульт управления (длина соединительного провода 6 м)

Примечания:

1. Номинальная хладопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 27 °C по сухому термометру/19 °С по влажному термометру, температура наружного воздуха - 35 °C по сухому термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

2. Номинальная теплопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 20 °C по сухому термометру, температура наружного воздуха - 7 °C по сухому термометру, 6 °С по влажному термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

3. *Это диапазон располагаемого напора, при котором устройство может стабильно работать, для получения информации об оптимальном диапазоне напора, см. инструкцию по установке. При выборе располагаемого напора, которое не входит в диапазон оптимальных значений, следует заранее предусмотреть риск повышения уровня шума, снижения объемного расхода воздуха и т. п.

Модель	HPD112-1	HPD140-1	HPD160-1
Электропитание	В-Фаз-Гц	220—240 В, 1 фаза, 50 Гц
Охлаждение:	Производительность	кВт	11,2	14	16
Входная мощность	Вт	524	724	940
Номинальный ток	А	2,3	2,85	4,77
Обогрев:	Производительность	кВт	12,5	16	17
Входная мощность	Вт	524	2,85	940
Номинальный ток	А	2,3	2,7	4,77
Максимальное энергопотребление	Вт	528	724	940
Максимальный ток	А	2,3	2,85	4,77
Электродвигатель вентилятора внутреннего блока	Модель	YSK200-4F-1	YSK300-4C-1	YSK400-4C-2
Тип	Электродвигатель постоянного тока
Название	WELLING	YongAn	YongAn
Входная мощность	Вт	490	720	930
Конденсатор	мкФ	15	12	15
Скорость (В/С/Н)	об/мин	1000/930/774	860/760/670	1080/920/850
Внутренний змеевик	Количество рядов	3	4	4
Шаг труб (a) x шаг рядов (б)	мм	25,4?22	25,4?22	25,4?22
Расстояние между ребрами	мм	1,6	1,6	1,6
Тип ребер	Гидрофильный алюминий
Внешний диаметр и тип трубки	мм	9,52
труба с канавками на внутренней стенке
длина? высота? ширина	мм	700?356?66	996?355.6?88	996?355.6?88
Количество контуров	7	7	7
Расход воздуха в помещении (В/С/Н)	м3/ч	2116/1936/1520	3000/2618/2226	3620/3044/2744
* Располагаемый напор (В)	Па	196	196	196
Уровень шума в помещении (В/С/Н)	дБА	52/49/47	53/50/48	54/52/50
Внутренний блок	Размеры (Ш?В?Г)	мм	952?420?690	1300?420?690	1300?420?690
Упаковка (Ш?В?Г)	мм	1090?440?768	1436?450?768	1436?450?768
Вес нетто/брутто	кг	50,6/56	68/70	70/77,5
Тип хладагента	R410A
Регулятор	Тип	Электронный расширительный клапан
Модель	BD20FKS, (обмотка: DZF20XQ-1000-XHP-6)
Расчетное давление (В/Н)	МПа	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	9,53/15,9	9,53/15,9	9,53/15,9
Соединительная проводка	Силовая проводка	мм2	3?2,5(L?20 м); 3?3,5(L?50 м)
Сигнальная проводка	мм2	3?0.75
Диаметр трубы для дренажной воды	32 (внешний диаметр)
Пульт управления	Проводной пульт управления (длина соединительного провода 6 м)

Примечания:
