Заключительный этап Всероссийской олимпиады профессионального мастерства по укрупненной группе специальностей среднего профессионального образования 11.00.00 Электроника, радиотехника и системы связи (специальности: 11.02.09 Многоканальные телекоммуникационные системы, 11.02.10 Радиосвязь, радиовещание и телевидение, 11.02.11 Сети связи и системы коммутации)
Комплексное задание II уровня
(демоверсия)
Специальность 11.02.09
Многоканальные телекоммуникационные системы
Время на выполнение задания: 240 минут.
Задание: необходимо подключить и настроить транзитное и оконечное оборудование для осуществления звонка с оконечных устройств на номер телефона, указанный в Технических требованиях. Всю необходимую для подключения и настройки информацию занести в бумажную карточку.
Этапы выполнения работы:
Осуществить настройку транзитного и оконечного оборудования в соответствии с Техническими требованиями Осуществить подключение транзитного оборудования к магистральному с использованием параметров, указанных в Технических требованиях Осуществить звонок с оконечного устройства на номер телефона, указанный в Технических требованиях и проверить возможность входящей связиПеречень основного оборудования | |
Промежуточное оборудование | Коммутатор, E1-SIP Шлюз Eltex SMG2 |
Оконечное оборудование | Виртуальная IP-АТС Asterisk, |
Перечень расходных материалов | |
Кабель | UTP cat.5E, 4 шт |

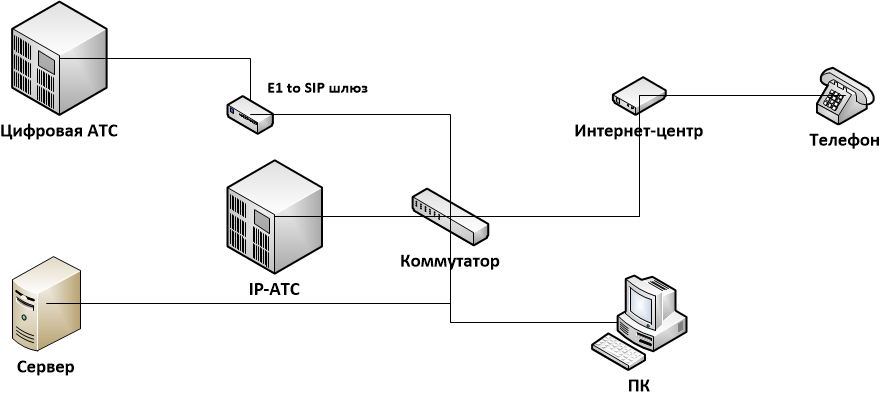

Схема задания
Технические требования | ||
Подключения | Магистральное оборудование – промежуточное оборудование | Медная линия, используется готовый патч-корд |
Промежуточное оборудование – оконечное оборудование | Медная линия, используется готовый патч-корд | |
Оконечное оборудование – телефонный аппарат | Медная линия, используется готовый патч-корд | |
Магистральное оборудование | Настройка не производится. | |
Промежуточное оборудование (коммутатор) | Не настраивается | |
Промежуточное оборудование | Общие параметры | |
Название шлюза | ||
WEB логин | ||
WEB пароль | ||
Источник синхронизации | ||
Сетевые параметры | ||
IP-адрес | Любой из указанного диапазона | |
Маска подсети | Из задания | |
Шлюз по умолчанию | Из задания | |
NTP сервер | Из задания | |
Параметры потока | ||
Название потока | ||
Протокол сигнализации | ||
Канальный интервал для | ||
Контроль четности | ||
Индикация локальных/удаленных событий | ||
Параметры групп линий | ||
Порядок занятия каналов | ||
Идентификатор сети | ||
Код OPC | ||
Код DPC | ||
Инициализация | ||
Тип сервиса | ||
Параметры SIP | ||
IP-адрес Asterisk PBX | ||
Порты SIP сигнализации | ||
DTMF протокол | ||
План нумерации | ||
План нумерации в сторону Asterisk PBX | Любое количество любых цифр, без префикса | |
План нумерации в сторону центральной АТС | ||
Конечное оборудование | Абоненты (SIP) | |
Абонент 1, номер | ||
Абонент 1, пароль | ||
Абонент 2, номер | ||
Абонент 2, пароль | ||
Параметры транка | ||
host | ||
Прочие параметры транка | ||
Caller ID | Разрешить любой | |
Входящий маршрут | ||
Caller ID | Разрешить любой | |
Назначение | Абонент 1 | |
Исходящий маршрут | ||
План нумерации | ||
Конечное оборудование | IP адрес | Любой из указанного диапазона (отразить в отчете) |
SIP Аккаунт | Абонент 1 | |
Прочие настройки | По инструкции к устройству | |
Конечное оборудование | SIP аккаунт | Абонент 2 |
