- Убедитесь, что есть достаточно места для установки и технического обслуживания. Потолок горизонтальный, и его структура может выдерживать вес внутреннего блока. Отсутствуют препятствия для выхода и входа, а воздействие наружного воздуха минимальное. Поток воздуха осуществляется по всему помещению. Соединительная трубка и водоотводная трубка может быть отсоединена без усилий. Отсутствует непосредственное излучение от нагревательных элементов.

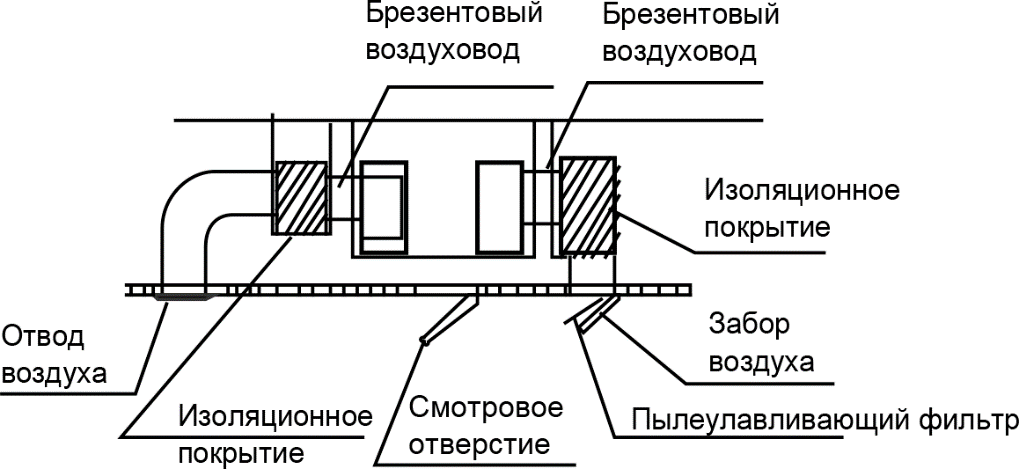

- Ниже показан рекомендуемый метод установки канала:

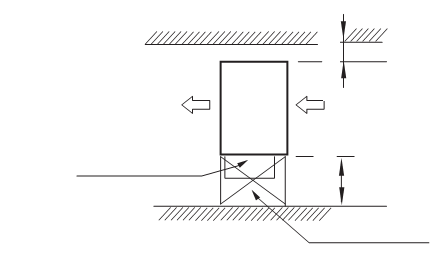

- Для осмотра и технического обслуживания оставьте пространство минимум 600 на 600 мм:

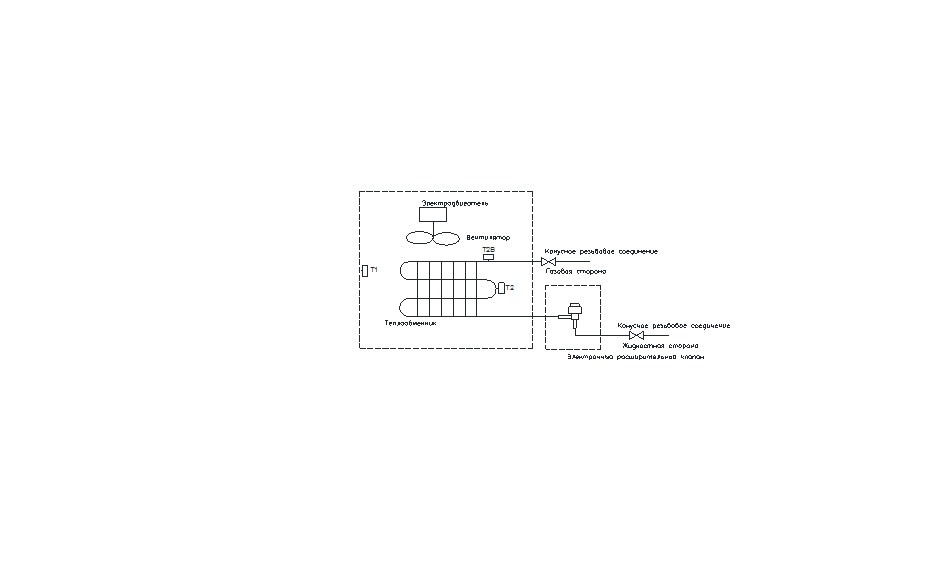

Схема трубопроводов
Электрические схемы

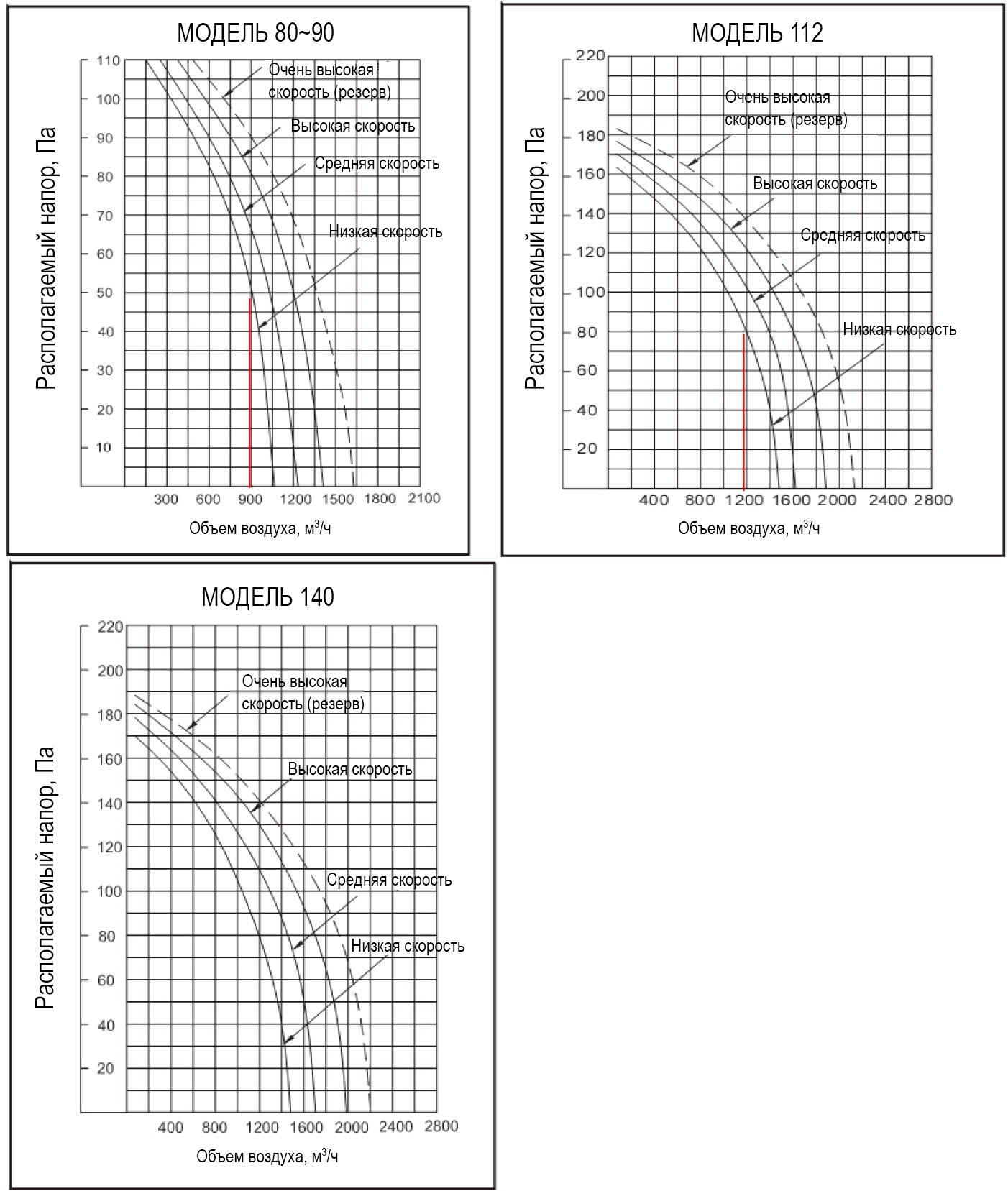

Характеристики вентилятора
Как читать диаграмму
Вертикальная ось - это располагаемый напор (Па), а горизонтальная ось – объемный расход (м3 /ч). Кривая характеристик для «ОВ», «В», «С», и «Н» скоростей вентилятора.
Значения на заводской табличке указаны для высокого объемного расхода.
Таблицы производительности
8.1. Охлаждение
ПП: полная производительность, ПЯТ: явная производительность, ТВТ: температура по влажному термометру, ТСТ: температура по сухому термометру
Мощность внутреннего блока, кВт | Наружная температура, ? по сухому термометру | Температура в помещении, ? по влажному/сухому термометру | |||||||||||||
14/20 | 16/23 | 18/26 | 19/27 | 20/28 | 22/30 | 24/32 | |||||||||
ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ||
кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | ||
8,0 | 10,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 10,4 | 5,6 |
12,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 10,2 | 5,5 | |
14,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 10,2 | 5,5 | |
16,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 10,0 | 5,4 | |
18,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 9,8 | 5,3 | |
20,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 9,6 | 5,2 | |
21,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 9,4 | 5,1 | |
23,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 9,4 | 5,1 | |
25,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,4 | 4,6 | 9,3 | 5,0 | |
27,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,1 | 9,1 | 4,6 | 9,2 | 5,1 | |
29,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,2 | 9,0 | 4,7 | 9,1 | 5,0 | |
31,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,2 | 8,9 | 4,7 | 8,8 | 4,8 | |
33,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,2 | 8,8 | 4,7 | 8,8 | 4,8 | |
35,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,4 | 5,2 | 8,6 | 4,7 | 8,6 | 4,8 | |
37,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,3 | 5,2 | 8,4 | 4,8 | 8,6 | 4,9 | |
39,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,1 | 5,2 | 8,3 | 4,8 | 8,6 | 4,9 | |
42,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,1 | 5,2 | 8,3 | 4,8 | 8,6 | 4,9 | |
44,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,1 | 5,2 | 8,3 | 4,8 | 8,6 | 4,9 | |
46,0 | 5,5 | 6,4 | 6,6 | 5,9 | 7,5 | 5,6 | 8,0 | 5,5 | 8,1 | 5,2 | 8,3 | 4,8 | 8,6 | 4,9 | |
9,0 | 10,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 11,7 | 6,6 |
12,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 11,5 | 6,5 | |
14,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 11,4 | 6,4 | |
16,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 11,3 | 6,3 | |
18,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 11,0 | 6,3 | |
20,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 10,8 | 6,2 | |
21,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 10,6 | 6,1 | |
23,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 10,5 | 6,0 | |
25,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,6 | 6,6 | 10,4 | 6,0 | |
27,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,3 | 6,4 | 10,4 | 5,9 | |
29,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,1 | 6,2 | 10,3 | 5,8 | |
31,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 10,0 | 6,2 | 9,9 | 5,7 | |
33,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,6 | 6,5 | 9,9 | 6,1 | 9,9 | 5,7 | |
35,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,5 | 6,5 | 9,6 | 6,0 | 9,7 | 5,7 | |
37,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,3 | 6,3 | 9,5 | 5,9 | 9,6 | 5,8 | |
39,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,2 | 6,2 | 9,4 | 5,8 | 9,6 | 5,8 | |
42,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,2 | 6,2 | 9,4 | 5,8 | 9,6 | 5,8 | |
44,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,2 | 6,2 | 9,4 | 5,8 | 9,6 | 5,8 | |
46,0 | 6,2 | 5,3 | 7,3 | 5,8 | 8,4 | 6,3 | 9,0 | 6,4 | 9,2 | 6,2 | 9,4 | 5,8 | 9,6 | 5,8 | |
11,2 | 10,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,3 | 8,3 | 15,5 | 9,0 |
12,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,3 | 8,3 | 14,4 | 8,4 | |
14,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,3 | 8,3 | 14,2 | 8,2 | |
16,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,3 | 8,3 | 14,1 | 8,2 | |
18,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,3 | 8,3 | 14,0 | 8,1 | |
20,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,3 | 8,3 | 13,9 | 8,1 | |
21,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,3 | 8,3 | 13,8 | 8,0 | |
23,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,1 | 8,1 | 13,7 | 7,9 | |
25,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 13,0 | 8,1 | 13,6 | 7,9 | |
27,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 12,9 | 8,0 | 13,4 | 7,8 | |
29,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 12,8 | 7,9 | 13,3 | 7,9 | |
31,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 12,7 | 7,8 | 12,8 | 7,5 | |
33,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,9 | 8,1 | 12,5 | 7,8 | 12,5 | 7,4 | |
35,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,8 | 8,0 | 12,4 | 7,7 | 12,3 | 7,3 | |
37,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,6 | 7,9 | 12,3 | 7,6 | 12,1 | 7,1 | |
39,0 | 7,7 | 6,4 | 9,1 | 7,1 | 10,5 | 7,7 | 11,2 | 7,8 | 11,4 | 7,8 | 12,2 | 7,6 | 11,9 | 7,1 | |
42,0 | 7,7 | 6,6 | 9,1 | 7,2 | 10,4 | 7,8 | 11,2 | 8,0 | 11,4 | 7,8 | 11,6 | 7,2 | 12,0 | 7,2 | |
44,0 | 7,7 | 6,6 | 9,1 | 7,2 | 10,4 | 7,8 | 11,2 | 8,0 | 11,4 | 7,8 | 11,6 | 7,2 | 12,0 | 7,2 | |
46,0 | 7,7 | 6,6 | 9,1 | 7,2 | 10,4 | 7,8 | 11,2 | 8,0 | 11,4 | 7,8 | 11,6 | 7,2 | 12,0 | 7,2 | |
14,0 | 10,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,7 | 10,2 | 18,2 | 10,2 |
12,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,7 | 10,2 | 17,9 | 10,0 | |
14,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,7 | 10,2 | 17,8 | 10,0 | |
16,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,7 | 10,2 | 17,5 | 9,8 | |
18,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,7 | 10,2 | 17,1 | 9,6 | |
20,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,7 | 10,2 | 16,8 | 9,4 | |
21,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,7 | 10,2 | 16,5 | 9,3 | |
23,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,4 | 10,2 | 16,4 | 9,2 | |
25,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,2 | 10,1 | 16,2 | 9,1 | |
27,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,1 | 10,0 | 16,1 | 9,2 | |
29,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 16,0 | 9,9 | 16,0 | 9,1 | |
31,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 15,8 | 9,8 | 15,4 | 8,8 | |
33,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,8 | 9,8 | 15,7 | 9,7 | 15,4 | 8,8 | |
35,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,7 | 9,7 | 15,1 | 9,4 | 15,1 | 8,8 | |
37,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,6 | 9,6 | 15,1 | 9,4 | 15,0 | 8,7 | |
39,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,3 | 9,4 | 14,6 | 9,2 | 15,0 | 8,8 | |
42,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,3 | 9,4 | 14,6 | 9,2 | 15,0 | 8,8 | |
44,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,3 | 9,4 | 14,6 | 9,2 | 15,0 | 8,8 | |
46,0 | 9,7 | 7,8 | 11,3 | 8,6 | 13,2 | 9,6 | 14,0 | 9,8 | 14,3 | 9,4 | 14,6 | 9,2 | 15,0 | 8,8 |
8.2. Обогрев
|
