Внутренний блок канального типа со средним располагаемым напором с регулируемым расходом хладагента серии MPD (стр. 1 )

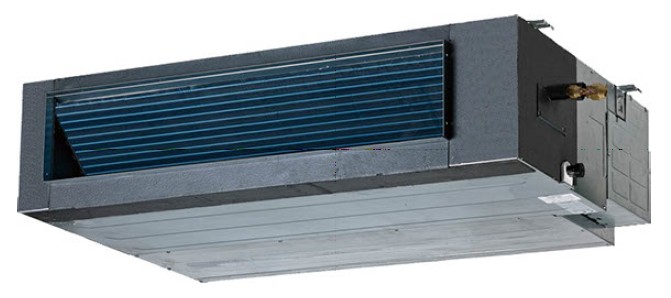

Внутренний блок канального типа со средним располагаемым напором с регулируемым расходом хладагента серии MPD

Внутренний блок канального типа

со средним располагаемым напором

с регулируемым расходом хладагента

серии MPD

1. Свойства        103

2. Характеристики        105

3. Размеры        107

4. Пространство для обслуживания        109

5. Схемы трубопроводов        110

6. Электрические схемы        111

7. Характеристики вентилятора        112

8. Таблицы производительности        113

9. Электрические характеристики        116

10. Уровень шума        117

11. Вспомогательные детали        118

Свойства Компактный размер

1.1.1. Высота всего 270 мм (модели 80, 90, 112) и 300 мм (модель 140).

1.1.2. Электронный расширительный клапан установлен внутри корпуса внутреннего блока, таким образом, на корпусе отсутствует дополнительная коробка для регулятора.

Широкий диапазон производительности

Диапазон производительности от 8,0 кВт до 14кВт. Всего представлены четыре модели.

Четырехскоростной электродвигатель вентилятора (очень высокая (ОВ) скорость доступна в качестве опции).
Два варианта настройки располагаемого напора для обеспечения гибкости работы.

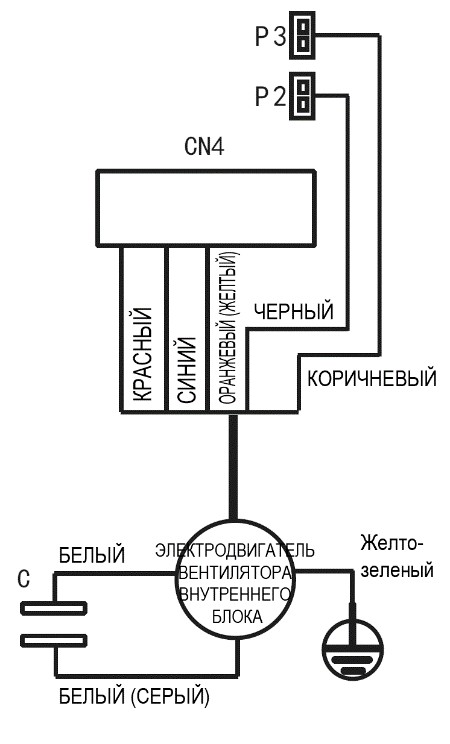

Для этого нужно просто поменять местами подключения «SH» и «H» («P2» и «P3» на диаграмме).

Удобная установка

1.5.1. Электронный расширительный клапан установлен внутри корпуса внутреннего блока.

1.5.2. Стандартный фильтр с алюминиевой рамкой, который извлекается вниз из нижней части блока.

1.5.3. Всасывающая камера входит в стандартное оборудование.

1.5.4. Фланцы для подключения воздухозаборника/отводного воздуховода входят в стандартное оборудование .

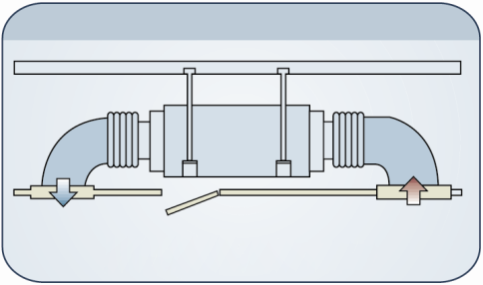

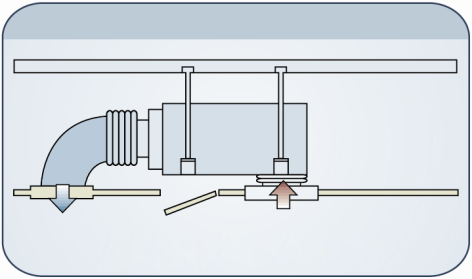

1.5.5. Стандартным также является забор воздуха сзади, забор воздуха снизу является опцией.

Размеры пластины в нижней части и фланца в задней части совпадают, поэтому установщик может легко изменить место забора воздуха с задней части на нижнюю.

1.5.6. Стандартный встроенный дренажный насос.

Дренажный насос является стандартным оборудованием, высота подачи составляет 750 мм.

Гибкое управление и удобное техническое обслуживание

1.6.1. С внутренним блоком поставляется стандартный проводной пульт дистанционного управления.

1.6.2. Плата индикатора подключена к блоку управления на заводе, таким образом, процесс выявления неисправностей с помощью ЖК-дисплея стал проще.

1.6.3. Электронный расширительный клапан установлен внутри корпуса внутреннего блока, соединение сварное.

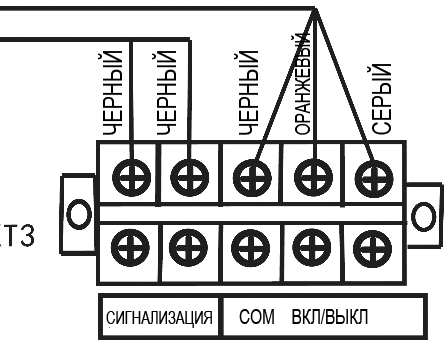

1.6.4. Стандартный функциональный порт, например, для удаленного включения/выключения, включения через сухие контакты и вывода сигнала о неисправности (220 В).

Характеристики

Модель	MPD80-1	MPD90-1	MPD112-1	MPD140-1
Электропитание	220—240 В, 1 фаза, 50 Гц
Охлаждение:	Производительность	кВт	8	9	11,2	14
Входная мощность	Вт	198	200	313	274
Номинальный ток	А	1,0	1,0	1,8	1,55
Обогрев:	Производительность	кВт	9	10	12,5	15,5
Входная мощность	Вт	198	200	313	274
Номинальный ток	А	1,0	1,0	1,8	1,55
Электродвигатель вентилятора внутреннего блока	Модель	YSK100-4P	YSK100-4P	YSK200-4P	YSK180-4P
Тип	Электродвигатель постоянного тока
Название	Welling
Входная мощность	Вт	179	179	300	255
Конденсатор	мкФ	10 мкФ/450 В	10 мкФ/450 В	10 мкФ/450 В	10 мкФ/450 В
Скорость (ОВ/В/С/Н)	об/мин	935/810/700/620	935/810/700/620	1130/1000/870/770	1080/960/830/710
Внутренний змеевик	Количество рядов	4	4	4	4
Шаг труб (a) x шаг рядов (б)	мм	21?13,5	21?13,5	21?13,5	25,4?22
Расстояние между ребрами	мм	1,5	1,5	1,5	1,5
Тип ребер	Гидрофильный алюминий
Внешний диаметр и тип трубки	мм	7
труба с канавками на внутренней стенке
Длина х высота х ширина	мм	955?54?336	955?54?336	955?54?336	1030?88?457,2
Количество контуров	5	8	8	8
Расход воздуха в помещении (ОВ/В/С/Н)	м3/ч	1388(50 Па)/ 1345/1165/1013	1388(50 Па)/ 1345/1165/1013	1851(80 Па)/ 1800/1556/1400	1745(100 Па)/ 1905/1636/1400
Располагаемый напор (В)	Па	20(10~50)	20(10~50)	40(10~80)	40(10~100)
Уровень шума в помещении (В/С/Н)	дБА	45,4/39,8/37	45,4/39,8/37	48,0 /41,9/38	47,7/43,2/39,0
Внутренний блок	Размеры блока (Ш?В?Г)	мм	1180?270?775	1180?270?775	1180?270?775	1240?300?865
Упаковка (Ш?В?Г)	мм	1355?350?795	1355?350?795	1355?350?795	1400?375?925
Вес нетто/брутто	кг	38/46,5	40/48	40/48	49/58
Диаметр отверстия забора свежего воздуха (круглое)	мм	125	125	125	125
Тип хладагента	R410A
Регулятор	Тип	Электронный расширительный клапан
Модель	BD24FKS(L)
Расчетное давление (В/Н)	МПа	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	9,53/15,9	9,53/15,9	9,53/15,9	9,53/15,9
Соединительная проводка	Силовая проводка	мм2	3?2,5(L?20 м); 3?3,5(L?50 м)
Сигнальная проводка	мм2	3?0.75
Диаметр трубы для дренажной воды	25 (внешний диаметр)
Пульт управления	Проводной пульт управления (длина соединительного провода 6 м)

Примечания:

1.        Номинальная хладопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 27 °C по сухому термометру/19 °С по влажному термометру, температура наружного воздуха - 35 °C по сухому термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

2.        Номинальная теплопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 20 °C по сухому термометру, температура наружного воздуха - 7 °C по сухому термометру, 6 °С по влажному термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

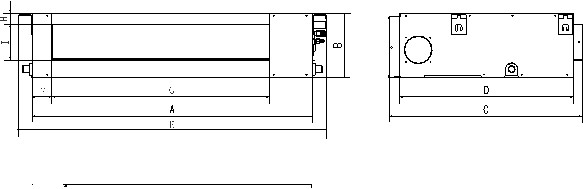

Размеры

MPD80-1, MPD90-1, MPD112-1, MPD140-1

Габаритные размеры и размер отверстия для отвода воздуха

Размер отверстия для рециркуляции воздуха:

Размер наклонного отверстия для вентиляции:

Расстояние между проушинами для крепления:

МОДЕЛЬ	Габаритные размеры	Размер отверстия для отвода воздуха
А	B	C	D	E	F	G	H
MPD80 MPD90 MPD112	1140	270	775	710	1230	65	933	35
140	1200	300	865	800	1290	80	968	40

МОДЕЛЬ	Размер отверстия для рециркуляции воздуха	Расстояние между проушинами для крепления
I	J	K	L	M	N	O	P
MPD80 MPD90 MPD112	179	1035	260	20	1180	490	26	20
140	204	1094	288	45	1240	500	26	20

Пространство для обслуживания

Требования к месту установки:
