"Юнион-Строй"
БОКС
биологической безопасности БББ
тип “ФАРМ” класс II (тип B-2)
ТУ 9452-006-83093559-2011
Буклет
2012 г.
Бокс биологической безопасности БББ
тип “ФАРМ” класс II (тип B-2)
Бокс биологической безопасности БББ тип В-2 соответствует ТУ 9452-006-83093559-2011 и
предназначен для защиты оператора, продукции и объектов работы от опасных биологических аэрозолей.

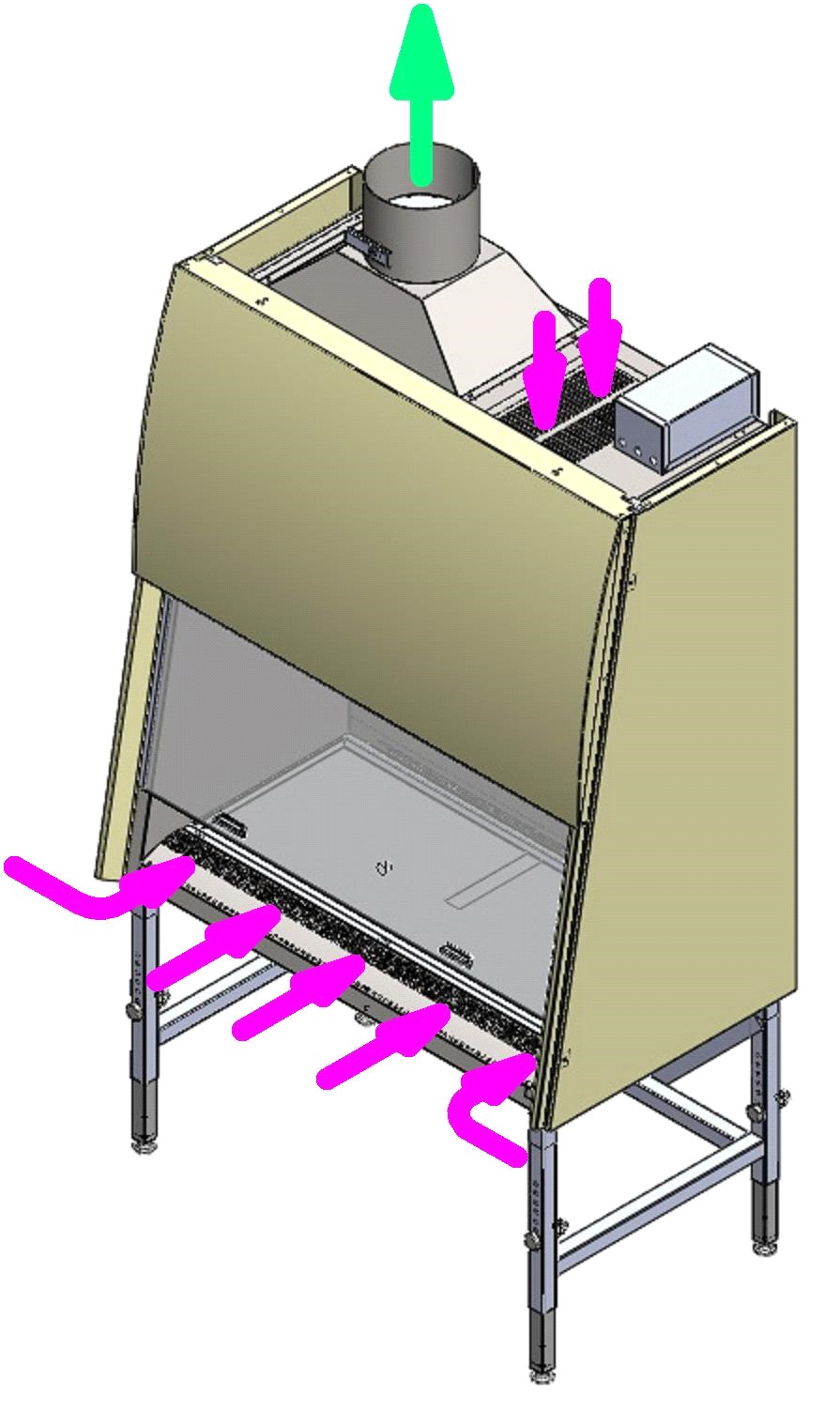

Описание бокса биологической безопасности (Рис. 1)
Данный бокс создан и работает по схеме В-2.
Во время работы 70% воздуха из помещения забирается в верхней части ламинарного шкафа внутренним вентилятором из помещения в бокс через входную решетку и подается на фильтр ламинарного потока НЕРА. Пройдя очистку в фильтре, воздух ламинарным потоком (0,4 м/с) поступает в рабочую зону бокса. В этой зоне к нему подмешивается еще (30%) воздуха из под стеклянной шторки бокса. Далее этот поток поднимается по каналу вдоль задней стенки и поступает на выходной фильтр НЕРА. Очистившись в фильтре, воздух выводится из бокса вытяжной системой.
Бокс не работает без вытяжной системы. Датчик, находящийся за выходным фильтром, контролирует выходной поток и запрещает (если он мал или велик) работу бокса.
Для работы бокса в одиночном варианте, при небольшой длине воздуховодов, можно установить, в качестве вытяжного, вентилятор KD 250L1.
Корпус БББ сделан из листовой нержавеющей стали. Фасадные детали шкафа – из стали, покрашенной порошковой краской.

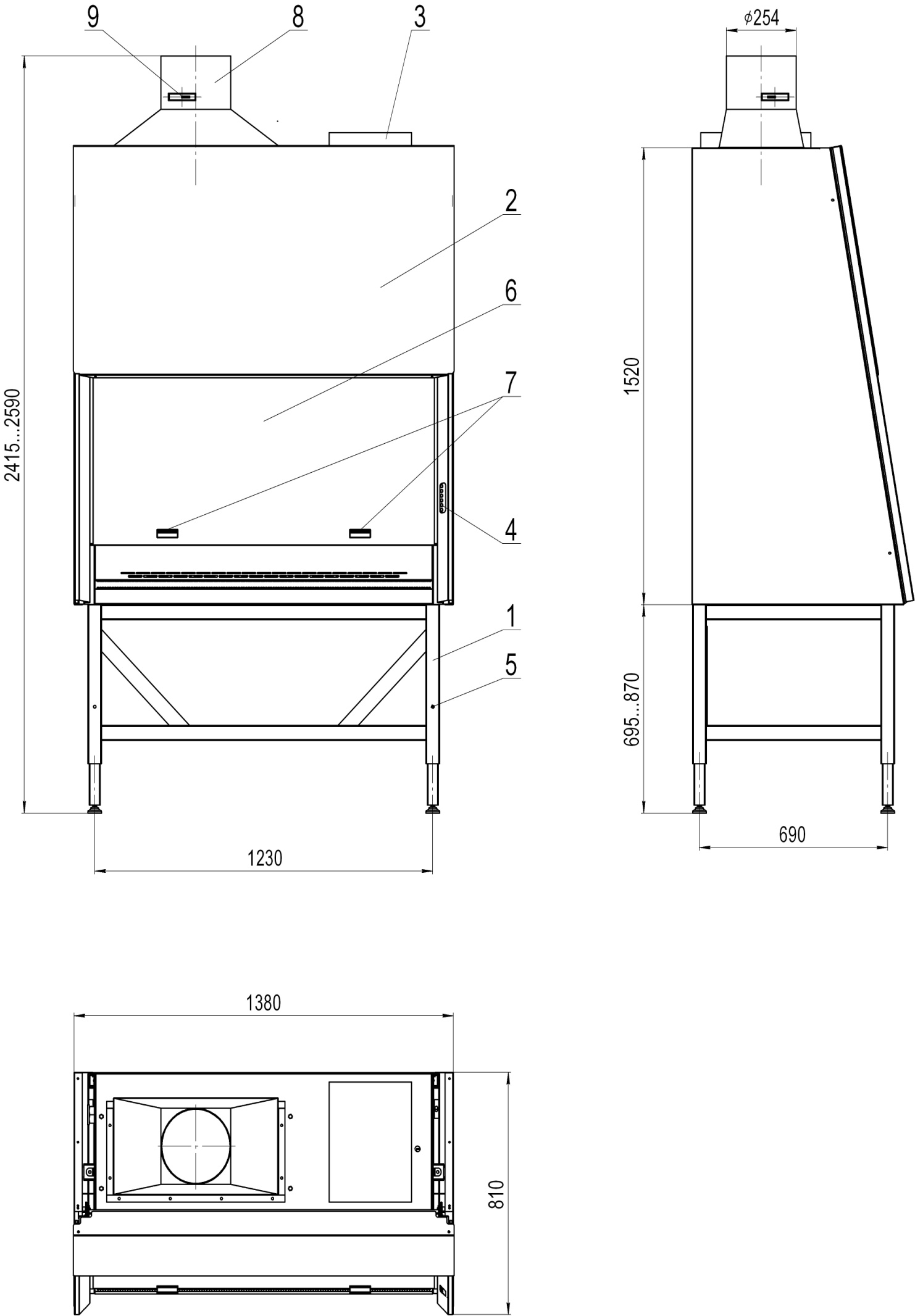

Рис. 1
Технические характеристики
бокса биологической безопасности БББ тип В-2
Высота подъема стекла, см …………………………………………………………………..… 55
Рабочая высота подъема стекла, см ..………………………………………………..………… 20
Масса, кг ……………………………………………………………………………..………… 265
Габариты (ШхГхВ), мм ….……………………………………..………… 1380х810х(2415-2590)
Ширина рабочей поверхности, мм ...………………………………………………………… 1230
Фильтр (основной) .…………. HEPA H13 (эффективность: 99,95% при размере частиц 0,5мкм)
Фильтр (дополнительный) …. HEPA H13 (эффективность: 99,95% при размере частиц 0,5мкм)
Объем выбрасываемого воздуха, м3/час ………………………………..………………. 456 - 502
Скорость воздушного потока, м/сек ………..……………………………………………….. 0,42
Уровень шума, дБ .………………………………………………………………………………. 62
Освещенность, люкс ………………………………….…………………………………. 970-1080
Освещение ……………………………………………………….………..……... флуоресцентное
Ультрафиолетовая лампа (254 нм), комплект ………..………. ……………………………….. 1
Электрические розетки, комплект ………………………………..……………………………… 2
Потребляемая мощность, кВт …………………………………..…………………..…..… ? 0,65
Напряжение ………………………………………...…………………..……………… 230В/50Гц
Дополнительно: Подставка с телескопическими ножками
Размеры (ШхГ), мм ………………………………..……………………......…………. 1280х740
Высота регулируемая, мм ……………..………………………………...…..…….. от 695 до 870
Вес подставки, кг ……………………………………………………..……….……………….. 53
