настройку типовых участников и их прав; состава принимаемых и обрабатываемых данных; введения математических и статических операторов обработки данных; указание логических операторов анализа данных; указание временных отрезков и периодов появления событий; указание частоты повторений подобных событий; указание типа реагирования системы, таких как:
      генерация нового события; генерация уведомлений и оповещений системы; запуск управляющего сценария на устройства и системы; запуск сервиса интеграции для передачи данных в стороннюю систему.
    ввод периодов обработки сценария в целом (постоянно или по выбранному расписанию).

Подобный подход снижает затраты на внедрение и дальнейшую эксплуатацию Системы, поскольку не требует доработки программного обеспечения (далее — ПО) при настройке новых интеграций и обработки данных от устройств и систем, и исключает связанные с этим риски.

В АИС Палантир обеспечивается возможность функционирования АРМ и УРМ оператора на уровне, достаточном для полноценного приема и обработки информации от интегрируемых устройств и систем в условиях временного отсутствия связи с другими АРМ и УРМ Системы и доступа к централизованным ресурсам с последующей автоматической передачей всех собранных материалов в централизованные базы данных при восстановлении доступа.

Обобщенная архитектура АИС Палантир

АИС Палантир построена на принципах распределенного вычисления и обработки данных на узлах системы. С точки зрения Пользователей Система представляет собой клиент-серверное веб-приложение, работа с системой осуществляется посредством веб-браузера.  При этом выделяются следующие функциональные единицы системы:

НЕ нашли? Не то? Что вы ищете?
    Центральный портал системы (центральная компонента) АИС Палантир служит в качестве единой точки входа для управления системой и инфраструктурой решений на основе системы, а также предоставляет интерфейсы взаимодействия для пользователей Системы. Региональная компонента системы АИС Палантир является опциональным компонентов и представляет собой дополнительный способ агрегации и обработки данных между узлами система, а также между узлами системы и центральным порталом Системы; Узлы системы (объектовые компоненты) – функциональные единицы системы обеспечивающие сбор первичной информации от устройств, систем и инфраструктуры предприятий и организаций. Узлы системы накапливают информацию о событиях и изменениях в работе устройств, производят её анализ по заложенным ранее сценариям обработки и воздействуют на инфраструктуру и устройства как в ручном (по решению операторов) так и в автоматическом режимах.


Рисунок 1. Обобщенная архитектура АИС Палантир



Принципы работы Системы

Взаимодействие узлов системы (объектовых компонент) осуществляется без участия центрального портала системы, благодаря чему обеспечиваются два важнейших принципа работы:

Распределенная работа системы

Благодаря принципу распределенной работе обеспечиваются:

    распределенная вычислительная нагрузка и как следствие снижение затрат на дорогостоящее программное обеспечение центрального элемента системы; независимая работа каждого узла системы обеспечивает безостановочную работу в случае выхода из строя одного или нескольких из них; взаимозаменяемость узлов системы и их простоту обслуживания; использование типовых решений при создании узлов системы и, соответственно, удешевление внедрения системы на местах.
Межмашинное взаимодействие без участия человека

Отсутствие необходимости постоянного участия операторов в различных процессах работы Системы и её взаимодействия с инфраструктурой предприятий и организаций обеспечивает:

    снижение временных проволочек в работе предприятий и организаций и как следствие более экономное производство товаров и услуг; снижения количества и степени критичности ошибок в технологических процессах регулируемых Системой; ускоренное реагирование организации на внешние изменения и как следствие более высокую конкурентоспособность.

Описание функций подсистем Геоинформационная подсистема

Геоинформационная подсистема (далее по тексту ГИП) служит для отображения картографической информации необходимой в работе пользователям Системы, текущего географического расположения устройств, комплексов и систем мониторинга, а также специализированной графики пользователей Системы.

Разработанная геоинформационная подсистема (далее по тексту ГИП) предназначена для графической визуализации пространственных (географических) данных и связанной с ними информации о необходимых объектах.

ГИП обеспечивает:

вывод на экран выбранных или всех векторных или растровых слоев карты, включая объекты устройства, комплексы, расположение систем, инфраструктуру, дорожные и транспортные сети, линии электропередач на объектах автоматизации; создание, редактирование и отображение тематических слоев электронной карты; включение и выключение визуализации выбранных слоев карты; масштабирование и навигацию по карте; нанесение данных по различным объектам на карту; выполнение всех необходимых пространственных запросов и пространственных измерений (получение списка объектов и устройств); вывод информации об указанном объекте на карте и вывод информации о найденном объекте на экран: визуализацию геопривязанных данных и выполнение пространственных запросов, выдаваемых компонентами системы; хранение и визуализацию следующих типов данных:
    постоянные (данные слоев карт): метрическая и семантическая информация объектов гидрографии, растительности, инфраструктуры, населенных пунктов, рельефа и т. д., а также данных дистанционного зондирования; условно-постоянные (тематические слои); оперативные (тематические слои оперативных данных): события и зоны событий
геопривязывание объектов при их вводе и редактировании, а также полигонов зон ЧС с помощью специальных инструментов; обновление карт и их тиражирование (репликация) на все уровни управления; поиск информации по различным атрибутам о заданном объекте на карте и вывод информации о найденном объекте на экран; печать карты оперативной обстановки на объекте автоматизации.
Модуль отображения картографической информации

Представляет Пользователям системы возможность работать с картой местности загружаемой как из сторонних платных, так и бесплатных источников.

Основными функциями модуля являются:

    отображение картографической информации; возможность подгружать сторонние слои картографической информации; возможности переключения между слоями данных картографической информации; возможность Пользователям Системы самостоятельно вносить данные на слои карт; внесение графики на карты Пользователями или Системой в автоматическом режиме. К примеру: выделение зон, радиусов и/или другой геометрии, таких как: линии, многоугольники, точки и т. д.

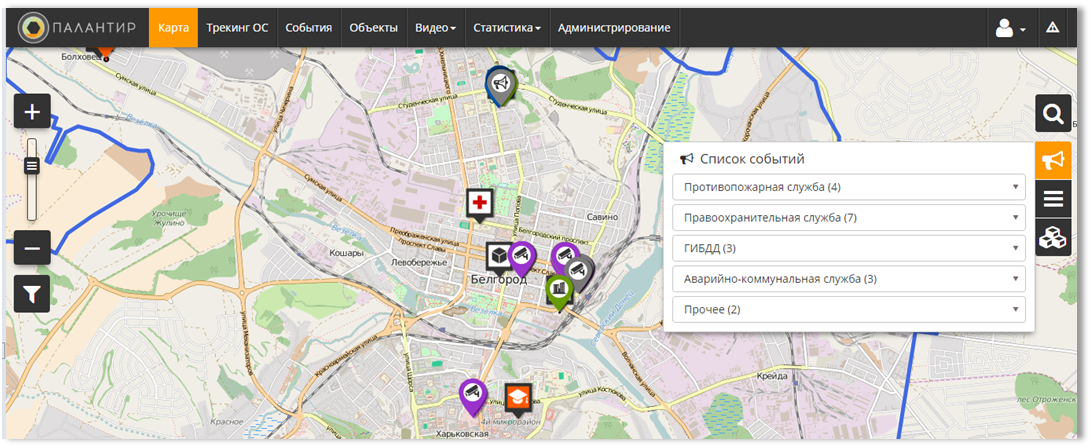

Рисунок 2. Общий экран вывода картографической информации

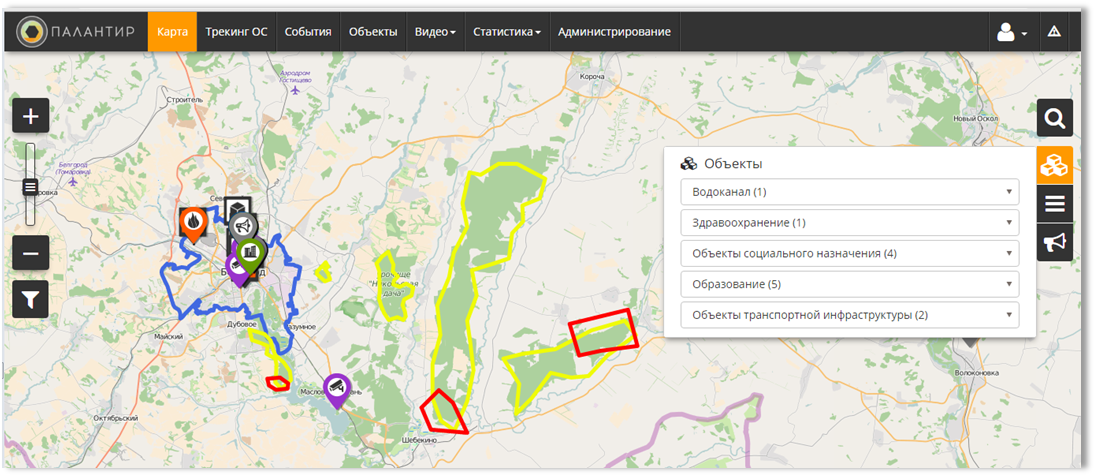

Рисунок 3. Вывод пользовательской геометрии на карте

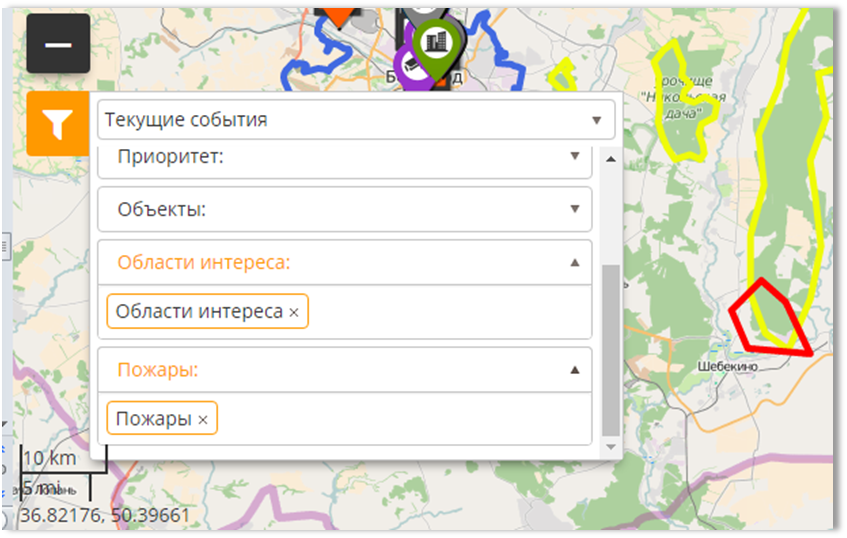

Рисунок 4. Выбор слоев отображаемой информации



Модуль Глонасс-мониторинга транспортных средств

Модуль Глонасс-мониторинга осуществляет отображение на картографической основе:

    мест текущего расположения транспортных средств (далее по тексту ТС); номерных знаков ТС мониторинга; текущей скорости; направления движения; месторасположения в последний период связи.

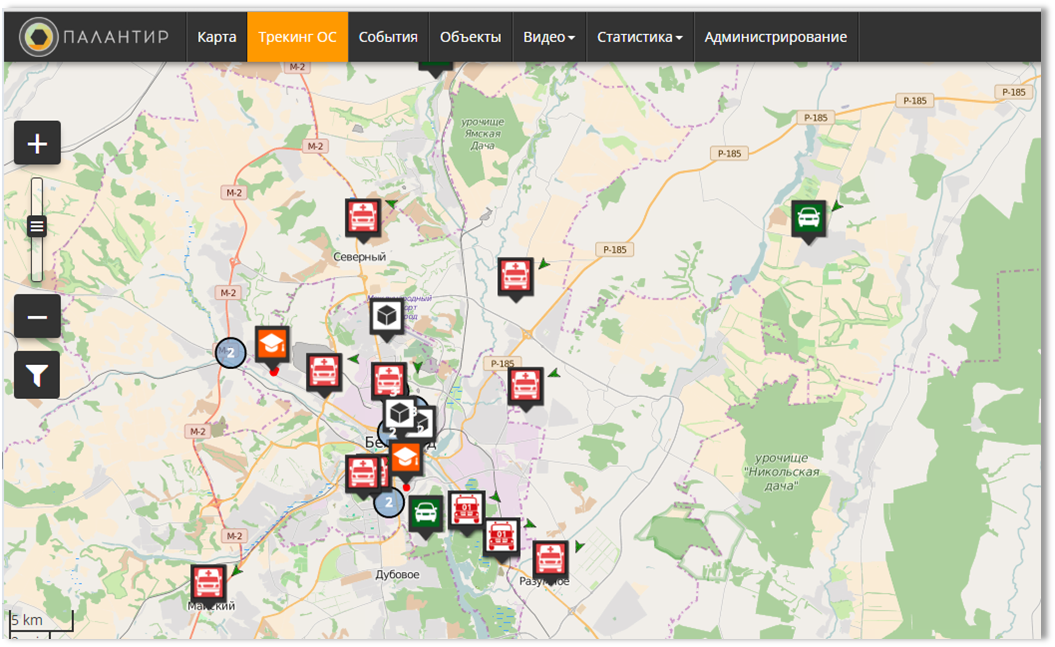

Рисунок 5. Отображение текущего положения, типа и направления движения ТС

Модуль позволяет пользователям Системы:

    поиска месторасположения интересующего транспортного средства по государственному регистрационному знаку; фильтрацию; выборку ТС определенных групп; применение комплексных фильтров к общему списку ТС; писк последнего месторасположения ТС; поиск расположения ТС в заданный момент времени; позиционирование карты при выборе конкретного ТС из общего списка; фильтровать перечень отображаемой на картографической подложке информации на задаваемым пользователем критериям.

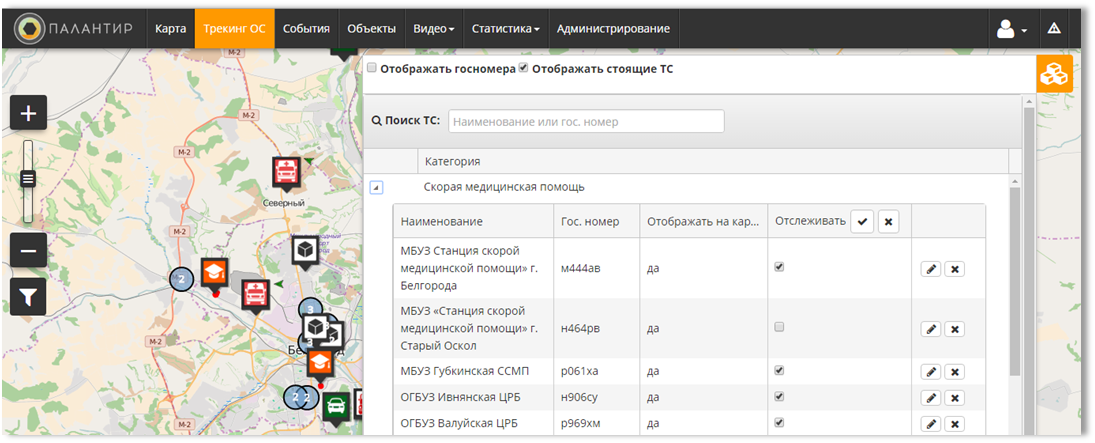

Рисунок 6. Выбор, поиск и фильтрация ТС в подсистеме ГИП


Подсистема хранения Подсистема НСИ

Подсистема нормативно-справочной информации (далее по тексту НСИ) обеспечивает хранение:

    нормативных документов регулирующих работу организаций и предприятий Заказчика; файлов и документов требующихся в работе Заказчика; личных библиотек пользователей Системы; публичных библиотек групп пользователей системы; разграничение доступа пользователям к элементам подсистемы НСИ в соответствии с правами указанными в модуле идентификации; отображение перечней документов и их текущих версий; отображение даты и времени последнего изменения документа; пользовательской документации по работе с Системой документации по устройствам, комплексам и системам работа которых автоматизируется Системой.
Модуль хранения объектов мониторинга

Модуль хранения объектов мониторинга содержит информацию о устройствах, оборудовании, инфраструктуре и системах подключенных к системе посредством распределенных узлов Системы.

Объекты (узлы мониторинга) могут быть представлены как в виде обобщенной информации, так и в виде детализированных пунктов.

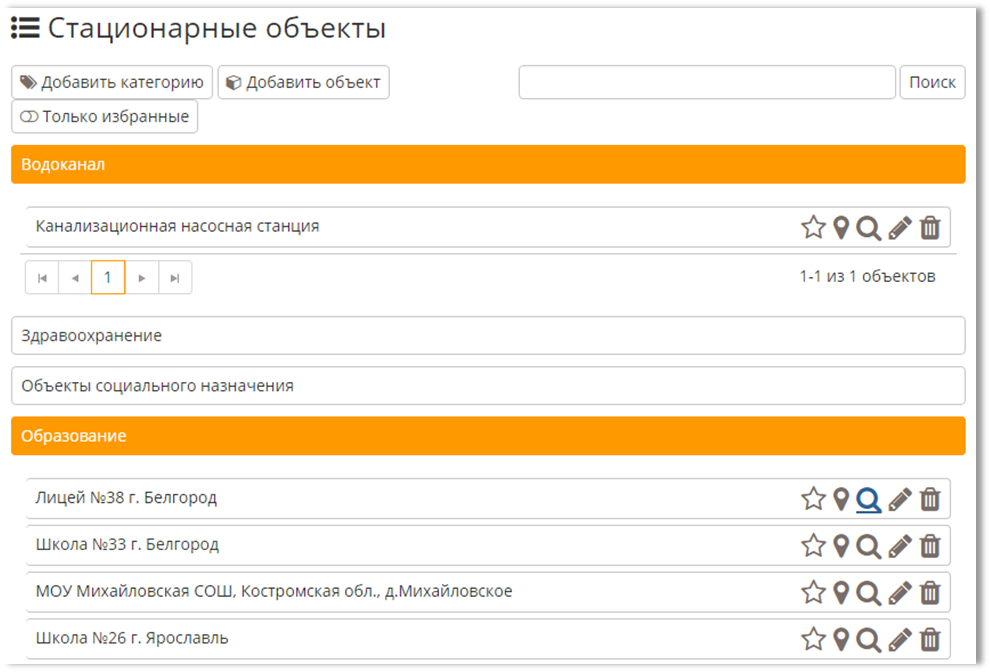

Рисунок 7. Реестр объектов

Модуль позволяет:

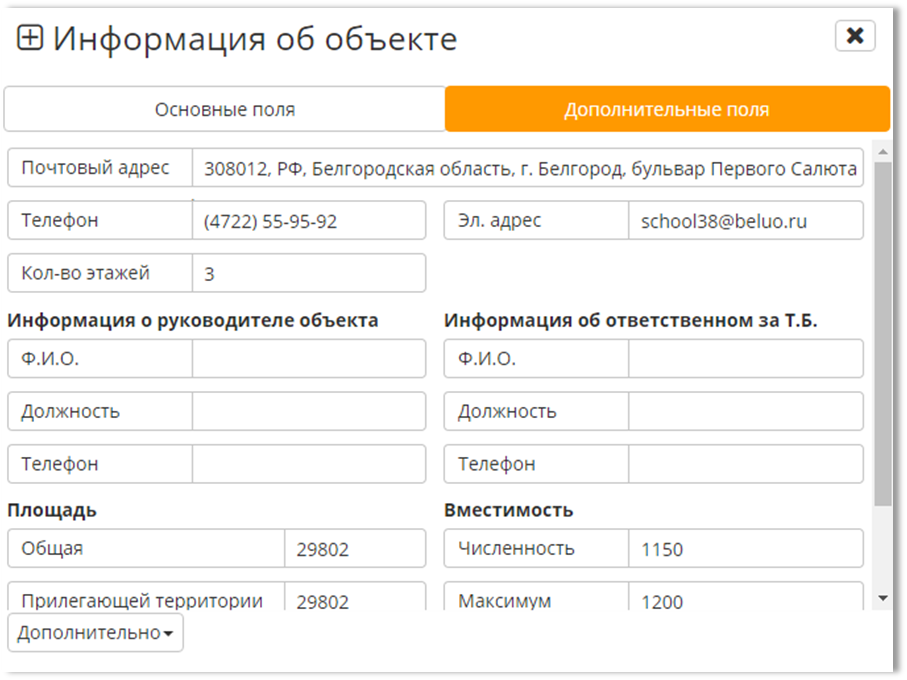

    отображать иерархическую структуру объектов; просматривать информацию по объекту; изменять информацию о объекте при наличии у пользователей Системы соответствующих прав; устанавливать географическую привязку объекта на местности; хранить дополнительную детализацию по объектам мониторинга:
      схемы устройств; чертежи оборудования; планы этажей зданий.
    переключаться между планами объектов; отображать на плане объектов расположение технических средств входящих в него, узлов мониторинга на чертежах и т. д.; отображение состояния технических средств:
      работоспособен; передает сигнал; связь отсутствует; вышел из строя.
