Рисунок 8. Вывод информации о объекте

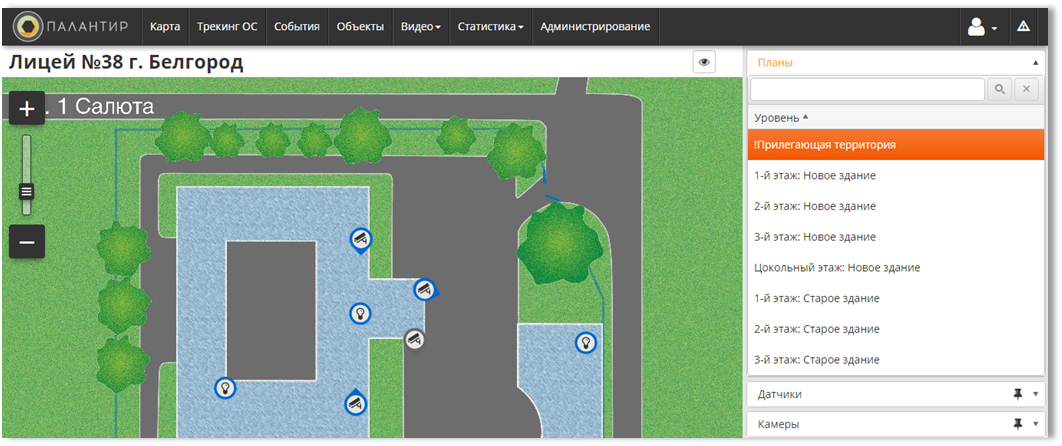

Рисунок 9. План объекта (здания)

Планы объектов мониторинга могуь быть детализированы и декомпозированы на составляющие их подпланы. Для оборудования это могут быть чертежи определенных узлов, для зданий и сооружений – планы этажей или отдельных строений.


Модуль хранения информации о происшествиях

Вся поступающая в Систему информация обрабатывается в автоматическом режиме. По результатам анализа и сопоставления событий, модуль анализа данных (рассмотрен ниже в данном документе) генерирует новые события для операторов и интегрируемых информационных систем.

Модуль хранения информации о происшествиях хранит лишь ту информацию, с которой работает непосредственно Оператор – пользователь Системы. Информация используемая при межмашинном взаимодействии не отображается для пользователей и доступна только системному администратору.

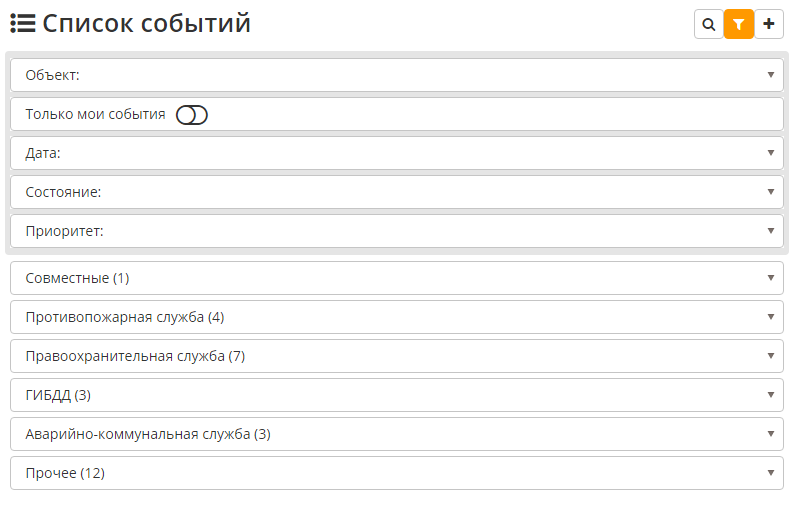

Рисунок 10. Реестр событий и фильтр по реестру

Модуль автоматически сортирует информацию по типам событий, при этом одно событие может относиться к нескольким группам одновременно.

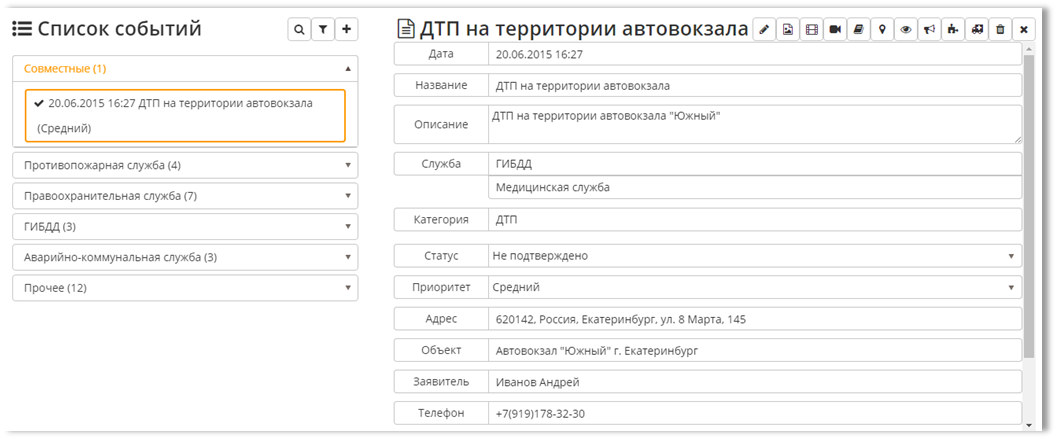

Рисунок 11. Карточка события

Модуль предоставляет возможность использования следующих функций:

    отображение информации по событию; внесение пользователями конкретизирующей уточняющей информации; прикладывание дополнительный файлов и материалов к событию; автоматическую связку события и снимка с камеры наблюдения (используется для событий инфраструктуры систем безопасности и диспетчеризации); автоматическую привязку фрагментов видеоархивов (аналогично предыдущему пункту); отображение камер видеонаблюдения рядом с происшествием; отображение времени прибытия транспортных средств подключенных к системе мониторинга транспорта Глонасс; возможность быстрого перехода к карте или плану объекта мониторинга (устройства, технологической цепочки и т. д.) в случае возникновение событий именно на объекте мониторинга

НЕ нашли? Не то? Что вы ищете?

Рисунок 12. Фото события полученное автоматически

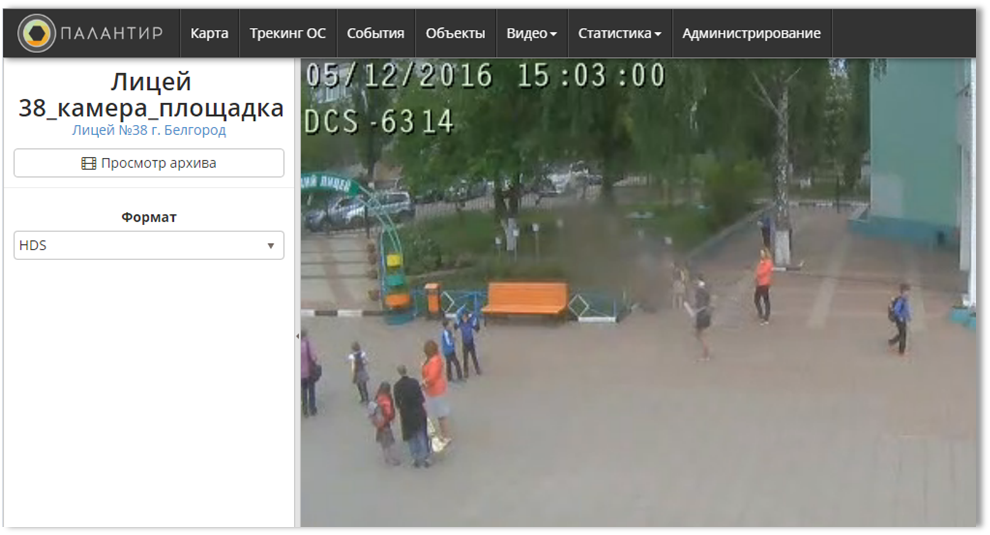

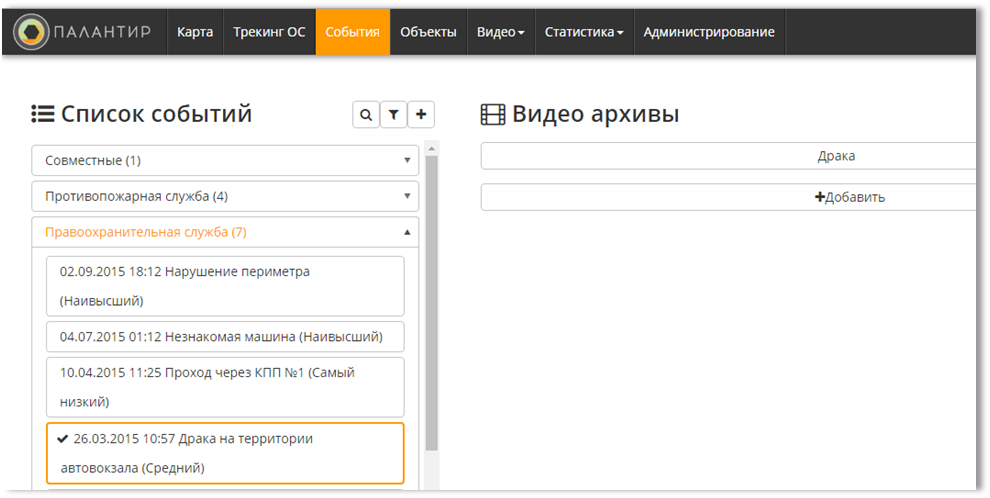

Рисунок 13. Переход к просмотру видеоданных полученных в событие автоматически


Подсистема видеонаблюдения

Подсистема видеонаблюдения предназначена для решений контроля жизненного цикла изделий, а также технологических цепочек на основе Системы. Наиболее востребована данная функция в работе ситуационных центров.

Использование видеоданных в Системе происходит в двух случаях:

1. При автоматической регистрации событий системой анализа данных по заданным сценариям обработки данных;

2. При добавлении пользователями видеоматериалов к событиям или в архивы документов;

3. При просмотре текущей обстановке на объектах мониторинга.

Воспроизведение видеоинформации производится в двух вариантах:

1. Отображение видео в режиме он-лайн;

2. Отображение фрагментов архивов видео.

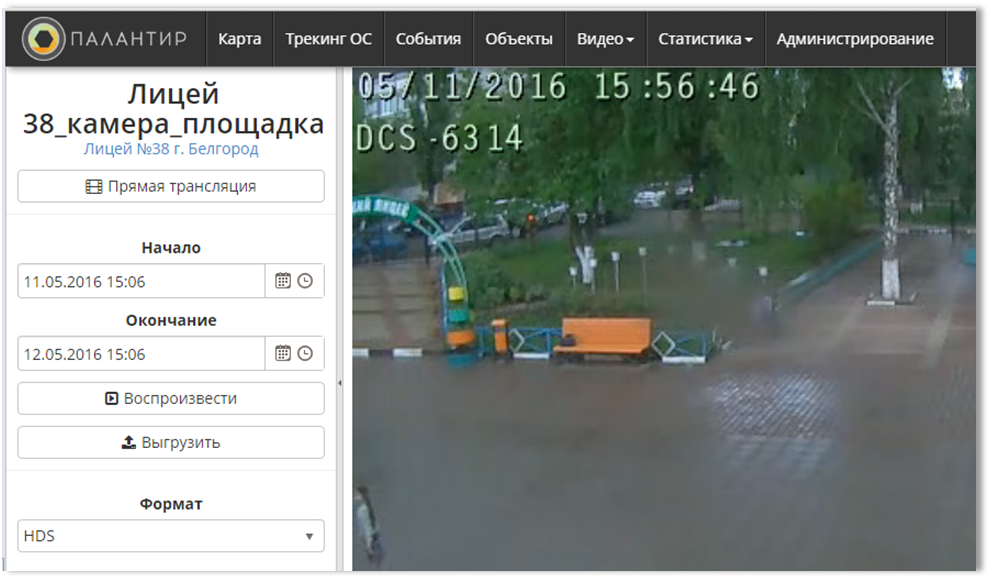

Рисунок 14. Отображение видео в режиме он-лайн


Модуль  трансляции видео

Модуль осуществляет трансляцию видео онлайн и фрагментов видео архивов.

Модуль позволяет:

    воспроизводить видео в режиме он-лайн; хранить и воспроизводить фрагменты видеоархивов:
             для получаемых автоматически – отрезком от 5 минут до 1 часа;        для указываемых пользователями Системы – до 2 часов;
    отображать на шкале архива видео доступные временные фрагменты цветом; отображать на шкале видеоархивов точки возникновения связанных с данным видеоисточником событий; отображать раскладки камер наблюдения; выгрузить фрагмент видео-архива на ПК пользователя Системы; выгрузить фрагмент видео-архива на отдельный медиа-сервер для длительного хранения (далее этот функционал рассмотрен в описании функционала модуля хранения видеоархивов).

Рисунок 15. Просмотр фрагмента архива видео

Рисунок 16. Выбор раскладки камеры

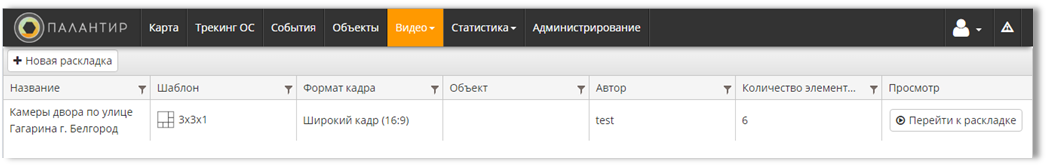

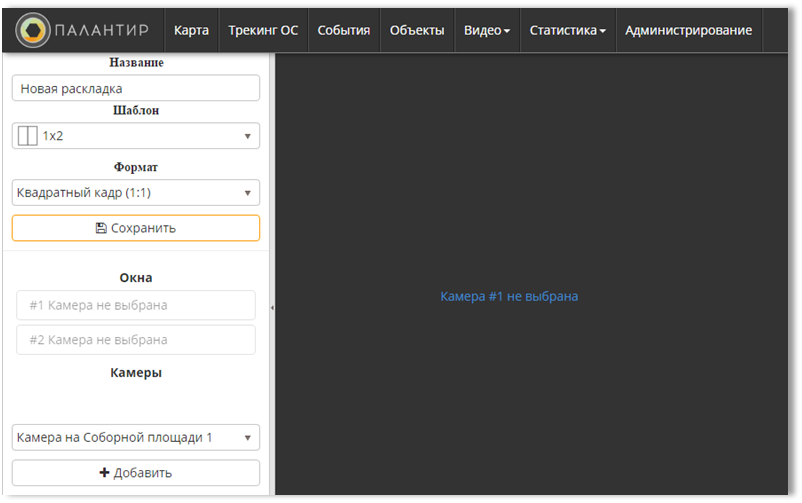

Рисунок 17. Создание раскладки камер

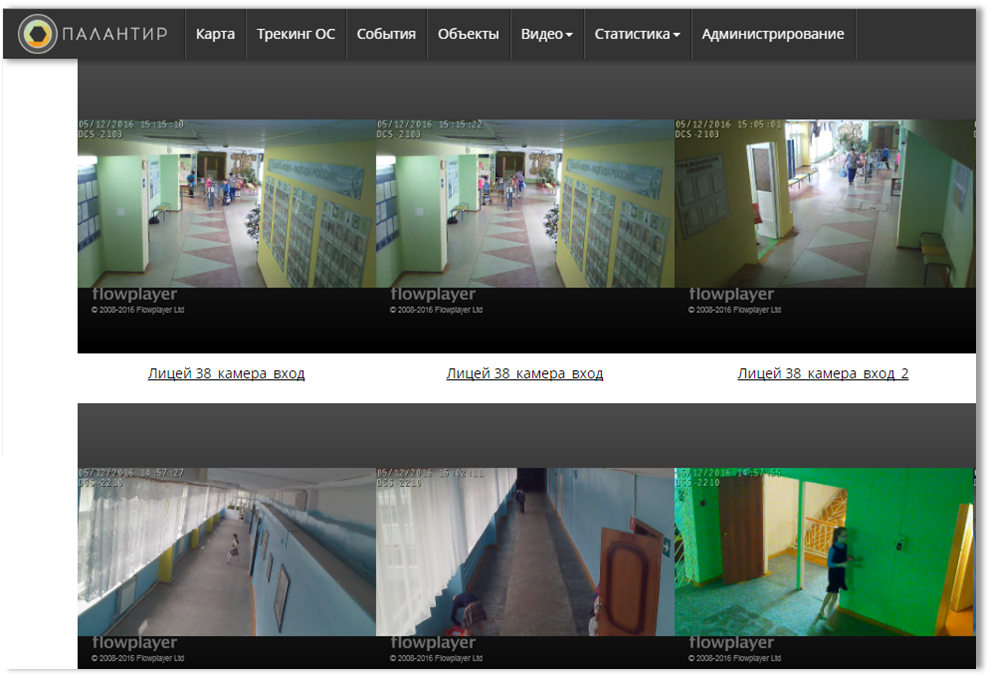

Рисунок 18. Раскладка камер объекта


Модуль хранения архивов видео

Модуль хранения архивов видеофрагментов предназначен для реализации длительного хранения выбранных фрагментов архивов на выделенном сервере. Реализуемые функции позволяют обеспечить:

    гарантированное хранение архивов; снижение риска потерь данных; снижение требований к аппаратному обеспечению АРМ пользователей системы; возможность совместного использования фрагментов архивов разными пользователями Системы; возможность разграничения доступа в сохраненным архивам видео.

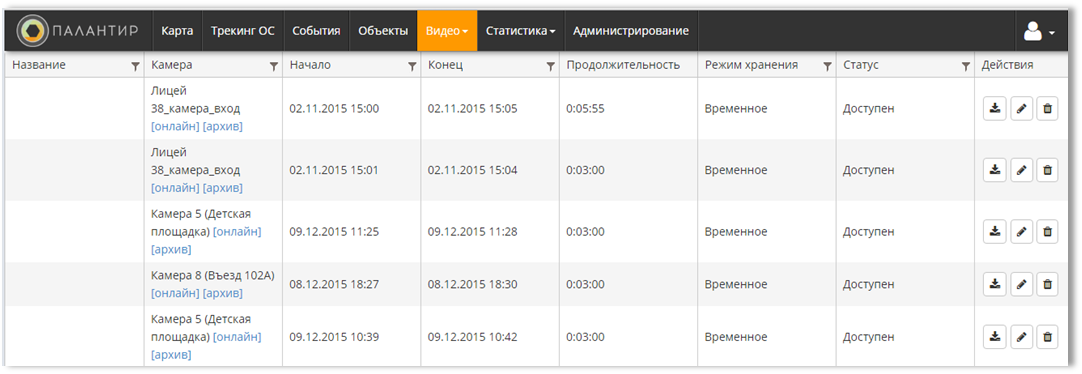

Рисунок 19. Сохраненные фрагменты архивов

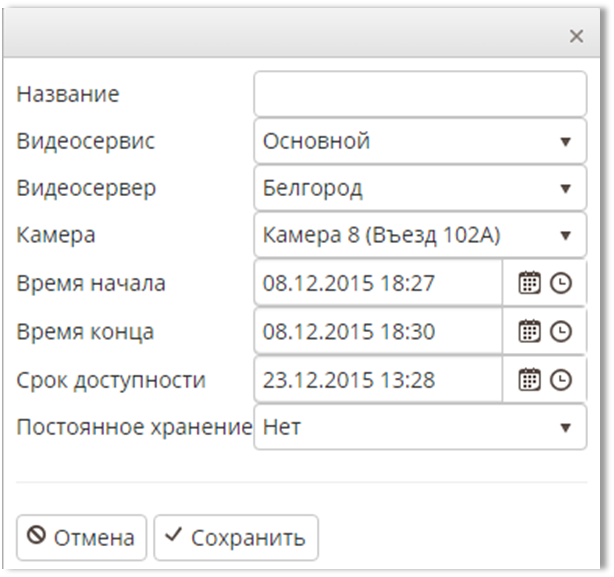

Рисунок 20. Создание и редактирование информации хранимого фрагмента архива видео

Использования модуля хранения архивов видео позволяет использовать сохраненные данные во время всего периода их использования и позволит уберечь их от перезаписи устройствами видеонаблюдения.

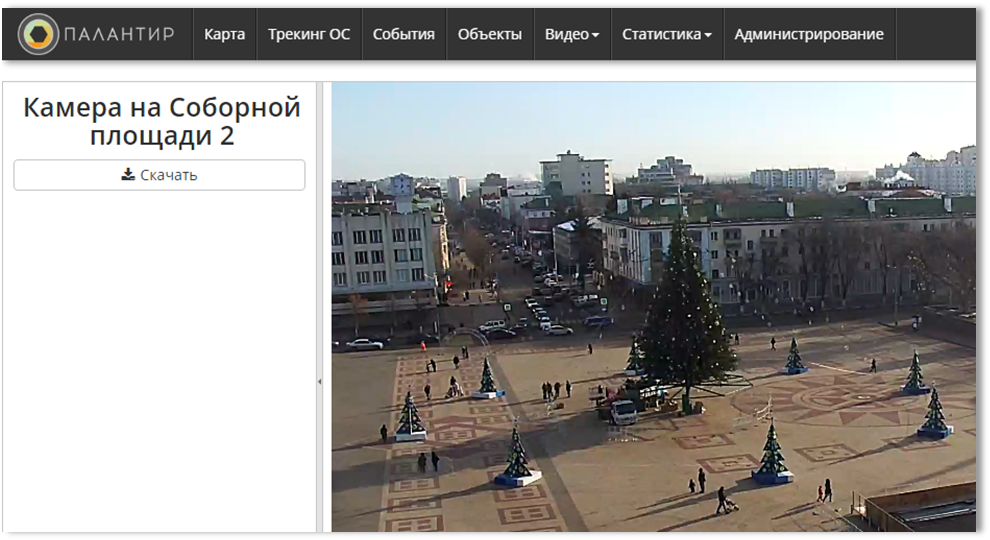

Рисунок 21. Скачивание фрагмента сохраненного архива


Подсистема сбора и анализа данных

Подсистема сбора и анализа данных обеспечивает:

    сбора данных:
      от сторонних систем; узлов Системы; единичных устройств и комплексов устройств;
    возможность записи сценариев обработки данных администратором системы; возможность использования существующих сценариев обработки данных; автоматическое предложение Системой Пользователю по использованию существующих сценариев обработки данных или их фрагментов; настройку одной или нескольких реакций Системы на поступающие данные:
      создание события инцидента для разбора и дополнения пользователями Системы; создание оповещений пользователям или в сторонние информационные системы; создание нотификаций в Системе для пользователей имеющих соответствующие права; создание управляющего сигнала или серии сигналов интегрируемым устройствам, комплексам или сторонним системам.
    отправку управляющих сигналов и  взаимодействие «машина-человек» и «машина-машина»; хранение всей собранной первичной информации от узлов системы; хранение логов данных обработки; хранение логов действий системы.

Модуль анализа данных

Модуль анализа данных обеспечивает:

    прием и обработку данных узлами системы и центральным порталом Системы от устройств и комплексов посредством адаптеров интеграции; рассмотрение каждого первичного события от устройств и систем на соответствие одному из сценариев анализа данных; обеспечивает реагирование Системы на возникающее событие; в случае необходимости передает данные в подсистему межмашинного взаимодействия.

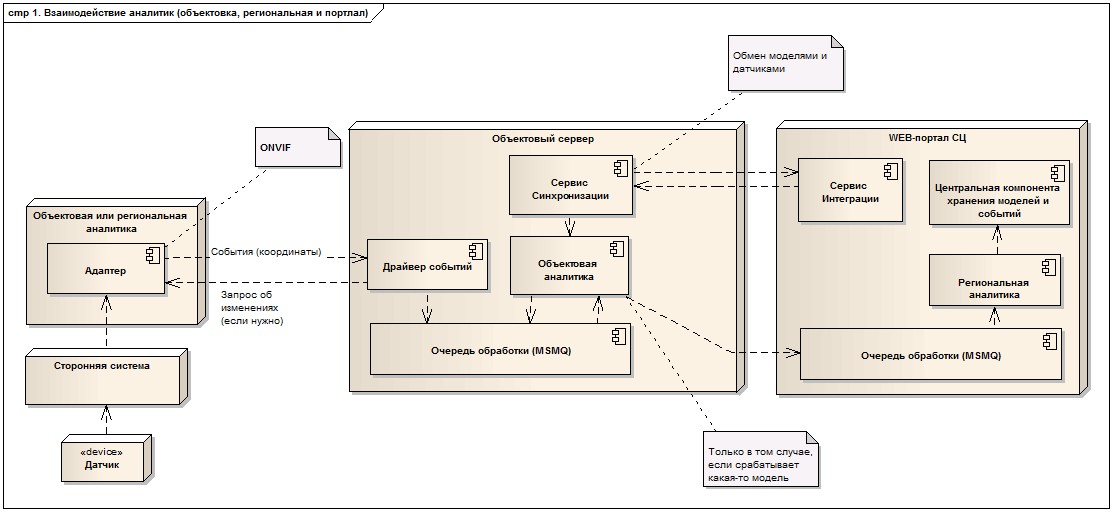

Рисунок 22. Принципиальная схема приема и передачи событий Системой


Конструктор сценариев обработки данных

Сценарии обработки  анализа данных, создаваемые с помощью конструктора в Системе, создаются в специальном визуальном средстве. Настройка обработки и анализа данных сводится к настройке шаблонов сценариев, включающую в себя:

    настройку типовых участников и их прав; состава принимаемых и обрабатываемых данных; введения математических и статических операторов обработки данных; указание логических операторов анализа данных; указание временных отрезков и периодов появления событий; указание частоты повторений подобных событий; указание типа реагирования системы, таких как:
      генерация нового события; генерация уведомлений и оповещений системы; запуск управляющего сценария на устройства и системы; запуск сервиса интеграции для передачи данных в стороннюю систему.
    ввод периодов обработки сценария в целом (постоянно или по выбранному расписанию).

Подобный подход снижает затраты на внедрение и дальнейшую эксплуатацию Системы, поскольку не требует доработки программного обеспечения (далее — ПО) при настройке новых интеграций и обработки данных от устройств и систем, и исключает связанные с этим риски.

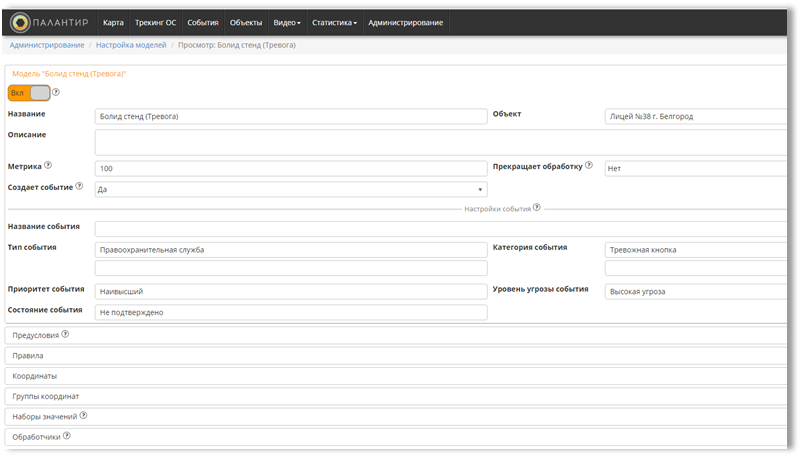

Рисунок 23. Конструктор сценариев обработки событий


Адаптеры интеграции

Адаптеры интеграции представляют собой библиотеки данных устанавливающиеся на узлы Системы для приема данных от устройств и систем и передачи их в модуль анализа данных.

Адаптеры интеграции могут использоваться для приема и передачи информации:

    цифровых устройств; аналоговых устройств через специализированные устройства приема данных; сторонних информационных систем; контроллеры систем:
      безопасности; контроля; исполнения ; контроля технологических цепочек;

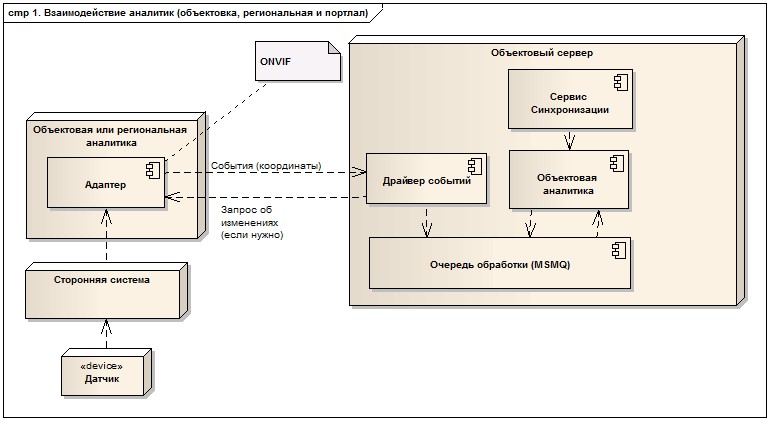

Рисунок 24. Схема приема и приведения к общему виду информации
драйверами интеграции


Подсистема межмашинного взаимодействия

Подсистема межмашинного взаимодействия предназначена для отправки управляющих сигналов устройствам и системам в случае совпадения соответствующих критериев в описанных ранее сценариях Системы.

В зависимости от настроек сценария производится генерация события доступного Пользователям или события системы фиксируемого только в лог-файлах.
