Технические требования
люк с крышкой для смотрового устройства
телефонных канализационных сооружений
Люк с двумя крышками предназначен для оборудования смотровых кабельных колодцев, круглой формы, может быть чугунным или выполненным из армированного пластика. Люки с крышками подразделяются по типам, легкого и тяжелого типа.
Люк с крышкой легкого типа предназначен для установки на смотровых колодцах подземных инженерных коммуникаций, кабельных сетях телекоммуникаций, которые расположены в местах зеленых насаждений, пешеходных зон.
Люк с крышкой тяжелого типа предназначен для установки на смотровых колодцах подземных инженерных коммуникаций, кабельных сетях телекоммуникаций, которые расположены на автомобильных дорогах с интенсивным движением.
Характеристика:
Масса люка с крышками зависит от материала, из которого выполнено;
Люк с крышкой чугунный, легкого типа - 80-82 кг.
Люк с крышкой чугунный, тяжелого типа - 130-138 кг.
Люк с крышкой из армированного пластика легкого типа - 40-50 кг.
Люк с крышкой из армированного пластика тяжелого типа - 70-78 кг.
Расчетная нагрузка на люк с крышкой легкого типа 20-30 тон, расчетная нагрузка на люк с крышкой тяжелого типа 75-80 тон.

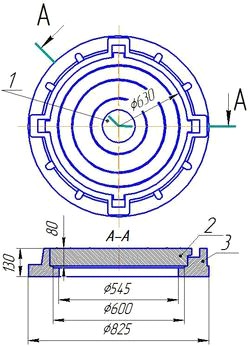

- Наружный диаметр люка O – 780 - 825 мм Внутренний диаметр люка O – 600 мм. Крышки люка должны плотно прилегать к опорной поверхности корпуса (люка). На поверхности отливок допускаются раковины диаметром не более 10 мм и глубиной не более 3 мм, занимающие не более 5 % поверхности отливок. На теле люка должны быть размещены четыре кармана под ушки, которые должны быть отлиты на верхней крышке.
- На верхней плоской поверхности крышки люков, ограниченной кольцевым ребром, должно быть отлито условное обозначение люка (ГТС), год выпуска и товарный знак предприятия-изготовителя. Люк оборудуется двумя крышками, внутренней и наружной, одна из крышек оборудуется запорным устроуством. Наличие ключа к запорному устройству к каждому комплекту (люку с крышкой).
