Предварительно заготовленные кабели и ответвительные коробки закрепляют на лотках, при этом длина кабеля должна быть достаточной для прокладки между двумя ответвительными коробками с учетом ввода в коробку и запаса на два - три пересоединения. Рекомендуется при заготовке комплектных линий по возможности вводить концы кабелей в ответвительные коробки;
б) в монтажной зоне выполняют монтаж собранных узлов, подвесов со светильниками и коробками; соединение и ответвление жил кабелей и проводов в коробках согласно схеме, а также окончательное закрепление кабелей к лоткам. Наружные размеры кабелей на напряжение 660 В, удовлетворяющие их вводу в отверстия рожков коробок, приведены в табл. 3.
Таблица 3
Наружные размеры кабелей на напряжение 660 В для ввода в коробку У409
Эскизы | Сечение | Кабели | ||||||
сечения кабеля, | жил кабеля, | ВРГ АВРГ1 | СРГ АСРГ1 | ВВГ АВВГ1 | НРГ АНРГ1 | |||
мм | мм | а | d | а | d | а | d | d |
2х1,5 | 10,8 | 7,4 | 8,7 | 5,3 | 10,4 | 7,0 | - | |
2х2,5 | 11,6 | 7,8 | 9,5 | 5,7 | 11,2 | 7,4 | - | |
| 2х4 | 12,4 | 8,2 | 10,3 | 6,1 | 12,0 | 8,8 | - |
2х6 | 13,4 | 8,7 | 11,3 | 6,6 | 13 | 8,3 | — | |
2х1,5 | - | - | - | - | - | - | 10,8 | |
| 2х2,5 | - | - | - | - | - | - | 11,6 |
2х4 | - | - | - | - | - | - | 12,4 | |
2х6 | - | - | - | - | - | - | 13,4 | |
3х1,5 | - | 11,3 | - | 9,8 | - | 11,7 | 11,3 | |
| 3х2,5 | - | 12,2 | - | 10,7 | - | 12,6 | 12,3 |
3х4 | - | 13,1 | - | 11,6 | - | 13,4 | 13,1 | |
3х6 | - | 14,1 | - | 12,6 | - | 14,5 | 14,1 | |
4х1,5 | - | 12,1 | - | 10,5 | - | 12,6 | 12,1 | |
| 3х2,5+1х1,5 | - | 13,2 | - | 11,7 | - | 13,6 | 13,2 |
3х4+1х2,5 | - | 14,1 | - | 12,6 | - | 14,5 | 14,1 | |
3х6+1х4 | - | 15,3 | - | 13,8 | - | 15,7 | 15,3 |
1 Минимальное сечение кабелей с алюминиевыми жилами 2,5 мм2.
6-25. Лотки К60У, К61У следует крепить к кирпичным и бетонным основаниям дюбелями с распорной гайкой К436 или капроновыми дюбелями У658 с шурупами через отверстия в соединительных угольниках.
6-26. Лотки К60У, К61У, прокладываемые, по металлическим основаниям, должны закрепляться по краям секций.
Допускается крепление лотков на металлических основаниях винтами.
6-27. Лотки, прокладываемые под перекрытиями, имеющими выступающие балки, должны быть жестко закреплены на балках, а также к перекрытиям в местах соединения секций, если расстояния пролетов между балками превышают 2 м.
6-28 Кабели на лотках можно крепить лентой К226 с кнопками К227 или металлическими полосками шириной 8 - 9 мм.
6-29. Допускается совместная прокладка кабелей сети освещения с силовыми сетями на лотках К420, К422.
6-30. Проходы кабелей сквозь стены следует выполнять в соответствии с указаниями разд. 5.
Тросовые проводки
6-31. Во взрывоопасных зонах классов В-Iа, В-Iб, В-Iг и В-IIа для осветительных сетей допускается применять тросовые проводки.
6-32. В качестве несущих тросов для монтажа осветительных сетей открыто прокладываемых кабелей должны примениться: проволока стальная низкоуглеродистая общего назначения по ГОСТ 3282-74, катанка по ГОСТ 14085-68 диаметром не менее 6 мм, проволока стальная для ВЛ диаметром не менее 6,8 мм по ГОСТ 5800-51 или трос, оцинкованный ЛК-0 диаметром не менее 5,2 мм по ГОСТ 3062-69 (табл. 4).
Таблица 4
Выбор несущих тросов или проволоки
Материал | Диаметр, мм | Площадь сечения, мм2 | Предел прочности, кН/мм2 | Допустимая нагрузка, кН | Допустимая нагрузка с коэффициентом запаса З, кН | Максимально допустимое усилие натяжения, кН |
Проволока стальная | 6,0 | 28,27 | Не | 11,3 | 3,8 | 2,6 |
низкоуглеродистая | 7,0 | 34,48 | менее | 15,4 | 5,1 | 3,6 |
общего назначения по ГОСТ 3282-74 | 8,0 | 50,27 | 0,40 | 20,1 | 6,7 | 4,7 |
Катанка по ГОСТ | 6,0 | 28,27 | Не | 11,3 | 3,8 | 2,9 |
14085-68 (сортамент | 6,3 | 31,17 | менее | 12,5 | 4,2 | 2,9 |
2590-71) | 7,0 | 34,48 | 0,40 | 15,4 | 5,1 | 3,6 |
8,0 | 50,27 | 20,1 | 6,7 | 4,7 | ||
Проволока стальная | 6,8 | 24,60 | Не | 15,0 | 5,3 | 3,7 |
для ВЛ по ГОСТ 5800-51 | 7,5 | 34,40 | менее 0,65 | 22,4 | 7,5 | 5,2 |
Трос ЛК-0 по ГОСТ | 5,2 | 16,16 | Не | 20,8 | 6,9 | 4,8 |
3062-69 | 5,5 | 18,10 | менее | 23,3 | 7,8 | 5,4 |
6,1 | 22,31 | 1,40 | 28,7 | 9,6 | 6,7 | |
6,7 | 26,96 | 34,7 | 1,2 | 8,1 | ||
7,3 | 32,05 | 41,3 | 1,4 | 9,6 |
Проволока стальная низкоуглеродистая, катанка и проволока стальная для ВЛ, предварительно очищенные до блеска, должны иметь стойкое к окружающей среде лакокрасочное покрытие или горячее покрытие из поливинилхлорида.
Если оцинкованный трос нестоек к окружающей среде, то он также должен иметь лакокрасочное покрытие, стойкое к окружающей среде.
6-33. Концевые крепления тросов к строительным конструкциям должны осуществляться с помощью тросовых анкеров и натяжных муфт.
Закрепление троса к анкеру или натяжному устройству должно выполняться с помощью тросового зажима и стальной обоймы-коуша (рис. 21).

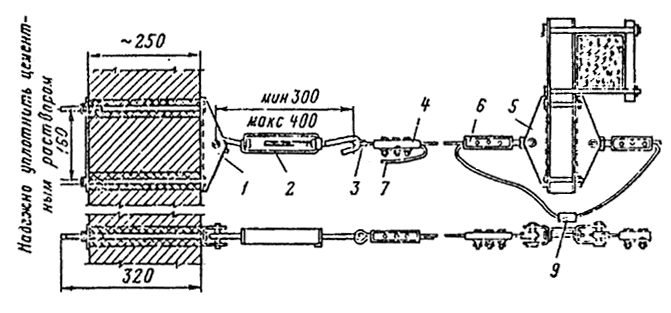

Рис. 21. Пример анкерного крепления троса (проволоки) и соединение его на промежуточной опоре.
1, 5 — анкер тросовый К300; 2 — муфта натяжная К679; 3 — коуш; 4, 6 - зажим тросовый К229; 7 — конец троса (присоединить к магистрали заземления);8 — канат (трос) по ГОСТ 3062-69; 9 — место соединения тросов
6-34. Трос предназначен только для крепления на нем самих кабелей, и никакой нагрузки от светильников или осветительных коробок он нести не должен, так как последние должны жестко закрепляться на строительных элементах здания.
6-35. Натягивание несущих тросов (проволоки) между промежуточными креплениями до 6 м должно производиться до получения стрелы провеса не более 100 мм. Для пролетов длиной более 6 м стрела провеса может быть увеличена пропорционально длине пролета, но не более 300 мм.
6-36. Несущий трос, катанку или стальную проволоку для протяженных помещений (более 50 м) следует выполнять составными отдельными участками. При этом каждый участок троса (проволоки) должен иметь самостоятельные анкерные и натяжные устройства, которые крепят на промежуточных балках, фермах или колоннах стяжными болтами или хомутами. При этом свободный конек первого троса (проволоки) должен быть соединен с началом второго сваркой (рис. 21). Место сварки должно быть окрашено. Для оцинкованного троса допускается механическое соединение. Сращивание тросов в пролетах между промежуточными и концевыми креплениями не допускается.
6-37. Несущий трос или стальная проволока должны иметь промежуточные поддерживающие опоры у каждого светильника и жестко закрепляться к конструкции, на которой крепится ответвительная коробка (рис. 22). В пролетах, где отсутствуют светильники, дополнительные поддерживающие крепления не обязательны, если при этом величина стрелы провеса не превышает указанную в п. 6-35.
|
