Дипломная работа (стр. 14 )

5 Решение задачи на ЭВМ

5.1 Разработка тестового примера

5.1.1 Описание организации данных и работы программы

       Информация хранится в базе данных, т. к. это наиболее эффективный и надежный способ хранения данных, а также удобный для доступа практически из любого программного средства.

       Реляционная база данных состоит из следующих таблиц:

Общие данные. Компоненты. Критерии. Единицы измерения. Оценка. Техпроцессы.

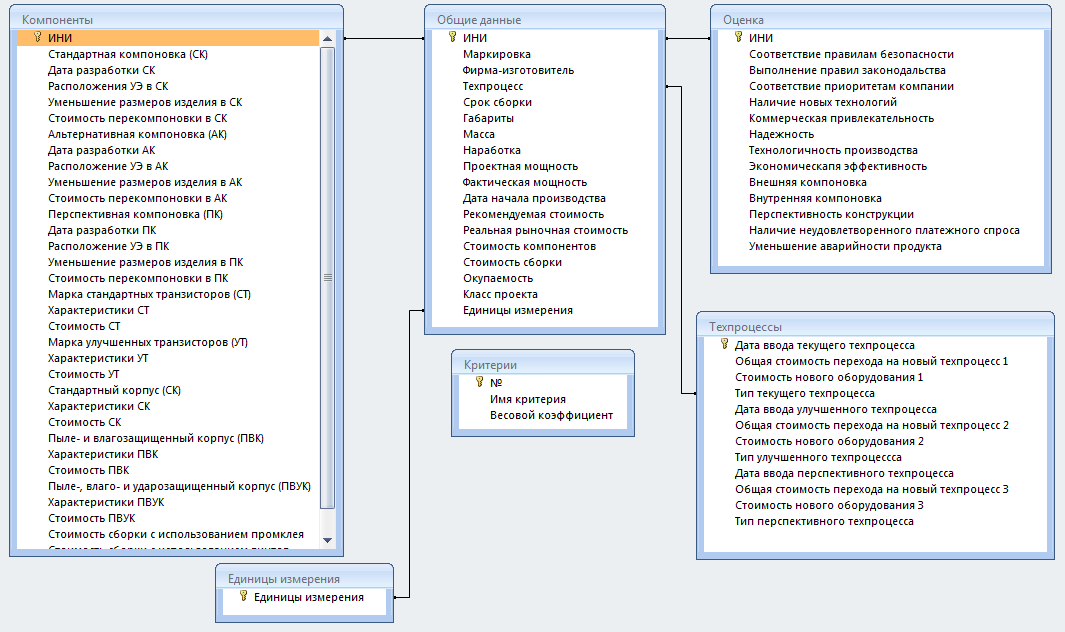

       Связь между таблицами проиллюстрирована на рисунке ниже:

Рисунок 2 "Схема данных"

       Остановимся поподробнее на таблицах "Компоненты", "Общие данные",  "Оценка" и "Критерии".

       Наибольший интерес представляют таблицы "Общие данные", "Оценка" и "Критерии", т. к. к этим таблицам обращается приложение, для получения данных. Остальные таблицы несут дополнительную информацию о продукте, которая не учитывается при ранжировании продуктов, но является важной и необходимой при их разработке и реализации.

Таблица 4 "Общие данные"

Имя поля	Тип поля	Описание
DID	Number	Идентификационный номер изделия
Make	Text	Маркировка изделия
Maker	Text	Название фирмы-изготовителя изделия
Process	Text	Тип используемого при изготовлении изделия техпроцесса
As_time	Number	Время, требуемое на окончательное создание изделия
LWH	Text	Общие размеры изделия
T_mass	Number	Общая масса изделия
Lifelength	Number	Время наработки изделия на отказ
P_output	Number	Проектная мощность изделия
A_output	Number	Фактическая мощность серийного изделия
FPU_date	Date/Time	Дата схода с конвейера первого серийного изделия
MSRP	Number	Рекомендуемая фирмой-производителем стоимость изделия
RP	Number	Реальная рыночная стоимость, устанавливаемая продавцами
Comp_cost	Number	Стоимость используемых в изделии компонентов
As_cost	Number	Стоимость окончательной сборки изделия
Payback	Text	Окупаемость изделия
Pclass	Text	Класс проекта
Unit	Text	Единицы измерения

Таблица 5 "Оценка"

Имя поля	Тип поля	Описание
DID	Number	Идентификационный номер изделия
ID_1	Number	Оценка проекта по первому критерию "Соответствие правилам безопасности"
ID_2	Number	Оценка проекта по второму критерию "Выполнение требований законодательства"
ID_3	Number	Оценка проекта по третьему критерию "Соответствие приоритетам компании"
ID_4	Number	Оценка проекта по третьему критерию "Наличие новых технологий"
ID_5	Number	Оценка проекта по третьему критерию "Коммерческая привлекательность"
ID_6	Number	Оценка проекта по третьему критерию "Надежность"
ID_7	Number	Оценка проекта по третьему критерию "Технологичность производства"
ID_8	Number	Оценка проекта по третьему критерию "Экономическая эффективность"
ID_9	Number	Оценка проекта по третьему критерию "Внешняя компоновка"
ID_10	Number	Оценка проекта по третьему критерию "Внутренняя компоновка"
ID_11	Number	Оценка проекта по третьему критерию "Перспективность конструкции"
ID_12	Number	Оценка проекта по третьему критерию "Наличие неудовлетворенного платежного спроса"
ID_13	Number	Оценка проекта по третьему критерию "Уменьшение аварийности продукта"

Таблица 6 "Компоненты"

Имя поля	Тип поля	Описание
DID	Number	Идентификационный номер изделия
St_arr	Text	Описание стандартной компоновки изделия
St_arr_date	Date/Time	Дата разработки такой компоновки
St_arr_CI_arr	Text	Расположение управляющих элементов при использовании СК
St_arr_size_red	Text	Уменьшение размеров изделия при использовании СК
St_arr_cost	Number	Стоимость перекомпоновки изделия в СК
Alt_arr	Text	Описание альтернативной компоновки изделия
Alt_arr_date	Date/Time	Дата разработки такой компоновки
Alt_arr_CI_arr	Text	Расположение управляющих элементов при использовании АК
Alt_arr_size_red	Text	Уменьшение размеров изделия при использовании АК
Alt_arr_cost	Number	Стоимость перекомпоновки изделия в АК
Per_arr	Text	Описание перспективной компоновки изделия
Per_arr_date	Date/Time	Дата разработки такой компоновки
Per_arr_CI_arr	Text	Расположение управляющи элементов при использовании ПК
Per_arr_size_red	Text	Уменьшение размеров изделия при использовании ПК
Per_arr_cost	Number	Стоимость перекомпоновки изделия в ПК
ST_make	Text	Обозначение стандартных транзисторов
ST_specs	Text	Характеристики стандартных транзисторов
ST_cost	Number	Стоимость стандартных транзисторов
IT_make	Text	Обозначение улучшеных транзисторов
IT_specs	Text	Характеристики улучшеных транзисторов
IT_cost	Number	Стоимость улучшеных транзисторов
Sframe	Text	Обозначение стандартного корпуса
Sframe_specs	Text	Характеристики станщдартного корпуса
Sframe_cost	Number	Стоимость стандартного корпуса
DWPframe	Text	Обозначение пыле - и влагозащищенного корпуса
DWPframe_specs	Text	Характеристики такого корпуса
DWPframe_cost	Number	Стоимость такого корпуса
Rframe	Text	Обозначение пыле-, влаго - и ударозищищенного корпуса
Rframe_specs	Text	Характеристики такого корпуса
Rframe_cost	Number	Стоимость такого корпуса
Gass_cost	Number	Стоимость сборки изделия с использованием промышленного клея
Sass_cost	Number	Стоимость сборки изделия с использованием винтов
Wass_cost	Number	Стоимость сборки изделия с использованием сварки

Таблица 7 "Критерии"

Имя поля	Тип поля	Описание
KD_ID	Number	Идентификационный номер критерия
KR_Name	Text	Название критерия
KR_Ves	Number	Весовой коэффициент критерия

       Разработанная программа выполняет следующие функции:

       Определеяет критерии. После успешного запуска главного меню можно сразу приступить к поиску критериев.

       Для того, чтобы провести опрос, нажимается кнопка "Провести опрос"

(), для перехода к оценкам – "Перейти к оценкам" (), а для выхода из программы – "Выход" ().

       Для получения справки или информации о программе, нужно нажать, соответственно, "Справка" () и "О программе" (). В главное меню всегда можно перейти, нажав "Главное меню".
