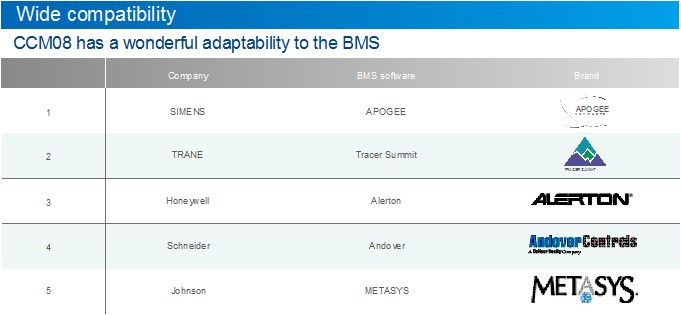

Шлюз BACnet® BMS-BAC (стр. 2 )

Настройки BACnet

Номер сети BACnet представляет собой только номер пульта централизованного управления BACnet и находится в диапазоне от 0 до 65535. После завершения настройки устройство нужно перезапустить.

Номер сети BACnet является номером сети BACnet, который принадлежит устройству BACnet кондиционера серии VRF, который находится под управлением пульта централизованного управления BACnet. При использовании другого пульта централизованного управления необходимо настроить другой номер сети BACnet, который является уникальным номером системы, и не может использоваться для другого устройства или пульта централизованного управления BACnet.

Формула расчета номера экземпляра внутреннего и наружного блока:

ID устройства = BTXX, где

B - номер шины: 0-3;

T - тип, 0 - внутренний блок, 1 - наружный блок;

XX - номер внутреннего блока 0-63, или номер наружного блока 0-31.

Таблица объектов

В данном устройстве есть различные таблицы объектов для различных типов наружных блоков, используемых для систем VRF. Система автоматически определяет используемый внутренний блок и создает объект BACnet.

Внутренние объекты

В данном оборудовании 14 типов объектов BACnet, которые показаны в таблице ниже, для подключения внутренних блоков с помощью системы управления зданием или другой системы, совместимой с протоколом BACnet.

Номер	Описание
1	Информация об устройстве
2	Режим работы
3	Состояние вентилятора
4	Заданная температура
5	Температура внутри помещения
6	Настройка таймера включения
7	Настройка таймера отключения
8	Функция поворота дефлекторов
9	Функция электрического нагрева
10	Состояние неисправности
11	Состояние защиты
12	Режим запроса
13	Запрос скорости вращения вентилятора
14	Запрос настроек температуры

1.Информация об устройстве

Идентификатор свойства	Режим данных	Значение свойства	Чтение/ запись (R/W)
Идентификатор объекта	BACnetObjectIdentifier	Устройство + номер кондиционера	R
Название объекта	Строка символов	Внутренний блок _*_*	R
Тип объекта	BACnetObject Type	Устройство	R
Статус устройства	BACnetDeviceStatus	В работе	R
Название производителя	Строка символов	AC Inc	R
Идентификатор производителя	Беззнаковое число 16	111 (беззнаковое число)	R
Название модели	Строка символов	Выберите один из типов из анализа протокола: Настенный тип Напольный тип Встроенный тип Канальный тип Напольно-потолочный тип Вспомогательное оборудование для кондиционера С несколькими цифровыми подключениями С преобразователем частоты С цифровым управлением поворотом	R
Версия прошивки	Строка символов	1.0	R
Версия ПО	Строка символов	1.0	R
Версия протокола	Беззнаковое число	1	R
Тип соответствия протокола	Беззнаковое число	3	R
Поддержка протокола	BACnetServiceSupport	Свойство чтения	R
Поддержка типов объектов протокола	BACnetObjectTypesSupport	Аналоговый вход	R
Объектный массив	BACnetArray[n]	Массив для всех объектов	R
Максимальная длина протокола APDU	Беззнаковое число	1476	R
Поддержка сегментации	BACnetSegmentation	Оба сегментированы(0)	R
Местное время	Время	R/W
Дата	Дата	R/W
Временной предел сегментации протокола ADPU	Беззнаковое число	2000	O
Временной предел протокола APDU	Беззнаковое число	3000	R
Количество попыток передачи протокола APDU	Беззнаковое число	3	R
Привязка по адресу устройства	AddressBinding	ASN.1 ‘’	R
Рабочие инструкции	Выберите свойство «Название объекта» выбранного объекта, это значит, что «Информация о модели» не может быть настроена.

2.Режим работы

Идентификатор свойства	Режим данных	Значение свойства	Чтение/запись (R/W)
Идентификатор объекта	BACnetObjectIdentifier	Множественный вывод 1	R
Название объекта	Строка символов	Настройка AC_OMode	R
Тип объекта	BACnetObjectType	Множественный вывод	R
Описание	Строка символов	Настройка режима работы	O
Текущее значение	Беззнаковое число	W
Флажок состояния	BACnetStatusFlags	F F F F	R
Состояния событий	BACnet EventStates	Норма	R
Не работает	Логическое значение	F	R
Номера состояний	Беззнаковое число	6	R
Текстовая информация о состоянии	BACnet ARRAY[N] Строка символов	Автоматический режим Охлаждение Обогрев Осушение Только вентиляция Отключение	O
Массив приоритетов	BACnetPriorityArra	Ноль	R
Разблокировка установок по умолчанию	Беззнаковое число	6	R
Временная задержка	Беззнаковое число	1	O
Общедоступный тип	Беззнаковое число	1701	O
Значение возврата	Беззнаковое число	6	O
Включение сообщений о состоянии	BACnet Event TransitionBits	T T T	O
Подтверждение изменения	BACnet Event TransitionBits	T T T	O
Тип уведомления	BACnetNotifyType	Сигнал	O
Рабочие инструкции	Выберите свойство «текущее значение» объекта и свойство «режим работы». Свойство является перезаписываемым и может быть установлено как «текущее значение». Текущее значение «1» означает работу кондиционера в режиме обогрева. Значение «2» означает работу в режиме охлаждения. Значение «3» означает работу в режиме осушения. Значение «4» означает работу в режиме вентиляции. Значение «5» означает работу в автоматическом режиме. Значение «6» означает остановку.

3.Режим работы вентилятора

Идентификатор свойства	Режим данных	Значение свойства	Чтение/запись (R/W)
Идентификатор объекта	BACnetObjectIdentifier	Множественный выход 2	R
Название объекта	Строка символов	Скорость вращения вентилятора кондиционера AC_O	R
Тип объекта	BACnetObjectType	Множественный вывод	R
Описание	Строка символов	Настройка скорости вращения вентилятора	O
Текущее значение	Беззнаковое число	W
Флажок состояния	BACnetStatusFlags	F F F F	R
Флажок состояния	BACnet Event States	Норма	R
Состояния событий	Логическое значение	F	R
Не работает	Беззнаковое число	5	R
Номера состояний	BACnet ARRAY[N] Строка символов	Отключение Автоматический режим Низкий Средний Высокий	O
Массив приоритетов	BACnetPriorityArra	Ноль	R
Разблокировка установок по умолчанию	Беззнаковое число	5	R
Временная задержка	Беззнаковое число	1	O
Общедоступный тип	Беззнаковое число	1701	O
Значение возврата	Беззнаковое число	5	O
Включение сообщений о состоянии	BACnetEvent TransitionBits	T T T	O
Подтверждение изменения	BACnetEvent TransitionBits	T T T	O
Тип уведомления	BACnetNotifyType	Сигнал	O
Рабочие инструкции	Выберите свойство «текущее значение» объекта и свойство, отражающее «скорость вращения вентилятора». Свойство является перезаписываемым и может быть установлено как «текущее значение». Текущее значение «1» означает работу вентилятора на высокой скорости. Значение «2» означает работу вентилятора на средней скорости. Значение «3» означает работу вентилятора на низкой скорости. Значение «4» означает работу вентилятора в автоматическом режиме. Значение «5» означает остановку вентилятора. Для того чтобы обеспечить нормальную работу кондиционера, «текущее значение» будет автоматически игнорироваться системой кондиционирования, если установлено текущее значение «5» (команда на остановку вентилятора)
