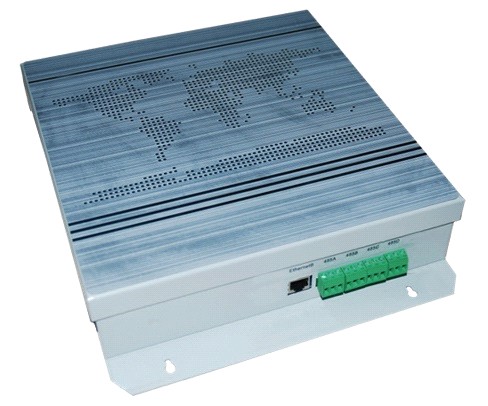

Шлюз BACnet® BMS-BAC

BMS-BAC - шлюз для подключения внутренних и наружных блоков к BACnet. BACnet - сеть автоматизации и управления зданием. BMS-BAC собирает информацию о внутренних и наружных блоках. Кроме того, BMS-BAC может отправлять команды блокам.

Внутренние и наружные блоки можно подключить к протоколу BACnet системы управления зданием. Кроме того, можно подключить только внутренние и внешние блоки, без системы управления зданием. BMS-BAC имеет 4 группы портов связи RS485, и к нему можно подключить до 256 внутренних блоков или 128 наружных блоков. Пользователь может проверить состояние блока и изменить настройки через локальную сеть. С помощью управления веб-сервисом.

Описание функций

Шлюз BMS-BAC предоставляет порты BACnet для соединения системы управления зданиями и кондиционеров, чтобы обеспечить интеграцию систем. Кроме того, он может быть отдельно подключен к Bosch Climate 5000 VRF.

BMS-LON представляет собой встроенный функциональный модуль BACnet, а также сервисы веб-страниц. Поддерживает BACnet/IP доступ, а также доступ через локальный веб-браузер. Может управлять и контролировать до 256 внутренних блоков или до 128 наружных блоков.

Конфигурация системы

BMS-BAC и система управления зданием должны быть в одном сегменте IP-подсети, и необходимо настроить конфигурацию перед началом использования. После настройки IP можно изменять IP шлюза BMS-BAC через веб-функцию. Аккаунт администратора по умолчанию «admin» , пароль по умолчанию «12345». IP-адрес по умолчанию: 192.168.1.8 BMS-BAC способен подключать до четырех групп сетей RS485. К каждому порту могут быть подключены до 64 внутренних блоков или до 32 наружных блоков и 8 систем охлаждения. Если в системе небольшое количество BMS-BAC, BMS-BAC может подключаться к хабу, а затем к системе контроля и к системе управления зданием.

HUB	Хаб
Monitoring system	Система контроля
BMS	Система управления зданием

Примечание. BMS-BAC и компьютер системы управления зданием должны быть в одной IP-подсети. Если нет, устройства не будут нормально работать. Адрес BMS-BAC по умолчанию настроен в сегменте 192.168.1.*.

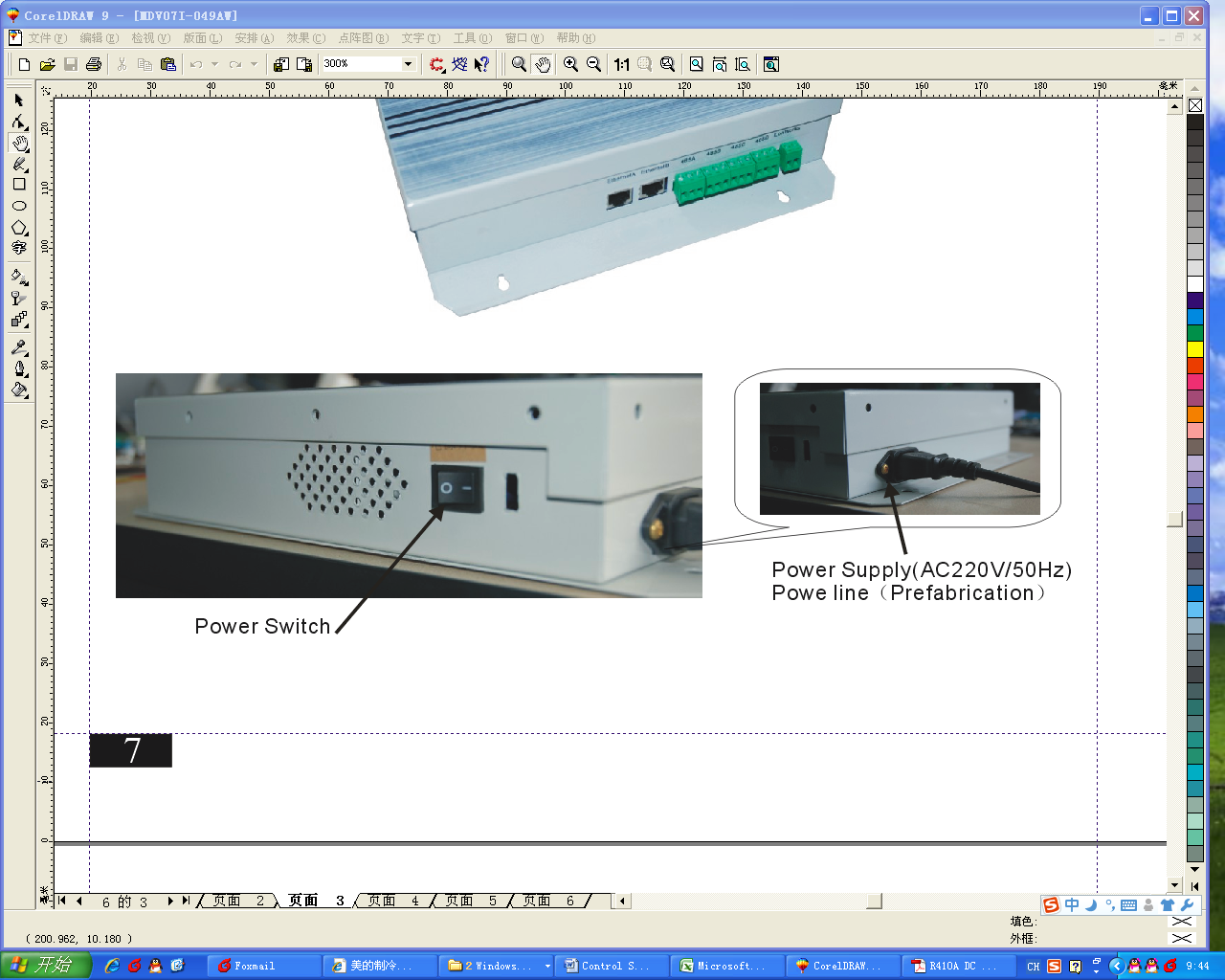

Порты подключения и функции

Power switch	Переключатель электропитания
Power supply (AC220 V/50 Hz) Power line (Prefabrication)	Электропитание (220 В переменного тока, 50 Гц) Питающий провод (заводского изготовления)

Порт Ethernet является интерфейсом Ethernet на основе сетевого протокола BACnet. Подключите данный порт к хабу BACnet, и устройства, подключенные к хабу, смогут связываться с BMS-BAC.

Четыре группы портов RS485 . Каждый порт может быть подключен напрямую к XYE портам внутренних блоков или к портам K1K2E наружных блоков; каждый порт также может быть подключен к одному пульту централизованного управления через порты F1F2E, а адрес пульта централизованного управления должен быть настроен на ноль (0), что необходимо для подключения к BMS-BAC.

Настройка сброса

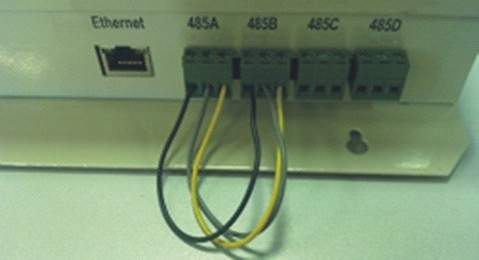

После включения электропитания настройки шлюза могут быть сброшены до заводских путем прямого подключения между собой портов 1 и 2. Метод подключения следующий:

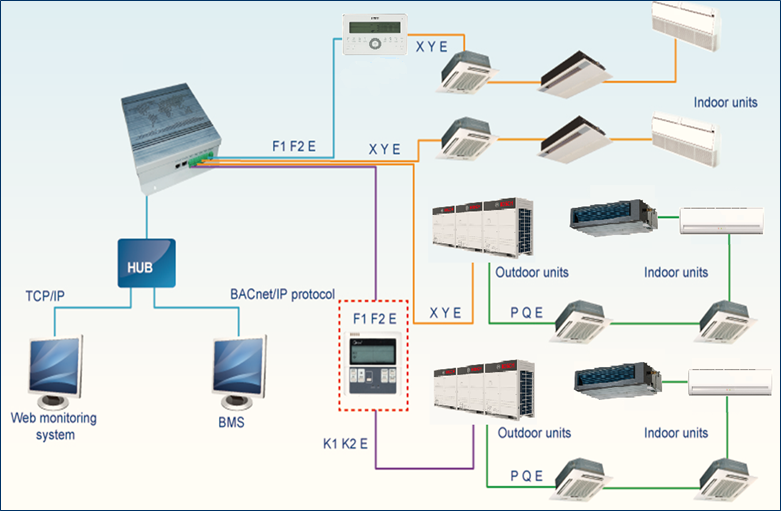

Пример сети

Indoor units	Внутренние блоки
Outdoor units	Наружные блоки
BACnet/IP protocol	Протокол BACnet/IP
Web monitoring system	Система веб-контроля

К каждому порту могут быть подключены до 64 внутренних блоков или до 32 наружных блоков и 8 систем охлаждения. Каждый порт может быть подключен напрямую к XYE портам внутренних блоков или к портам K1K2E наружных блоков. Кроме того, каждый порт также может быть подключен к одному пульту централизованного управления или к внешнему пульту управления через порты F1F2E, а адрес пульта централизованного управления должен быть настроен на ноль (0), а адрес внешнего пульта управления должен быть настроен на 16. Подключение пульта централизованного управления осуществляется через порты XYE главного наружного блока каждой системы охлаждения. Следует иметь в виду, что наружный блок должен быть настроен на режим автоматической адресации, он заработает приблизительно через шесть минут.

Веб-доступ

BMS-BAC поддерживает веб-сервис, позволяющий пользователю осуществить доступ к шлюзу через локальную компьютерную сеть.

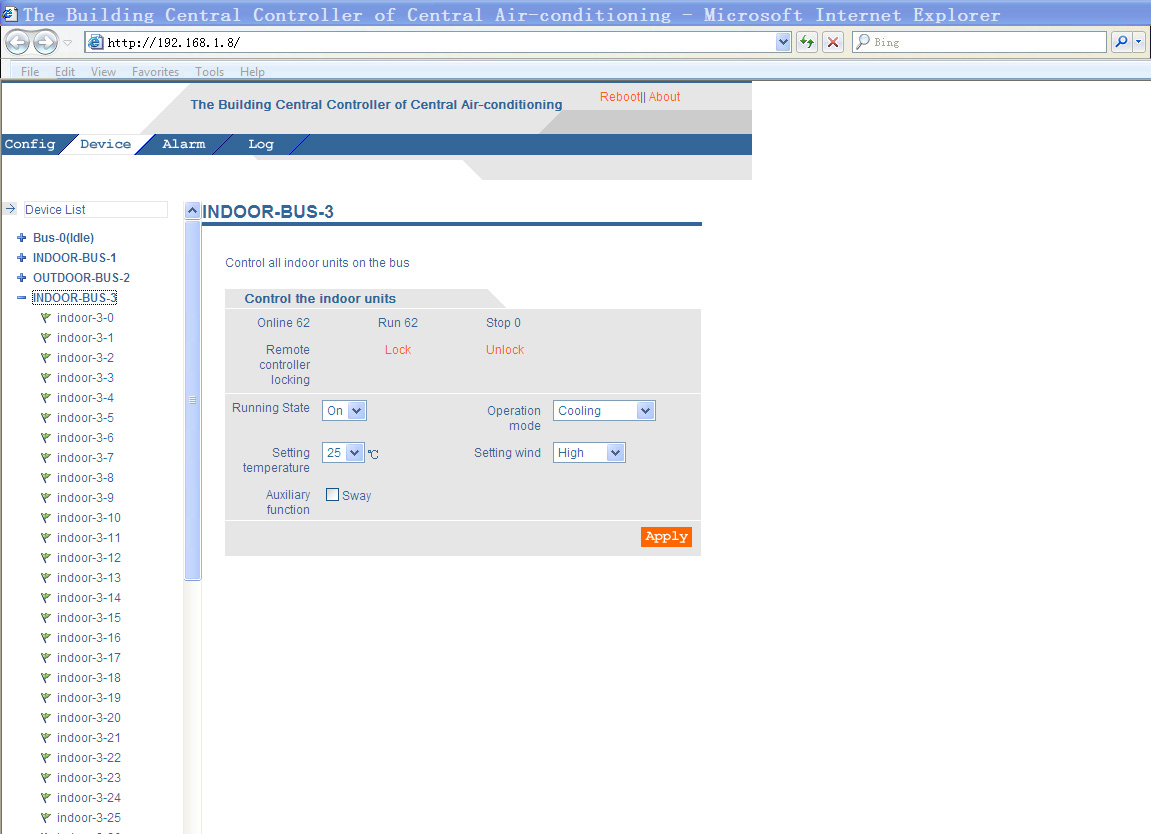

Набрав адрес BMS-BAC в адресной строке браузера, пользователь сможет увидеть состояние подключения BMS-BAC или изменение состояния работы внутренних блоков. Доступны следующие интерфейсы:

The Building Central Controller of Central Air Conditioning	Центральный контроллер системы кондиционирования воздуха в здании
Reboot	Перезапуск
About	О системе
Config	Конфигурация
Device	Устройство
Alarm	Предупредительный сигнал
Log	Журнал
Device list	Список устройств
INDOOR-BUS-	Внутренние блоки на шине
OUTDOOR-BUS	Наружные блоки на шине
Control all indoor units on the bus	Управление всеми внутренними блоками на шине
Control the indoor units	Управление внутренними блоками
Indoor	Внутренний блок
Online	В сети
Run	Работает
Stop	Отключен
Remote controller locking	Блокировка пульта дистанционного управления
Lock	Блокировать
Unlock	Разблокировать
Running state	Рабочее состояние
On	Включен
Operation mode	Рабочий режим
Cooling	Охлаждение
Setting temperature	Заданная температура
Setting wind	Заданная скорость вращения вентилятора
High	Высокая
Auxiliary function	Вспомогательная функция
Sway	Поворот
Apply	Применить

Примечания:

1. Для сохранения данных о работе кондиционеров необходима SD-карта, которая не входит в комплект поставки изделия. Пользователь может купить ее самостоятельно. SD-карты разных объемов могут сохранять данные о работе за различные периоды времени. Обычно SD-карта объемом 1 Гб может сохранить данные более чем за один год.

2. Не меняйте режим работы внутреннего блока часто, в противном случае он может не совпадать с ожидаемым режимом работы. Интервал между различными режимами работы одного внутреннего блока должен составлять более 10—20 секунд, для того чтобы достичь своевременного и эффективного изменения рабочего состояния блока.

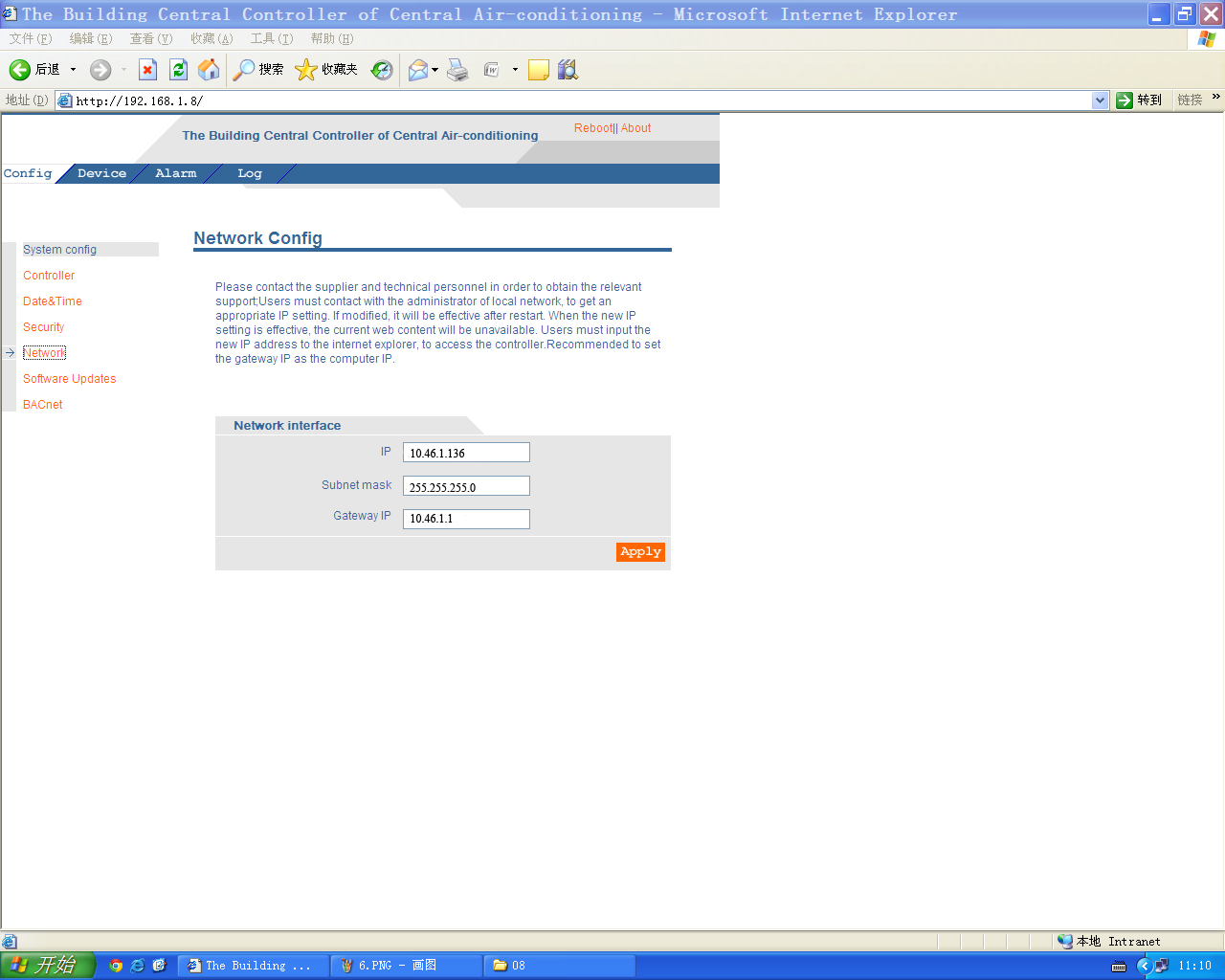

Настройка сети

На пульте управления есть порт Ethernet (Eth0). Порт Ethernet является сетевым портом для BACnet/IP.

IP-адрес Eth0 по умолчанию «192.168.1.8», измените адрес BMS-BAC перед началом работы таким образом, чтобы он находился в одной подсети с адресом компьютера системы управления зданием.

Кроме того, логин администратора BMS-BAC «Admin», а пароль по умолчанию «12345».

Если шлюз  и ПК находятся в различных сегментах сети, необходимо сначала заменить IP-адрес  192.168.1.8 на ваш IP-адрес.

Например: новый IP-адрес 10.46.1.136, маска подсети 255.255.255.0 и шлюз 10.46.1.1.

После завершения конфигурации следует нажать кнопки «Применить» и «Перезагрузить», чтобы перезапустить BMS-BAC.

The Building Central Controller of Central Air Conditioning	Центральный контроллер системы кондиционирования воздуха в здании
Reboot	Перезапуск
About	О системе
Config	Конфигурация
Device	Устройство
Alarm	Предупредительный сигнал
Log	Журнал
Network config	Конфигурация сети
System config	Конфигурация системы
Controller	Контроллер
Date&Time	Дата и время
Security	Безопасность
Network	Сеть
Software Updates	Обновления программного обеспечения
Please contact the supplier and technical personnel in order to obtain the relevant support. Users must contact with Administrator of local network to get an appropriate IP settings. If modified, it will be effective after restart. When the new IP setting is effective, the current web content will be unavailable. Users must input the new IP address to the internet explorer to access the controller. Recommended to set the gateway IP as the computer IP	Свяжитесь с поставщиком или с техническими специалистами, чтобы получить поддержку. Пользователи должны связаться с администратором локальной сети, чтобы получить соответствующие настройки IP-адреса. При изменении настроек они вступают в силу после перезапуска. После того, как новые настройки IP-адреса вступят в силу, текущее веб-содержимое становится недоступным. Пользователи должны ввести новый IP-адрес в адресную строку браузера Internet Explorer, чтобы получить доступ к контроллеру. Рекомендуется установить одинаковые IP-адреса для шлюза и компьютера
Network interface	Сетевой интерфейс
Subnet mask	Маска подсети
Gateway IP	IP-адрес шлюза
Apply	Применить

Доступные системы управления зданием

BMS-BAC имеет прекрасную способность к адаптации к различным системам управления зданием. Его можно подключить к программному обеспечению для систем управления зданием производства различных компаний. В таблице ниже дана информация об основных поддерживаемых системах управления зданием.
