Фоторепортаж о начале проведения государственной работы по оценке показателей энергоэффективности в новом отопительном сезоне.



Сотрудники отдела экспертиз зданий и сооружений на соответствие теплотехническим и акустическим требованиям ГБУ «ЦЭИИС» с наступлением отопительного сезона приступили к выполнению государственной работы 836002 по оценке показателей энергоэффективности зданий.

В этом сезоне особое внимание планируется уделить обследованиям жилых зданий, возведённых в рамках программы реновации.

Технология проведения работы по оценке показателей энергоэффективности предусматривает проведение работ на возводимом объекте перед вводом в эксплуатацию при функционирующей системе отопления здания.

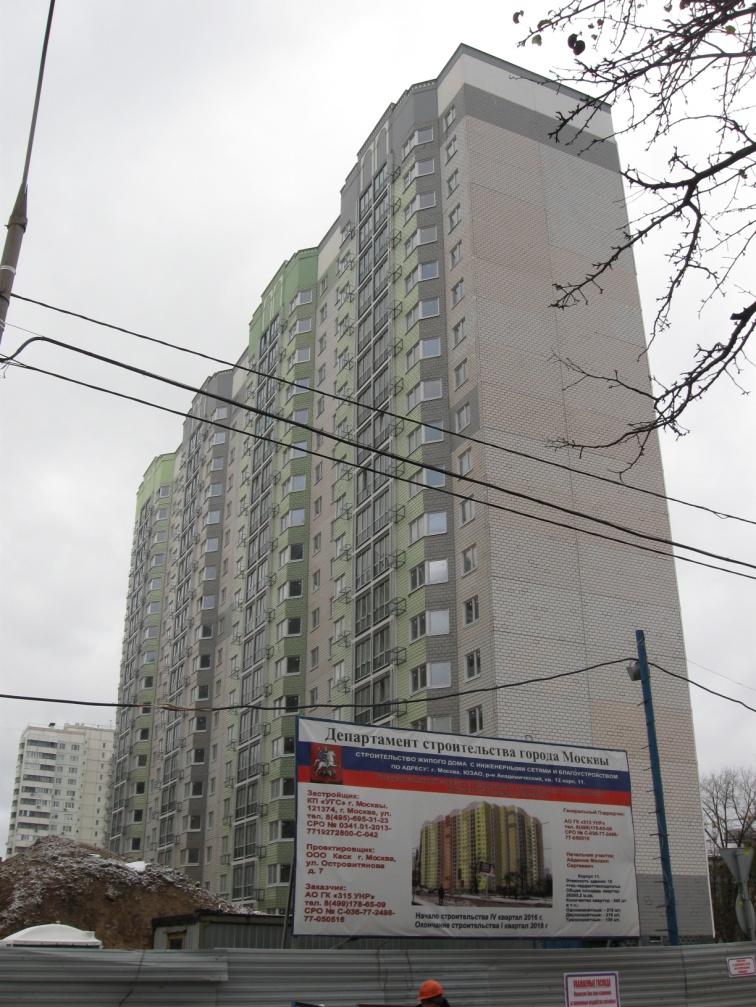

Один из обследуемых объектов - жилой дом серии И-155.

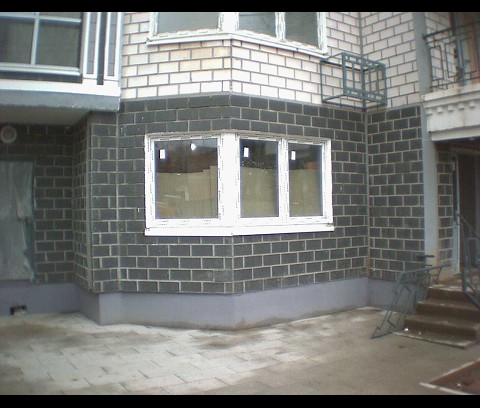

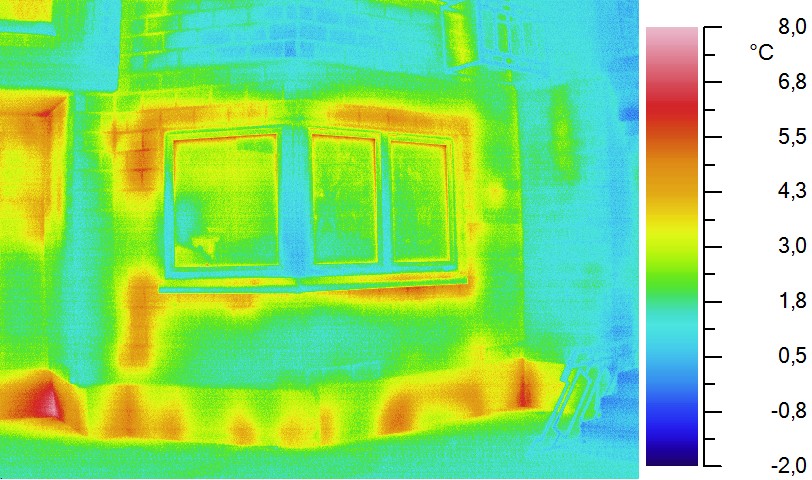

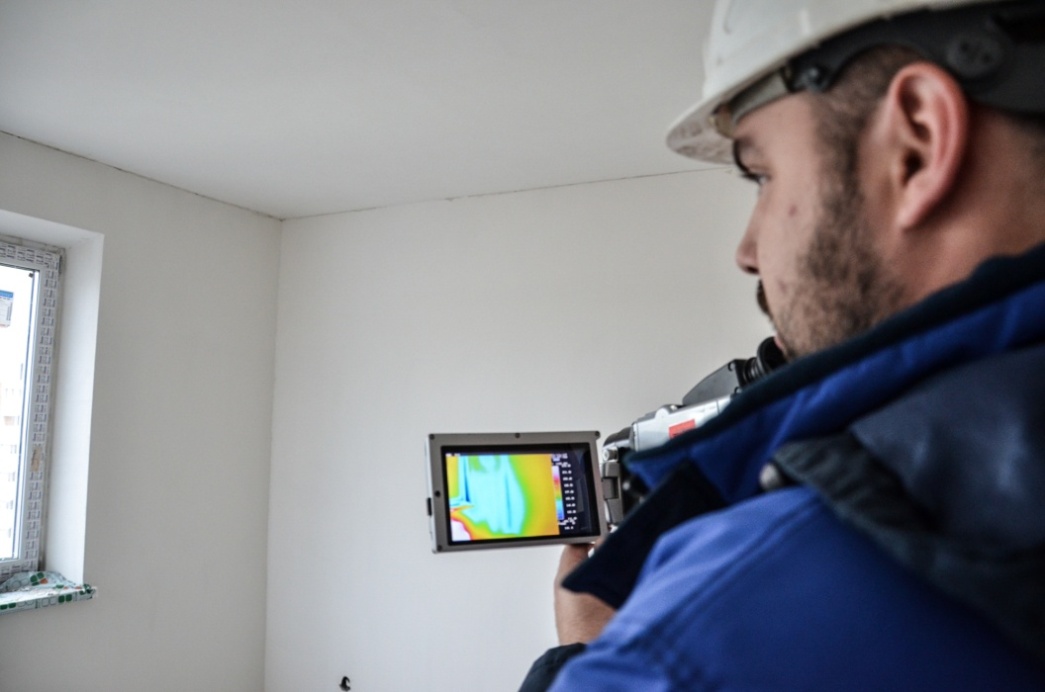

Тепловизионная съёмка наружных ограждающих конструкций проводится со стороны помещения и с улицы.

В ходе работы осуществляется тепловизионная съёмка и определение значения приведённого сопротивления теплопередаче наружных ограждающих конструкций объекта (стен, окон, покрытий и т. д.).

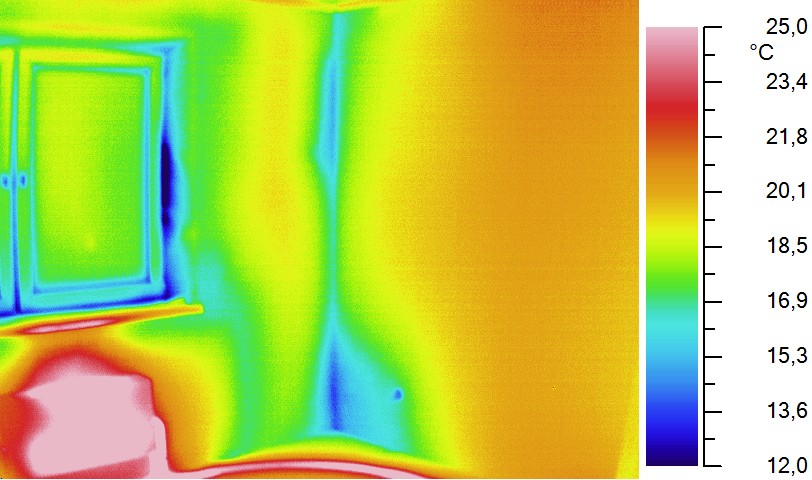

Термограмма и фотография жилой комнаты. Справа от термограммы указана шкала соответствия температур и цветовой гаммы. Низкие, по сравнению с гладью стены, значения температур в углу комнаты обусловлены наличием монтажного шва и влиянием лоджии в смежном помещении.

Для определения значения приведённого сопротивления теплопередаче на каждом обследуемом объекте устанавливают около 100 датчиков плотности теплового потока и 150 датчиков температуры, осуществляющих контактные измерения в автономном режиме в течение около 10 суток.

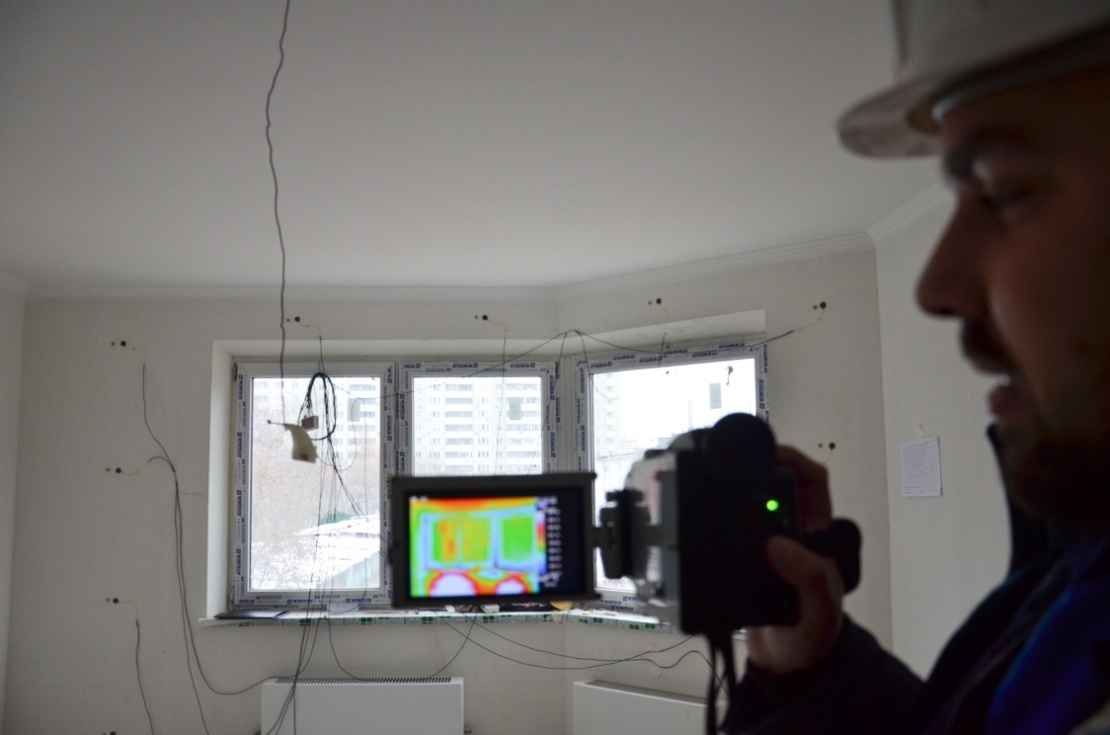

Перед расстановкой измерительного оборудования проводится оценка распределения температуры на выбранных для проведения измерений фрагментах наружных ограждающих конструкций.

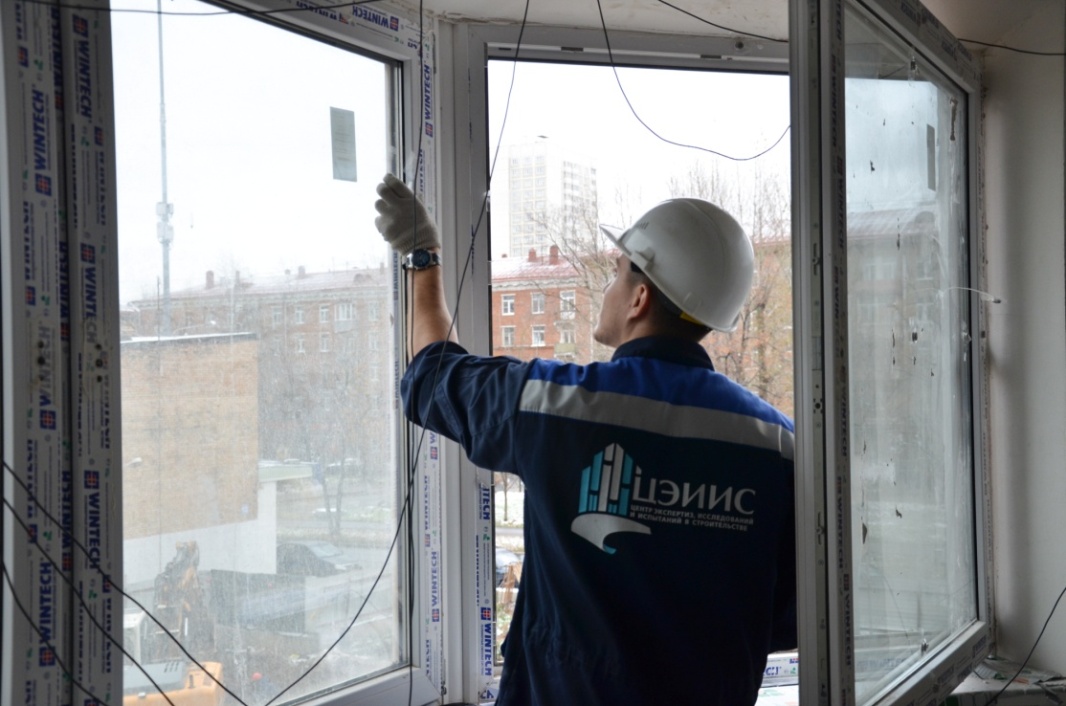

Расстановка датчиков на наружных ограждающих конструкциях обследуемого объекта.

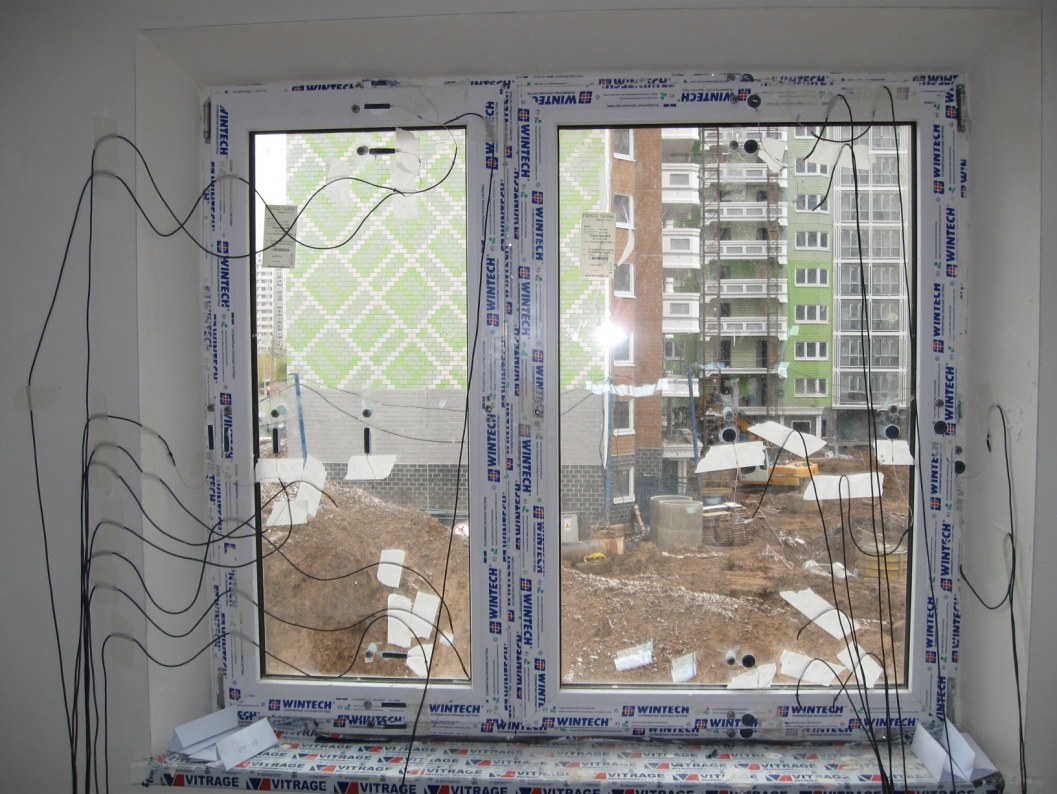

Оконный блок с установленными датчиками.

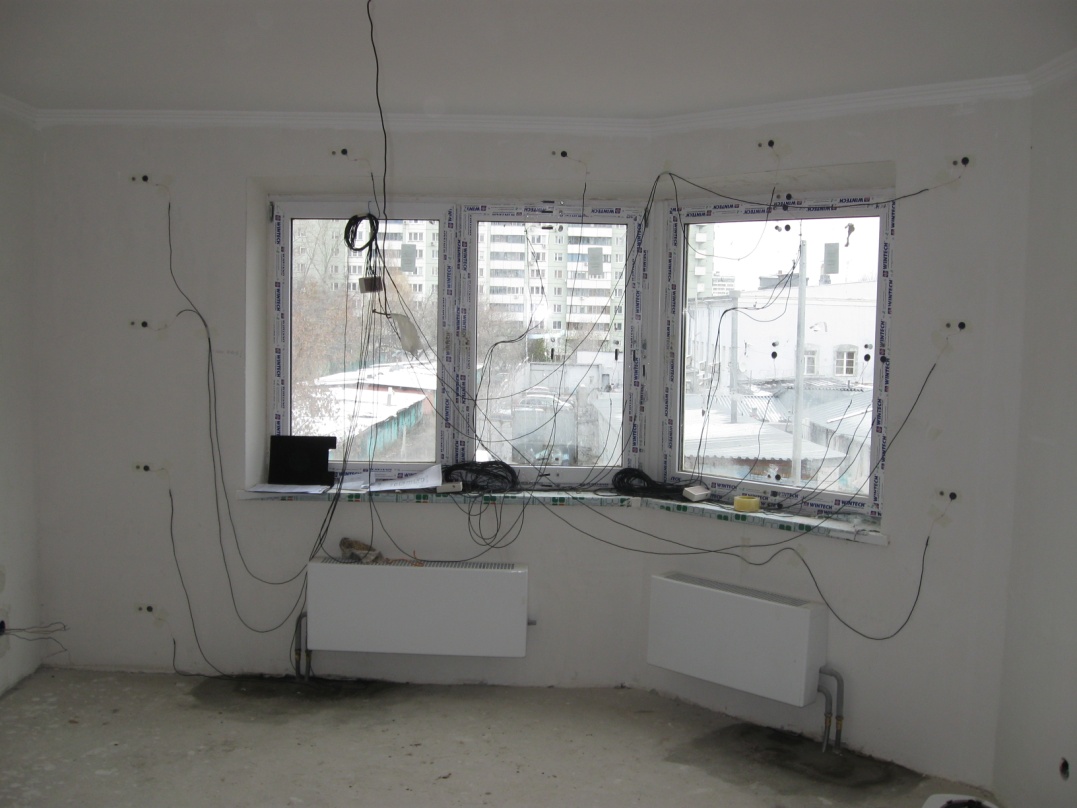

Конструкции наружной стены и оконного блока с установленными датчиками.

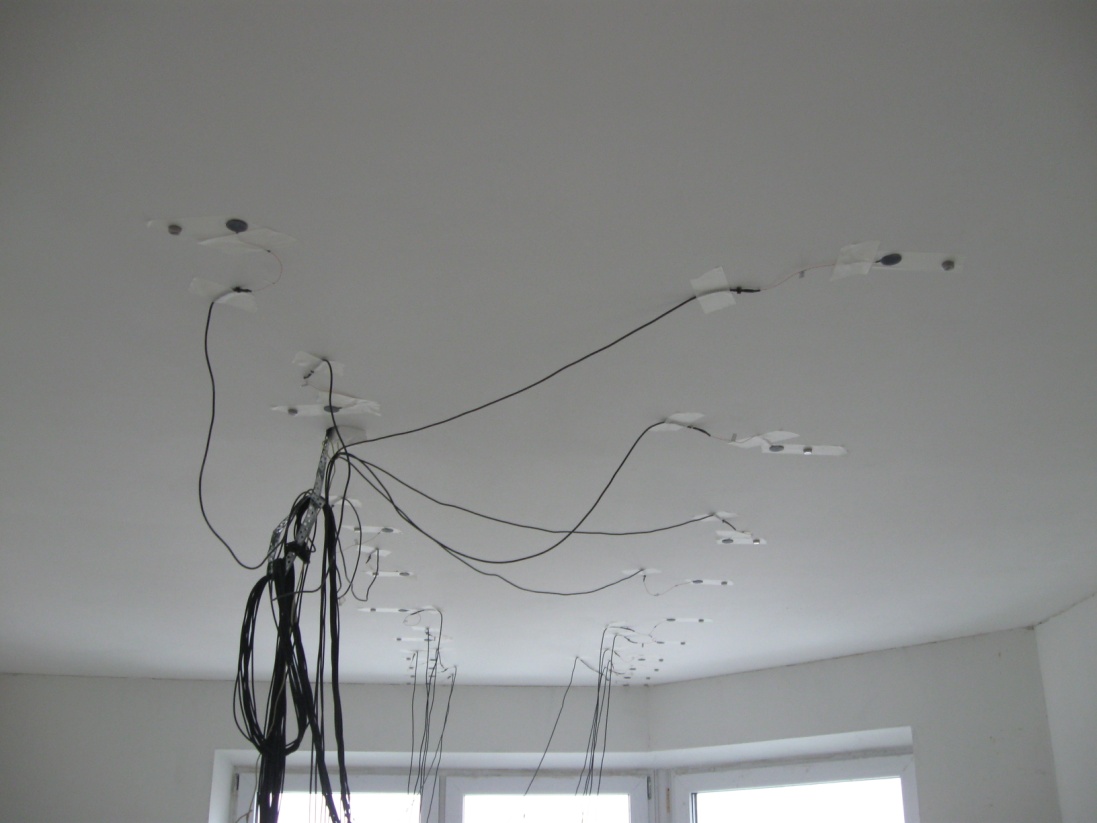

Чердачное перекрытие с установленными датчиками.

Данные проведённых измерений обрабатывают при помощи специализированных компьютерных программ.

По результатам сравнения фактических значений приведённого сопротивления теплопередаче с данными, указанными в проектной документации, осуществляется оценка соответствия обследуемого объекта требованиям проектной документации и технических регламентов.

Материал подготовил ведущий инженер-эксперт ГБУ «ЦЭИИС»
