Примерные задания по областному этапу Всероссийской олимпиады «Компьютерные сети» -2016

Теоретический тур проводится в форме электронного тестирования в среде Moodle по темам:

- системы счисления;

- минимизация логических функций картами Карно;

- комбинационные схемы;

- последовательностные схемы;

- представление целых данных и двоично – десятичных данных;

- интегральные микросхемы динамической оперативной памяти;

- модули оперативной памяти компьютера;

- КЭШ память компьютера;

- физический адрес в реальном режиме работы микропроцессора;

- директивы размещения и инициализации данных, способы адресации операндов, команды пересылки данных;

- технологии микропроцессора;

- шины расширения;

- компьютерные сети;

- интерфейсы жесткого диска;

- RAID массивы;

- звуковые карты;

- корпуса системного блока;

- блоки питания компьютера:

- сети и системы передачи данных;

- IPv4;

- IPv6;

- L1: среды передачи данных, основы СКС;

- L2: технологии канального уровня

- L3: маршрутизация

Тест содержит 7 ситуационных задач, время выполнения задания 60 минут, максимальное количество баллов 30.

Практическое задание:

Задание выполняется на рабочем месте. В состав рабочего места входят. Реальный ПК с развернутым Виртуальными машинами.

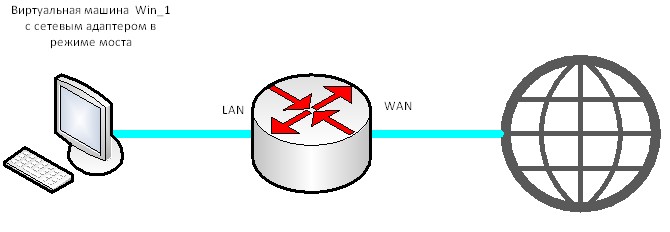

Ситуация 1. Ваш друг попросил Вас настроить ему домашнее подключение. Задание выполняется на Виртуальной машине Win_1 и Маршрутизаторе Dir-615 Обеспечьте подключение согласно схеме

Создайте двух пользователей согласно таблице:

Пользователь

Admin

User

Пароль

P@ssw0rd

P@ssw0rd

Доступ на ПК

Полный

ограничен, нет возможности устанавливать приложения
Задайте сетевые реквизиты в таким образом, чтобы: Win_1 получал IP адреса автоматически из диапазона 172.16.XX.0\28. Провайдер выдает Вам сетевые реквизиты Автоматически по DHCP. Настройте работу локальной сети таким образом, чтобы кроме Win_1 никто не смог подключиться к сети и получить адрес. Обеспечьте доступ в сеть интернет с Win_1. Настройте роутер таким образом, чтобы была возможность доступа на сайты по http но не было по https
Ситуация 2. Вас пригласили в стартап для помощи в настройке сетевой инфраструктуры и обеспечения её безопасности. Задание выполняется на Виртуальной машине Lin_1, Lin_2 и МЭ DFL-860E и коммутаторе DES 3526. Не допустимо подключать МЭ напрямую к WAN сети или к серверу Виртуализации.

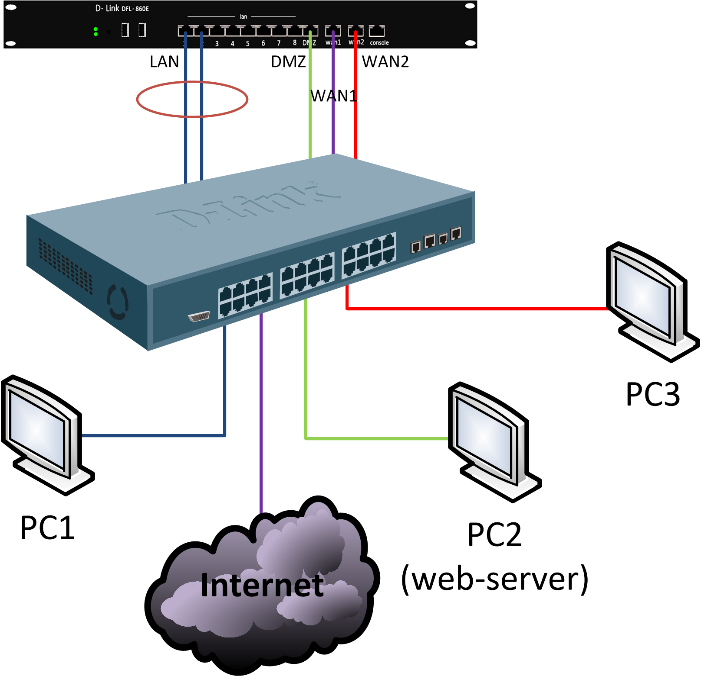

Схема сети L1.

НЕ нашли? Не то? Что вы ищете?

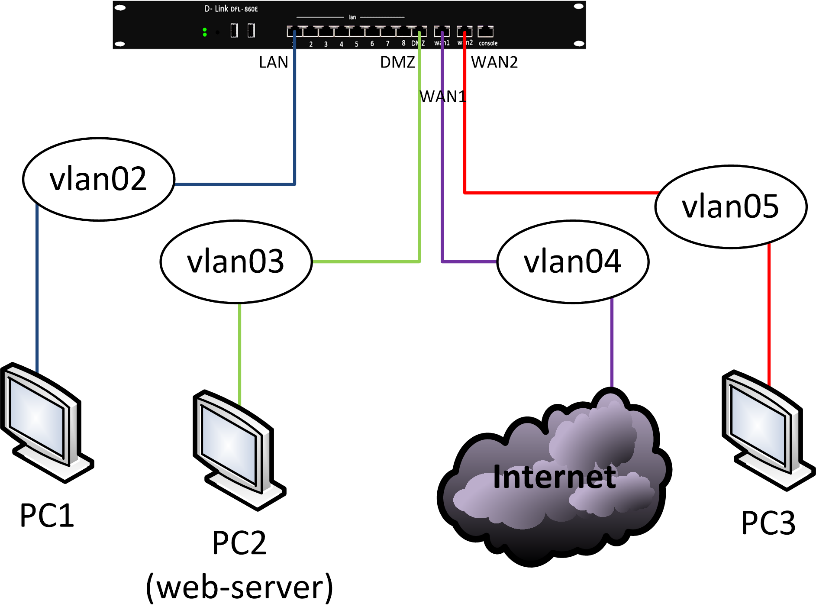

Схема сети L2.

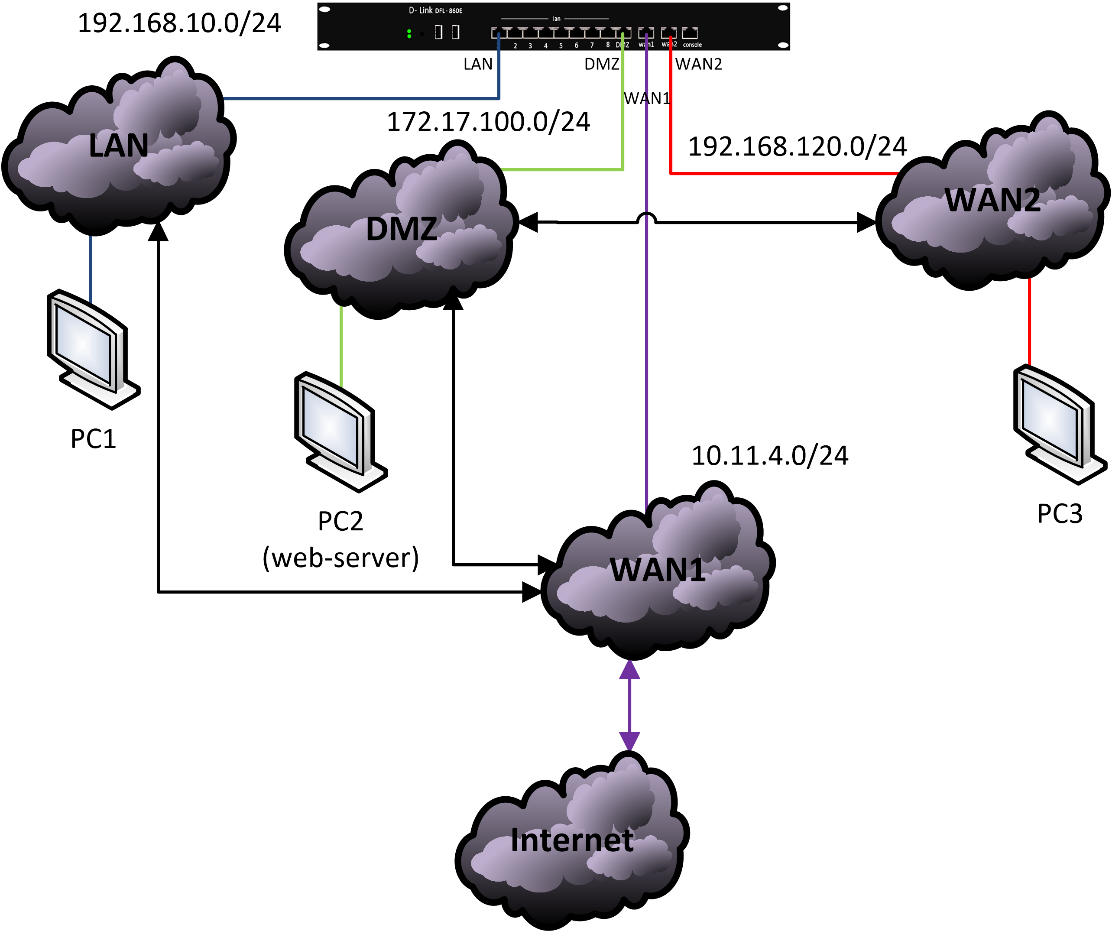

Схема сети L3.

Обожмите 2 патч-корда согласно стандартам СКС и подключите ими агрегированный канал между коммутатором и МЭ. Обеспечьте подключение согласно схеме

Оборудование

Порт (или физическая сетевая карта)

VLAN

Примечание

Lin_1

enp3s0

-

Lin_1

Lin_2

eno1

-

Lin_2

Lin_3

enp4s0

-

Lin_3

DES 3526

1,2

2

LAN1 DFL-860E

4

2

Lin_1

6

3

WAN1 DFL-860E

5

3

Доступ в интернет

14

5

WAN2 DFL-860E

10

4

DMZ DFL-860E

9

4

Lin_2

13

5

Lin_3

DFL-860E

WAN1

-

Доступ в интернет

WAN2

-

Lin_3

DMZ

-

Lin_2

LAN 1,2

2

Lin_1

Создайте пользователей согласно таблице:

Пользователь

root

user

Пароль

P@ssw0rd

P@ssw0rd

Доступ

Полный на DFL-860E только по https

Полный на DES 3526 только по SSH
Задайте сетевые реквизиты таким образом, чтобы: Lin_1 получал IP адрес автоматически из диапазона 172.16.XX.0/28. Задайте сетевые реквизиты в таким образом, чтобы Lin_2 имел статический адрес из сети 10.0.XX.0/30. Lin_1 и Lin_2 должны иметь доступ в интернет, но не должны быть доступны друг другу. При этом оба ПК имеют доступ в интернет. Провайдер выдает Вам сетевые реквизиты Автоматически по DHCP на Wan порт DFL-860E. Настройте агрегирование каналов, согласно схеме. На Lin_2 Разверните Web Сервер, настройте его автозапуск. Разместите на Web Доступ в Интернет с Lin_1 на ресурсы возможен только по протоколу https Настройте защиту от атаки «подмена DHCP-сервера в сети». На коммутаторе. Решение поясните. Настройте возможность конфигурирования коммутатора только с IP адреса Lin_1 Настройте возможность конфигурирования МЭ только с IP адреса Lin_2 Запретите динамическое изучение МАС-адресов всеми портами коммутатора. Ограничьте пропускную способность портов 5 и 6 на DES 3526 до 8Мбит\с

Практическое задание выполняется на оборудовании DFL-860E, DES 3526. Возможно предоставление различных ревизий оборудования, на выполнение задание не влияет.

Время выполнения практического задания 180 минут, максимальное количество баллов за практическое задание 70.

При подготовке к третьему этапу областной олимпиады рекомендуется использовать литературу:

1 , , Архитектура ЭВМ и вычислительные системы. Учебник. 4-е издание – М.: ФОРУМ, 2012 -512 с.

2 , Технические средства информатизации. Учебник. 6-е издание – М.: Издательский центр «Академия», 2011 -352 с.

3 Цифровая схемотехника. Учебное пособие для вузов – СПб.: БХВ-Санкт-Петербург, 2010 г. – 816 стр.

4 , Олифер  сети. Принципы. Технологии. Протоколы. Учебник. 4-е издание – СПб: Питер, 2010.- 943с.

5 , Олифер  компьютерных сетей. Учебное пособие. - СПб: Питер, 2009.- 352 с.
