Бетон изделия прогревался до 78°С, дальнейшее твердение изделий проходило в условиях термосного выдерживания до утра. Вследствии чего суточного зрелость (S) бетона достигла в тонкой части изделия 1370 град. час, а в борту в 70 мм от верхней поверхности изделия 1242 град. час. Прочность стандартных образцов имевших в свою очередь 1213 град, час зрелости в суточном возрасте, составила 58.4%R28.
Если учесть, что S изделия в различных ее зонах превысила S стандартного образца на 2-13%, то надо полагать что прочность бетона в изделии превысила 60 % R28 в возрасте 1 суток. На рис.4.3 и 4.4 показаны фрагменты снятия гелиокрышки и распалубки гелиотермообработанного изделия в возрасте 22 часов.
Обследование поверхности изделия после распалубки показало отсутствие каких-либо дефектов, трещин.
При изготовлении изделий во вторую смену (при начале гелиотермообработке в 17()0часов) максимальная температура середины тонкой части изделия в ночное время несколько ниже, чем у изделий изготовленных в первую половину дня и составляет через шесть часов после формовки 58°С (рис.4.26).
Дальнейшее твердение изделий до утра после разогрева также протекало в условиях термосного выдерживания, что обеспечивало бетону к концу цикла гелиотермообработки температуру 72-78 оС, туру 72-780 С. что способствовало достижению суточной зрелости бетона в середине тонкой части изделия до 1216 град. час, а в середине борта 1124 град. час. Степень зрелости бетона гелиообработакного изделия в суточном возрасте при начале гелиотермообработки в 1200 часов была на 11% вше, чем при начале гелиотермообработки в 1700 часов (табл.4.1). Вместе с тем, суточная прочность бетона в последнем случае составила 55,6 % R28 что вполне достаточна для безапасной распалубки плиты ограждений. Бетон гелиотербооброботанных изделий в обоих случаях практически полностью набирает марочную прочность в месячном возрасте.
В соответствие с классическими трудами технологии бетона в условиях сухого жаркого климата в часности /45/ известно, что бетон изделия и конструкций твердевшие в первые сутки без надлежащего ухода за ним, не добирает марачной прочность в месячном возрасте
В соответветствие с класическими трудами технологии бетона в условиях сухого жаркого климата в часности /45/ известно, что бетон изделия и конструкций твердевшие в первые сутки без надлежащего ухода за ним, не добирает марочной прочности в проектном возрасте до 30-40%. Вместе с тем, не смотря на это, наряде производств, в том числе и на полигоне Шафриканской ПМК-105 твердение изделия в формах в большинстве случаев существляется без надлежащего ухода. При этом на ряду, с ухудшением качество бетона изделий, естественно не обеспечивается суточной оборачиваемости форм.

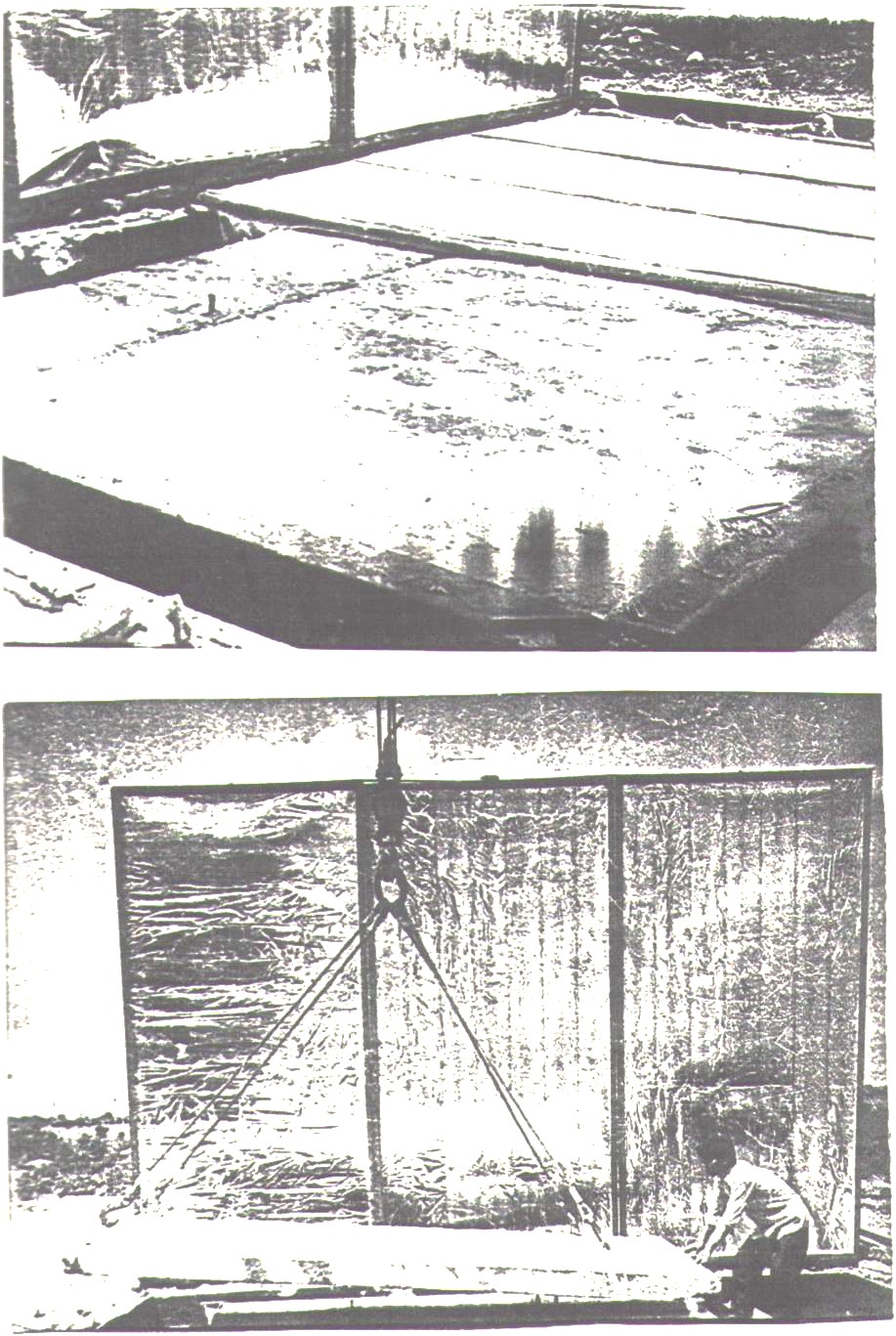

Рис.4.3. Фрагменты производственного полигона Шафриканской ПМК-105 во время распалубки изделия:
а - момент снятия гелиокрышки; б - момент подъема конструкции.
Внедрение гелиотермообработки обеспечивает требуемый суточный цикл производства. Вместе с тем, для увеличения мощности полигона возникла целесообразность сохранения цикла гелотермообработки на менее чем сутки, вслествие чего увеличить оборачиваемость форм.
Специальными исследованиями в производственных условиях применением плоских отрзжателей установлена возможность данного технологического шага. При этом продолжительность гелиотермообработки плиты ограждения была сокращена до 12 часов. Изменение прогрева изделия в этом эксперименте приведено на рис.4.5, а количественные результаты в таблице 4.2.
Анализ результатов показывает, что бетон изделия за 12 часов твердения в теплоизолирующей гелиокамере имеет следующую зрелость: в середине тонкой части плиты 856, а в середине борта 803 градусо-часов.
Рис.4.5 Изменение прогрева плиты ограждения серии П6-ВК в гелиокамере на полигоне Шафриканского ПМК-105
1- в 30 мм от верхней поверхности тонкой части плиты ограждения ; 2-в70 мм от верхней поверхности борта плиты; 3- в 75 мм от верхней поверхности стандартного образца; 4-температура окружающей среды; 5- интенсивность солнечной радиации с применением плоского отражателя.
При этом прочность бетона изделий в возрасте 12 часов составила 14.0 МПа ( 45% R28), что позволило осуществлять бездефектную распалубку изделия и размещение его на окладе готовой продукцаии для последующего ухода.
Таким образом, экспериментальные исследования, проведенные в производственных условиях полигона Шафриканского IIMK-105 на опытно-промшленной гелиокамере, подтвердили полученные в лабораторных условиях результаты и показали высокую эффективность тепловой обработки изделий из тяжелого бетона в теплоизолирующих гелиокамерах, снабженных плоскими отражателями.
Таблица 4,2
Зрелость бетона изделий и его прочность при твердении в опытно-промышленной гелиокамере
Условные твердения изделий | Время и начала гелиотермообработки 800 | ||||||
Суммарная интенсивность солнечной радиации с применением отражателя, Вт/м2 | Суточная зрелость S, град час | R, МПа, % от R28 | R28, МПа | ||||
В середине тонкой части плиты | В середине борта плиты | В середине стандартного образца 15х15х15см | Сутки | ||||
0,5 | 28 | ||||||
В гелиока-мере в тече-ние 12ч, далее 3 су ок под плёнкой, а затем в естествен--ных условиях без ухода | 5350 | 856 | 803 | 792 | 14,0/ 45 | 31,4/ 100,9 | 31,2 |
СПИСОК ЛИТЕРАТУРЫ
1. олнечная энергия (Основы строительного проектирования).- М.: Стройиздат, 1982.375с.
2. Апариси P. P. Г Использование солнечной энергии. М. Изд. АН СССР,1953. 60с.
3. Зимнее бетонирование с электроразогревом сме си. М.: Стройиздат, 1970. 103с.
4. А. С. 1018343 СССР. Способ ухода за свежеуложенным бетоном / .., и др.(СССР) // Б. И 1983.№18.
5. Исследование солнечных опреснителей лоткового и наклонно-ступенчатого типов и определение возможности их применения в пастбищном водоснабжении Узбекистана: дисс...канд. техн. наук. Тажкент, 1971. 114с.
6. Разработка и исследование низкопотенциальных опреснительных и холодильник установок с использованием солнечной энергии и внедрение их народнохозяйственнушрактику: Дисс.. докт. техн. наук.- М. 1981. 517с.
7. Ускорение твердения бетона сборных изделий в гелиоформах со светопрозрачными теплоизолирушими покрытиями: Дисс канд. техн. наук. - М.,1984.-217с.
8. , Исследование эффективности применения плоских отражателей при тепловой обработке бетона с использованием солнечной энергии/'/ Гелиотехника. 1990.N1 .С.69-70.
9. « Расчет параметров плоских отражателей. применяемых при тепловой обработке сборного железобетона с использованием солнечной энергии // Гелиотехника. 1990.N4.0.83-86.
10. . Повышение эффективности гелиотермообработки сборных железобетонных изделий с применением отражающих систем // Материалы V координационногс освещения по проблеме "Технология бетонных работ в условиях сухого жаркого климата”. - Бухара,1992.С.141-157.
11. , Установление ; фж;имости коэффициента i о г лощения бетона от длины волны оолн; шого спектра// Материалы V коердиционного совещания по проблема "Технология бетонных работ в условиях сухого жаркого климата".-Бухара,1992. С.186-1986.
12. Ашрабог; А. Б. ,арастание про1 :-.ти обычного и керамзитового бетовов в летние условия Узбекистана // Сб. на - учн. тр. ТашПи.-Ташкент, 1959. ыш 2. С.57-64.
13. ехника инфракрасного нагрева. - М: Госэнергоизд it,1Э63. 278с.
14. Ускорение твердения бетона в тепл изолирующих гелиостендах // Архитектура и Строительстве Узбекистана. 1987. N3 С.1-4.
15. , Прочность бетона, теердевшегов теплоизолирующем гелиостенде // Архитектура к Строительство Узбекистана. 1987. N7. С.34-36.
16. Процессы теплового воздействия на твер - деадий бетон специальных промышленных сооруженш"./Аьтореф. дисс... докт. техн. наук.- М. 1975. 45с.
17. , Ускорения твердения бетона монолитных сооружений в условиях сухого жаркого климата // Б кн. Материалы 2 Всесоюзного координационного совещания ло проблеме "Технология бетонных работ в условиях сухого жаркого климатаа"- Ашхабад,1976. С. 180-189.
18. , , Тепловыделение цемента при твердении бетона в гелиоформах // Бетон и Железобетон. 1983. Jfel 1. С.16-18.
19. Энергосберегающие технология ускоренного - твердения сборного железобетона // В кн. Использование солнечной энергии для тепловой обработки сборного железобетона.- М: ШИИПИТеллопроект,1987. С.3-15.
20. , Тепловая обработка изделий с применением систем промышленного гелиотеш. сснаожения // . Бетон и Железобетон. 1988. N5. С.7-8.
21. , , Гелиотермообработка сборного железобетона.- М.: Стройиздат, 1990. 310с..
22. Исследование по использованию солнечной энергии для тепловой обработки бетонных и железобетонных изделий.: дисс...канд. техн. наук.- Ташкент, 1976. 115с.
23. Использование солнечной энергии. / отв. ред. - М: АН CCСР, 1957. Сб. 1, 248 с
24. Использование солнечной энергии для тепловой обработки железобетонных конструкций./ , , А. С, Бейвель, // Транспортное строительство 1985. N5- С.29-30.
25. Энергетическая оптимизация системы концентратор приемник солнечной электростанции / Автореф. Дисс...канд. техн. наук. Ашхабад, 1985. 26с.
26. Энергозатраты в производстве железобетона // В кн. Материалы 7 координационно го совещания по проблеме -^хнолошя бетонных работ в условиях сухого жатког^ глимата.-Бухара, 199?. С.46-51.
27. . О капиллярных силах и усадке - твердеющего бетона // Архитектура и Строительство Узбекистана, 1983. N3. С.26-30.
|
