Удлинение периода гелиотермообработки сборного железобетона с применением отражающих систем (стр. 6 )

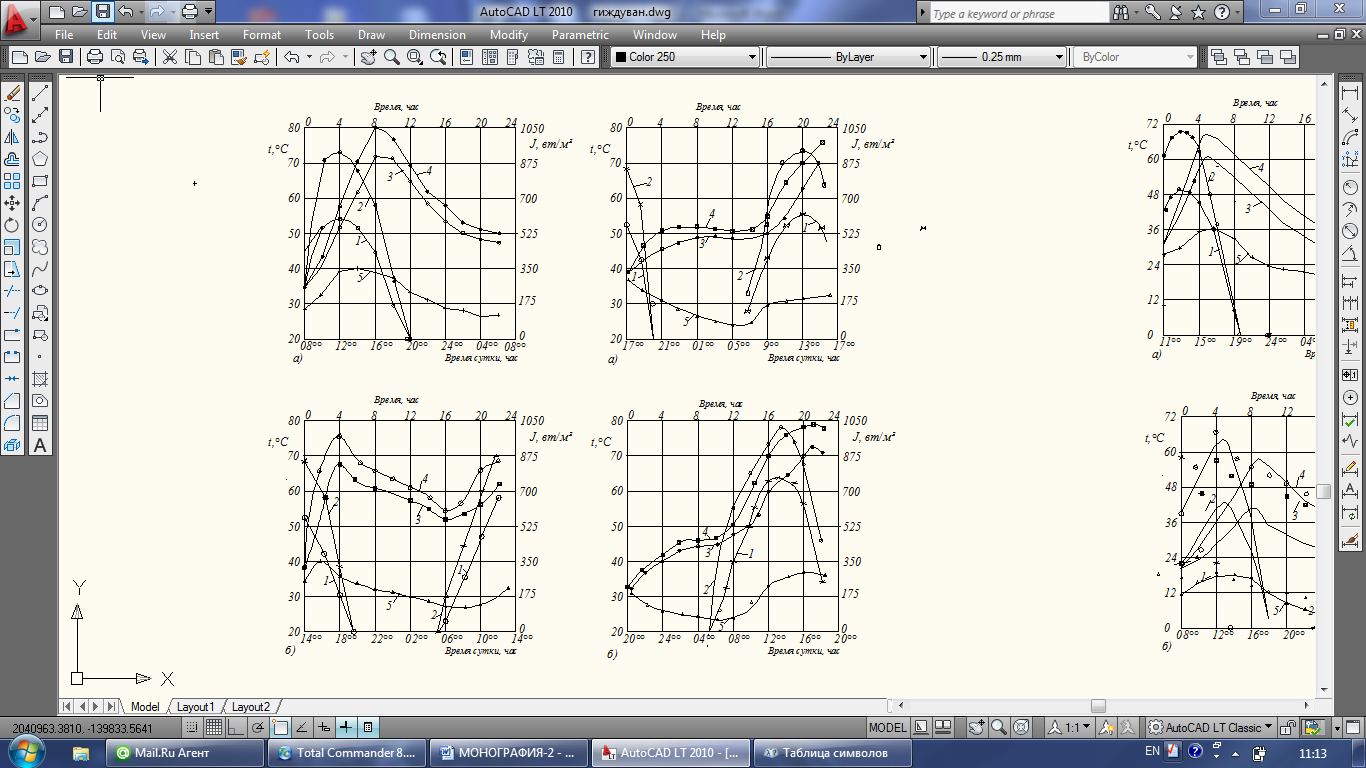

Рис.2.5 Изменение прогрева бетонных образцов при твердении их в гелиокамере с различным временем начала гелиотермообработки: а - в 800 час; б - в 1400 час;

1- естественная интенсивность солнечной радиации, 2- интен­сивность солнечной радиации с применением отражателей; 3 - в 75мм от верхней поверхности представительного образца; 4 - то­же с применением отражателей; 5- температура окружающей среды.

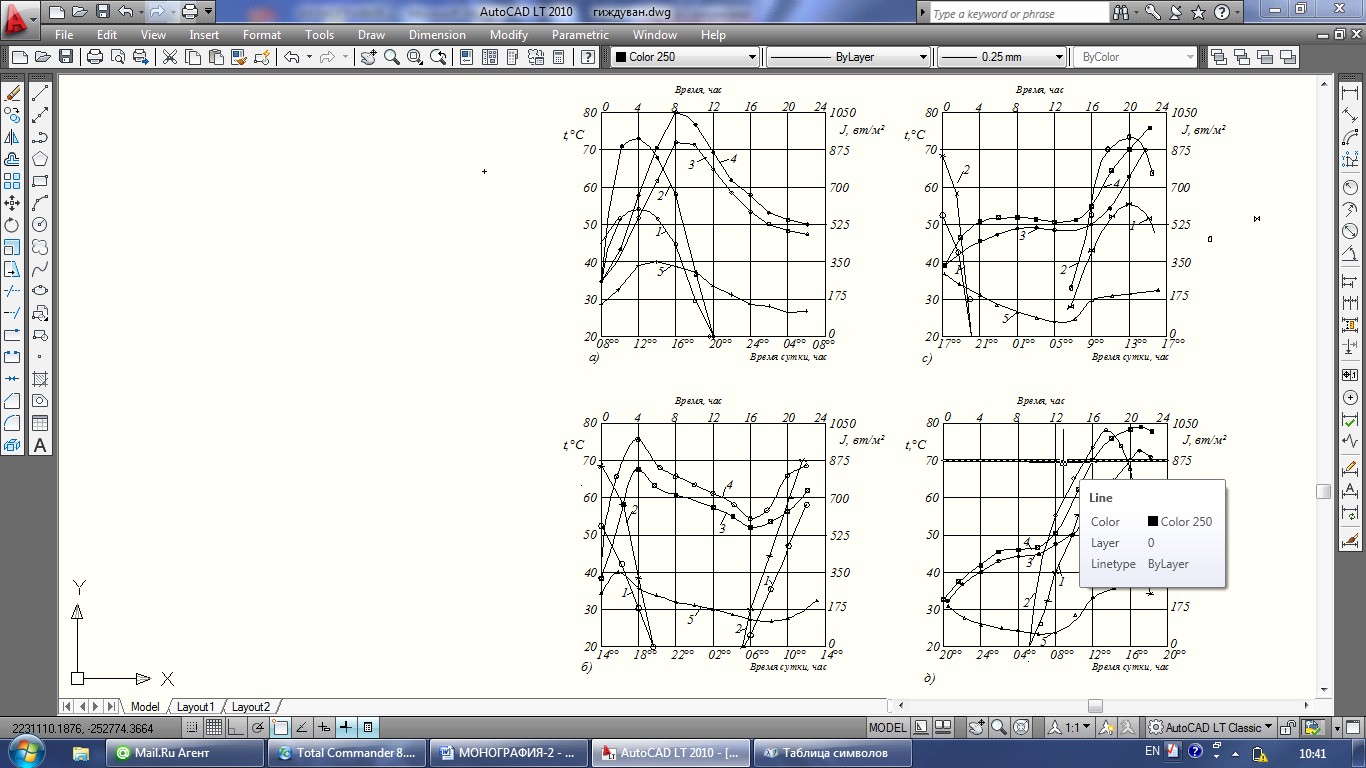

Рис.3.6 Изменение прогрева бетонных образцов при тверде­нии их в гелиокамере с различным временем начала гелио­термообработки  а - в  700часов; б - в 2000 часов;

1- естественная интенсивность солнечной радиации; 2-интенсивность солнечной радиации с применением отражателей; 3- в 75мм от верхней поверхности представительного образца; 4- то же, с применением отражателей; 5- температура окружающей среды.

Анализ результатов экспериментов, позволил их свести в сводную таблицу 2.2.

Результаты экспериментов свидетельствуют о том, что в летний период года независимо от начала гелиотермообработки в течение суток бетон набирает прочность 50-54% от R28, доста­точной для распалубливания изделий, но эффект от применения отражателя в данном случае оказался не столь значителен, хотя  превышение сумарной суточной интенсивности солнечной радиации составила 145-152%. Столь значительный прирость интенсивности солнечной радиации не привел к существенному изменению суточной зрелости и прочности бетона.

Таблца 2.2

Теплосодержание и прочность бетона при гелиотермообработке  с применением плоских отражателей

Начало гелитер-мообра-ботки бетона	Суммарная интен-сивность солнечной радиации в течение суток,  Вт/м2	Суточная зрелость бетона образца размером  40х40х15см, град х час	Rсж. в возрасте 1 сут. МПа	R28, МПа
Без плоского отража-теля	При приме-  нении плоского отражателя	Без плоского отража-теля	При приме-  нении плоского отражателя	Без плоского отража-теля	При приме-  нении плоского отражателя
1	2	3	4	5	6	7	8
800	5263	7780 148	1212	1312 108	9,9 52	11,0 58	19,1
11 00	5296	7721 146	1293	1370 106	10,0 54	11,68 59	19,8
14 00	4804	7142 148	1270	1372 108	10,5 54	11,2 58	19,4
17 00	4995	7649 152	1118	1221 109	10,1 53,5	10,6 56	19,0
20 00	6366	9058 145	1124	1216 107,5	9,3 53,7	9,8 56,3	17,4
22 00	5236	7578 144,7	1033	1112 107	10,2 50,5	10,7 53	20,1

Примечание: 1. В столбцах 3,5 числителе абсолютной величины, в знаменателе пирост относительно соответствующих величин без отражателя;  2. В столбцах 6,  7  в числителе абсолютные  величины,  в знаменателе % от R28.

При применении плоских отражателей суточная зрелость бетона увеличилась на 7-9%, а суточная прочность на 5-10%. По видимо­му  это объясняется тем, что при достаточно больших интенсивностях света наблюдается отступления от закона Бугера-Ламберта: в частности коэффициент поглощения убывает с ростом J /65/.

Результаты исследований изменения прогрева бетонных образцов 40x40x15 см, отформованных и установленных в гелиокамере в различное время суток, 1100, 1400, 1700, 2000 ( эксперименты проведены с 17 по 25 октября), представлены на рисунках 2.7 и 2.8.

Необходимо отметить, что каждый раз после 1700 часов поверхность гелиокрышки закрывалась плоским отражателем с целью уменьшения теплопотерь через гелиокрышки.

Максимальный прогрев бетона осуществлялся при применении отражателя в температурах 60-65оС, что в сравниваемом случае составляет лищь 40-48сС.

Результаты эксперимента приведенные в таблице 2.3, свиде­тельствуют об увеличении суммарного поступления солнечной ра­диации в течение суток на поверхности гелиопокрытия на 44-70% от применения отражателя, повышение суточной зрелости бетона образцов на 15-32%, повышение суточной прочности на 24-36%, вследствие чего достижение бетона стандартных образцов в су­точном возрасте прочности на сжатие 48-53%от R28 независимости от начала гелиотермообработки в течение суток.

Сводные результаты  приведенные в таблице 2.4 и на рис 2.9, 2.10 свидетельствуют о том, что в период с начала марта и до конца октября применение плоских отражателей при гелиотермооб­работке бетона, позволяет набрать прочность бетона изделий 52- 60% R28  в суточном возрасте, что гарантирует обеспечение распалубочной прочности бетона даделий и транспортирование последних на склад готовой продукции.

Таким образом, гелиотермообработка сборных железобетонных изделий  в теплоизолирующих гелиокамерах с применением плоских отражателей,  поз-

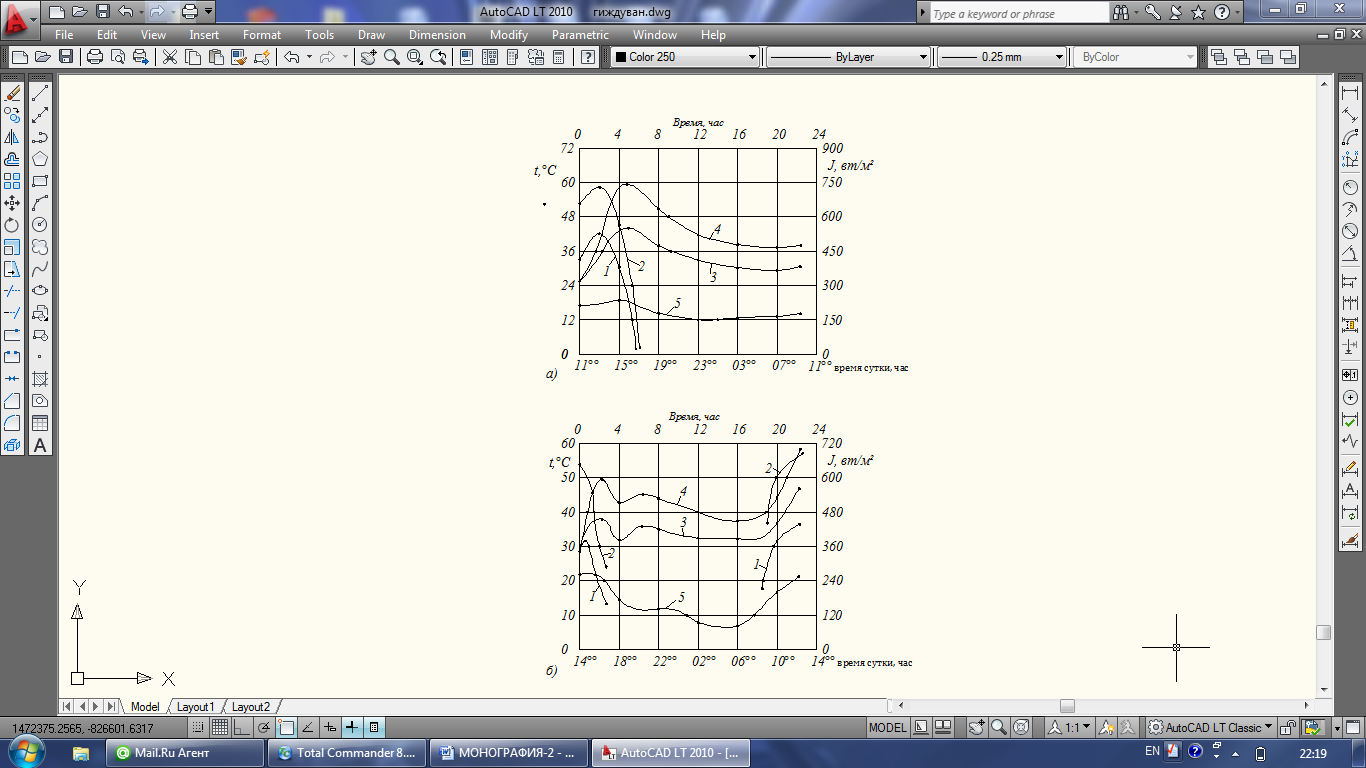

2.7 Изменение прогрева бетонных образцов при тверде­нии их в гелиокамере с различным временем начала гелио­термообработки.  а - в 1100 часов;  б - в 1400 часов.

1- естественная интенсивность солнечной радиации; 2-интенсивность солнечной радиации с применением отражателей; 3— в 75 мм от верхней поверхности представительного образца; 4- то же с применением отражателей; 5- температура окружающей среды.

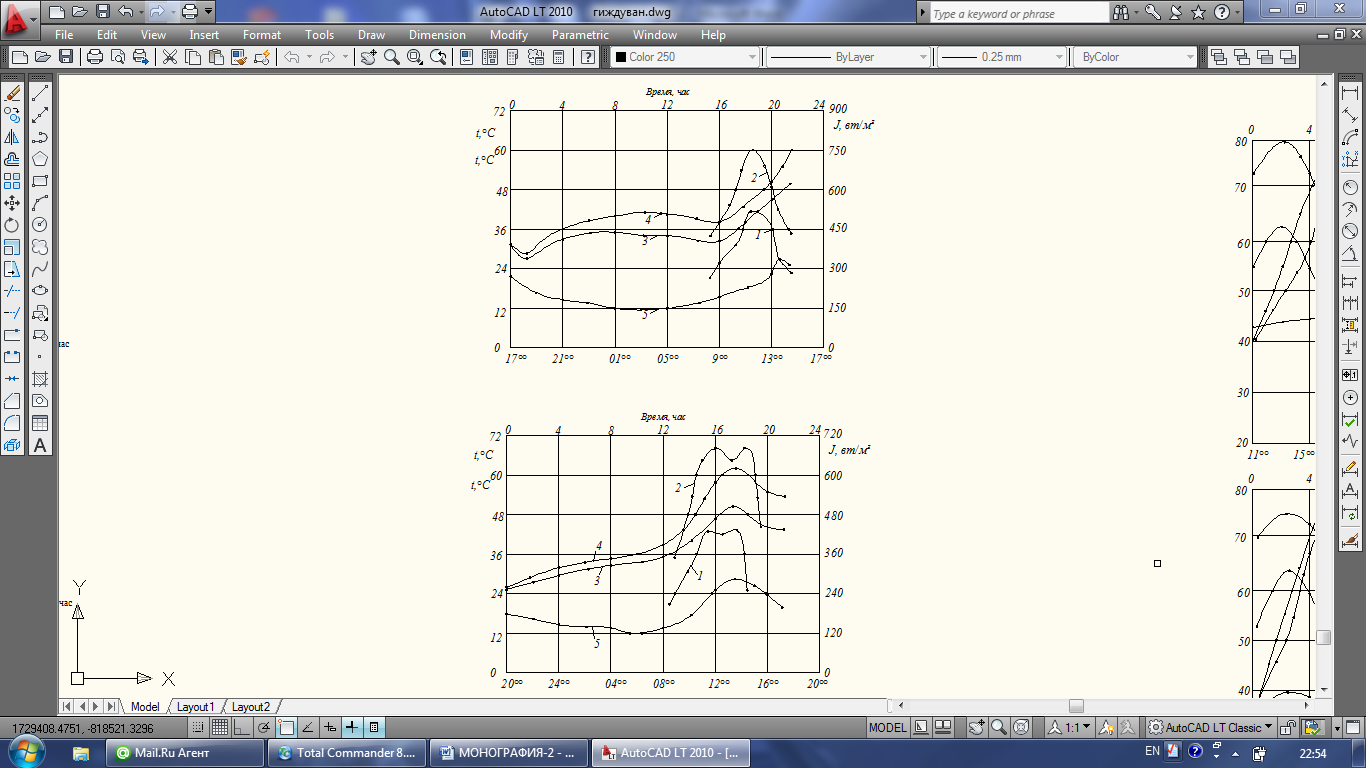

Рис.2.8 Изменение прогрева бетонных образцов при тверде­нии их в гелиокамере с различным временем начала гелио­термообработки а - в 17.00 часов; б - в 20.00 часов;

1- естественная интенсивность солнечной радиации; 2-интенсивность солнечной радиации с применением отражателей; 3— в 75 мм от верхней поверхности представительного образца, 4- то же с применением отражателей; 5- температура окружающей среды.

  Таблица 2.3

Суточная зрелость и прочность бетона при гелиотермообработке  с применением плоских отражателей

Начало гелиотермо-обработки бетона	Суммарная интен-сивность солнечной радиации в течение суток, вт/м2	Суточная зрелость бетона образца размером 40х40х15 см, град х час	Rcж, в возрасте  1 суток, МПа	Rнт28 , МПа
Без отража-теля	при при-менении отража-телей	Без отража-теля	при при-менении отража-телей	Без отража-теля	при при-менении отража-телей
1	2	3	4	5	6	7	8
800	3800	6486/ 170	667	884/ 132,5	7,25/ 39	10,1/ 53,2	18,80
1100	2757	4156/ 150	750	927/ 124	7,46/ 40,8	9,74/ 53	18,30
1400	2473	3969/ 160	759	900/ 118,6	8,50/ 40,4	10,6/ 50,5	21,0
1700	2347	3379/ 144	760	884/ 116,3	7,83/ 39,8	9,76/ 49,6	19,67
2000	2380	3625/ 152	768	883/ 115	7,80/ 37,5	9,9/ 48	20,8

Примечание : 1. в столбцах 3,5 в числители абсолютной величины, а в знаменаменателе-прирост относительно соответствующих величин без отражателей;

       1. в столбцах 6,7 в числители величины абсолютные, а в знаменаменателе  % от Rнт28 ,

Таблца 2.4

Прочность и суточная зрелость бетона при гелиотермообработки с применением плоских отражателей в зависимости от сезона укладки

Дата и время  начала гелио-термо-обра- ботки	Суммарная интен-сивность солнечной радиации в течение суток вт/м2	Суточная зрелость бетона  град х час	R сж, в возрасти 1 сут МПа
Без отражателя	при приме-нении отражателей	Без отража-теля	при приме-нении отражателей	Без отража-теля	при приме-нении отражателей
1	2	3	4	5	6	7	8
13 март 1000	3722	5657/152	773	982/127	8,54/40,2	11,08/52,3	21,2
30 июль 1100	5296	7721/146	1293	1370/106	10,7/54	11,7/59	19,8
09 сентябрь 1100	4723	7016/149	910	1060/116	99,9/48,5	11,29/54,8	20,6
17 октябрь 800	3800	6486/170	667	884/132,5	7,35/39	10,1/53,2	18,8

  1. в столбцах 3, 5 в числителе абсолютные величины, в знаменателе прирост относительно соответетвуюших величин без отражателей;  2. в столбцах 6. 7 в числителе абсолютные величины, в знаменателе % от R28.
