Диаметр нити (мм): 1,75

Напряжение питания: однофазное ~220В

Мощность: ~300Вт

Габариты:

Размеры (мм): 330х330х670

Вес (кг): 8

6. Описание принтера.

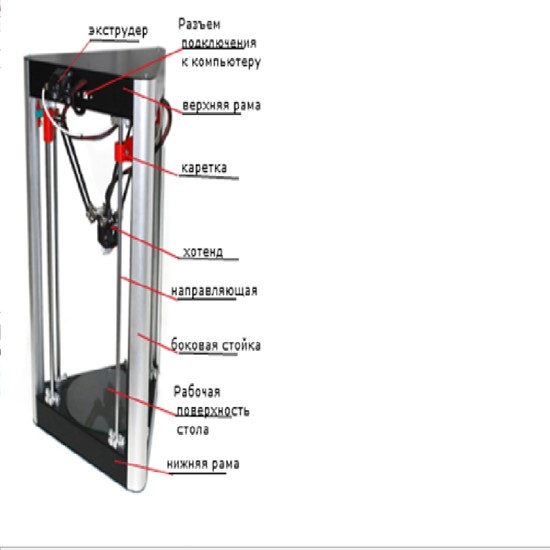

Внешний вид принтера представлен на рис 1.

Рис.1.

Конструктивно установка состоит из следующих основных узлов:

6.1. Каркас.

- Каркас представляет собой несущую конструкцию и состоит из боковых стоек, изготовленных из алюминиевого профиля, верхней и нижней рамы, изготовленных из стального листа.

НЕ нашли? Не то? Что вы ищете?

6.2. Линейные направляющие.

- На боковых стойках закреплены цилиндрические линейные направляющие, по которым происходит вертикальное движение кареток, позволяющие перемещать сопло с нагретым пластиком (узел хотенд) по трем осям (x, y, z).

6.3. Нагревательные элементы.

- Нагревательными элементами являются:

Нагревательный стол, на котором “выращивается” изготавливаемое изделие.

Нагревательный стол смонтирован на нижней раме

Экструдер – подает пластиковую нить в узел хотенд с соплом.

Экструдер размещен на верхней раме.

Узел хотенд предназначен для расплавления пластика и подачи его через сопло для построения модели.

Хотенд расположен между направляющими, в рабочей зоне, и перемещается по осям X, Y, Z.

6.4. Электрика

Обеспечение установки электропитанием производится по двум цепям, через адаптеры AC~220V; DC-12V.

- одна из цепей предназначена для нагрева стола.

- другая цепь предназначена для подачи питания на систему управления 3D принтером.

Разъемы для подключения постоянного напряжения -12B, расположены на нижней раме каркаса, рядом с выключателем.

6.5. Система управления.

На верхней раме установлены платы управления, шаговые электродвигатели, перемещающие каретки с помощью приводных ремней. Также на боковой поверхности верхней раме выведен разъем для подключения компьютера.

системные требования к компьютеру:
