ИНСТРУКЦИЯпо сборке и монтажу лестницы модель «ФОРВАРД» |
Конструкция лестницы изображена на Рис.1.
Технические характеристики:
№ п/п | Параметры | Значения |
1 | Минимальный размер проема, мм | 1400х750 |
2 | Высота подъема лестницы, мм | 2800 |
3 | Угол наклона, град | 55 |
4 | Длина лестницы в горизонте, мм. | 1910 |
5 | Ширина лестницы в плане, мм. | 650 |
6 | Ширина марша, мм. | 590 |
7 | Высота подъема ступени, мм. | 200 |
8 | Ширина ступени, мм. | 140 |
9 | Проступь ступени, мм. | 140 |
10 | Количество ступеней | 13 |
11 | толщина ступеней, мм. | 30 |
12 | Максимальная нагрузка на ступень, кг. | 150 |
13 | Наличие подступенков | нет |
14 | Перила, шт. | 1 |
16 | Балясины, шт. | 3 прямые |
17 | Порода древесины | хвоя |
18 | Размеры упаковки, мм. | 3400х150х150 |
19 | Масса брутто, кг. | 30 |
Комплектация лестницы:
Элементы и детали комплекта лестницы (рис.1)
№ п/п | Наименование | Ед. изм. | Количество |
1 | Тетива маршевая | шт. | 1 |
2 | Тетива маршевая пристенная | шт. | 1 |
3 | Ступень маршевая | шт. | 13 |
4 | Балясина | шт. | 3 |
5 | Поручень | шт. | 1 |
Сборочная фурнитура (в комплекте поставки)
№ п/п | Наименование | Ед. изм. | Количество |
1 | Саморез с потайной головкой, оцинкованный 4х50 ГОСТ 1145-80 | шт. | 40 |

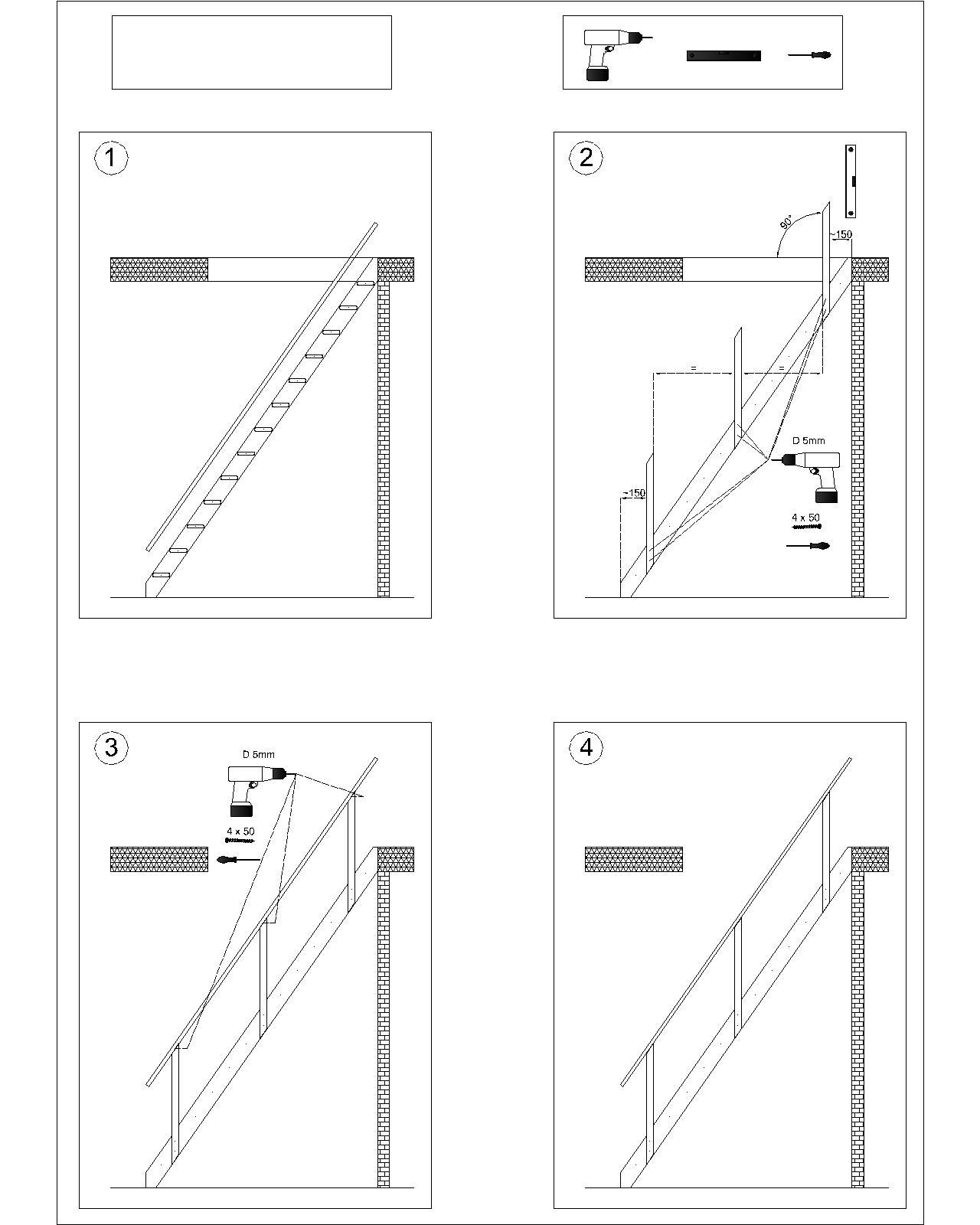

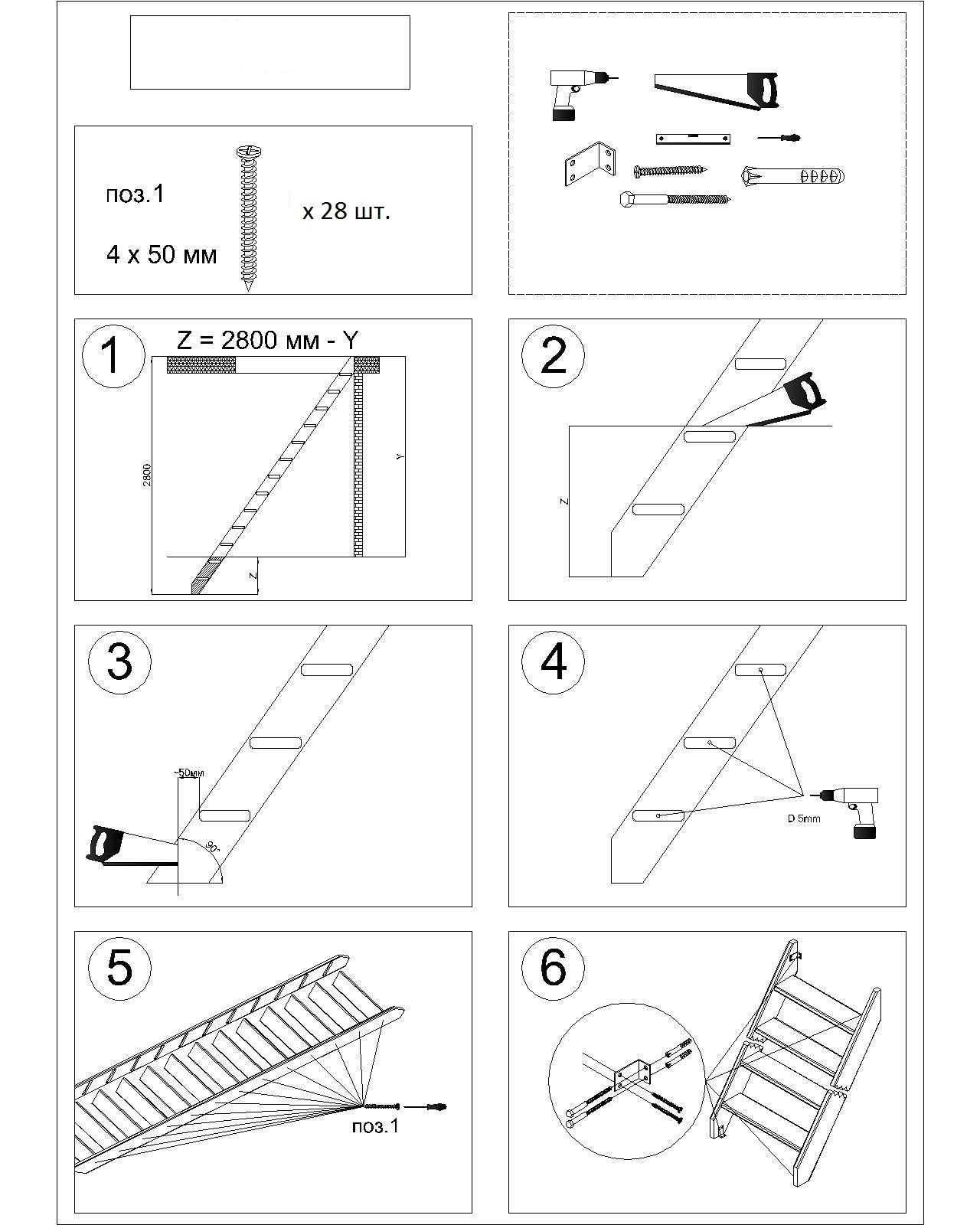

Конструкция лестницы рисунок 1
