Руководящий документ по применению осевых сильфонных компенсаторов (стр. 26 )

Продолжение таблицы 21

Условное обозначение СКУ	Условное давление, Ру, МПа (кгс/см2)	Условный диаметр, Dу, мм	Размеры, мм	Амплитуда осевого хода, ± л, мм	Коэффициент местного сопротивления о	Жесткость осевого хода, Сл, кгс/см	Эффективная площадь, Sэф, см2
D	s	D1	D2	L	l1	l2
СКУ. ППМ.1-25-50-70	2,5 (25)	50	57	3,5	150	219	1180	150	120	35	0,350	322	68
СКУ. ППМ.1-25-65-70	65	76	150	219	1180	35	0,350	322	68
СКУ. ППМ.1-25-80-70	80	89	180	273	1200	35	0,300	296	89
СКУ. ППМ.1-25-100-80	100	108	4	205	273	1210	40	0,260	259	133
СКУ. ППМ.1-25-125-90	125	133	257	325	1220	45	0,220	366	190
СКУ. ППМ.1-25-150-100	150	159	4,5	257	325	1230	50	0,200	326	279
СКУ. ППМ.1-25-200-140	200	219	6	309	377	1410	130	70	0,115	387	452
СКУ. ППМ.1-25-250-160	250	273	7	359	426	1650	210	140	80	0,103	350	680
СКУ. ППМ.1-25-300-180	300	325	412	480	1680	90	0,087	401	960
СКУ. ППМ.1-25-400-190	400	426	517	580	1720	150	95	0,113	723	1575
СКУ. ППМ.1-25-500-200	500	530	8	616	720	1750	100	0,093	743	2444
СКУ. ППМ.1-25-600-200	600	630	750	820	1780	0,080	736	3419
СКУ. ППМ.1-25-700-210	700	720	860	920	1810	160	105	0,060	889	4363
СКУ. ППМ.1-25-800-210	800	820	960	1020	1820	0,057	811	5745
СКУ. ППМ.1-25-900-210	900	920	10	1060	1120	1830	0,045	1028	7182
СКУ. ППМ.1-25-1000-220	1000	1020	1160	1220	1850	110	0,040	1045	8638

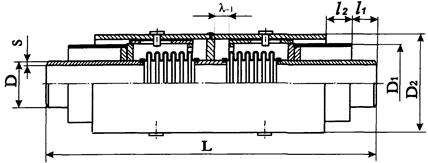

Сильфонные компенсационные устройства типа ППМ

Продолжение таблицы 21

Условное обозначение СКУ	Условное давление, Ру, МПа (кгс/см2)	Условный диаметр, Dу, мм	Размеры, мм	Амплитуда осевого хода, ± л, мм	Коэффициент местного сопротивления о	Жесткость осевого хода, Сл, кгс/см	Эффективная площадь, Sэф, см2
D	s	D1	D2	L	l1	l2
2СКУ. ППМ.1-16-125-180	1,6 (16)	125	133	4	257	325	1600	150	150	90	0,220	122	190
2СКУ. ППМ.1-16-150-200	150	159	4,5	257	325	1610	100	0,200	109	279
2СКУ. ППМ.1-16-200-280	200	219	6	309	377	1820	210	140	0,115	146	452
2СКУ. ППМ.1-16-250-320	250	273	7	359	426	2020	210	215	160	0,103	175	680
2СКУ. ППМ.1-16-300-360	300	325	412	480	2130	220	180	0,087	161	960
2СКУ. ППМ.1-16-400-380	400	426	517	580	2220	225	190	0,113	290	1575
2СКУ. ППМ.1-16-500-400	500	530	8	616	720	2240	200	0,093	304	2444
2СКУ. ППМ.1-16-600-400	600	630	750	820	2280	0,080	307	3419
2СКУ. ППМ.1-16-700-420	700	720	860	920	2350	230	210	0,060	349	4363
2СКУ. ППМ.1-16-800-420	800	820	960	1020	2380	0,057	319	5745
2СКУ. ППМ.1-16-900-420	900	920	10	1060	1120	2390	0,045	353	7182
2СКУ. ППМ.1-16-1000-440	1000	1020	1160	1220	2410	220	0,040	436	8638

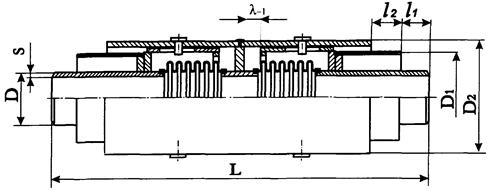

Сильфонные компенсационные устройства типа ППМ

Продолжение таблицы 21

Условное обозначение СКУ	Условное давление, Ру, МПа (кгс/см2)	Условный диаметр, Dу, мм	Размеры, мм	Амплитуда осевого хода, ± л, мм	Коэффициент местного сопротивления о	Жесткость осевого хода, Сл, кгс/см	Эффективная площадь, Sэф, см2
D	s	D1	D2	L	l1	l2
2СКУ. ППМ.1-25-50-140	2,5 (25)	50	57	3,5	150	219	1560	150	145	70	0,350	161	68
2СКУ. ППМ.1-25-65-140	65	76	150	219	70	0,350	161	68
2СКУ. ППМ.1-25-80-140	80	89	180	273	1570	70	0,300	148	89
2СКУ. ППМ.1-25-100-160	100	108	4	205	273	1580	80	0,260	130	133
2СКУ. ППМ.1-25-125-180	125	133	257	325	1600	150	90	0,220	183	190
2СКУ. ППМ.1-25-150-200	150	159	4,5	257	325	1610	100	0,200	163	279
2СКУ. ППМ.1-25-200-280	200	219	6	309	377	1820	210	140	0,115	194	452
2СКУ. ППМ.1-25-250-320	250	273	7	359	426	2020	210	215	160	0,103	175	680
2СКУ. ППМ.1-25-300-360	300	325	412	480	2130	220	180	0,087	201	960
2СКУ. ППМ.1-25-400-380	400	426	517	580	2220	225	190	0,113	362	1575
2СКУ. ППМ.1-25-500-400	500	530	8	616	720	2240	200	0,093	372	2444
2СКУ. ППМ.1-25-600-400	600	630	750	820	2280	0,080	368	3419
2СКУ. ППМ.1-25-700-420	700	720	860	920	2350	230	210	0,060	445	4363
2СКУ. ППМ.1-25-800-420	800	820	960	1020	2380	0,057	406	5745
2СКУ. ППМ.1-25-900-420	900	920	10	1060	1120	2390	0,045	514	7182
2СКУ. ППМ.1-25-1000-440	1000	1020	1160	1220	2410	220	0,040	523	8638

Сильфонные компенсационные устройства типа М
