Руководящий документ по применению осевых сильфонных компенсаторов (стр. 27 )

Таблица 22

Условное обозначение СКУ	Условное давление, Ру, МПа (кгс/см2)	Условный диаметр, Dу, мм	Размеры, мм	Амплитуда осевого хода, ± л, мм	Коэффициент местного сопротивления о	Жесткость осевого хода, Сл, кгс/см	Эффективная площадь, Sэф, см2	Масса, кг
D	s	D1	L	l1	l2
СКУ. M.1-16-125-90	1,6 (16)	125	133	4	273	691	150	25	45	0,220	244	190	47
СКУ. M.1-16-150-100	150	159	4,5	707	30	50	0,200	218	279	55
СКУ. M.1-16-200-140	200	219	6	325	833	40	70	0,115	291	452	106
СКУ. M.1-16-250-160	250	273	7	426	862	45	80	0,103	350	680	193
СКУ. M.1-16-300-180	300	325	530	891	50	90	0,087	321	960	214
СКУ. M.1-16-350-180	350	377	900	0,129	400	1269	202
СКУ. M.1-16-400-190	400	426	630	958	55	95	0,113	579	1575	265
СКУ. M.1-16-500-200	500	530	8	720	1009	100	0,093	608	2444	362
СКУ. M.1-16-600-200	600	630	820	1005	0,080	613	3419	434
СКУ. M.1-16-700-210	700	720	920	1028	60	105	0,060	698	4363	542
СКУ. M.1-16-800-210	800	820	1020	1056	0,057	637	5745	620
СКУ. M.1-16-900-210	900	920	10	1120	1054	0,045	706	7182	733
СКУ. M.1-16-1000-220	1000	1020	1220	1086	110	0,040	872	8638	971
СКУ. M.1-16-1200-220	1200	1220	14	1420	1092	1044	12246	1410
СКУ. M.1-16-1400-220	1400	1420	1620	1098	1295	16600	1820

Сильфонные компенсационные устройства типа М

Продолжение таблицы 22

Условное обозначение СКУ	Условное давление, Ру, МПа (кгс/см2)	Условный диаметр, Dу, мм	Размеры, мм	Амплитуда осевого хода, ± л, мм	Коэффициент местного сопротивления о	Жесткость осевого хода, Сл, кгс/см	Эффективная площадь, Sэф, см2	Масса, кг
D	s	D1	L	l1	l2
СКУ. М.1-25-50-70	2,5 (25)	50	57	3,5	159	589	120	20	35	0,350	322	68	21
СКУ. М.1-25-65-70	65	76	589	22
СКУ. М.1-25-80-70	80	89	219	599	0,300	296	89	25
СКУ. М.1-25-100-80	100	108	4	680	150	25	40	0,260	259	133	35
СКУ. М.1-25-125-90	125	133	273	692	30	45	0,220	366	190	48
СКУ. М.1-25-150-100	150	159	4,5	716	40	50	0,200	326	279	54
СКУ. М.1-25-200-140	200	219	6	325	842	45	70	0,115	387	452	95
СКУ. М.1-25-250-160	250	273	7	426	871	50	80	0,103	350	680	162
СКУ. М.1-25-300-180	300	325	530	892	90	0,087	401	960	215
СКУ. М.1-25-350-180	350	377	918	55	0,129	560	1269	219
СКУ. М.1-25-400-190	400	426	630	968	95	0,113	723	1575	258
СКУ. М.1-25-500-200	500	530	8	720	1002	100	0,093	743	2444	376
СКУ. М.1-25-600-200	600	630	820	1023	0,080	736	3419	474
СКУ. М.1-25-700-210	700	720	920	1044	60	105	0,060	889	4363	551
СКУ. М.1-25-800-210	800	820	1020	1073	0,057	811	5745	662
СКУ. М.1-25-900-210	900	920	10	1120	1069	0,045	1028	7182	803
СКУ. М.1-25-1000-220	1000	1020	1220	1102	110	0,040	1045	8638	989
СКУ. М.1-25-1200-220	1200	1220	14	1420	1110	1251	12246	1417
СКУ. М.1-25-1400-220	1400	1420	1620	1118	1616	16600	1836

Сильфонные компенсационные устройства типа М

Продолжение таблицы 22

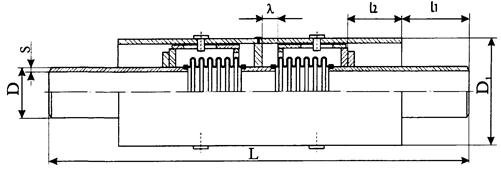

Условное обозначение СКУ	Условное давление, Ру, МПа (кгс/см2)	Условный диаметр, Dу, мм	Размеры, мм	Амплитуда осевого хода, ± л, мм	Коэффициент местного сопротивления о	Жесткость осевого хода, Сл, кгс/см	Эффективная площадь, Sэф, см2	Масса, кг
D	s	D1	L	l1	l2
2СКУ. М.1-16-125-180	1,6 (16)	125	133	4	273	1062	150	50	90	0,220	122	190	73
2СКУ. М.1-16-150-200	150	159	4,5	1084	55	100	0,200	109	279	85
2СКУ. М.1-16-200-280	200	219	6	325	1326	75	140	0,115	146	452	162
2СКУ. М.1-16-250-320	250	273	7	426	1384	85	160	0,103	175	680	294
2СКУ. М.1-16-300-360	300	325	530	1492	175	95	180	0,087	161	960	353
2СКУ. М.1-16-350-360	350	377	1510	0,129	200	1269	337
2СКУ. М.1-16-400-380	400	426	630	1616	100	190	0,113	140	1575	448
2СКУ. М.1-16-500-400	500	530	8	720	1694	105	200	0,093	304	2444	619
2СКУ. М.1-16-600-400	600	630	820	1720	0,080	307	3419	747
2СКУ. М.1-16-700-420	700	720	920	1806	200	110	210	0,060	349	4363	938
2СКУ. М.1-16-800-420	800	820	1020	1862	0,057	318	5745	1085
2СКУ. М.1-16-900-420	900	920	10	1120	1848	0,045	353	7182	1283
2СКУ. М.1-16-1000-440	1000	1020	1220	1922	115	220	0,040	436	8638	1690
2СКУ. М.1-16-1200-440	1200	1220	14	1420	1978	0,040	522	12246	2110

Сильфонные компенсационные устройства типа М
