Выпускная квалификационная работа (стр. 2 )

  1.2 Описание района.

Искитимский район расположен в восточной части Новосибирской области, граничит с Новосибирским, Ордынским, Сузунским, Черепановским, Маслянинским, Тогучинским районами, г. Бердск и городскими районами г. Новосибирска.
Для экономико-географического положения Искитимского района характерны три особенности:
Первая. Проходящая через территорию полимагистраль – железная дорога, дублированная автомагистралью федерального значения, соединяющая г. Новосибирск с Алтайским краем, Средней Азией, Казахстаном;
· Вторая. Близость крупнейшего центра г. Новосибирск, до центра которого — 55 километров, до границы с г. Новосибирском 25 километров;
· Третья. Нахождение районного центра – г. Искитима в географическом центре района. На рисунке 1.1 приведена карта Искитимского района.
Своеобразное геологическое строение территории обусловило здесь наличие, в основном, месторождений полезных ископаемых осадочного происхождения: антрацитов, минеральных строительных материалов. Есть и другие полезные ископаемые: керамзитовое и аглопоритовое сырье, цементное сырье, глины тугоплавкие, облицовочные камни, суглинки кирпичные, известняки строительные, пески строительные, пески стекольные, сапропель, камни строительные. На площади более 2.5 тысяч га, в шести муниципальных образованиях: Верх-коенского. Усть-Чемского, Гусельниковского, Евсинского, Тальменского сельсоветов и р. п. Листвянский, расположены залежи антрацита. На территории трех муниципальных образованьях ведется промышленная разработка угля-антрацита: Усть-Чемском, Евсинском сельсоветах, р. п. Листвянский. В трех населенных пунктах района развивается угольная промышленность, цветная металлургия, производство строительных материалов, в остальных населенных пунктах – сельское хозяйство с сетью промышленной переработки сельскохозяйственной продукции.
Площадь района составляет 4.4 тыс. км2 или 438.6 тыс. га, в том числе: занято сельскохозяйственными угодьями 269.3 тыс. га или 61.4 % от общей площади, из них пашня — 187.5 тыс. га, застройками — 4.4 тыс. га или 1 %, лесами — 117.5 тыс. га или 26.8 % и водоемами — 17.5 тыс. га или 4 %.
Земель сельскохозяйственного назначения в районе насчитывается 363369 га, их удельный вес в структуре земельных ресурсов составляет 82,9%. Большая часть сельскохозяйственных угодий находится в собственности граждан, в основном в виде земельных долей на площади 162775 га, а также в собственности юридических лиц на площади 3370 га. Карта показана на рисунке 1.1

Рисунок 1.1- Карта Искитимского района

Климат

Климат района умеренный, при средней увлажненности, годовая температура-0.1 градус. Средняя в январе-19 градусов, в июле+19.1 градус. Годовое количество осадков 409 мм. Снежный покров устанавливается в первых числах ноября. Средняя мощность снегового покрова 25-35 см, при значительном уменьшении в юго-западной степной части и увеличении в северо-восточной части района. Соответственно разница и время весеннего таяния снега.
Полевые работы в западной части района начинаются на 10-15 дней раньше, чем в восточной.
Преобладающие ветры юго-западного, реже южного направления, средняя сила ветра 3-5 м/с.

Рельеф

Территория района представляет собой переход от Приобского плато на западе к предгорной более возвышенной равнине и далее на восток к острогам Салаира.
Абсолютные отметки колебаются от 200 до 350 м.
Рельеф сильно расчленен притоками Оби, а также речками, оврагами, увалами, балками. С продвижением к востоку изрезанность и всхолмленность сильно возрастает.

Почвы

Большое разнообразие рельефа определяет и большое разнообразие почв.
В районе более 30 почвенных разностей и 12 почвенных типов. Наибольшее распространение имеют выщелоченные чернозёмы. Это основной фонд пахотных угодий и высокоплодородных земель. Они занимают, в основном, западную степную часть правобережья Оби. Здесь наиболее высокие урожаи сельскохозяйственных культур. В восточной, залесённой, основными почвами являются тёмно-серые и сильно оподзоленные, светло-серые оподзоленные серые слабо и сильно оподзоленные.
Встречаются также дерново - слабо оподзоленые, дерново - средне оподзоленные и дерново - сильно оподзоленные почвы. Поймы рек заняты аллювиальными луговыми и солонцеватыми почвами. На нижних склонах надпойменных террас расположены лугово-чернозёмные и луговые почвы. По склонам балок - различное сочетание почв.

Растительность
Западная часть района относится к лесостепной зоне. В основном, это злаково-луговая степь с редкими берёзовыми колками. Вдоль берега Оби и особенно правобережье реки Берди тянутся массивы сосновых боров. Наиболее залесена северо-восточная часть района. Здесь преобладают парковые берёзовые леса. Перемешивающиеся с суходольными лугами

Гидрография
Речная сеть района относится к бассейну реки Обь и имеет, в основном, два направления. С востока в Новосибирское водохранилище впадает река Бердь, на северо-западе вдоль границы района – Новосибирское водохранилище. Протяженность его в пределах района около 50 км.
Притоки реки Оби :Бердь, Мильтюш, Тулка, Ельцовка, Каракан, Брюшиха, Выдриха, Листвянка, Кинтереп, Чиха, Ик, Укроп, Китерня, Чесноковвка.
Бердь – сплавная река. Уровень воды в ней колебается от 280 см весной и до 30-50 см осенью.
Река Обь – одна из крупнейших рек мира. Среди рек России занимает первое место по площади бассейна (2930 тыс. км ), третье место ( после Енисея и Лены ) по полноводности.
Весеннее половодье на Оби начинается в среднем 7-15 апреля, наиболее раннее половодье приходится на 17-27 марта, наиболее позднее – конец апреля – начало мая.
Половодье на притоках Оби обычно начинается в первой половине апреля и заканчивается в начале июня. В летний период бывают небольшие повышения уровня при дождевых поводках.

Полезные ископаемые
В правобережье реки Обь, из-за длительного разрушения гор, близко к поверхности залегают различные горные породы. Этим объясняется богатство и разнообразие здесь строительных материалов: известняк, граниты, мрамор, глинистые сланцы, песчанники, глины кирпичные и керамические, пылевидные кварцы, минеральные краски, а также песок и гравий. Особая ценность – известники.
Имеются 27 удобных месторождений, что обеспечило развитие крупнейшей цементной промышленности.
Большое значение имеют месторождения каменного угля.

1.3 Существующая схема организации связи

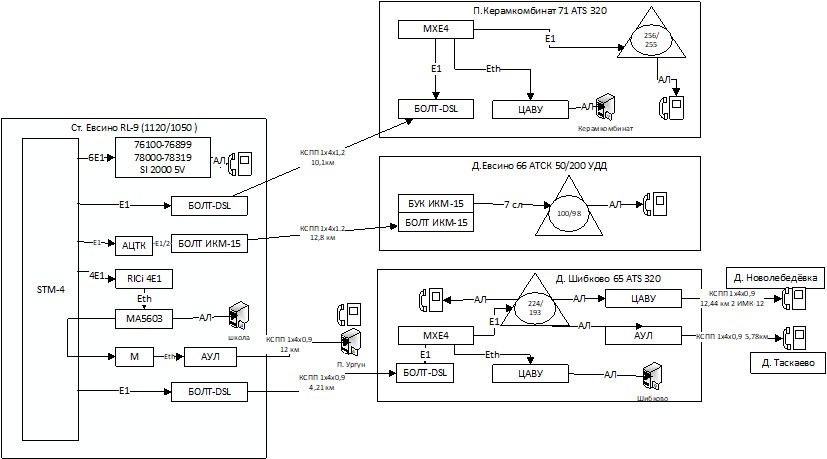

На рисунке 1.2 приведена схема организации заданных населенных пунктов для реконструкции местной сети связи.

Как видно из рисунка 1.2 для организации связи между пунктом ст. Евсино и пунктами: п. Керамкомбинат, д. Евсино, П. Ургун и д. Шибково, необходимо заменить устаревшие системы связи не поддерживающие технологи ToP. Такие модемы: Болт-DSL, АУЛ, MXE 4. Медные кабели: КСПП 1х4х0,9 и КСПП 1х4х1,2.

Рисунок 1.2-Существующая схема организации связи

Населенные пункты, линии передачи которых подлежат реконструкции приведены в таблице 1.1. Количество потенциальных абонентов взято из расчета 4 человека в семье.

Таблица 1.1 –населенные пункты, линии передачи которых подлежат реконструкции

Нас. пункт	Население	Расстояние до ст. Евсино, км	Количество абонентов
П. Керамкомбинат	1854	10	464
П. Ургун	891	18	223
Д. Евсино	605	13	152
Д. Шибково	905	4	227

  1.4 Существующее оборудование

Болт-DSL

БОЛТ–DSL. bis модемы G. SHDSL. для организации 22,784 Мбит/с систем передачи по одной или двум парам медного кабеля. БОЛТ–DSL. bis соответствует требованиям ITU-T G.991.2 (2004) (G. SHDSL. bis) и ETSI TS 101 524 V1.3.1 (2005-02). БОЛТ-DSL. bis входит в состав ЦУКАТ–DSL
Функциональные возможности:

-одновременная передача информации по 4 каналам Е1 и Ethernet

-работа по одной паре кабеля, при использовании 2-х пар увеличивается участок регенерации;

-кросс-коннекция канальных интервалов 64 кБит/с между всеми портами;

встроенный анализатор DSL линии который позволяет:

-проверять работоспособность устройств линии связи,

-измерять затухание сигнала в линии, количество ошибок и отношение сигнал/шум;

-встроенная защита от грозовых разрядов;

-8 каналов для подключения датчиков контроля (пожар, охрана и т. п.);

-стык с аппаратурой БУК-15 (ИВА, КЕДР)

-исполнения для одного и двух парного режимов работы;

-система обслуживания с мониторингом и управлением всех устройств установленных на линии;

-встроенный канал голосовой служебной связи.

Основные технические характеристики:

-линейное кодирование ТС-РАМ;

-универсальные порты Е1, Е1/2;

-оперативная система управления;

-диагностика и самотестирование;

-улучшенная система грозозащиты;

-небольшие габариты и стоимость;

-дополнительный канал Ethernet 10 Base-T;

-мониторинг и управление от ПК

-БОЛТ-DSL рекомендуется использовать для организации высокоскоростных каналов связи в сетях передачи данных, для организации каналов связи между АТС.

Особенности:

-дополнительный канал Ethernet 10/100 Base-T;

-позволяет одновременно передавать данные двух потоков Е1 или Е1/2;

-для Е1 достаточно одной пары кабеля, при использовании 2-х пар кабеля увеличивается участок регенерации;

-имеются исполнения с возможностью кросс-коннект каналов между всеми портами;

-встроенный анализатор DSL линии, позволяет:проверять работоспособность устройств линии связи, измерять затухание сигнала в линии, количество ошибок и отношение сигнал/шум;

устройство защищено от грозовых разрядов и включается в линию без дополнительной защиты;
