Пакеты, несущие телефонную информацию, снабжаются специальными метками, которые обеспечивают их абсолютный приоритет над прочими данными. Поэтому передача телефонных каналов не зависит от передачи других пакетных данных.

Данная технология обладает рядом преимуществ как над классическими технологиями PDH и SDH, так и над технологией Voice-over-IP (VoIP).

Основные возможности аппаратуры:

-передача как неструктурированных (без выделения и контроля фреймовой структуры), так и структурированных (с выделением и контролем фреймовой структуры) потоков Е1 поверх построенной на базе мультиплексоров пакетной сети Ethernet, поверх имеющейся пакетной сети 2-го или 3-го уровня, через беспроводные сети Wi-Fi;

-прозрачное подключение ко всему существующему оборудованию, использующему интерфейсы Е1, включая телефонные станции, гибкие мультиплексоры, радиорелейные станции и т. д;

-обеспечение независимой синхронизации между устройствами TDM с использованием эффективных алгоритмов восстановления несущей частоты с точность до 1 ppm;

-обеспечение надежной передачи данных потока Е1 через пакетную среду, восстановление порядка следования пакетов, а также восстановление потерянных пакетов путем запроса повторной передачи;

-контроль качества сигнала, как в потоках Е1, так и в Ethernet каналах;

-счетчики ошибок в потоках Е1 и в Ethernet каналах;

-организация кольцевых топологий для горячего резервирования Ethernet подключений, объединение нескольких Ethernet подключений для увеличения пропускной способности канала;

-организация локальных и удаленных шлейфов на интерфейсах Е1;

удаленное управление дополнительным оборудованием через последовательный порт RS-232 (терминальный сервер);

-индикация состояния интерфейсов с помощью светодиодных индикаторов;

-регистрация в системном журнале аварийных и системных событий.

Преимущества

-надежность, гибкость, масштабируемость на базе технологии Ethernet/IP/MPLS с использованием всего арсенала технологий разработанных для этих сетей возможность использования оборудование третьих производителей (например, медиаконвертеры, радиолинки и т. п.);

-прозрачная передача гарантирует отсутствие проблем совместимости, высокое качество услуг за счет отсутствия сжатия, малые задержки;

-дополнительная пропускная способность: клиенты получают не только классический голосовой сервис, но и широкополосный доступ к сети провайдера через Ethernet, а не наоборот;

-единая система управления и мониторинга;

-высокая надежность оборудования;

  Виды оборудования ToPGATEпредставлен в таблице 2.4

Таблица 2.4 виды оборудования ToPGATE

Наименование модели	Количество интерфейсов Е1	Количество интерфейсов Ethernet 100Base-TX	Количество интерфейсов Ethernet 1000Base-TX	Количество агрегатных оптических интерфейсов
ToPGATE-4E1-2F	4	2,4	-	2
ToPGATE-8E1-2F	8	2,4	-	2
ToPGATE-16E1-2F	16	2	-	2
ToPGATE-24E1-2F	24	2	-	2
ToPGATE-8E1-2FG	8	-	2	2
ToPGATE-16E1-2FG	16	-	2	2
ToPGATE-24E1-2FG	24	-	2	2
ToPGATE-4E1-8F-2FG	4	8	2	6

MES3108

Общее описание.

Коммутаторы данной серии могут использоваться на сетях крупных предприятий и предприятий малого и среднего бизнеса для организации высокоскоростной связи между подразделениями, в операторских сетях в качестве коммутаторов уровня агрегации или транспортных коммутаторов и в центрах обработки данных в качестве Top-of-Rack коммутаторов.

Коммутаторы данной серии имеют значительный запас по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Отличительные черты коммутаторов MES - развитые функции L2, поддержка статической маршрутизации, динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены. Технические характеристики приведены в таблице  2.5

Таблица 2.5 Технические характеристики MES3108

Параметр	Значение
Интерфейсы	8 портов 10/100/1000 Base-T Ethernet; 2 порта 10G Base-X
Трансиверы	SFP, SFP+
Дуплексный и полудуплексный режимы	Дуплексный/ полудуплексный режим для электрических портов, дуплексный режим для оптических портов.
Производительность коммутатора	128 Гбит/с
Объем буферной памяти	12 Мбит
Таблица MAC адресов	16К
Поддержка VLAN	802.1Q, до 4К
Управление	SNMP, CLI, ssh, telnet
Функции интерфейсов	Защита от блокировки очереди (HOL); Поддержка обратного давления (Back pressure) ; Поддержка MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo frames); Управление потоком (IEEE 802.3X).

2.5 Схема организации связи

Из кольцевого потока 2GEпоступает на коммутатор MES3108. Этот коммутатор преобразует поток GEв потоки FEкоторые поступают на ToPGATE-8E1-2FEнаходящиеся вЛАЦест. Евсино, соединяемой ВОЛС с такими же мультиплексорами, находящимися в населенных пунктах: п. Ургун, д. Шибково, п. Керамкомбинат, д. Евсино. Потоки Е1 поступают с оборудования ХDМ-500 на ToPGATE-8E1-2FE, находящиеся на ст. Евсино. В поселке Ургун с ToPGATE-8E1-2FEпоступает 2FEи E1  поток FEпоступает на MXA-32 этот мультиплексор преобразует FE в потокиADSLкоторые идут  к потребителю. Поток Е1 в поступает на АТ ToPGATE-8E1-2FEпоступает 3потокаFE на MA5303этот коммутатор преобразует FE в сигналыADSLпередаваемые абонентам. В Керамкомбинатc мультиплексораToPGATE-8E1-2FEпосутпает 5 потоковFEи 1E1, 5 потоковFEпоступают на коммутаторMA5603,. В деревню Евсино с ToPGATE-8E1-2FEпоступает 2FEи E1. Схема организации представлена на рисунке 2.1

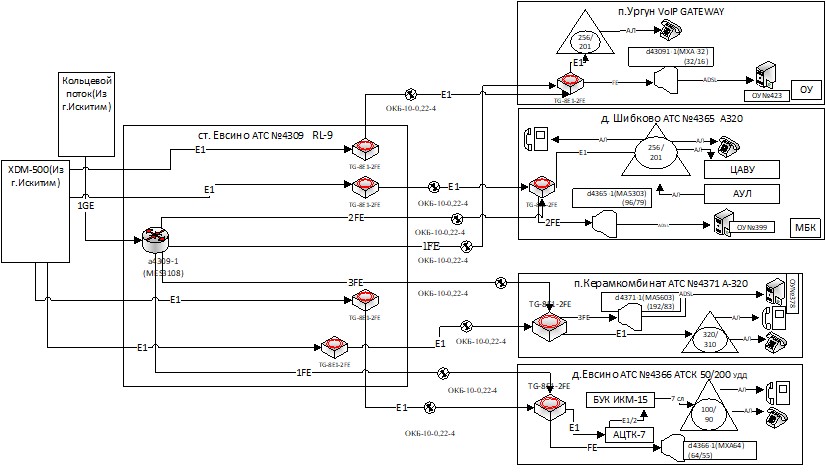

Рисунок 2.1- Схема организации связи

3. Расчет длины Регенерационного участка

Расчетные соотношения можно получить из того, что мощность сигнала на входе фотоприемника не должна превышать максимальной и быть не ниже минимальной допустимой мощности, при которой обеспечивается требуемое качество связи, т. е. вероятность ошибки при ИКМ с некоторым запасом.

Для оценки максимальной длины участка регенерации используется соотношение[4]:

,(3.1)

где-уровень мощности источника излучения, дБм;

-количество разъемных соединений;

-потери в разъемных соединениях (происходят при подключении

приемника и передатчика к ОВ), дБ;

-максимальная длина регенерационного участка, км;

-строительная длина кабеля, км;

-потери в неразъемных соединениях (при сварке строительных длин

кабеля), а дБ;

-рассчитанный коэффициент затухания кабеля, дБ/км;

-системный запас ВОСП по затуханию на участке регенерации, дБм;

-чувствительность приемника, дБм.

Системный запас учитывает изменение состава оптического кабеля за счет появления дополнительных (ремонтных) вставок, сварных соединений, а также изменения характеристик оптического кабеля, вызванных воздействием окружающей среды и ухудшением качества оптических соединителей в течении срока службы, и устанавливается при проектировании ВОСП исходя из ее назначения и условий эксплуатации оператором связи, в частности, исходя из стати-стики повреждения (обрывов) кабеля в зоне действия оператора. Рекомендуемый диапазон устанавливаемых значений системного запаса от 2 дБ (наиболее благоприятные условия эксплуатации) до 6 дБ (наихудшие условия эксплуатации).

Из формулы (3.1) можно найти максимальную длину участка регенерации:

км,(3.1)

где- максимальное значение перекрываемого затухания аппаратуры, дБм
