Рисовка рельефа горизонталями по модели местности (стр. 2 )

∑пер.=        2

∑зад.-∑пер.=

fh=∑hср.=  fдоп.=5 мм·  мм.

Контрольные вопросы

Каково назначение нивелира? Классификация нивелиров по ГОСТ 10528-90 (на примере 2Н-3Л). Перечислите основные части нивелира 2Н-3Л и объясните их назначение. Назовите оси нивелира и дайте их определение. Как называется вид нивелирования, выполняемый нивелирами? Какие существуют способы его выполнения? Расскажите сущность способа нивелирования «из середины», ответ поясните соответствующим рисунком. Что называется горизонтом инструмента? Какие точки называются связующими? В чем заключается контроль измерения превышения на станции нивелирования?  Расскажите порядок обработки журнала нивелирования: вычисление превышений, постраничного контроля, вычисление фактической и допустимой невязки, вычисление абсолютных отметок связующих точек, вычисление горизонта инструмента.

Лабораторная работа №4 (4 часа)

Устройство теодолита (на примере 2Т30 или 4Т30) и работа с ним

Первое задание. Изучить устройство теодолита, заполнить таблицу «Основные части теодолита», научиться брать отсчеты по микроскопу; каждому студенту измерить горизонтальный и вертикальный угол.

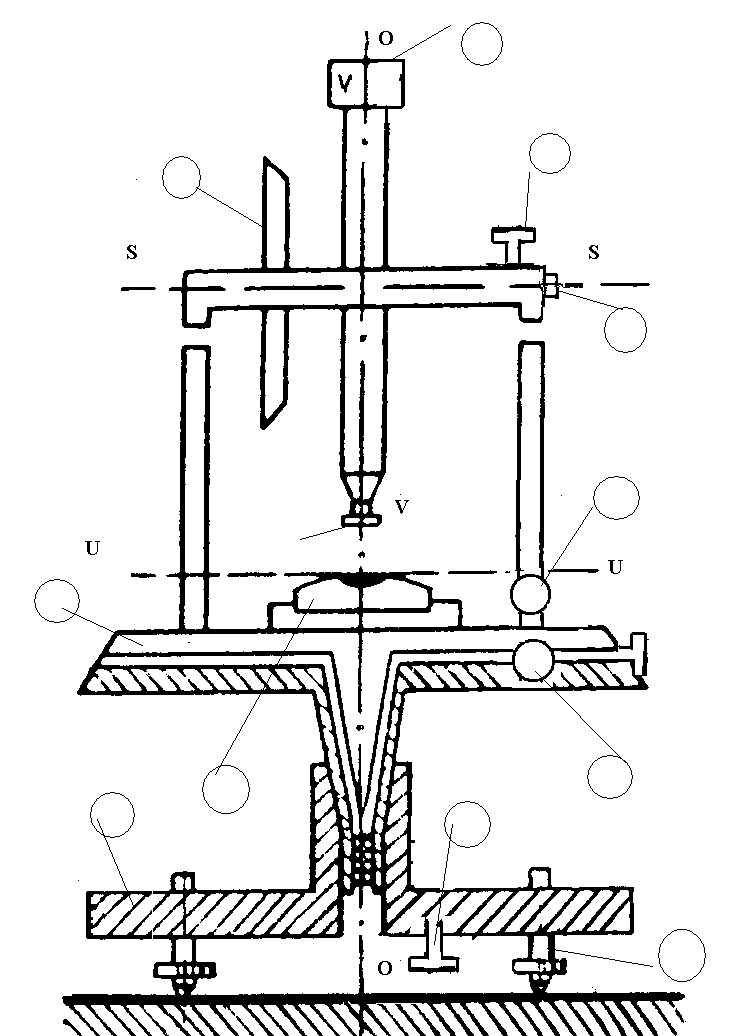

Схема теодолита

ОО –

VV –

SS –

UU –

mm -

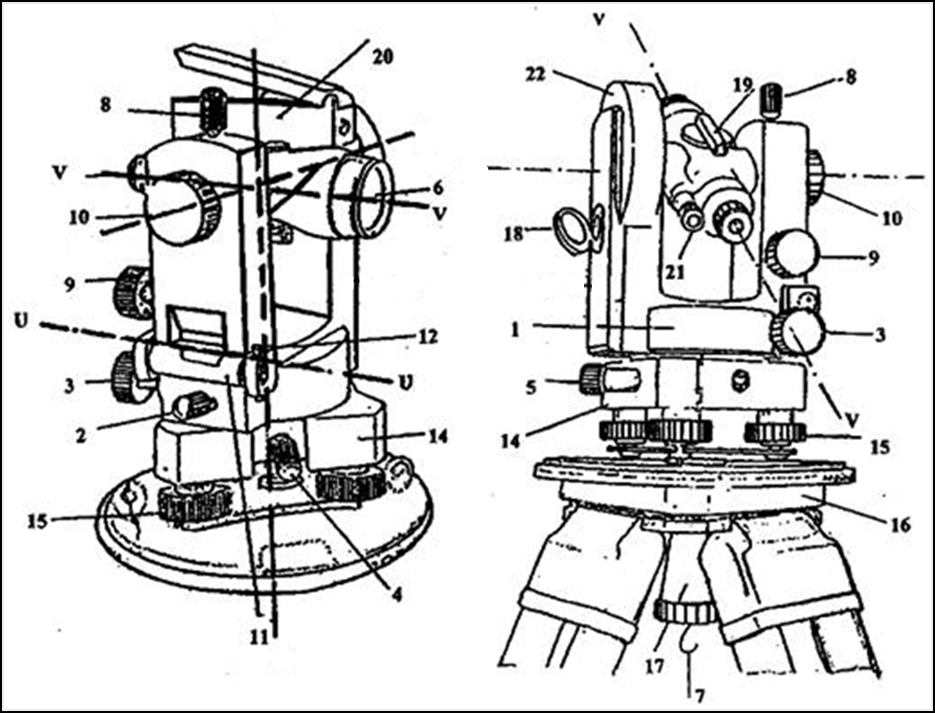

Основные части теодолита (на примере 2Т30)

№п/п	Название	Назначение
1	горизонтальный круг
2	закрепительный винт алидады
3	наводящий винт алидады
4	закрепительный винт лимба горизонтального круга
5	наводящий винт лимба горизонтального круга
6	объектив
7	крюк для отвеса
8	закрепительный винт зрительной трубы
9	наводящий винт трубы
10	кремальера
11	цилиндрический уровень при алидаде
12	исправительные винты цилиндрического уровня
13	окуляр зрительной трубы
14	подставка
15	подъемные винты (3 штуки)
16	головка штатива
17	становой винт
18	зеркало подсветки
19	визир
20	ориентир-буссоль
21	окуляр микроскопа
22	вертикальный круг
23	сетка нитей

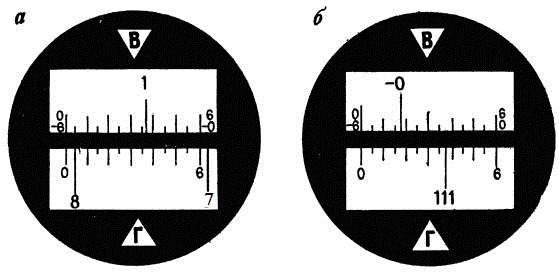

       Поле зрения микроскопа теодолита 2Т30

Отсчеты рис. а – гориз. круг 8°04ґ, верт. круг 1°36ґ; рис. б – гориз. круг 111°37ґ, верт. круг -0°42,5ґ.



Журнал измерения углов

(теодолит  №  )

Дата  Измерял  Вычислял  .

№ станции	№№ точек визирования	Положение вертик. круга	Отсчеты по микроскопу	Средние отсчеты	Величина угла	Примечание
1	2	из полу-приемов	средняя
°	ґ	ґ	°	ґ	°	ґ	°	ґ
Контроль: в1+в2=
Измерение угла наклона

При вычислении угла наклона необходимо использовать следующие формулы:

Подпись преподавателя, дата:         Оценка, дата:

Контрольные вопросы

Классификация теодолитов по ГОСТ 10529-96 (на примере 2Т30П). Назовите части теодолита и их назначение. Расскажите устройство горизонтального и вертикального круга, назначение лимба и алидады. Как привести теодолит в рабочее положение? Установите теодолит в аудитории, приведите в рабочее положение, наведите трубу на какую-либо точку в аудитории, возьмите отсчет по горизонтальному или вертикальному лимбу при двух положениях вертикального круга. Расскажите порядок взятия отсчета по микроскопу. Расскажите порядок измерения горизонтального угла способом приемов. Ответ поясните рисунком. В чем заключается контроль измерения горизонтального угла? Дайте определение угла наклона и расскажите порядок измерения угла наклона. Ответ поясните рисунком. Дайте определение места нуля вертикального круга. В чем заключается контроль измерения вертикальных углов? Запишите формулы вычисления места нуля и угла наклона по трем формулам.

Второе задание лабораторной работы №4. Выполнить поверки теодолита 2Т30. Записать результат поверки и порядок юстировки.



  О

       V

       S        S



       mm

       V

       u        u

  О

Схема осей теодолита

Ось цилиндрического уровня должна быть перпендикулярна основной оси вращения инструмента – uuOО. Устанавливают уровень по направлению двух подъемных винтов и их вращением в противоположные стороны приводят пузырек в нульпункт, поворачивают алидаду на 180°: если пузырек остался в нульпункте, то условие выполнено, если сместился – необходимо исправление.

Результат поверки: после поворота алидады на 180° пузырек сместился из нульпункта на  делений, остался в нульпункте (подчеркнуть).

Условие поверки: выполнено, не выполнено (подчеркнуть).

Порядок юстировки: исправительными винтами цилиндрического уровня пузырек смещаем к нульпункту на половину схода -  делений. Окончательно возвращаем его в нульпункт подъемными винтами. После исправления поверку повторяем.

Визирная ось зрительной трубы должна быть перпендикулярна оси вращения зрительной трубы – VVSS. Иначе: зрительная труба не должна иметь коллимационной ошибки. После установки теодолита в рабочее положение, визируют на одну и ту же удаленную точку при двух положениях вертикального круга и получают по горизонтальному кругу разность отсчетов КЛ1 - КП1.

  Затем открепляют закрепительный винт лимба горизонтального круга, поворачивают его на 180°, горизонтируют прибор, вновь наводят на ту же точку при двух положениях круга и получают разность КЛ2 - КП2. Величина коллимационной погрешности будет:

  Значение коллимационной ошибки должно быть постоянным, колебание её величины в процессе производства работ не должно превышать 2t=1' (для теодолитов серии Т30).

Если С >2t, производят юстировку.

Результат поверки: КЛ1=  ; КП1=  ;

КЛ2=  ; КП2=        ; С=        .

Условие поверки: выполнено, не выполнено (подчеркнуть).

Порядок юстировки: вычисляем правильный отсчет б=(КП2±180°)+С или КЛ2-С=  .Устанавливаем его на лимбе горизонтального круга наводящим винтом алидады. Возвращаем перекрестие сетки нитей на точку наведения боковыми исправительными винтами сетки нитей. После исправления поверку повторяем.

Горизонтальная ось вращения зрительной трубы должна быть перпендикулярна основной оси вращения прибора SSOO.

Поверка выполняется проектированием высокорасположенной точки (А, расположенной под углом не менее 15° к горизонту) вниз при двух положениях вертикального круга.
