Простейшей формой вибрации является гармоническое колебание, когда рассматриваемая точка конструкции смещается в заданном направлении от положения равновесия в зависимости от времени по синусоидальному закону. Время, в течение которого материальное тело совершает одно полное колебание, называют периодом колебаний. Число полных колебаний за единицу времени называют частотой колебаний. Максимальное отклонение тела от положения устойчивого равновесия называется амплитудой. Вибрация как движение характеризуется скоростью и ускорением.

В производственных условиях синусоидальные вибрации встречаются редко. Возникающие в результате работы машин и оборудования сложные колебательные движения являются апериодическими или квазипериодическими, часто носят импульсный характер.

Колебательная скорость улавливается человеком как порог восприятия, при скорости 1 м/с возникает болевое ощущение.

В соответствии с действующими санитарными нормами производственные вибрации по своим физическим характеристикам имеют довольно сложную классификацию (рис. 1).

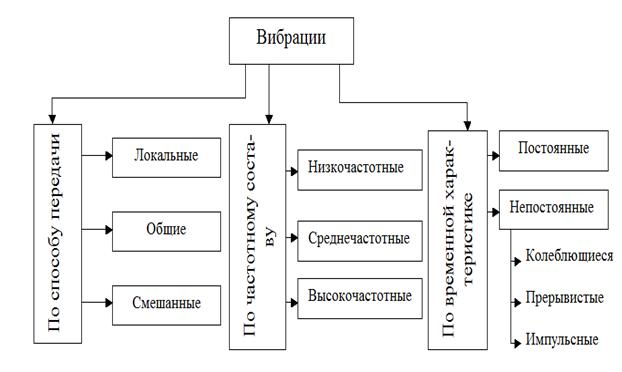

Рис. 1. Классификация вибраций.

Вибрация относится к факторам, обладающим значительной биологической активностью. Характер, глубина и направленность функциональных сдвигов со стороны различных систем организма определяются прежде всего уровнями, спектральным составом и продолжительностью вибрационного воздействия. В субъективном восприятии вибрации и объективных физиологических реакциях важная роль принадлежит биомеханическим свойствам человеческого тела как сложной колебательной системы.

Степень распространения колебаний по телу зависит от их частоты и амплитуды, площади участков тела, соприкасающихся с вибрирующим объектом, места приложения и направления оси вибрационного воздействия, демпфирующих свойств тканей, явления резонанса и других условий. При низких частотах вибрация распространяется по телу с весьма малым затуханием, охватывая колебательным движением все туловище и голову.

Резонанс человеческого тела в биодинамике определяется как явление, при котором анатомические структуры, органы и системы под действием внешних вибрационных сил, приложенных к телу, получают колебания большей амплитуды. На резонанс тела наряду с его массой влияют такие факторы как размер, поза и степень напряжения скелетной мускулатуры индивидуума и др.

Область резонанса для головы в положении сидя при вертикальных вибрациях располагается в зоне между 20 и 30 Гц, при горизонтальных - 1,5-2 Гц. Особое значение резонанс приобретает в отношении органа зрения. Частотный диапазон расстройств зрительных функций лежит между 60 и 90 Гц, что соответствует резонансу глазных яблок. Для торакоабдоминальных органов резонансными являются частоты 3-3,5 Гц. Для всего тела в положении сидя резонанс определяется на частотах 4-6 Гц.

Длительное влияние вибрации, сочетающееся с комплексом неблагоприятных производственных факторов, может приводить к стойким патологическим нарушениям в организме работающих, развитию вибрационной болезни.

Патогенез вибрационной болезни сложен и недостаточно изучен. В настоящее время доказано, что в основе его лежит сложный механизм нервно-рефлекторных и нейрогуморальных нарушений, которые приводят к развитию застойного возбуждения и последующим стойким изменениям как в рецепторном аппарате, так и в ЦНС, причем наиболее тяжело страдают системы, регулирующие сосудистый тонус. При интенсивном вибрационном воздействии не исключена и прямая механическая травматизация, в первую очередь опорно-двигательного аппарата: мышц, костей, суставов и связочного аппарата.

Клинически в развитии вибрационной болезни, различают 3 степени ее развития: I степень - начальные проявления, II степень - умеренно выраженные проявления, III степень - выраженные проявления.

Различают формы вибрационной болезни, вызванные локальной и общей вибрацией. Наибольшее распространение, а следовательно, социальное и экономическое значение имеет вибрационная болезнь, обусловленная воздействием локальной вибрации.

Одним из основных симптомов данной болезни являются сосудистые расстройства. Чаще всего они заключаются в нарушении периферического кровообращения, изменении тонуса капилляров, нарушении общей гемодинамики. Больные жалуются на внезапно возникающие приступы побеления пальцев, которые чаще появляются при мытье рук холодной водой или при общем охлаждении организма.

Полиневропатическая симптоматика при вибрационной болезни проявляется ноющими, ломящими, тянущими болями в верхних конечностях, беспокоящими больше по ночам или во время отдыха. Боли сопровождаются парестезиями, повышенной зябкостью кистей.

Одним из постоянных симптомов вибрационной болезни является расстройство чувствительности. Наиболее резко страдает вибрационная, а также болевая и температурная чувствительность. У длительно работающих с тяжелыми инструментами как следствие перенапряжения часто наблюдаются миофасцикулиты, миозиты, тендомиозиты.

Изменения со стороны костей проявляются в виде дегенеративно-дистрофических изменений, эностозов, шпор, параосальных обызвествлений, кистозных образований, деформирующих артрозо-артритов крупных суставов верхних конечностей.

Вибрационная болезнь, вызванная воздействием общей вибрации и толчками, наблюдается у водителей транспорта и операторов транспортно-технологических машин и агрегатов. Одним из основных ее синдромов является вестибулопатия, которая проявляется головокружением, головными болями, гипергидрозом и т. д. Нередко возникают дисфункции пищеварительных желез, причем нарушения моторной и секреторной функции желудка часто связаны с птозами органов брюшной полости, возникновением соляргий.

Типичны изменения в позвоночнике, проявляющиеся в виде деформирующего остеоартроза пояснично-крестцового отдела или дискозов. Эти изменения, как правило, сопровождаются возникновением вторичных корешковых расстройств, являющихся причиной нарушения трудоспособности.

При всех видах вибрационной болезни нередко наблюдаются изменения со стороны ЦНС в виде вегетодисфункции на неврастеническом фоне, которые могут быть связаны с комбинированным действием вибрации и интенсивного шума, постоянно сопутствующего вибрационным процессам. По той же причине у рабочих виброопасных профессий с большим стажем возникают невриты слуховых нервов, при выраженных стадиях заболевания наблюдается понижение слуха не только на высокие, но и на низкие тона (64-128Гц)2.

Вопрос 28. Объясните назначение, принцип действия и область применения защитного зануления, а также необходимость повторного заземления нулевого провода (со схемами).

Зануление - это преднамеренное электрическое соединение открытых проводящих частей электроустановок с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Для соединения открытых проводящих частей потребителя электроэнергии с глухозаземленной нейтральной точкой источника используется нулевой защитный проводник.

Нулевым защитным проводником называется проводник, соединяющий зануляемые части (открытые проводящие части) с глухозаземленной нейтральной точкой источника питания трехфазного тока или с заземленным выводом источника питания однофазного тока, или с заземленной средней точкой источника питания в сетях постоянного тока.

Нулевой рабочий проводник – проводник в электроустановках напряжением до 1 кВ, предназначенный для питания электроприемников соединенный с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.

Совмещенный нулевой защитный и нулевой рабочий проводник – проводник в электроустановках напряжением до 1 кВ, совмещающий функции нулевого защитного и нулевого рабочего проводника.

Зануление необходимо для обеспечения защиты от поражения электрическим током при косвенном прикосновении за счет снижения напряжения корпуса относительно земли и быстрого отключения электроустановки от сети.

Область применения зануления:

- электроустановки напряжением до 1 кВ в трехфазных сетях переменного тока с заземленной нейтралью (система TN – S; обычно это сети 220/127, 380/220, 660/380 В);

- электроустановки напряжением до 1 кВ в однофазных сетях переменного тока с заземленным выводом;

- электроустановки напряжением до 1 кВ в сетях постоянного тока с заземленной средней точкой источника.

При замыкании фазного провода на зануленный корпус электропотребителя образуется цепь тока однофазного короткого замыкания (то есть замыкания между фазным и нулевым защитным проводниками). Ток однофазного короткого замыкания вызывает срабатывание максимальной токовой защиты, в результате чего происходит отключение поврежденной электроустановки от питающей сети. Кроме того, до срабатывания максимальной токовой защиты происходит снижение напряжения поврежденного корпуса относительно земли, что связано с защитным действием повторного заземления нулевого защитного проводника и перераспределением напряжений в сети при протекании тока короткого замыкания.

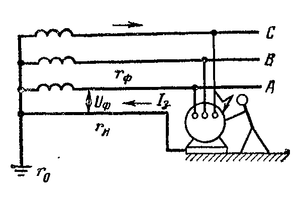

Повторное заземление делается с целью уменьшить опасность поражения человека током при обрыве нулевого провода и одновременном пробое фазы на корпус за местом обрыва. В этом случае при отсутствии повторного заземления напряжение на корпусе равно фазному. Если же нулевой провод имеет повторное заземление, то при его обрыве до места замыкания фазы на корпус напряжение на нем значительно снижается.

Нулевой провод должен быть проложен так, чтобы исключить возможность обрыва; в нулевом проводе запрещается ставить предохранители, выключатели и другие приборы, способные нарушить его целостность. Проводимость нулевого провода должна составлять не менее 50% проводимости фазного провода3.

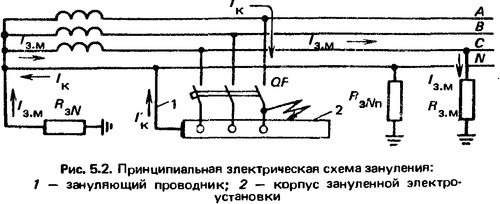

Рис 1. Принцип действия зануления.
