Практическая работа № 2
Тема: «Исследование влияния входных сопротивлений вольтметра и амперметра на погрешность измерения»
Цель занятия: научиться составлять электронные измерительные схемы с помощью компьютерной программы Electronics Workbench, проводить измерения напряжения и оценивать методические погрешности измерения, обусловленные входным сопротивлением вольтметра (амперметра).
Вопросы занятия:
Исследование влияние входного сопротивления вольтметра (амперметра) на погрешность измерения напряжения (силы тока). Экспериментальный расчет входного сопротивления вольтметра (амперметра).Рекомендуемая литература:
, Метрология, стандартизация и технические средства измерений. – М.: Высш. шк., 2001.- С. 22, 49-50.
Исследование влияние входного сопротивления вольтметра (амперметра) на погрешность измерения напряжения (силы тока)
Собрать схему в соответствии с рисунком 1.1. Значения напряжения источника Еист=12 V, сопротивления резистора - 1 kΩ. Изменяя внутреннее сопротивление вольтметра Rv от 1 Ω до 10 МΩ получить результаты измерения напряжения Uv на индикаторе вольтметра, которые поместить в таблицу 1.1. Для каждого значения Uv рассчитать относительную погрешность измерения δU, обусловленную входным сопротивлением вольтметра, по формуле:
и построить график
.

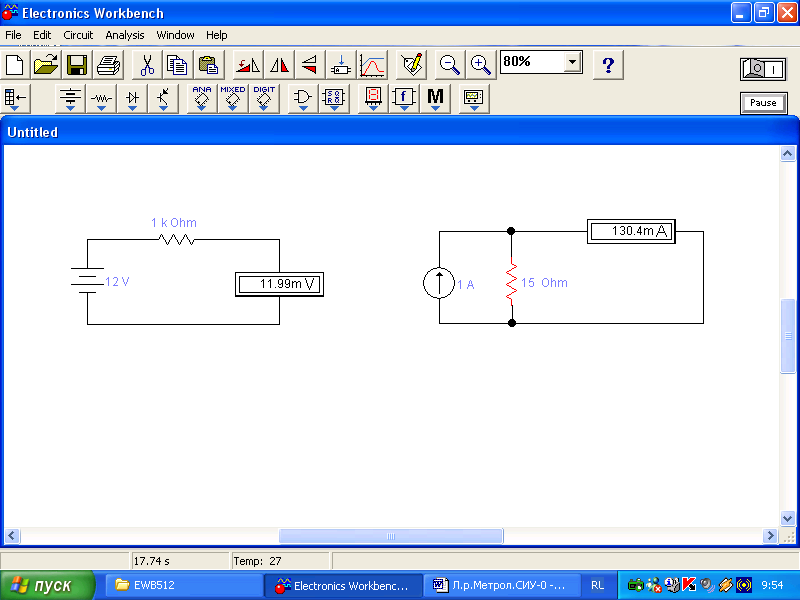

Рисунок 1.1 Рисунок 1.2
Таблица 1.1
Rv | 1 Ω | 10 Ω | 100 Ω | 1 kΩ | 10 kΩ | 100 kΩ | 1 МΩ | 10 МΩ |
Uv | ||||||||
δU |
Собрать схему в соответствии с рисунком 1.2. Сила тока источника Iист=1 A, сопротивление резистора 15 Ω. Уменьшая внутреннее сопротивление амперметра RА от 100 Ω до 1 mΩ (милиома) получить результаты измерения силы тока IA, которые поместить в таблицу 2. Для каждого значения IA рассчитать относительную погрешность измерения δI, обусловленную входным сопротивлением амперметра:
и построить график
.
Таблица 1.2
RA | 100 Ω | 10 Ω | 1 Ω | 100 mΩ | 10 mΩ | 1 mΩ |
IA | ||||||
δI |
Сделать выводы о желательных входных сопротивлениях вольтметров (амперметров).
Контрольные вопросы:
Виды погрешностей в зависимости от источника возникновения, закономерности проявления и способа числового выражения. Рассчитать зависимость методической погрешности измерения от входного сопротивления вольтметра. Рассчитать зависимость методической погрешности измерения от входного сопротивления амперметра. Структурная схема вольтметра.
Практическая работа №3
Моделирование и анализ простейших схем с использованием программы машинного моделирования Electronics Workbench
Цель работы:
Изучить среду программы электронного моделирования Electronics Workbench и порядок работы в ней; Получить навыки в сборке схем и проведении различного рода анализа, используя встроенную электронную лабораторию программы Electronics Workbench; Выработать умения в проведении самостоятельного моделирования и анализа операционного усилителя, формирования и оформления выводов по работе.Время: 2 часа.
Методическое обеспечение работы:
1. ПЭВМ с установленной операционной системой Windows 98/WM/XP;
2. Установленная на ПЭВМ программа машинного моделирования и анализа простейших схем Electronics Workbench версии 5.12;
3. Бланки отчетов о выполнении лабораторной работы.
Порядок проведения лабораторной работы
1. Изучение среды программы моделирования Electronics Workbench и порядка работы в ней (1 часа).
Пользуясь краткими сведениями о программе моделирования Electronics Workbench приведенными в п.3 методической разработки студенты разбираются с интерфейсом программы и порядком сборки принципиальных электрических схем.

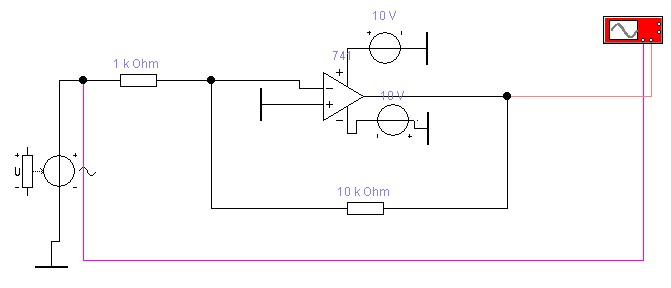

2. Используя пакет Electronics Workbench собрать схему инвертирующего ОУ (Рисунок 15).
Рисунок 1
3. Представить преподавателю собранную схему для проверки работоспособности
